申請日2017.11.09

　　公開(公告)日2018.02.23

　　IPC分類號C02F9/14; C02F101/20

　　摘要

　　本發明公開了一種生物膜生物污水處理裝置，涉及污水處理設備技術領域，解決了現有技術中的環境溫度會影響污水處理效率、緊急停電時無法繼續工作等技術問題，其包括MBR膜池、吸附過濾池、恒溫控制室、起吊掛鉤、蓋板、排氣窗，所述吸附過濾池焊接在MBR膜池右側，所述恒溫控制室焊接在吸附過濾池右側，所述MBR膜池內設置有加熱網，所述吸附過濾池內設置有活性炭過濾層，所述恒溫控制室內設置有蓄電池，所述起吊掛鉤設置在生物膜污水處理裝置的頂部，生物膜污水處理裝置頂部蓋板設置為太陽能電池板。本發明一種生物膜生物污水處理裝置，具有污水處理效率高、安裝運輸方便和緊急斷電仍能夠繼續工作的優點。

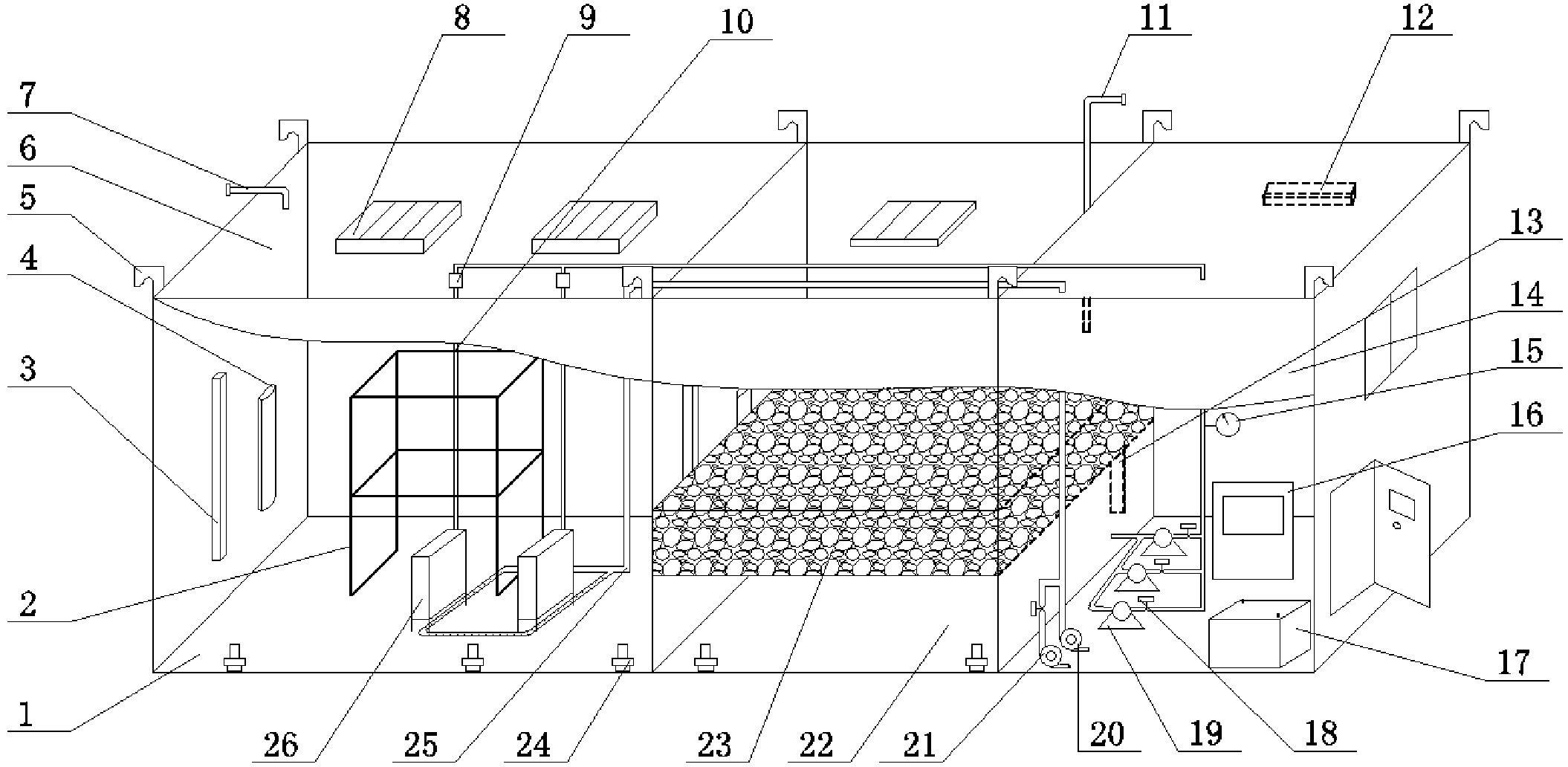

　　摘要附圖



　　權利要求書

　　1.一種生物膜生物污水處理裝置，包括MBR膜池(1)、吸附過濾池(22)、恒溫控制室(14)、起吊掛鉤(5)、蓋板(6)、排氣窗(8)，所述吸附過濾池(22)焊接在MBR膜池(1)右側，所述恒溫控制室(14)焊接在吸附過濾池(22)右側，其特征在于：所述MBR膜池(1)內設置有加熱網(2)，所述吸附過濾池(22)內設置有活性炭過濾層(23)，所述恒溫控制室(14)內設置有空調(12)，所述恒溫控制室(14)內設置有蓄電池(17)，所述起吊掛鉤(5)設置在生物膜污水處理裝置的頂部，所述生物膜污水處理裝置頂部設置有蓋板(6)，所述蓋板(6)設置為太陽能電池板。

　　2.根據權利要求1所述的生物膜污水處理裝置，其特征在于：所述MBR膜池(1)內的底部設置有MBR膜組件(26)，所述MBR膜組件(26)與MBR膜池(1)底部固定連接。

　　3.根據權利要求1所述的生物膜污水處理裝置，其特征在于：所述加熱網(2)與MBR膜池(1)固定連接。

　　4.根據權利要求1所述的生物膜污水處理裝置，其特征在于：所述MBR膜池(1)左右兩側內壁上分別設置有液位傳感器(3)和溫度傳感器(4)，所述MBR膜池(1)底部設置有污泥泵(24)，所述污泥泵(24)與MBR膜池(1)固定連接，所述MBR膜池(1)頂部設置入水管(7)，所述入水管(7)與MBR膜池(1)焊接。

　　5.根據權利要求2所述的生物膜污水處理裝置，其特征在于：所述MBR膜組件(26)均焊接有分吸水管道(10)，所述分吸水管道(10)設置有壓力傳感器(9)，所述壓力傳感器(9)與分水管固定連接。

　　6.根據權利要求2所述的生物膜污水處理裝置，其特征在于：所述MBR膜組件(26)下方設置有曝氣管(25)，其中所述曝氣管(25)與MBR膜池(1)固定連接。

　　7.根據權利要求1所述的生物膜污水處理裝置，其特征在于：所述吸附過濾池(22)中間設置一層厚度為500mm-1000mm的活性炭。

　　8.根據權利要求1所述的生物膜污水處理裝置，其特征在于：所述吸附過濾池(22)內壁設置液位傳感器(13)，所述液位傳感器(13)與附過濾池(22)固定連接，所述吸附過濾池(22)頂部設置出水管(11)，所述出水管(11)與吸附過濾池(22)固定連接。

　　9.根據權利要求1所述的生物膜污水處理裝置，其特征在于：所述恒溫控制室(14)內設置有吸水管壓力表(15)，所述恒溫控制室(14)內設置有控制箱(16)，所述恒溫控制室(14)內設置有吸水泵(19)，所述吸水泵(19)與所述分吸水管道(10)法蘭連接，所述吸水泵(19)與電磁閥(18)固定連接。

　　10.根據權利要求1所述的生物膜污水處理裝置，其特征在于：所述恒溫控制室(14)內設置有曝氣風機(20)和清洗風機(21)，所述曝氣風機(20)和清洗風機(21)與所述曝氣管(25)法蘭連接。

　　說明書

　　一種生物膜生物污水處理裝置

　　技術領域

　　本發明涉及污水處理設備技術領域，更具體的是涉及一種MBR生物膜污水處理設備技術領域。

　　背景技術

　　膜生物反應器(MBR)是膜技術和污水生物處理技術有機結合產生的廢水處理新工藝。它適用范圍廣、綜合運行成本低，系統性能穩定，占地面積小。在應用方面它既可用有工業污水方面也可用在生活污水方面的污水處理。工業污水方面，主要應用在包括制藥廢水、化工廢水、食品污水等高濃度、難降解有機廢水的處理;在生活污水方面，主要涉及城市污水、樓宇污水、公廁污水、污水廠升級改造以及其他有回用要求的污水處理場合。

　　膜生物反應器(MBR)以出水可以直接回用、節省占地面積、處理效果好等優點，使其在國外已經有了許多成功的應用實例。經過近40年的發展，膜生物反應器(MBR)在日本得到了極大的發展，率先將這一技術用于中水道系統并取得成功，目前在日本運行(包括在建)的膜生物反應器(MBR)占全球的66%，其余的膜生物反應器(MBR)工程主要在北美和歐洲。

　　在生活污水方面，主要涉及城市污水、樓宇污水、公廁污水、污水廠升級改造以及其他有回用要求的污水處理場合。膜生物反應器(MBR)對生活污水的處理特性一直是研究的重點，其工藝形式多采用好氧膜生物反應器(MBR)。在歐、美、日等國，其研究的目的在于一方面改造污水處理廠，使其達到深度處理的要求;另一方面，用于廢水的處理，使其達到回用的目的。目前在北美，膜生物反應器(MBR)處理生活污水的應用主要是流量在10～200m3/d的小型處理裝置，已有50余座此類設施正在運行。

　　膜生物反應器(MBR)作為一種強化的生物處理工藝，在工業廢水的處理中也受到重視。工業污水方面，主要包括制藥廢水、化工廢水、食品污水等高濃度、難降解有機廢水的處理。目前好氧膜生物反應器(MBR)工藝已經成功應用于下列行業的工業污水處理：包括醫藥、紡織、化妝品、食品、造紙與紙漿、飲料、煉油工業與化工廠，在歐洲垃圾填埋場滲濾液的好氧膜生物反應器(MBR)處理廠正在興建。

　　采用膜生物反應器(MBR)污水處理新工藝處理污水的最大優勢是經處理后的排出水可以作為中水回用，與此同時，任何污水處理后的深度處理，也均需要通過膜生物反應器這一重要一環，從而實現污水資源化及污水處理的零排放。因此膜生物反應器技術的研究與推廣應用，將對污水處理和再生技術及產業的發展、水資源的可持續發展戰略的實現，具有重大的意義。

　　傳統污水處理裝置在溫差較大的冬季污水處理效率很低，無法對污水中的重金屬進行處理且占地面積廣，在緊急斷電的情況下不在繼續工作，會導致污水泄漏，造成環境污染。

　　發明內容

　　本發明的目的在于：提供一種提高污水處理裝置在冬季的污水處理效率，讓污水處理裝置具有處理重金屬的能力，讓污水處理裝置在緊急斷電情況下能夠繼續工作，避免污水泄漏造成環境污染的生物膜污水處理裝置。

　　本發明為了實現上述目的具體采用以下技術方案：

　　一種生物膜生物污水處理裝置，包括MBR膜池、吸附過濾池、恒溫控制室、起吊掛鉤、蓋板、排氣窗，所述吸附過濾池焊接在MBR膜池右側，所述恒溫控制室焊接在吸附過濾池右側，所述MBR膜池內設置有加熱網，所述吸附過濾池內設置有活性炭過濾層，所述恒溫控制室內設置有空調，所述恒溫控制室內設置有蓄電池，所述起吊掛鉤設置在生物膜污水處理裝置的頂部，所述生物膜污水處理裝置頂部設置有蓋板，所述蓋板設置為太陽能電池板，加熱網可以將MBR膜池內的污水加熱，增加MBR膜池內微生物活性，同時增加了整個裝置的工作效率，吸附過濾池內的活性炭過濾層具有吸附水中重金屬的作用，將清水池和過濾池合二為一，經濟性好，太陽能電池板能夠?qū)⑻��?yáng)能轉化為電能存儲在蓄電池內，以備不時之需。

　　工作原理:當污水進入MBR膜池后會經過加熱網加熱，提高微生物活性，提高污水處理效率，經MBR膜池處理后的污水會直接被輸送到吸附過濾池的底部，讓處理后的清水通過過濾池內的活性炭過濾層，因此在吸附過濾池內，位于活性炭過濾層上方的清水已經被吸附過濾，可以直接排放，當生物膜污水處理裝置的外接電源突然斷開或者故障的情況下，恒溫控制室內內的蓄電池可以為生物膜污水處理裝置的工作提供短暫的能源，以至于不會因?yàn)樯�物膜污水處理裝置的停工造成污水的泄漏，進而對環境造成污染。

　　進一步地，所述MBR膜池內的底部設置有MBR膜組件，所述MBR膜組件與MBR膜池底部固定連接，MBR膜組件是污水處理的關鍵，污水經過MBR膜組件處理后，可達到排放的標準。

　　進一步地，所述MBR膜池內部設置有加熱網，加熱網與MBR膜池固定連接，加熱網可以將MBR膜池內的污水加熱，增加MBR膜池內微生物活性，從而增加了整個裝置的工作效率。

　　進一步地，所述MBR膜池左右兩側內壁上分別設置有液位傳感器和溫度傳感器，所述MBR膜池底部設置有污泥泵，所述污泥泵與MBR膜池固定連接，所述MBR膜池頂部設置入水管，所述入水管與MBR膜池焊接，液位傳感器可將污水的水位信號實時傳遞給控制系統，確保污水的量足夠，溫度傳感器可實時傳遞污水溫度信號到控制系統，確保污水的溫度有利于微生物對污水的處理，污泥泵會除去MBR膜池底部的污泥。

　　進一步地，所述MBR膜組件均焊接有分吸水管道，所述分吸水管道設置有壓力傳感器，所述壓力傳感器與分水管固定連接，壓力傳感器可監控MBR膜組件的通透性，并可以通過壓力判定MBR膜組件的清潔度，根據壓力變化情況對適時對MBR膜組件進行清洗和更換。

　　進一步地，所述MBR膜組件下方設置有曝氣管，其中所述曝氣管與MBR膜池固定連接，曝氣管主要是為MBR膜組件上方附著的微生物提供氧，提高污水處理效率。

　　進一步地，所述吸附過濾池中間設置一層500mm至1000mm厚的活性炭，吸附過濾池內的活性炭過濾層具有吸附水中重金屬的作用，將傳統清水池和過濾池合二為一，經濟性好。

　　進一步地，所述吸附過濾池內壁設置液位傳感器，所述液位傳感器與附過濾池固定連接，所述吸附過濾池頂部設置出水管，所述出水管與吸附過濾池固定連接，液位傳感器能夠?qū)崟r(shí)反饋吸附過濾池內清水的容量，清水過多則增大出水管排量，降低出水管排量。

　　進一步地，所述恒溫控制室內設置有吸水管壓力表，所述恒溫控制室內設置有控制箱，所述恒溫控制室內設置有吸水泵，所述吸水泵與所述分吸水管道法蘭連接，所述吸水泵與電磁閥固定連接，吸水管壓力表可觀察吸水管壓力值，控制箱可控制電磁閥以達到間接控制吸水量的目的。

　　進一步地，所述恒溫控制室內設置有曝氣風機和清洗風機，所述曝氣風機和清洗風機與所述曝氣管法蘭連接，曝氣風機主要是為MBR膜組件上的好氧微生物供氧，提高污水處理效率，清洗風機則是在曝氣風機的協同工作下，通過增大曝氣量，達到清洗MBR膜組件上的垃圾的目的。

　　本發明的有益效果如下：

　　1.本發明通過加熱網將MBR膜池內的污水加熱，增加MBR膜池內微生物活性，提高了整個裝置的工作效率。

　　2.本發明通過吸附過濾池內的活性炭過濾層，吸附水中重金屬，將傳統清水池和過濾池合二為一，進一步凈化污水，且經濟性好。

　　3.本發明通過蓋板將太陽能轉化為電能存儲在蓄電池內，緊急斷電時，設備能夠繼續工作，避免污水泄漏造成環境污染。

　　4.本發明通過設置在MBR膜池內的液位傳感器可將污水的水位信號實時傳遞給控制系統，確保污水的量足夠，溫度傳感器可實時傳遞污水溫度信號到控制系統，確保污水的溫度增加微生物活性，提高設備工作效率。

　　5.本發明通過設置在分吸水管道上的壓力傳感器可監控MBR膜組件的通透性，可以通過壓力判定MBR膜組件的清潔度，根據壓力變化情況適時對MBR膜組件進行清洗和更換。

　　6.本發明通過設置在恒溫控制室內的清洗風機協同曝氣風機工作，增大曝氣量，達到清洗MBR膜組件上的垃圾的目的。
