申請日2017.11.09
公開(公告)日2018.03.13
IPC分類號E01H1/08; B01D47/06
摘要
本發明涉及環衛機械設備領域，為解決現有技術中清掃車用水量大，易產生二次空氣污染的問題，發明人提供了一種具有污水循環降塵裝置的掃路車，包括掃路裝置、降塵裝置以及垃圾收集裝置;掃路裝置包括掃盤以及驅動裝置;垃圾收集裝置包括垃圾箱、負壓風機以及吸風道，負壓風機連通于所述垃圾箱以及吸風道;降塵裝置包括清水箱、第一水泵、第一噴嘴以及污水箱，第一噴嘴通過管道以及第一水泵連接于清水箱并朝向路面或掃盤，污水箱通過管道連接于吸風道，將污水引入吸風道以及垃圾箱內對車內空氣進行降塵。上述技術方案將污水引入吸風道對車內空氣進行降塵，有效利用污水，減少清水的使用量，又能夠防止車內吹出的空氣揚塵造成二次空氣污染。

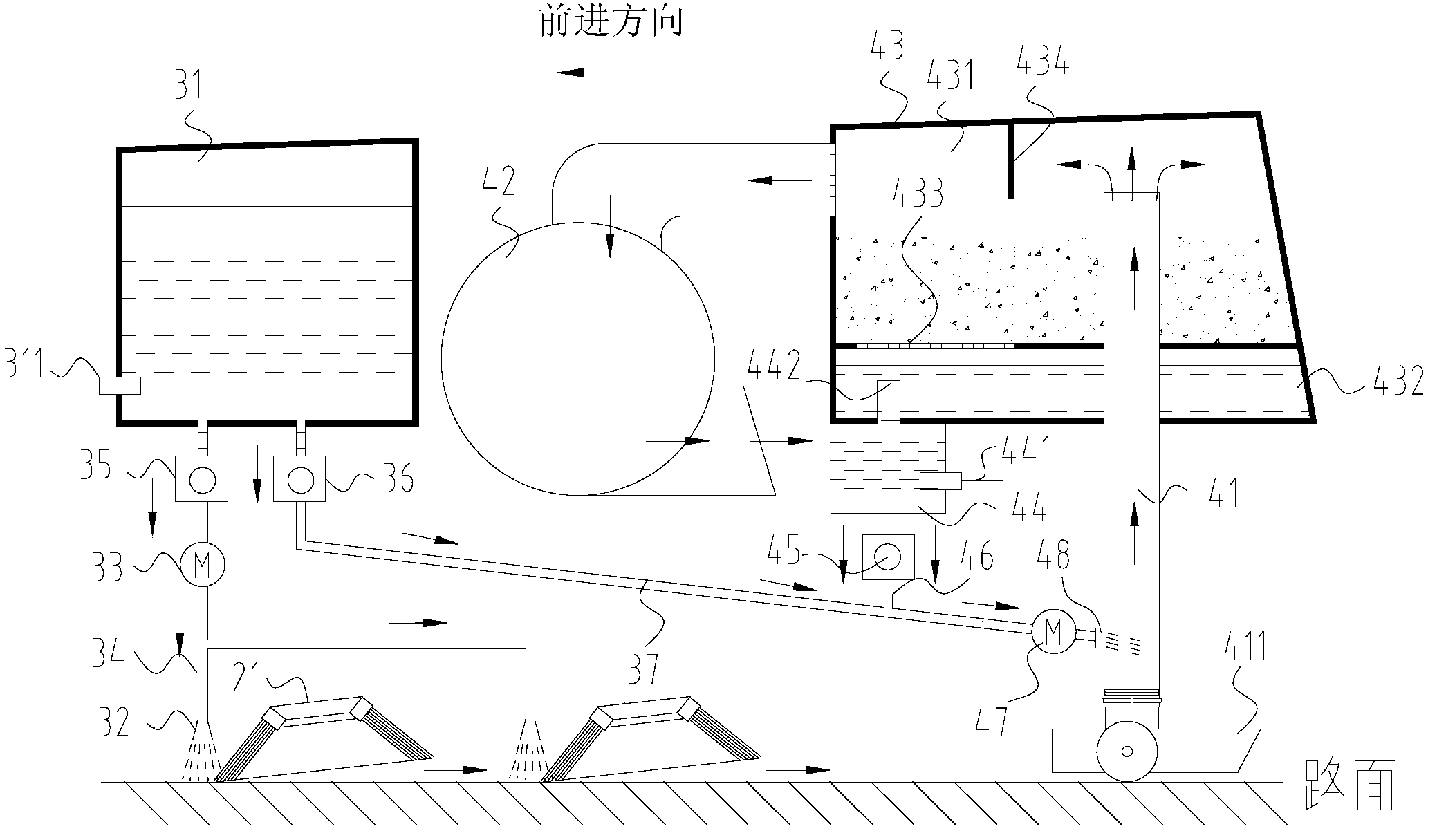

摘要附圖
權利要求書
1.一種具有污水循環降塵裝置的掃路車，包括車身、動力系統、掃路裝置、降塵裝置以及垃圾收集裝置;
所述車身包括駕駛室與駕駛室后方的車體，所述掃路裝置、降塵裝置以及垃圾收集裝置設置于車體上，所述動力系統用于為車身提供動力;
所述掃路裝置包括掃盤以及與掃盤傳動連接的驅動裝置，所述掃盤設置于車體底部并朝向路面，所述驅動裝置用于驅動掃盤旋轉清掃路面;
所述垃圾收集裝置包括垃圾箱、負壓風機以及吸風道，吸風道的底端設置有朝向路面的吸盤，吸風道的另一端連通于垃圾箱;所述負壓風機連通于所述垃圾箱以及吸風道，使吸風道產生負壓將垃圾吸入垃圾箱內;
所述降塵裝置包括清水箱、第一水泵以及第一噴嘴，所述第一噴嘴通過管道以及所述第一水泵連接于清水箱，第一噴嘴設置于車體底部朝向路面或掃盤，用于向路面或掃盤噴水降塵;
其特征在于，所述降塵裝置還包括與垃圾箱連通用于收集垃圾箱內污水的污水箱，所述污水箱通過管道連接于吸風道，用于將污水引入吸風道以及垃圾箱內對車內空氣進行降塵。
2.根據權利要求1所述的具有污水循環降塵裝置的掃路車，其特征在于，所述污水箱的管道從吸風道的吸入端側壁接入。
3.根據權利要求1所述的具有污水循環降塵裝置的掃路車，其特征在于，所述垃圾箱內設置有水平隔板，水平隔板將垃圾箱分隔成用于存放固態垃圾的上層空間，以及用于收集污水的下層空間，所述污水箱通過進水管道與所述下層空間相連通。
4.根據權利要求3所述的具有污水循環降塵裝置的掃路車，其特征在于，所述垃圾箱內還設置有第一濾網，所述第一濾網與水平隔板層疊設置。
5.根據權利要求3所述的具有污水循環降塵裝置的掃路車，其特征在于，所述進水管道的進水端高度高于下層空間底部。
6.根據權利要求1所述的具有污水循環降塵裝置的掃路車，其特征在于，所述清水箱還設置有與所述吸風道相連通的管道，用于將清水引入吸風道以及垃圾箱內對車內空氣降塵。
7.根據權利要求6所述的具有污水循環降塵裝置的掃路車，其特征在于，所述污水箱和清水箱的管道上分別設置有控制閥門，所述污水箱內設置有液位傳感器，所述液位傳感器和控制閥門連接于控制器，控制器用于在檢測到污水箱內有污水或污水達到預設水位時，開啟污水箱管道的控制閥門并關閉清水箱管道的控制閥門;否則，開啟清水箱管道的控制閥門并關閉污水箱管道的控制閥門。
8.根據權利要求1至7任一所述的具有污水循環降塵裝置的掃路車，其特征在于，所述污水箱和清水箱的管道末端匯聯后與吸風道連接，所述管道末端匯聯串聯有第二水泵，所述管道的末端連接有第二噴嘴，第二噴嘴設置于吸風道內側壁上。
9.根據權利要求1所述的具有污水循環降塵裝置的掃路車，其特征在于，所述吸盤以及掃盤分別連接于升降裝置，升降裝置用于驅動吸盤以及掃盤壓向路面或升起。
10.根據權利要求1所述的具有污水循環降塵裝置的掃路車，其特征在于，所述吸風道由垃圾箱的底部向上伸入至垃圾箱內頂部，所述負壓風機通過管道連接于垃圾箱的側面，在負壓風機所連接管道的進風端前方設置有遮擋板。
11.根據權利要求1所述的具有污水循環降塵裝置的掃路車，其特征在于，所述負壓風機的進風端設置有第二濾網。
說明書
一種具有污水循環降塵裝置的掃路車
技術領域
本發明涉及環衛機械設備領域，特別是涉及一種用于清掃路面的具有污水循環降塵裝置的掃路車。
背景技術
掃路車是用于清掃路面的專用設備，包括了車體以及設置車體上的掃路裝置。所述掃路裝置主要包括將垃圾清掃聚攏的旋轉式的掃盤，以及將聚攏后的垃圾吸取的吸風道。掃路裝置在清掃路面時易產生揚塵，在現有技術中為了降低揚塵量，通常會在掃路裝置側旁安裝降塵裝置。該降塵裝置主要是采用水泵將清水箱內的清水通過噴嘴噴灑到掃盤附近或路面上，從而在掃盤的周圍形成水幕降低揚塵。
在實現本發明的過程中，發明人發現現有技術中存在如下問題，首先，降塵使用的水量較大，清水箱內的清水很快被用完，為了延長掃路作業時間，需要在車體上設置較大的清水箱，從而導致用于存放垃圾的垃圾箱的體積偏小;并且降塵使用的清水通過吸風道最后進入垃圾箱，使垃圾箱內存在較多的污水。其次，現有的掃路車主要是通過吸風道產生的負壓將垃圾吸入車體內的垃圾箱，吸風道吸入的空氣中存在大量的灰塵，這些灰塵多數會從吸風道的出口再次吹出到車外，從而造成二次空氣污染。
發明內容
為此，需要提供一種具有污水循環降塵裝置的掃路車，用于解決現有技術中清掃車用水量大，單次作業時間短，且易產生二次空氣污染的問題。
為實現上述目的，發明人提供了一種具有污水循環降塵裝置的掃路車，包括車身、動力系統、掃路裝置、降塵裝置以及垃圾收集裝置;所述車身包括駕駛室與駕駛室后方的車體，所述掃路裝置、降塵裝置以及垃圾收集裝置設置于車體上，所述動力系統用于為車身提供動力;所述掃路裝置包括掃盤以及與掃盤傳動連接的驅動裝置，所述掃盤設置于車體底部并朝向路面，所述驅動裝置用于驅動掃盤旋轉清掃路面;所述垃圾收集裝置包括垃圾箱、負壓風機以及吸風道，吸風道的底端設置有朝向路面的吸盤，吸風道的另一端連通于垃圾箱;所述負壓風機連通于所述垃圾箱以及吸風道，使吸風道產生負壓將垃圾吸入垃圾箱內;所述降塵裝置包括清水箱、第一水泵以及第一噴嘴，所述第一噴嘴通過管道以及所述第一水泵連接于清水箱，第一噴嘴設置于車體底部朝向路面或掃盤，用于向路面或掃盤噴水降塵;所述降塵裝置還包括與垃圾箱連通用于收集垃圾箱內污水的污水箱，所述污水箱通過管道連接于吸風道，用于將污水引入吸風道以及垃圾箱內對車內空氣進行降塵。
進一步的，所述污水箱的管道從吸風道的吸入端側壁接入。
進一步的，所述垃圾箱內設置有水平隔板，水平隔板將垃圾箱分隔成用于存放固態垃圾的上層空間，以及用于收集污水的下層空間，所述污水箱通過進水管道與所述下層空間相連通。
進一步的，所述垃圾箱內還設置有第一濾網，所述第一濾網與水平隔板層疊設置。
進一步的，所述進水管道的進水端高度高于下層空間底部。
進一步的，所述清水箱還設置有與所述吸風道相連通的管道，用于將清水引入吸風道以及垃圾箱內對車內空氣降塵。
進一步的，所述污水箱和清水箱的管道上分別設置有控制閥門，所述污水箱內設置有液位傳感器，所述液位傳感器和控制閥門連接于控制器，控制器用于在檢測到污水箱內有污水或污水達到預設水位時，開啟污水箱的管道的控制閥門并關閉清水箱的管道的控制閥門;否則，開啟清水箱的管道的控制閥門并關閉污水箱的管道的控制閥門。
進一步的，所述污水箱和清水箱的管道末端匯聯后與吸風道連接，所述管道末端匯聯串聯有第二水泵，所述管道的末端連接有第二噴嘴，第二噴嘴設置于吸風道內側壁上。
進一步的，所述吸盤以及掃盤分別連接于升降裝置，升降裝置用于驅動吸盤以及掃盤壓向路面或升起。
進一步的，所述吸風道由垃圾箱的底部向上伸入至垃圾箱內頂部，所述負壓風機通過管道連接于垃圾箱的側面，在負壓風機所連接管道的進風端前方設置有遮擋板。
進一步的，所述負壓風機的進風端設置有第二濾網。
區別于現有技術，上述技術方案通過降塵裝置的第一噴嘴可使用清水對路面進行降塵，并且通過污水箱可收集垃圾箱內的污水，并通管道將污水引入吸風道以及垃圾箱內對車內空氣進行降塵，即能有效利用污水，減少清水的使用量，又能夠防止車內吹出的空氣揚塵造成二次空氣污染。
