申請日2017.11.09

　　公開(公告)日2018.02.27

　　IPC分類號C02F1/46; C02F1/48; C02F1/70

　　摘要

　　本發明公開了一種電化學強化零價鐵廢水預處理系統，包括廢水收集池(1)、提升泵(2)、強化零價鐵處理系統(3)、直流穩壓電源系統(4);強化零價鐵處理系統(3)由若干串聯或并聯的管式電增強零價鐵反應柱(5)構成。本發明還公開了一種預處理方法：廢水收集池(1)中廢水泵入強化零價鐵處理系統(3)，直流穩壓電源系統(4)為強化零價鐵處理系統(3)提供所加載電壓、電流，在外加直流電條件下，管式電增強零價鐵反應柱(5)中形成弱電場，以促進活性零價鐵顆粒(510)對廢水中難降解有機物的加速催化還原并顯著降低廢水毒性或提高廢水可生化性，出水進入后續工藝進一步處理。

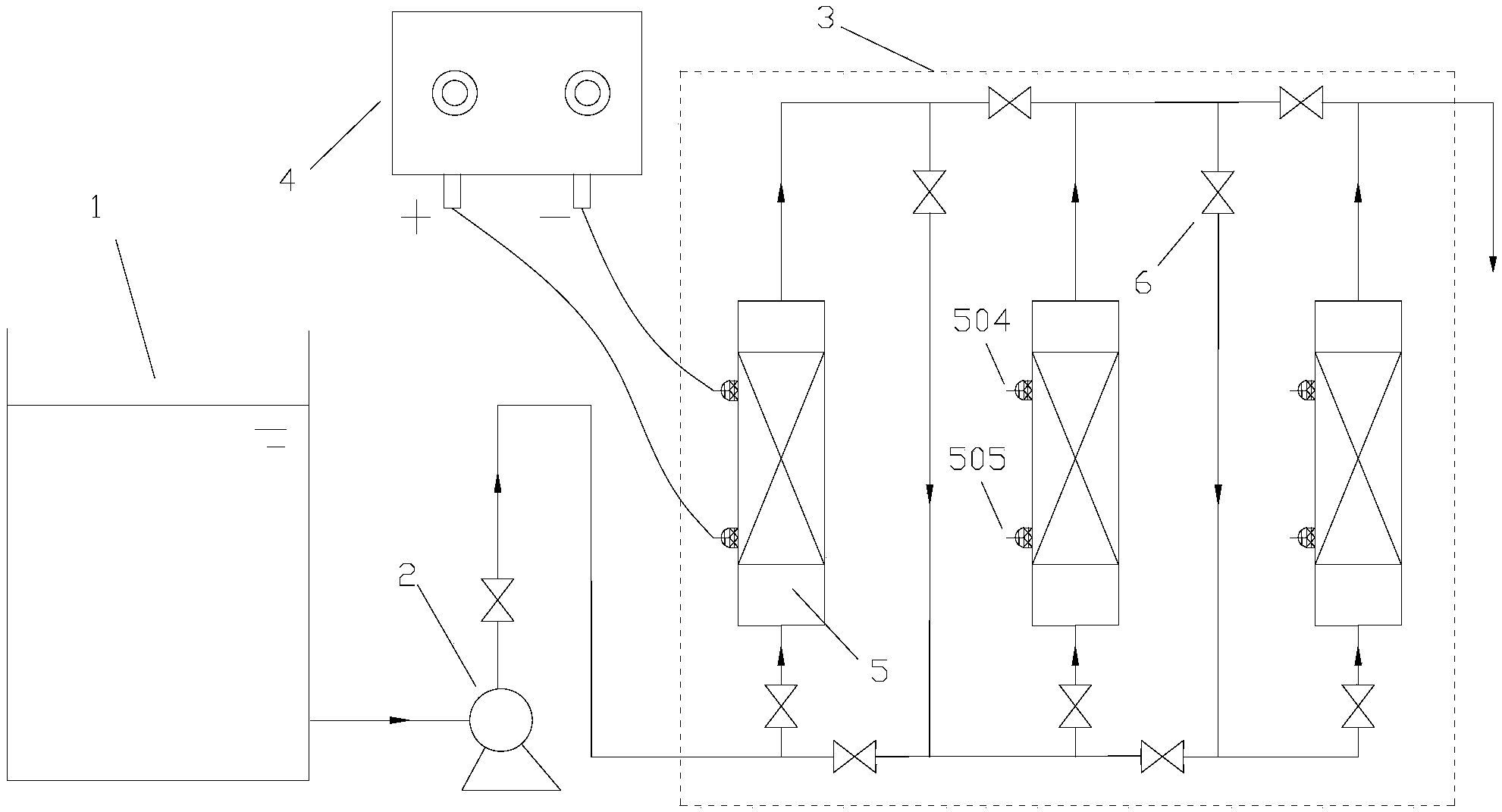

　　摘要附圖



　　權利要求書

　　1.一種電化學強化零價鐵廢水預處理系統，其特征在于，所述的廢水預處理系統包括廢水收集池(1)、提升泵(2)、強化零價鐵處理系統(3)、直流穩壓電源系統(4);所述的強化零價鐵處理系統(3)由若干串聯或并聯的管式電增強零價鐵反應柱(5)構成;管式電增強零價鐵反應柱(5)的個數≥2，具體數量和運行方式根據廢水水量、水質進行設計確定;

　　所述的管式電增強零價鐵反應柱(5)內部設置有同軸的柱形石墨陰極(501)和筒式鈦陽極(502)，柱形石墨陰極(501)和筒式鈦陽極(502)分別通過陰極接線端子(504)和陽極接線端子(505)與直流穩壓電源系統(4)相連;柱形石墨陰極(501)和筒式鈦陽極(502)之間填充有零價鐵填料層(503)并由圓形支撐板(506)分層承托，總裝填高度為管式電增強零價鐵反應柱(5)的7/10-4/5;

　　所述的圓形支撐板(506)兩端與柱形石墨陰極(501)固定，圓形支撐板(506)外徑與筒式鈦陽極(502)外徑相同，圓形支撐板(506)上均勻布置有進水孔(508)。

　　2.根據權利要求1所述的系統，其特征在于：管式電增強零價鐵反應柱(5)通過控制閥(6)實現串聯或并聯運行方式。

　　3.根據權利要求1所述的系統，其特征在于：所述的管式電增強零價鐵反應柱(5)采用法蘭連接方式，其殼體(509)采用碳鋼涂塑或玻璃鋼材質。

　　4.根據權利要求1所述的系統，其特征在于：所述的圓形支撐板(506)采用硬質PVC或陶瓷材質，兩端采用絕緣卡套(507)與柱形石墨陰極(501)固定。

　　5.根據權利要求1所述的系統，其特征在于：柱形石墨陰極(501)和筒式鈦陽極(502)的間距在30～50cm之間。

　　6.根據權利要求1所述的系統，其特征在于：所述的零價鐵填料層(503)由活性零價鐵顆粒(510)組成，顆粒粒徑為2～3cm，活性零價鐵顆粒(510)采用鐵片、鐵塊通過堿洗酸化后制成，具有催化還原活性;所述的進水孔(508)直徑為5～10mm。

　　7.根據權利要求1所述的系統，其特征在于：所述的零價鐵填料層(503)分層裝填高度為20～40cm。

　　8.一種電化學強化零價鐵廢水預處理方法，其特征在于：采用權利要求1所述的系統進行廢水預處理，廢水收集池(1)中廢水由提升泵(2)泵入強化零價鐵處理系統(3)，直流穩壓電源系統(4)為強化零價鐵處理系統(3)提供所加載電壓、電流，在外加直流電條件下，管式電增強零價鐵反應柱(5)中柱形石墨陰極(501)和筒式鈦陽極(502)之間形成弱電場，以促進活性零價鐵顆粒(510)對廢水中難降解有毒有害物質加速催化還原并顯著降低廢水毒性或提高廢水可生化性，催化還原后產生的鐵離子可進一步促進顆粒物聚集沉淀及污染物吸附去除，強化零價鐵處理系統(3)出水進入后續處理工藝進一步處理;廢水在強化零價鐵處理系統(3)中水力停留時間、施加的電流及電壓，均根據水質情況而定。

　　9.根據權利要求8所述的電化學強化零價鐵廢水預處理方法，其特征在于：廢水在強化零價鐵處理系統(3)中水力停留時間控制在5～15min。

　　10.根據權利要求8所述的電化學強化零價鐵廢水預處理方法，其特征在于：所述的強化零價鐵處理系統(3)所加載直流電源采用恒流源控制模式，電流大小控制在0.5～5mA，電壓根據水質情況自行調節，且通過電流大小調節實現零價鐵催化還原速率控制。

　　說明書

　　一種電化學強化零價鐵廢水預處理系統及方法

　　技術領域

　　本發明屬于廢水處理領域，涉及一種廢水預處理技術，特別是一種電化學強化零價鐵廢水預處理系統及方法。

　　背景技術

　　工業生產過程中產生大量工業廢水，該類廢水不僅產生量大，而且由于工業產品加工，廢水中常含有大量人工合成類有毒、有害及難降解物質，致使廢水可生物降解性差，若直接采用傳統生化進行處理，存在諸多問題，如廢水處理效率低，系統運行不穩定，出水水質波動大等。因此，工業廢水處理前端一般采用預處理系統，如預曝氣系統、厭氧水解酸化等對廢水進行改性，而后再進行生化工藝處理。

　　近些年，零價鐵作為一種環境友好型還原劑被廣泛應用于污水處理領域。首先，零價鐵廣泛存在于自然界中，價格較為低廉。另外，由于零價鐵具有較低的氧化還原電位，它可與廢水中難降解物質及有毒有害物質發生催化還原性反應，從而對廢水水質進行改性，降低廢水毒性，提高廢水生物親和性。一般情況下，零價鐵主要通過如下幾種途徑實現廢水改性：①零價鐵直接參與還原性反應：由于零價鐵具有較低的氧化還原電位，它可直接作為電子供體實現廢水中難降解物質還原，如含氯化合物和多氯化合物在零價鐵還原作用下可實現脫氯反應，而高價重金屬離子和氧化性基團也可被零價鐵還原以降低廢水毒性和氧化性，從而改善廢水水質;②零價鐵通過產生還原性物質實現污染物還原降解：零價鐵在廢水中被氧化產生大量還原性Fe2+，H2等，該類物質也可促進廢水改性;③零價鐵可促使體系產生大量鐵系混凝劑，如Fe2+、Fe3+離子，進而促使廢水中顆粒物聚集并產生污染物吸附效應，最終實現污染物去除。此外，經零價鐵處理后，廢水中含有大量鐵離子，這有助于提高后續生化工藝污泥活性和沉降性，提高出水水質。因此，零價鐵作為難降解有機廢水預處理具有廣泛的應用前景，但在實際應用過程中，同樣存在以下幾個方面問題：①反應速率慢，停留時間長，且零價鐵表面易產生“濃差極化”，致使體系反應效率低;②零價鐵還原反應速率難以控制，利用效率低，具有較大應用局限性;③零價鐵填料層容易板結、鈍化，導致廢水出水不穩定。

　　發明內容

　　為克服上述技術不足，本發明的目的是提供一種電化學強化零價鐵廢水預處理系統及方法。本發明通過反應器結構優化設計，使零價鐵床層置于外加強化電場中，通過電場強化零價鐵催化還原作用，降低廢水毒性，提高廢水可生化性，從而實現難降解廢水改性，還增加零價鐵表面離子遷移轉化速率并加速零價鐵催化還原速率，避免因污染物沉積造成的反應效率低下，催化床層板結等問題;并通過外加電流調節實現零價鐵加速催化還原和反應速率的控制，提高了零價鐵利用效率和裝置反應效率及可操作性，同時有利于節省運行成本。

　　本發明為一種電化學強化零價鐵廢水預處理系統，所述的處理系統包括廢水收集池、提升泵、強化零價鐵處理系統、直流穩壓電源系統;所述的強化零價鐵處理系統由若干串聯或并聯的管式電增強零價鐵反應柱構成，管式電增強零價鐵反應柱優選通過控制閥可實現串聯或并聯方式運行，管式電增強零價鐵反應柱個數≥2，具體數量和運行方式根據廢水水量、水質進行設計確定;

　　所述的管式電增強零價鐵反應柱內部設置有同軸的柱形石墨陰極和筒式鈦陽極，優選間距在30～50cm之間，柱形石墨陰極和筒式鈦陽極分別通過陰極接線端子和陽極接線端子與直流穩壓電源系統相連;柱形石墨陰極和筒式鈦陽極之間填充有零價鐵填料層并由圓形支撐板分層承托，零價鐵填料層分層裝填高度為20～40cm，總裝填高度為管式電增強零價鐵反應柱的0.7-0.8;

　　所述的圓形支撐板兩端與柱形石墨陰極固定，優選采用絕緣卡套，圓形支撐板外徑與筒式鈦陽極外徑相同，圓形支撐板上均勻布置有進水孔。

　　本發明所述的電化學強化零價鐵廢水預處理系統中，所述的管式電增強零價鐵反應柱優選采用法蘭連接方式，其殼體采用碳鋼涂塑或玻璃鋼材質，具有較強的抗氧化、耐腐蝕性能;所述的圓形支撐板采用硬質PVC或陶瓷材質。

　　本發明所述的電化學強化零價鐵廢水預處理系統中，所述的零價鐵填料層由活性零價鐵顆粒組成，粒徑在2～3cm，活性零價鐵顆粒采用鐵片、鐵塊通過堿洗酸化后制成，具有催化還原活性;所述的圓形支撐板上的進水孔直徑優選為5～10mm。

　　本發明還提供了一種電化學強化零價鐵廢水預處理方法，其具體工作原理如下：廢水收集池中廢水由提升泵泵入強化零價鐵處理系統，直流穩壓電源系統為強化零價鐵處理系統提供所加載電流、電壓，在外加直流電條件下，管式電增強零價鐵反應柱中柱形石墨陰極和筒式鈦陽極之間形成弱電場，以促進活性零價鐵顆粒對廢水中難降解有毒有害物質加速催化還原并顯著降低廢水毒性或提高廢水可生化性，催化還原后產生的鐵離子可進一步促進顆粒物聚集沉淀及污染物吸附去除，強化零價鐵處理系統出水進入后續處理工藝進一步處理;其中廢水在強化零價鐵處理系統(3)中水力停留時間、施加的電流及電壓，均根據水質情況而定。

　　根據本發明中方法，廢水在零價鐵強化處理系統中水力停留時間控制優選為5～15min，具體根據廢水水質情況而定。

　　根據本發明中方法，所述的強化零價鐵處理系統所加載直流電源采用恒流源控制模式，電流大小優選控制在0.5～5mA，電壓根據水質情況自行調節，且通過電流大小調節可實現零價鐵催化還原速率控制。

　　與現有技術相比，本發明有如下技術特點：

　　1、本發明通過電化學強化作用，加速了零價鐵催化還原速率，顯著降低廢水與零價鐵催化反應時間，縮短了廢水水力停留時間。此外，通過優化反應器結構，裝置采用管式法蘭連接方式，不僅降低了裝置占地面積，而且便于裝置靈活操作與維護。

　　2、本發明通過對零價鐵填料層施加電場，強化了活性零價鐵顆粒表面離子遷移速率，避免了“濃差極化”現象;同時通過電場遷移作用，避免了因膠體、金屬離子等其它物質在零價鐵表面沉積作用而降低系統催化還原效率。此外，通過調節所施加電流大小，可實現零價鐵催化還原反應速率控制，節省了運行成本。

　　3、通過電化學強化零價鐵催化還原作用，不僅可實現難降解及有毒有害廢水的改性，提高廢水可生化性，降低廢水毒性，而且零價鐵催化還原后體系產生大量鐵離子，促進廢水中顆粒物聚集沉淀，并對污染物進行吸附去除。此外，若后續采用生化處理工藝，廢水中大量鐵離子有助于提高污泥活性和沉降性，進而提高出水水質。
