申請日2017.11.09

　　公開(公告)日2018.03.13

　　IPC分類號F23G7/00; F23G5/50; F23G5/46

　　摘要

　　本發明涉及污泥焚燒技術領域，具體為一種污泥焚燒爐結構，其結構簡單，成本低，降溫效果好，保證燃燒效果，其包括絕熱爐膛，絕熱爐膛下端連接污泥上料機構、床下點火裝置和排渣管，絕熱爐膛上端側面為高溫煙氣出口，其特征在于，高溫煙氣出口處的絕熱爐膛內設置有導熱裝置，導熱裝置包括導熱管，導熱管一端貫穿絕熱爐膛側壁連接導熱介質進液管，導熱管另一端貫穿絕熱爐膛頂部連接導熱介質出液管。

　　摘要附圖



　　權利要求書

　　1.一種污泥焚燒爐結構，其包括絕熱爐膛，所述絕熱爐膛下端連接污泥上料機構、床下點火裝置和排渣管，所述絕熱爐膛上端側面為高溫煙氣出口，其特征在于，所述高溫煙氣出口處的所述絕熱爐膛內設置有導熱裝置，所述導熱裝置包括導熱管，所述導熱管一端貫穿所述絕熱爐膛側壁連接導熱介質進液管，所述導熱管另一端貫穿所述絕熱爐膛頂部連接導熱介質出液管。

　　2.根據權利要求1所述的一種污泥焚燒爐結構，其特征在于，所述絕熱爐膛內布置有兩排所述導熱管。

　　3.根據權利要求1所述的一種污泥焚燒爐結構，其特征在于，所述導熱介質為導熱油或水，所述導熱介質進液管和所述導熱介質出液管連接外部換熱裝置。

　　說明書

　　污泥焚燒爐結構

　　技術領域

　　本發明涉及污泥焚燒技術領域，具體為一種污泥焚燒爐結構。

　　背景技術

　　隨著人們生活水平的提高，一大批污水處理廠開始建設并相繼投產。我國的污水處理行業普遍存在“重污水處理，輕污泥處置”現象，致使大量的污泥難以處置，嚴重影響環境質量，受到社會的高度關注和重視。

　　城市污水處理廠的污泥最終處置方法多為送到垃圾填埋場進行填埋，有的是尋找周邊空地露天堆放，這種簡單的處置方式不適應于城市發展的需要。而焚燒處理是將污泥作為一種固體廢棄物看待，像城市生活垃圾一樣進行無害化、資源化、減量化處理。利用先進的燃燒技術，經焚燒后污泥將縮重65%以上，有毒有機物經高溫徹底分解�；�、渣可以進行綜合利用，是處理污水處理廠污泥的較佳方式。

　　目前的污泥焚燒爐均采用絕熱爐膛進行焚燒，污泥燃燒后產生的高溫煙氣被抽出爐膛通過換熱器加熱其它介質(常規為水、導熱油)進行熱源綜合利用。爐膛內部由于沒有布置受熱面，燃燒產生的熱量無法被介質吸收并帶走，會導致爐膛溫度過高。城市污泥的干基部分中的氮元素在焚燒過程中與空氣中的氧氣反應，會大量產生NOx有害物污染環境。

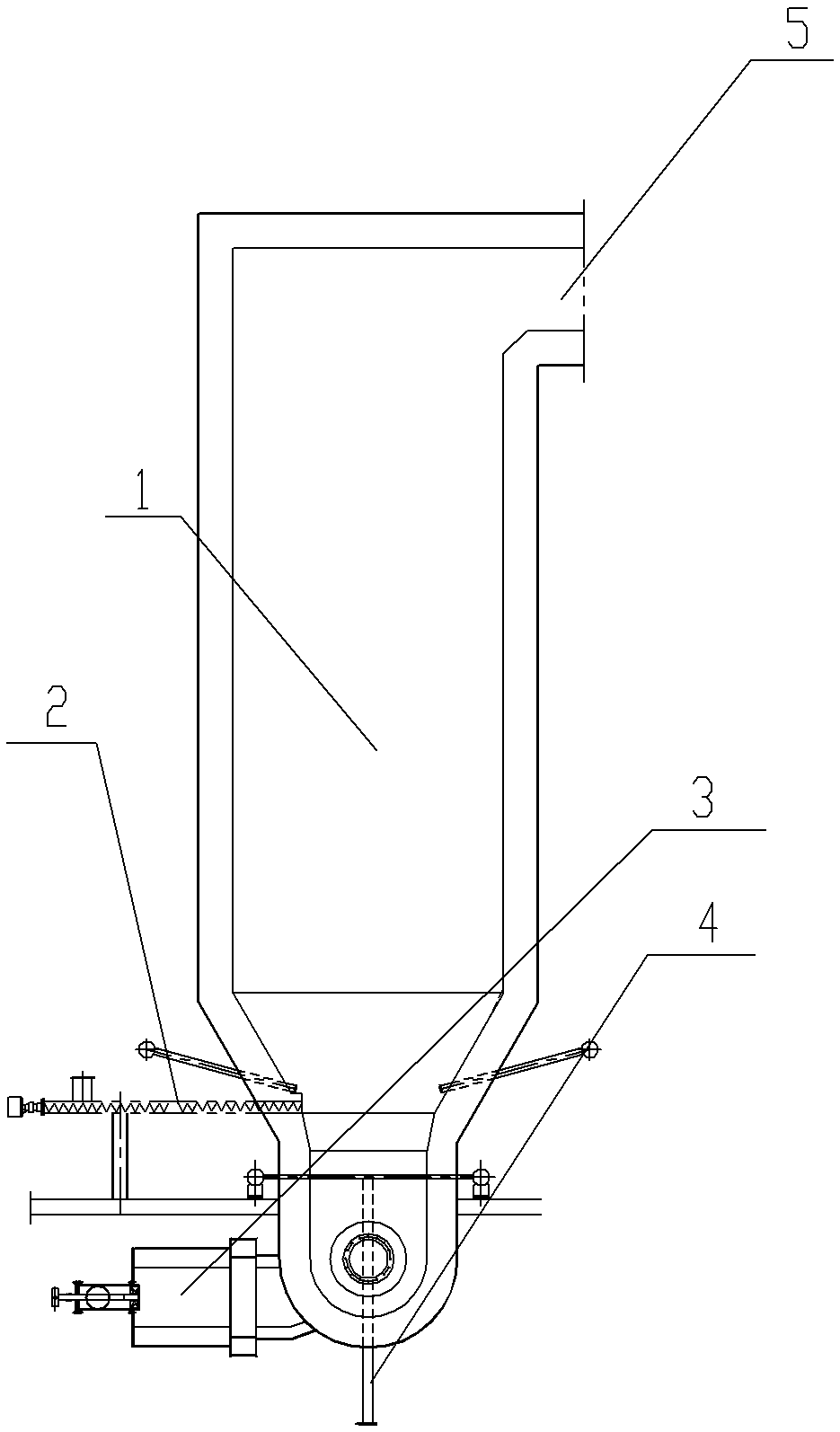

　　圖1為常規污泥焚燒爐示意圖，圖中爐膛采用絕熱型式，內部無任何受熱面吸收污泥燃燒產生的熱量，極易導致爐膛溫過高。常規降溫方法會加裝噴淋裝置，通過噴水來降低爐膛溫度。此舉一來浪費水資源，二來噴頭極易發生堵塞情況而影響噴淋效果。

　　發明內容

　　針對上述降溫效果不理想、成本高的問題，本發明提供了一種污泥焚燒爐結構，其結構簡單，成本低，降溫效果好，保證燃燒效果。

　　其技術方案是這樣的：一種污泥焚燒爐結構，其包括絕熱爐膛，所述絕熱爐膛下端連接污泥上料機構、床下點火裝置和排渣管，所述絕熱爐膛上端側面為高溫煙氣出口，其特征在于，所述高溫煙氣出口處的所述絕熱爐膛內設置有導熱裝置，所述導熱裝置包括導熱管，所述導熱管一端貫穿所述絕熱爐膛側壁連接導熱介質進液管，所述導熱管另一端貫穿所述絕熱爐膛頂部連接導熱介質出液管。

　　其進一步特征在于，所述絕熱爐膛內布置有兩排所述導熱管;

　　所述導熱介質為導熱油或水，所述導熱介質進液管和所述導熱介質出液管連接外部換熱裝置。

　　采用本發明的結構后，在絕熱爐膛內布置導熱裝置來控制燃燒溫度，通過導熱介質帶走污泥燃燒產生的部分熱量，使爐膛內溫度控制在850-900攝氏度左右，降溫效果好，既能保證污泥在爐膛內充分燃盡，又能最大限度的減少NOx有害物的生成，結構簡單，成本低。
