申請日2017.11.08
公開(公告)日2018.02.09
IPC分類號C02F1/00; F28D1/04; F28F19/01; F28G9/00
摘要
本發明提供了一種可視的新型淤泥污水回收熱交換裝置和使用方法,包括淤泥處理裝置，所述淤泥處理裝置上設有液壓裝置、清洗裝置、紅外感應裝置、過濾裝置、淤泥檢測裝置、淤泥流量控制裝置、傳送裝置和回收裝置;所述液壓裝置與清洗裝置、紅外感應裝置、過濾裝置相連;所述淤泥檢測裝置與清洗裝置相連;所述淤泥流量控制裝置與過濾裝置相連;所述傳送裝置與液壓裝置、清洗裝置、過濾裝置、回收裝置相連。本發明可以將淤泥里的水和泥、垃圾分離開來，防止垃圾堵塞，能夠?qū)⒂倌嗬锏臒崃砍浞掷?解決了現有污水處理設備存在的堵塞問題，具有分離，回收利用，濃度檢測的特點，并且可以對熱交換裝置進行監控和圖像采集，實時掌握設備運行的工作情況。

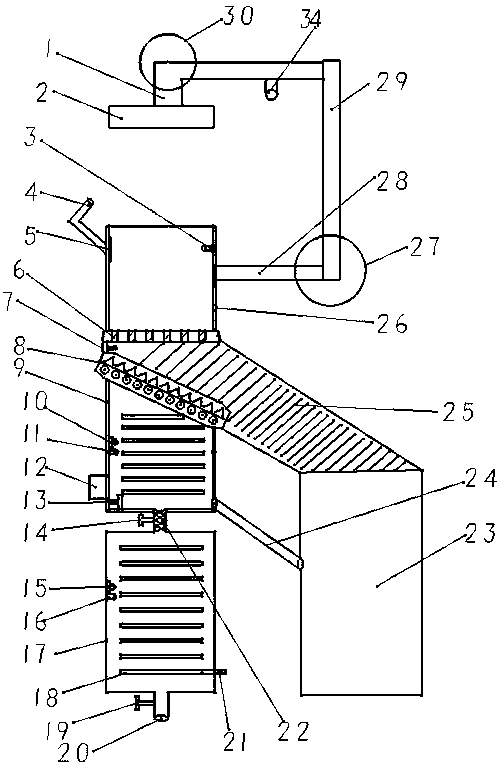

摘要附圖
權利要求書
1.一種可視的新型淤泥污水回收熱交換裝置，其特征在于：包括液壓裝置(1)、過濾裝置、傳送裝置(25)和回收裝置;所述的液壓裝置(1)下方設有過濾裝置;所述的過濾裝置和回收裝置之間設有傳送裝置(25);所述的過濾裝置包括污水處理桶(26)、紅外感應裝置和熱交換桶(9);所述的污水處理桶(26)底部為設有過濾孔(6)的板;所述的紅外感應裝置安裝于污水處理桶(26)內壁;所述的熱交換桶(9)安裝于污水處理桶(26)下方;所述的熱交換桶(9)內布有水管(18);所述液壓裝置(1)上設有視頻裝置(34)。
2.根據權利要求1所述的可視的新型淤泥污水回收熱交換裝置，其特征在于：所述的液壓裝置(1)包括壓力板(2)、電機一(30)、連接桿(29)、電機二(27)和伸縮桿一(28);所述的連接桿(29)的兩端分別設有電機一(30)和電機二(27);所述的電機一 (30)連接驅動壓力板(2);所述的電機二(27)通過伸縮桿一(28)與污水處理桶(26)連接;所述的污水處理桶(26)的下方還設有滑動裝置;所述的紅外感應裝置與電機一(30)連接。
3.根據權利要求2所述的可視的新型淤泥污水回收熱交換裝置，其特征在于：所述的壓力板(2)的板面均布蜂窩孔。
4.根據權利要求1所述的可視的新型淤泥污水回收熱交換裝置，其特征在于：所述的過濾裝置還包括化學過濾裝置(8)和高壓水槍二(7);所述的化學過濾裝置(8)安裝于污水處理桶(26)與熱交換桶(9)之間;所述的高壓水槍二(7)安裝于化學過濾裝置(8)下方;所述的污水處理桶(26)上方還設有高壓水槍一(4)。
5.根據權利要求4所述的可視的新型淤泥污水回收熱交換裝置，其特征在于：所述的過濾裝置還包括熱交換副桶(17);所述的熱交換副桶(17)通過管道與熱交換桶(9)連接，并安裝于熱交換桶(9)下方;所述的管道內還設有生化棉(22);所述的管道上設有控制閥一(14);所述的熱交換桶(9)內設有高壓水槍三(11);所述的熱交換副桶(17)內設有高壓水槍四(16)。
6.根據權利要求5所述的可視的新型淤泥污水回收熱交換裝置，其特征在于：所述的熱交換桶(9)內還設有檢測儀一(10);所述的熱交換副桶(17)內還設有檢測儀二(15);所述檢測儀一(10)和檢測儀二(15)為濁度計。
7.根據權利要求1所述的可視的新型淤泥污水回收熱交換裝置，其特征在于：所述的傳送裝置(25)為履帶傳送，所述傳送裝置(25)設于污水處理桶(26)側下方;所述回收裝置設為垃圾回收桶(23)，所述垃圾回收桶(23)位于傳送裝置(25)一側;所述熱交換桶(9)通過導管(24)與垃圾回收桶(23)相連。
8.根據權利要求7所述的可視的新型淤泥污水回收熱交換裝置，其特征在于：所述的熱交換桶(9)內還設有伸縮桿二(13)。
9.一種如權利要求1-8任一項所述的可視的新型淤泥污水回收熱交換裝置的使用方法，其特征在于：
1)當污水進入污水處理桶(26)后，液面上升至紅外感應發射裝置(3)的位置時，擋住信號的發射，致使紅外感應接收裝置(5)無法正常接收到信號，此時，通過傳感器控制電機一(30)工作，電機一(30)控制液壓桿向下移動，設于液壓桿上的壓力板(2)進入污水處理桶(26)內擠壓污水，污水受擠壓后通過過濾孔(6)流下，擠壓后的垃圾與泥沙則留在污水處理桶(26)內，隨后電機一(30)控制壓力板(2)上升回位，電機二(27)受系統控制使伸縮桿一(28)向位于電機二(27)的方向收縮，伸縮桿一(28)收縮帶動污水處理桶(26)一起移動，使污水處理桶(26)內的垃圾與泥沙下落到傳送裝置(25)上，由傳送裝置(25)運送到垃圾回收桶(23)里;
2)經過擠壓后的污水仍然存在部分淤泥和垃圾，其經過過濾孔(6)后流到化學過濾裝置(8)上，由化學過濾裝置(8)產生化學反應再次過濾淤泥和污水，過濾后的污水流入熱交換桶(9)內，過濾后的垃圾與泥沙則留在化學過濾裝置(8)表面;所述高壓水槍二(7)用于清洗過濾孔(6)與化學過濾裝置(8)，清洗后的泥沙被沖到傳送裝置(25)上，最后到達垃圾回收桶(23)里;
3)淤泥里的污水過濾后仍然存有熱量，污水進入熱交換桶(9)與熱交換副桶(17)內，并且對分布在其內部的水管(18)進行熱傳遞;所述水管(18)上設有溫度計(21)，當溫度低于熱傳遞標準值時，系統控制高壓水槍噴灑對水管(18)表面進行沖洗，從而提高熱傳遞效率;最后，經過熱傳遞后的污水從排污口(20)排出。
說明書
一種可視的新型淤泥污水回收熱交換裝置和使用方法
技術領域
本發明屬于熱交換技術領域，涉及一種可視的新型淤泥污水回收熱交換裝置和使用方法。
背景技術
污水管道堵塞是排水管道常見的問題，給人們的生活造成極大的不便，同時也對周?chē)h(huán)境產生一定的污染。隨著社會經濟發展以及人們的生活水平不斷提高，對生活環境及衛生提出了更高的要求。造成污水管道阻塞的主要原因有設計、施工、人為等多方面的因素，并且污水淤泥里帶有一定的熱量，直接排放會造成環境的二次污染�，F(xiàn)要解決的問題就是如何防止污水淤泥等混合物堵塞管道，并且能夠?qū)⑽鬯倌嗬锏臒崃炕厥绽闷饋?lái)，同時又能夠?qū)M(jìn)行回收處理。
發明內容
針對以上所述的不足，本發明提供了一種可視的新型淤泥污水回收熱交換裝置和使用方法。
一種可視的新型淤泥污水回收熱交換裝置和使用方法，屬于熱處理技術領域。本發明可以將淤泥里的水和泥、垃圾分離開來，防止垃圾堵塞，能夠?qū)⒂倌嗬锏臒崃砍浞掷�。本發明解決了現有污水處理設備存在的堵塞問題，具有分離，回收利用，濃度檢測等優點。
本發明的技術方案是：
一種可視的新型淤泥污水回收熱交換裝置，包括液壓裝置、過濾裝置、傳送裝置和回收裝置;所述的液壓裝置下方設有過濾裝置;所述的過濾裝置和回收裝置之間設有傳送裝置;所述的過濾裝置包括污水處理桶、紅外感應裝置和熱交換桶;所述的污水處理桶底部為設有過濾孔的板;所述的紅外感應裝置安裝于污水處理桶內壁;所述的熱交換桶安裝于污水處理桶下方;所述的熱交換桶內布有水管;所述液壓裝置上設有視頻裝置。采用視頻裝置可以對熱交換裝置進行監控和圖像采集，實時掌握設備運行的工作情況。
作為進一步技術改進，以上所述的液壓裝置包括壓力板、電機一、連接桿、電機二和伸縮桿一;所述的連接桿的兩端分別設有電機一和電機二;所述的電機一連接驅動壓力板;所述的電機二通過伸縮桿一與污水處理桶連接;所述的污水處理桶的下方還設有滑動裝置;所述的紅外感應裝置與電機一連接�；瑒�(dòng)裝置與污水處理桶之間的密封性良好，可通過電機二驅動伸縮桿一，從而帶動污水處理桶在滑動裝置上運動。紅外感應裝置具有防水保護功能，當紅外感應接收裝置無法正常接收紅外感應發射裝置的信號時，表明污水淤泥已經堆滿，需要液壓裝置進行壓縮分離處理。
作為進一步技術改進，以上所述的壓力板的板面均布蜂窩孔。采用蜂窩孔形狀的壓力板擠壓淤泥，能讓擠壓過程更加充分，提高擠壓的效率。
作為進一步技術改進，以上所述的過濾裝置還包括化學過濾裝置和高壓水槍二;所述的化學過濾裝置安裝于污水處理桶與熱交換桶之間;所述的高壓水槍二安裝于化學過濾裝置下方;所述的污水處理桶上方還設有高壓水槍一�；瘜W(xué)過濾裝置采用活性炭和明礬進行過濾，通過活性炭的吸附能力和明礬的凈化能力對污水進行過濾處理。高壓水槍二能夠?qū)瘜W(xué)過濾裝置表面的殘留物進行沖刷，促進殘留物的回收;高壓水槍一能夠清洗附著在壓力板和污水處理桶上的殘留物。
作為進一步技術改進，以上所述的過濾裝置還包括熱交換副桶;所述的熱交換副桶通過管道與熱交換桶連接，并安裝于熱交換桶下方;所述的管道內還設有生化棉;所述的管道上設有控制閥一;所述的熱交換桶內設有高壓水槍三;所述的熱交換副桶內設有高壓水槍四。熱交換副桶對熱交換桶起到輔助作用，熱交換副桶能夠?qū)⒁呀?jīng)在熱交換桶內進行熱傳遞的污水進行再次回收利用，增加污水內熱量的利用率。采用生化棉能夠進一步清除污水里的淤泥，高壓水槍分別能夠?qū)峤粨Q桶和熱交換副桶的內部進行清洗。
作為進一步技術改進，以上所述的熱交換桶內還設有檢測儀一;所述的熱交換副桶內還設有檢測儀二;所述檢測儀一和檢測儀二為濁度計。濁度計用來檢測污水中淤泥的濃度，可提供污水中淤泥占比參考。根據污水內淤泥的濃度含量以及水管內水溫的熱傳遞效率下降，可以控制高壓水槍三對水管表面和熱交換桶內壁進行清洗，除去附著的淤泥，提高熱交換效率。
作為進一步技術改進，以上所述的傳送裝置為履帶傳送，所述傳送裝置設于污水處理桶側下方;所述回收裝置設為垃圾回收桶，所述垃圾回收桶位于傳送裝置一側;所述熱交換桶通過導管與垃圾回收桶相連。運送淤泥和垃圾的履帶采用不易生銹的材質，垃圾回收桶能夠收集被分離出來的殘留物，利于回收處理。
作為進一步技術改進，以上所述的熱交換桶內還設有伸縮桿二�？刂粕炜s桿二清除熱交換桶底部殘留物，通過導管輸送至垃圾回收桶。
作為進一步技術改進，以上所述的可視的新型淤泥污水回收熱交換裝置的使用方法，包括以下步驟：當污水進入污水處理桶后，液面上升至紅外感應發射裝置的位置時，擋住信號的發射，致使紅外感應接收裝置無法正常接收到信號，此時，通過傳感器控制電機一工作，電機一控制液壓裝置向下移動，設于液壓裝置上的壓力板進入污水處理桶內擠壓污水，污水受擠壓后通過過濾孔流下，擠壓后的垃圾與泥沙則留在污水處理桶內，隨后電機一控制壓力板上升回位，電機二受系統控制使伸縮桿一向位于電機二的方向收縮，伸縮桿一收縮帶動污水處理桶一起移動，使污水處理桶內的垃圾與泥沙下落到傳送裝置上，由傳送裝置運送到垃圾回收桶里;經過擠壓后的污水仍然存在部分淤泥和垃圾，其經過過濾孔后流到化學過濾裝置上，由化學過濾裝置產生化學反應再次過濾淤泥和污水，過濾后的污水流入熱交換桶內，過濾后的垃圾與泥沙則留在化學過濾裝置表面;所述高壓水槍二用于清洗過濾孔與化學過濾裝置，清洗后的泥沙被沖到傳送裝置上，最后到達垃圾回收桶里;淤泥里的污水過濾后仍然存有熱量，污水進入熱交換桶與熱交換副桶內，并且對分布在其內部的水管進行熱傳遞;所述水管上設有溫度計，當溫度低于熱傳遞標準值時，系統控制高壓水槍噴灑對水管表面進行沖洗，從而提高熱傳遞效率，最后，經過熱傳遞后的污水從排污口排出。
與現有技術相比，本發明的優點：
1.本發明充分利用污水的余熱，進行回收形成熱交換過程。
2.本發明可以有效防止淤泥中的雜質堵塞，使污水順利流淌。
3.本發明具備檢測污水中淤泥度的功能。
4.本發明可以對熱交換設備內部進行清洗。
5.本發明可以對熱交換裝置進行監控和圖像采集，實時掌握設備運行的工作情況。
