申請日2017.11.08
公開(公告)日2018.02.02
IPC分類號B07B1/30; B07B1/42; B07B1/46; B01D47/06
摘要
本發明涉及一種砂子篩選設備，尤其涉及一種農村生活污水處理構筑物工程施工用砂子篩選設備。本發明要解決的技術問題是提供一種能夠節省時間、使得灰塵不易飛揚、保護了工作環境、能夠提高工作效率、勞動強度小的農村生活污水處理構筑物工程施工用砂子篩選設備。為了解決上述技術問題，本發明提供了這樣一種農村生活污水處理構筑物工程施工用砂子篩選設備，包括有底板等;底板頂部左右對稱通過螺栓連接的方式豎直安裝有支架，兩支架之間的底板頂部通過螺栓連接的方式安裝有收集框，兩支架之間的中部設有篩選裝置。本發明達到了能夠節省時間、使得灰塵不易飛揚、保護了工作環境、能夠提高工作效率、勞動強度小的效果。

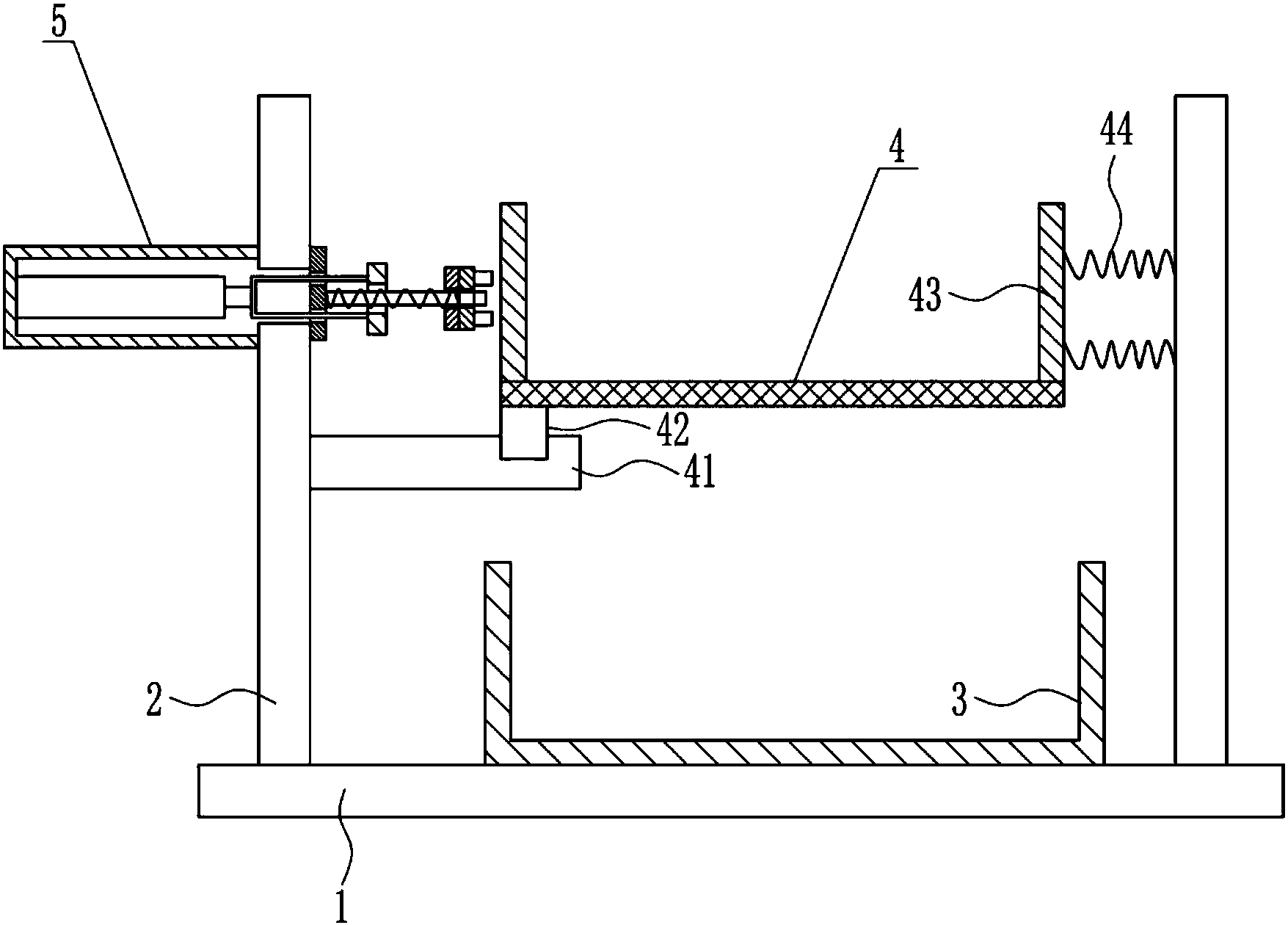

摘要附圖
權利要求書
1.一種農村生活污水處理構筑物工程施工用砂子篩選設備，其特征在于，包括有底板(1)、支架(2)、收集框(3)、篩選裝置(4)和驅動裝置(5)，底板(1)頂部左右對稱通過螺栓連接的方式豎直安裝有支架(2)，兩支架(2)之間的底板(1)頂部通過螺栓連接的方式安裝有收集框(3)，兩支架(2)之間的中部設有篩選裝置(4)，篩選裝置(4)的篩選部件位于收集框(3)的正上方，左側支架(2)上設有驅動裝置(5)。
2.根據權利要求1所述的一種農村生活污水處理構筑物工程施工用砂子篩選設備，其特征在于，篩選裝置(4)包括有滑軌(41)、滑塊(42)、篩選框(43)和第一彈簧(44)，左側支架(2)右側面中部通過螺栓連接的方式水平安裝有滑軌(41)，滑軌(41)上滑動式地設有滑塊(42)，滑塊(42)頂部通過螺栓連接的方式連接有篩選框(43)，篩選框(43)右側面與右側支架(2)左側面上部之間連接有第一彈簧(44)。
3.根據權利要求2所述的一種農村生活污水處理構筑物工程施工用砂子篩選設備，其特征在于，驅動裝置(5)包括有殼體(51)、氣缸(52)、固定板(54)、U型框(56)、電磁鐵(57)、導桿(59)、第二彈簧(510)、導套(511)、鐵塊(513)和固定塊(514)，左側支架(2)上部開有第一通孔(53)，左側支架(2)左側面上部通過螺栓連接的方式水平連接有殼體(51)，殼體(51)內左側面通過螺栓連接的方式水平安裝有氣缸(52)，氣缸(52)伸縮桿上通過螺栓連接的方式連接有U型框(56)，U型框(56)位于第一通孔(53)內，左側支架(2)右側面上部通過焊接方式豎直連接有固定板(54)，固定板(54)上上下對稱開有導孔(55)，U型框(56)位于導孔(55)內，U型框(56)右側面連接有電磁鐵(57)，電磁鐵(57)中部開有第二通孔(58)，安裝板(61)右側面中部水平焊接有導桿(59)，導桿(59)位于第二通孔(58)內，導桿(59)上滑動式地設有導套(511)，導套(511)中部開有第三通孔(512)，導桿(59)位于第三通孔(512)內，導套(511)位于電磁鐵(57)右側，導套(511)左側面固定板(54)右側面之間連接有第二彈簧(510)，第二彈簧(510)套在導桿(59)上，導套(511)左側面上下對稱設有鐵塊(513)，導套(511)右側面上下對稱連接有固定塊(514)。
4.根據權利要求3所述的一種農村生活污水處理構筑物工程施工用砂子篩選設備，其特征在于，還包括有降塵裝置(6)，降塵裝置(6)包括有安裝板(61)、水箱(62)、水泵(63)、加水管(64)、出水管(65)和噴頭(66)，左側支架(2)頂部通過螺栓連接的方式水平連接有安裝板(61)，安裝板(61)頂部通過螺栓連接的方式安裝有水箱(62)，水箱(62)頂部左側連接有加水管(64)，加水管(64)與水箱(62)內連通，水箱(62)底部安裝有水泵(63)，水泵(63)上連接有出水管(65)，出水管(65)貫穿水箱(62)右側面中部，出水管(65)末端安裝有噴頭(66)，噴頭(66)位于篩選框(43)正上方。
5.根據權利要求4所述的一種農村生活污水處理構筑物工程施工用砂子篩選設備，其特征在于，還包括有震動裝置(7)，震動裝置(7)包括有框體(71)、敲塊(72)、電動凸輪(73)、活動板(74)、橫桿(75)和第三彈簧(76)，左側支架(2)右側面下部通過螺栓連接的方式安裝有框體(71)，框體(71)內豎直設有活動板(74)，活動板(74)與框體(71)滑動配合，框體(71)內右側面中部安裝有電動凸輪(73)，活動板(74)位于電動凸輪(73)左側，框體(71)右側面上部對稱開有第四通孔(77)，第四通孔(77)內水平設有橫桿(75)，橫桿(75)左端與活動板(74)右側面通過焊接方式連接，橫桿(75)右端連接有敲塊(72)，活動板(74)右側面上下兩側與框體(71)內右側面的上下兩側連接有第三彈簧(76)，第三彈簧(76)套在橫桿(75)上。
6.根據權利要求5所述的一種農村生活污水處理構筑物工程施工用砂子篩選設備，其特征在于，還包括有固定套(8)和豎桿(9)，安裝板(61)右側面通過焊接方式連接有豎桿(9)，豎桿(9)頂端連接有固定套(8)，固定套(8)通過螺栓連接的方式與豎桿(9)頂端連接，出水管(65)位于固定套(8)內。
7.根據權利要求6所述的一種農村生活污水處理構筑物工程施工用砂子篩選設備，其特征在于，還包括有加強筋(10)，安裝板(61)底部與左側支架(2)右側面上部之間連接有加強筋(10)，加強筋(10)呈傾斜設置，加強筋(10)的一端通過螺栓連接的方式與左側支架(2)連接，加強筋(10)的另一端通過螺栓連接的方式與安裝板(61)連接。
8.根據權利要求7所述的一種農村生活污水處理構筑物工程施工用砂子篩選設備，其特征在于，底板(1)的材質為Q235鋼。
9.根據權利要求8所述的一種農村生活污水處理構筑物工程施工用砂子篩選設備，其特征在于，水箱(62)的材質為不銹鋼。
說明書
一種農村生活污水處理構筑物工程施工用砂子篩選設備
技術領域
本發明涉及一種砂子篩選設備，尤其涉及一種農村生活污水處理構筑物工程施工用砂子篩選設備。
背景技術
生活污水主要是人類生活中使用的各種廚房用水、洗滌用水和衛生間用水所產生的排放水，多為無毒的無機鹽類，生活污水中含氮、磷、硫多，致病細菌多。
在對農村生活污水處理的過程中，一般需要建設許多構筑物，在構筑物建設過程中需要對砂子進行篩選，從而用來混合混凝土。目前人工對砂子進行篩選需要耗費大量時間、篩選過程中灰塵飛揚污染了工作環境、降低了工作效率、勞動強度大，因此亟需研發一種能夠節省時間、使得灰塵不易飛揚、保護了工作環境、能夠提高工作效率、勞動強度小的農村生活污水處理構筑物工程施工用砂子篩選設備。
發明內容
(1)要解決的技術問題
本發明為了克服目前人工對砂子進行篩選需要耗費大量時間、篩選過程中灰塵飛揚污染了工作環境、降低了工作效率、勞動強度大的缺點，本發明要解決的技術問題是提供一種能夠節省時間、使得灰塵不易飛揚、保護了工作環境、能夠提高工作效率、勞動強度小的農村生活污水處理構筑物工程施工用砂子篩選設備。
(2)技術方案
為了解決上述技術問題，本發明提供了這樣一種農村生活污水處理構筑物工程施工用砂子篩選設備，包括有底板、支架、收集框、篩選裝置和驅動裝置，底板頂部左右對稱通過螺栓連接的方式豎直安裝有支架，兩支架之間的底板頂部通過螺栓連接的方式安裝有收集框，兩支架之間的中部設有篩選裝置，篩選裝置的篩選部件位于收集框的正上方，左側支架上設有驅動裝置。
優選地，篩選裝置包括有滑軌、滑塊、篩選框和第一彈簧，左側支架右側面中部通過螺栓連接的方式水平安裝有滑軌，滑軌上滑動式地設有滑塊，滑塊頂部通過螺栓連接的方式連接有篩選框，篩選框右側面與右側支架左側面上部之間連接有第一彈簧。
優選地，驅動裝置包括有殼體、氣缸、固定板、U型框、電磁鐵、導桿、第二彈簧、導套、鐵塊和固定塊，左側支架上部開有第一通孔，左側支架左側面上部通過螺栓連接的方式水平連接有殼體，殼體內左側面通過螺栓連接的方式水平安裝有氣缸，氣缸伸縮桿上通過螺栓連接的方式連接有U型框，U型框位于第一通孔內，左側支架右側面上部通過焊接方式豎直連接有固定板，固定板上上下對稱開有導孔，U型框位于導孔內，U型框右側面連接有電磁鐵，電磁鐵中部開有第二通孔，安裝板右側面中部水平焊接有導桿，導桿位于第二通孔內，導桿上滑動式地設有導套，導套中部開有第三通孔，導桿位于第三通孔內，導套位于電磁鐵右側，導套左側面固定板右側面之間連接有第二彈簧，第二彈簧套在導桿上，導套左側面上下對稱設有鐵塊，導套右側面上下對稱連接有固定塊。
優選地，還包括有降塵裝置，降塵裝置包括有安裝板、水箱、水泵、加水管、出水管和噴頭，左側支架頂部通過螺栓連接的方式水平連接有安裝板，安裝板頂部通過螺栓連接的方式安裝有水箱，水箱頂部左側連接有加水管，加水管與水箱內連通，水箱底部安裝有水泵，水泵上連接有出水管，出水管貫穿水箱右側面中部，出水管末端安裝有噴頭，噴頭位于篩選框正上方。
優選地，還包括有震動裝置，震動裝置包括有框體、敲塊、電動凸輪、活動板、橫桿和第三彈簧，左側支架右側面下部通過螺栓連接的方式安裝有框體，框體內豎直設有活動板，活動板與框體滑動配合，框體內右側面中部安裝有電動凸輪，活動板位于電動凸輪左側，框體右側面上部對稱開有第四通孔，第四通孔內水平設有橫桿，橫桿左端與活動板右側面通過焊接方式連接，橫桿右端連接有敲塊，活動板右側面上下兩側與框體內右側面的上下兩側連接有第三彈簧，第三彈簧套在橫桿上。
優選地，還包括有固定套和豎桿，安裝板右側面通過焊接方式連接有豎桿，豎桿頂端連接有固定套，固定套通過螺栓連接的方式與豎桿頂端連接，出水管位于固定套內。
優選地，還包括有加強筋，安裝板底部與左側支架右側面上部之間連接有加強筋，加強筋呈傾斜設置，加強筋的一端通過螺栓連接的方式與左側支架連接，加強筋的另一端通過螺栓連接的方式與安裝板連接。
優選地，底板的材質為Q235鋼。
優選地，水箱的材質為不銹鋼。
工作原理：使用時，將砂子倒入篩選裝置的篩選部件上，進而通過驅動裝置驅動篩選裝置，篩選裝置對砂子進行篩選工作，篩選完成的砂子落入收集框內，收集框?qū)Y選完成的砂子進行收集。
因?yàn)楹Y選裝置包括有滑軌、滑塊、篩選框和第一彈簧，左側支架右側面中部通過螺栓連接的方式水平安裝有滑軌，滑軌上滑動式地設有滑塊，滑塊頂部通過螺栓連接的方式連接有篩選框，篩選框右側面與右側支架左側面上部之間連接有第一彈簧，所以將砂子倒入篩選框內，進而通過驅動裝置使得篩選框左右移動篩選砂子，滑塊在滑軌上左右滑動起導向作用。
因?yàn)轵?qū)動裝置包括有殼體、氣缸、固定板、U型框、電磁鐵、導桿、第二彈簧、導套、鐵塊和固定塊，左側支架上部開有第一通孔，左側支架左側面上部通過螺栓連接的方式水平連接有殼體，殼體內左側面通過螺栓連接的方式水平安裝有氣缸，氣缸伸縮桿上通過螺栓連接的方式連接有U型框，U型框位于第一通孔內，左側支架右側面上部通過焊接方式豎直連接有固定板，固定板上上下對稱開有導孔，U型框位于導孔內，U型框右側面連接有電磁鐵，電磁鐵中部開有第二通孔，安裝板右側面中部水平焊接有導桿，導桿位于第二通孔內，導桿上滑動式地設有導套，導套中部開有第三通孔，導桿位于第三通孔內，導套位于電磁鐵右側，導套左側面固定板右側面之間連接有第二彈簧，第二彈簧套在導桿上，導套左側面上下對稱設有鐵塊，導套右側面上下對稱連接有固定塊，所以控制氣缸伸長，進而帶動U型框向右移動，從而帶動電磁鐵向右移動，當電磁鐵與鐵塊接觸后，控制電磁鐵通電，進而電磁鐵將鐵塊吸住，然后控制氣缸縮短，氣缸帶動電磁鐵向左移動，鐵塊、導套和固定塊均向左移動，第二彈簧被壓縮。當鐵塊移動合適位置后，控制電磁鐵斷電，電磁鐵不再將鐵塊吸住，在第二彈簧作用下，導套向右移動，進而使得固定塊與篩選框左側面接觸，篩選框產生震動，在第一彈簧的作用下左右移動對砂子進行篩選工作。反復重復此操作，即可使得篩選框不停地左右移動，從而對砂子快速的進行篩選。
因?yàn)檫�包括有降塵裝置，降塵裝置包括有安裝板、水箱、水泵、加水管、出水管和噴頭，左側支架頂部通過螺栓連接的方式水平連接有安裝板，安裝板頂部通過螺栓連接的方式安裝有水箱，水箱頂部左側連接有加水管，加水管與水箱內連通，水箱底部安裝有水泵，水泵上連接有出水管，出水管貫穿水箱右側面中部，出水管末端安裝有噴頭，噴頭位于篩選框正上方，所以在篩選砂子的過程中，通過將向水箱內加入適量清水，篩選砂子的過程中，啟動水泵工作，水泵將水箱的水通過出水管從噴頭噴出，噴出的水能夠防止砂子中的灰塵飛揚，進而保護了工作環境。
因?yàn)檫�包括有震動裝置，震動裝置包括有框體、敲塊、電動凸輪、活動板、橫桿和第三彈簧，左側支架右側面下部通過螺栓連接的方式安裝有框體，框體內豎直設有活動板，活動板與框體滑動配合，框體內右側面中部安裝有電動凸輪，活動板位于電動凸輪左側，框體右側面上部對稱開有第四通孔，第四通孔內水平設有橫桿，橫桿左端與活動板右側面通過焊接方式連接，橫桿右端連接有敲塊，活動板右側面上下兩側與框體內右側面的上下兩側連接有第三彈簧，第三彈簧套在橫桿上，所以啟動電動凸輪轉動，進而在第三彈簧的配合作用下，帶動活動板左右移動，從而帶動橫桿左右移動，敲塊隨之左右移動敲打收集框外側壁，進而使得收集框產生劇烈震動，從而使得收集框內的砂子收集的更加平整，增大了收集空間。
因?yàn)檫�包括有固定套和豎桿，安裝板右側面通過焊接方式連接有豎桿，豎桿頂端連接有固定套，固定套通過螺栓連接的方式與豎桿頂端連接，出水管位于固定套內，所以固定套使得出水管的位置更加穩固，提高了安全性，增加了本發明使用壽命。
因?yàn)檫�包括有加強筋，安裝板底部與左側支架右側面上部之間連接有加強筋，加強筋呈傾斜設置，加強筋的一端通過螺栓連接的方式與左側支架連接，加強筋的另一端通過螺栓連接的方式與安裝板連接，加強筋使得安裝板的位置更加穩定，提高了安全性，增加了本發明使用壽命。
(3)有益效果
本發明達到了能夠節省時間、使得灰塵不易飛揚、保護了工作環境、能夠提高工作效率、勞動強度小的效果。
