申請日2015.11.13

　　公開(公告)日2016.08.03

　　IPC分類號C02F9/04; G01N27/00

　　摘要

　　本實用新型涉及電鍍廢水水處理技術領域，尤其涉及一種用于工業電鍍廢水破絡后殘余硫離子監測系統。本實用新型包括通過管道連接的第一pH調節池、混合破絡池、混凝沉淀池、第二pH調節池，混合破絡池內設置有自動控制裝置，自動控制裝置包括依次連接的硫化鈉藥劑槽、加藥泵、第一電動閥、第一自動控制器、第一銀硫離子電極，第一銀硫離子電極插入混合破絡池里。本實用新型檢測速度快，易于運行維護，響應時間短;抗干擾能力強，不受其它具有氧化還原性物質干擾，選擇性較強;能夠?qū)崿F(xiàn)在保證銅被完全去除的基礎上，對破絡后出水的殘余硫離子進行實時監測，以減少藥用成本以及保證后續生物單元正常運行。

　　權利要求書

　　1.一種用于工業電鍍廢水破絡后殘余硫離子監測系統，其特征在于：包括第一pH調節池、混合破絡池、混凝沉淀池、第二pH調節池，其中，第一pH調節池出水口通過管道連接所述混合破絡池進水口，所述混合破絡池出水口通過管道連接所述混凝沉淀池進水口，所述混凝沉淀池出水口通過管道連接所述第二pH調節池進水口，所述混合破絡池內設置有自動控制裝置，所述自動控制裝置包括硫化鈉藥劑槽、加藥泵、第一銀硫離子電極、第一自動用于原位底泥修復藥劑投加的裝置控制器、第一電動閥，所述第一銀硫離子電極插入所述混合破絡池里，所述第一銀硫離子電極連接第一自動控制器，所述第一自動控制器連接所述加藥泵，所述加藥泵連接所述硫化鈉藥劑槽。

　　2.根據權利要求1所述的用于工業電鍍廢水破絡后殘余硫離子監測系統，其特征在于：所述自動控制裝置還包括依次連接的第二電動閥、第二自動控制器、第二銀硫離子電極，所述第二電動閥與所述加藥泵連接。

　　說明書

　　一種用于工業電鍍廢水破絡后殘余硫離子監測系統

　　技術領域

　　本實用新型涉及電鍍廢水水處理技術領域，具體涉及一種利用銀硫離子電極監測硫化鈉法破絡后出水電位，實現印刷電路板廢水中重金屬銅的去除及廢水中殘余硫離子監測系統及用于工業電鍍廢水破絡后殘余硫離子監測系統。

　　背景技術

　　近年來電子加工制造業的飛速發展，產生了大量的電鍍廠及印刷電路板廠。在印刷電路板生產制造過程中，蝕板等工序中會產生銅離子和各種絡合形態銅等，并且在化學清洗、顯影等工序會含有高分子有機物。單純采用物理化學法處理電鍍廢水處理成本高，并且出水后水質很難達到《污水綜合排放標準》(GB8978-1996)規定標準，不能達標排放。由于工業廢水中含有大量重金屬，其對微生物具有毒害作用，所以單獨采用生物法不能應用于處理印刷電路板廢水。為使廢水能夠達標排放，并且降低其運行成本，通常采用物理化學-生物法聯用來處理這類廢水。

　　由于印刷電路板廢水中含有大量絡合形態重金屬銅，所以生物處理前應通過合適方法破絡以保證銅的去除。硫化鈉法破絡是一種應用成熟的化學破絡方法，利用監測水中氧化還原電位(ORP)來間接反應水質變化情況在在線監測領域應用較多。但在實際過程中利用ORP控制反應情況有以下幾個缺點:1、ORP在測量過程當中其穩定之間較長，數值波動大，其結果可能會導致破絡出水離子波動較大，含有銅或者較高含量的殘余硫會進入生物單元，對生物單元會造成沖擊。2、ORP并不能反映水體中過量硫化鈉的情況，使得水體中硫不能得到很好的控制，造成出水硫離子含量過高。

　　實用新型內容

　　針對現有技術中存在的缺陷或不足，本實用新型所要解決的技術問題是：提供一種用于工業電鍍廢水破絡后殘余硫離子監測系統。

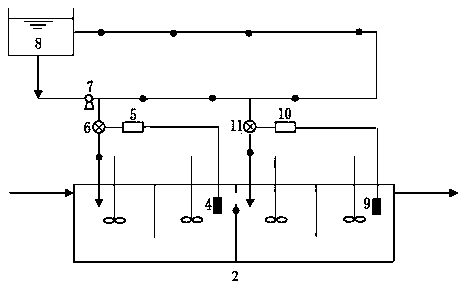

　　為了實現上述目的，本實用新型采取的技術方案為提供一種用于工業電鍍廢水破絡后殘余硫離子監測系統，包括第一pH調節池、混合破絡池、混凝沉淀池、第二pH調節池，其中，第一pH調節池出水口通過管道連接所述混合破絡池進水口，所述混合破絡池出水口通過管道連接所述混凝沉淀池進水口，所述混凝沉淀池出水口通過管道連接所述第二pH調節池進水口，所述混合破絡池內設置有自動控制裝置，所述自動控制裝置包括硫化鈉藥劑槽、加藥泵、第一銀硫離子電極、第一自動控制器、第一電動閥，所述第一銀硫離子電極插入所述混合破絡池里，所述第一銀硫離子電極連接第一自動控制器，所述第一自動控制器連接所述加藥泵，所述加藥泵連接所述硫化鈉藥劑槽。

　　作為本實用新型的進一步改進，所述自動控制裝置還包括依次連接的第二電動閥、第二自動控制器、第二銀硫離子電極，所述第二電動閥與所述加藥泵連接。

　　本實用新型的有益效果是：1、檢測速度快，易于運行維護，響應時間短。2、抗干擾能力強，不受其它具有氧化還原性物質干擾，選擇性較強。3、能夠?qū)崿F(xiàn)在保證銅被完全去除的基礎上，對破絡后出水的殘余硫離子進行實時監測，以減少藥用成本以及保證后續生物單元正常運行。
