申請日2015.11.12
公開(公告)日2016.01.06
IPC分類號C02F9/14; C05G3/04; C05F3/00; C05F7/00
摘要
本發明涉及一種適用于中小型養殖場廢水處理系統及與固體廢棄物綜合處理方法，該系統包括依次連接的沉淀池、調節池、高效過濾池、植物凈化池和堆肥場，高效過濾池包括多個高效過濾池模塊，高效過濾池模塊包括過濾池腔和設置在過濾池腔內部的濾料，高效過濾池上部設置有布水系統，下部設置出水總管，且側面設置出料口，本發明的高效過濾池，內部填有高效吸附材料作為載體，吸附材料為多孔材料并有很大的表面積，有利于廢水中污染物的吸附，提高厭氧發酵效率，裝置的設計有利于吸附飽和材料的出料、利用，吸附飽和后的材料能與養殖場糞便一起生產有機肥料，提高肥料肥效，并實現廢棄物的循環利用。
權利要求書
1.一種適用于中小型養殖場的廢水處理系統，包括依次連接的沉淀池、調節池、高效 過濾池、植物凈化池和堆肥場，其特征在于，高效過濾池包括多個高效過濾池模塊，高效過 濾池模塊包括過濾池腔和設置在過濾池腔內部的濾料，高效過濾池上部設置有布水系統，下 部設置出水總管，且側面設置出料口，出料口上設置有出料口密封門。
2.根據權利要求1所述的適用于中小型養殖場的廢水處理系統，其特征在于，所述的多 個高效過濾池模塊為2～6個平行排列設置的高效過濾池模塊，相鄰高效過濾池模塊之間通過 隔板隔開，隔板活動插設在高效過濾池上，隔板與高效過濾池側壁形成一個分過濾池腔，布 水系統設置在每個高效過濾池模塊上，相鄰布水系統連通在一起，每個分過濾池腔底部設置 出水口，出水口連接出水管，出水管匯集到出水總管，出水總管與植物凈化池連接。
3.根據權利要求1所述的適用于中小型養殖場的廢水處理系統，其特征在于，與出料口 密封門相對的側面設置有用于擠壓濾料的擠壓口，擠壓口上設置有密封蓋，在高效過濾池設 置有隔板相匹配的卡槽。
4.根據權利要求1所述的適用于中小型養殖場的廢水處理系統，其特征在于，所述的高 效過濾池整體為長方體形，由玻璃鋼結構圍成，高效過濾池底部傾斜設置，與水平面的夾角 為10-15°，所述的濾料由上自下依次包括木屑層、活性炭層、硅藻土層、腐殖酸層和活性 沸石層，布水系統位于木屑層上方。
5.根據權利要求1所述的適用于中小型養殖場的廢水處理系統，其特征在于，所述的木 屑層高度為8～10cm，木屑粒徑為3～5mm，所述的活性炭層高度為10～12cm，活性炭粒徑為1～ 3mm，所述的硅藻土層高度為10～12cm，硅藻土粒徑為1～3mm，所述的腐殖酸層高度為8～ 10cm，腐殖酸粒徑為1～3mm，所述的沸石層高度為10～15cm，沸石粒徑為1～3mm。
6.根據權利要求1所述的適用于中小型養殖場的廢水處理系統，其特征在于，所述的每 個布水系統包括進水主管和布水支管，布水支管平行設置在進水主管的兩側并與進水主管連 通，布水支管位于木屑層上方，與木屑層最上層距離為10cm，布水支管上設有孔眼，孔眼直 徑為30～50mm，孔眼間間距為30～50cm。
7.根據權利要求1所述的適用于中小型養殖場的廢水處理系統，其特征在于，出水管連 接植物凈化池，高效過濾池模塊的出料口密封門通過連接滑板與堆肥場連接，連接滑板為從 出料口密封門向堆肥場平滑過渡的凸弧形，連接滑板的弧度為50～60°，連接滑板最高端至 最低端的垂直高度為100～120cm，在連接滑板的上表面兩側設置有圍板，所述的出料口密封 門，高度為40～50cm。
8.利用權利要求1所述的系統進行養殖場廢水處理的方法，包括步驟如下：
(1)養殖場廢水經管網收集后匯入沉淀池，沉淀池停留時間為6～10h，沉淀養殖場廢 水中大的顆粒物質，防止堵塞后續過濾系統，沉淀池上層清液通過溢流口流入與其相鄰的調 節池;
(2)養殖場廢水進入調節池后，在調節池中停留10～15h，調節水質水量后，通過潛污 泵向各個高效過濾池模塊供水，廢水經過總管和分支布水支管進入吸附過濾層，依次經過木 屑層、活性炭層、硅藻土層、腐殖酸層和活性沸石，污染物在這五層被吸附降解。
(3)高效過濾池出水通過出水總管進入植物凈化池，經過池植物進一步凈化出水，去 除氨氮和磷;最終出水達到《畜禽養殖業污染物排放標準》后排放，所述植物凈化池內的植 物為蘆葦和/或互花米草。
9.利用權利要求1所述的系統進行養殖場廢水處理的方法中高效過濾池模塊排出的吸 附飽和材料與養殖場糞便進行堆肥生產土壤改良劑，
包括步驟如下：
(1)將養殖場糞便通過干燥，使得水分保持在40-50wt%之間，置于堆肥場;
(2)將高效過濾池模塊排出的吸附飽和材料干燥，使水分保持在40-50wt%之間，置于 堆肥場;
(3)按比例將步驟(1)和步驟(2)制得的混合物混合，調整含水率40～45wt%，獲 得混合物料;
(4)將步驟(3)的混合物料通過造粒機進行造粒，制得粒徑為2～2.5mm的圓形顆粒。
10.根據權利要求9所述的堆肥生產土壤改良劑，其特征在于，所述的干燥后畜禽糞便 與干燥后的吸附飽和材料，原料重量份如下：畜禽糞便50-55份，木屑8～10份，活性炭10～ 12份，硅藻土10～12份，腐殖酸8～10份，活性沸石10～15份，養殖場糞便為豬糞、牛糞、 雞糞等動物糞便的一種或兩種以上混合。
說明書
一種適用于中小型養殖場的廢水處理系統
技術領域
本發明涉及一種適用于中小型養殖場的廢水處理系統，屬于廢水處理技術領域。
背景技術
近年來我國規模化、集約化畜禽養殖業蓬勃發展，生豬規模化養殖更是呈現加速發展的 態勢，規模化豬場數量也在不斷增加。2010年，我國規�；i養殖場出欄量為33262.3萬 頭，在滿足人們畜產品供應的同時，也對周圍環境產生了嚴重的污染，由于很多中小型養豬 場沒有污水處理措施，養豬場周圍污水橫流，氣味更是惡臭難忍，嚴重影響了周圍村民的正 常生活。目前，我國絕大部分規�；B(yǎng)豬場是采用水沖式工藝，這種工藝比較方便快捷，但 是同時會把豬糞、飼料殘渣與豬排泄物等一起沖洗到廢水中，因此廢水中含有大量的污染物， 據統計，存欄10000頭的養豬場，若采用水沖式工藝，年廢水產生量為10.96萬t，其中COD濃 度高達3000～10000mg/L，BOD5濃度達1500～5000mg/L，NH3-N濃度可達200mg/L，SS 濃度高達3000～6000mg/L，另外，豬場廢水還有沖擊負荷大，沖欄時污水排放量大，其它 時間水量很小;廢水含渣量高、固液混雜粘度大，廢水中含有的糞渣和飼料殘渣等容易將處 理設施管道堵塞等特點，增加了處理難度。
近幾年，一些大型養豬場都配套建有污水處理工藝，如UASB-SBR聯合處理工藝等， 出水能達標排放，但這些工藝建設及運行成本高，一些中小型養豬場無力承擔，目前還缺乏 適用于中小型養豬場的廢水達標排放處理技術。
中國專利文獻CN201510063905.8公開了一種低C/N比干清糞養豬場廢水的微氧生物處 理裝置及其處理養豬廢水的方法，由微氧反應器、沉淀池、泥水溶氧池、鼓風機、溶氧傳感 器、風量控制儀、污泥回流泵等組成，該工藝控制復雜，難度大，不適宜在中小型養豬場推 廣使用。中國專利文獻CN201410749016.2公開了一種養豬場養殖廢水生化處理系統，由格柵 池、集水攪拌池、固液分離機、初沉調節水解酸化池、IC反應器、一級缺氧池、第一碳堿 液池、一級好氧池、中間沉淀池、二級缺氧池、第二碳堿液池、二級好氧池、藥劑池、除磷 沉淀池、酸化池、兼氧塘、消毒池、填料組成，出水達到排放標準，但該工藝流程復雜，運 行維護難度大，適用于大型養豬場廢水處理。中國專利文獻CN201210584216.8公開了一種高 濃度養豬場廢水的處理工藝，主要采用二級厭氧和SBR組合工藝對該豬場的廢水進行治理， 經處理后的排水中COD、NH4+-N、SS、BOD5等各項指標均達到《畜禽養殖廢水排放標準》 (GB18596-2001)的要求，但該工藝運行過程中因要曝氣，所以耗能較高。因此研究開發 一種工藝簡單、運行維護方便、建設及運行成本低的適用于中小型養豬場廢水的處理工藝及 技術勢在必行。
發明內容
本發明針對現有技術的不足，提供一種適用于中小型養殖場的廢水處理系統，實現養殖 場廢水的“零污染”、“零排放”，工藝簡單、運行維護方便，成本低。
本發明還提供一種利用上述適用于中小型養殖場廢水處理系統與固體廢棄物綜合處理 的方法。
本發明是通過如下技術方案實現的：

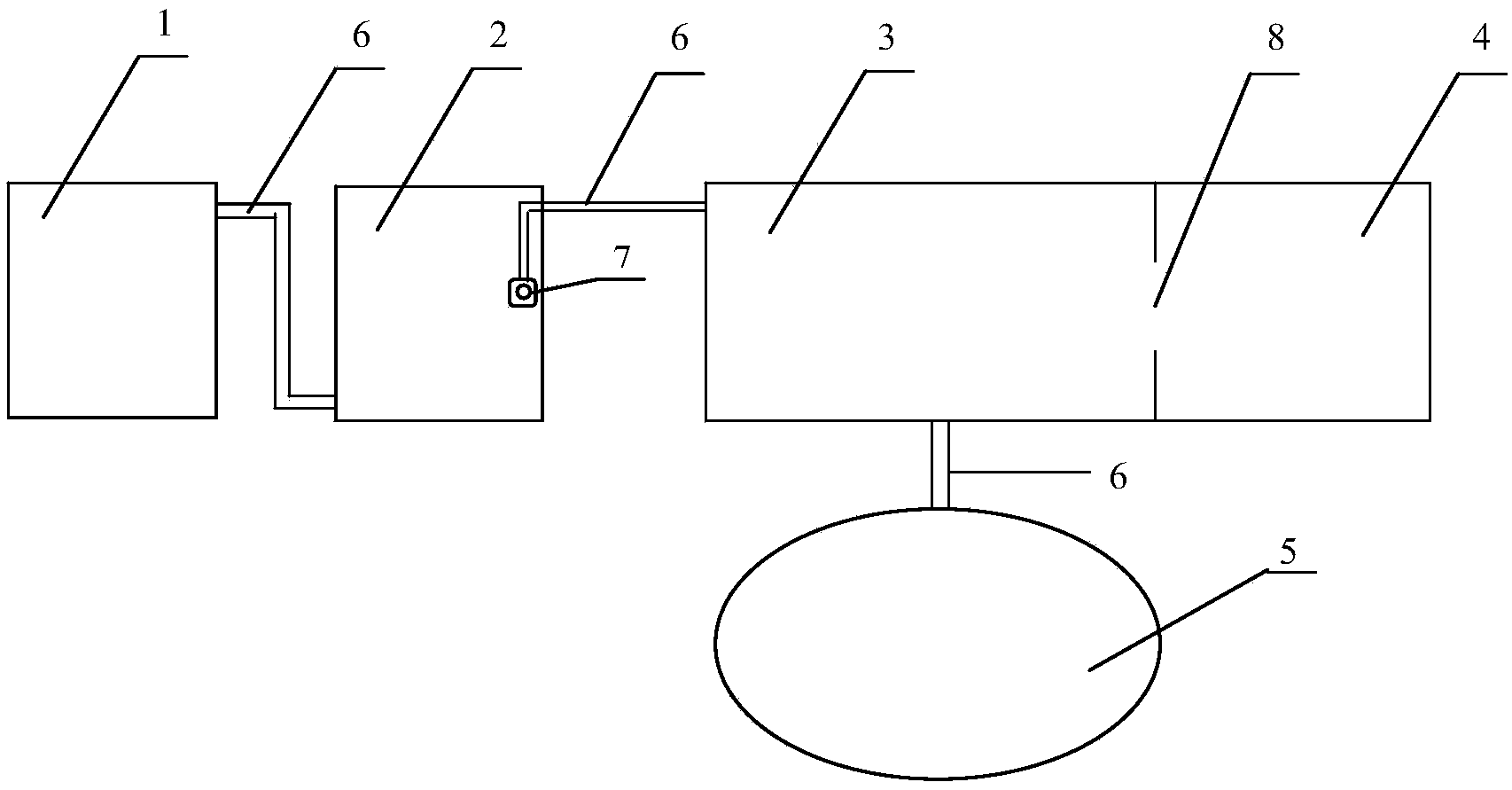

一種適用于中小型養殖場的廢水處理系統，包括依次連接的沉淀池、調節池、高效過濾 池、植物凈化池和堆肥場，其特征在于，高效過濾池包括多個高效過濾池模塊，高效過濾池 模塊包括過濾池腔和設置在過濾池腔內部的濾料，高效過濾池上部設置有布水系統，下部設 置出水總管，且側面設置出料口，出料口上設置有出料口密封門。
本發明優選的，所述的多個高效過濾池模塊為2～6個平行排列設置的高效過濾池模塊， 相鄰高效過濾池模塊之間通過隔板隔開，隔板活動插設在高效過濾池上，隔板與高效過濾池 側壁形成一個分過濾池腔，布水系統設置在每個高效過濾池模塊上，相鄰布水系統連通在一 起，每個分過濾池腔底部設置出水口，出水口連接出水管，出水管匯集到出水總管，出水總 管與植物凈化池連接。每個分高效過濾池獨立運行，處理后的水通過出水總管排到植物凈化 池進一步凈化處理。
本發明優選的，與出料口密封門相對的側面設置有用于擠壓濾料的擠壓口，擠壓口上設 置有密封蓋。
本發明優選的，在高效過濾池設置有隔板相匹配的卡槽。
本發明高效過濾池模塊側面的出料口密封門方便濾料作為肥料使用。
本發明優選的，所述的高效過濾池整體為長方體形，由玻璃鋼結構圍成，高效過濾池底 部傾斜設置，與水平面的夾角為10-15°，所述的濾料由上自下依次包括木屑層、活性炭層、 硅藻土層、腐殖酸層和活性沸石層，布水系統位于木屑層上方。
本發明優選的，所述的木屑層高度為8～10cm，木屑粒徑為3～5mm。木屑泰安市愛峰商 貿有限公司有售。
本發明優選的，所述的活性炭層高度為10～12cm，活性炭粒徑為1～3mm�；钚蕴壳鄭u冠 寶林活性炭有限公司有售。
本發明優選的，所述的硅藻土層高度為10～12cm，硅藻土粒徑為1～3mm。硅藻土臨朐青 山硅藻土有限公司有售。
本發明優選的，所述的腐殖酸層高度為8～10cm，腐殖酸粒徑為1～3mm。腐殖酸山東創 新腐植酸科技股份有限公司有售。
本發明優選的，所述的沸石層高度為10～15cm，沸石粒徑為1～3mm。沸石山東青島世福 沸石加工廠有售。
本發明優選的，所述的每個布水系統包括進水主管和布水支管，布水支管平行設置在進 水主管的兩側并與進水主管連通，布水支管位于木屑層上方，與木屑層最上層距離為10cm， 布水支管上設有孔眼，孔眼直徑為30～50mm，孔眼間間距為30～50cm。
進水主管通過進水管與調節池的連通管連接。
本發明優選的，出水管連接植物凈化池，高效過濾池模塊的出料口密封門通過連接滑板 與堆肥場連接，連接滑板為從出料口密封門向堆肥場平滑過渡的凸弧形，連接滑板的弧度為 50～60°，連接滑板最高端至最低端的垂直高度為100～120cm，在連接滑板的上表面兩側設 置有圍板。
上述連接滑板用于輸送高效過濾池處理廢水后的廢舊濾料，排出濾料時，提起各隔板， 從擠壓口輸送物料，使物料排出高效過濾池，連接滑板的設置使物料減速并充分混合，在空 氣中氧化，便于進行下一步堆肥。
所述的出料口密封門，高度為40～50cm，出料口密封門與濾料模塊寬度相當，上面設置 把手，能打開，門的內部周圍有膠墊，以保證門關上時密封嚴實。
所述的沉淀池和調節池可按本領域慣用技術設計，優選地下式磚混結構。
所述的堆肥場，可根據現有技術及當?shù)厮磺闆r設計為地上式磚混結構。
上述的中小型養殖廢水達標排放處理系統，大小根據養殖場廢水量的多少設計，本領域 的技術人員根據常識都可以實施該設計。
利用上述系統進行養殖場廢水處理的方法，包括步驟如下：
(1)養殖場廢水經管網收集后匯入沉淀池，沉淀池停留時間為6～10h，沉淀養殖場廢 水中大的顆粒物質，防止堵塞后續過濾系統，沉淀池上層清液通過溢流口流入與其相鄰的調 節池;
(2)養殖場廢水進入調節池后，在調節池中停留10～15h，調節水質水量后，通過潛污 泵向各個高效過濾池模塊供水，廢水經過總管和分支布水支管進入吸附過濾層，依次經過木 屑層、活性炭層、硅藻土層、腐殖酸層和活性沸石，污染物在這五層被吸附降解。
(3)高效過濾池出水通過出水總管進入植物凈化池，經過池植物進一步凈化出水，去 除氨氮和磷;最終出水達到《畜禽養殖業污染物排放標準》后排放。
本發明使用的潛污泵型號為50WQP10-10-0.75，上海子泉泵業制造有限公司有售。
本發明優選的，植物凈化池內的植物為蘆葦和/或互花米草。
養殖場廢水在處理前和經本發明系統處理后的指標如表1所示，從表中可以看出，最終 出水能達到《畜禽養殖業污染物排放標準》。
注：《畜禽養殖業污染物排放標準》COD為400mg/L，BOD為150mg/L，ss為200mg/L， NH4+-N為80mg/L，TP為8mg/L。
表1養殖場廢水處理前后指標
本發明優選的，利用上述系統進行養殖場廢水處理的方法中高效過濾池模塊排出的吸附 飽和材料與養殖場糞便進行堆肥生產土壤改良劑。
包括步驟如下：
(1)將養殖場糞便通過干燥，使得水分保持在40-50wt%之間，置于堆肥場;
(2)將高效過濾池模塊排出的吸附飽和材料干燥，使水分保持在40-50wt%之間，置于 堆肥場;
(3)按比例將步驟(1)和步驟(2)制得的混合物混合，調整含水率40～45wt%，獲 得混合物料;
(4)將步驟(3)的混合物料通過造粒機進行造粒，制得粒徑為2～2.5mm的圓形顆粒。
本發明優選的，所述的干燥后畜禽糞便與干燥后的吸附飽和材料，原料重量份如下：畜 禽糞便50-55份，木屑8～10份，活性炭10～12份，硅藻土10～12份，腐殖酸8～10份，活性 沸石10～15份。
所述的干燥機型號為TGY-筒錐式過濾壓濾機，上海迅昌化工裝備技術研究所產品;
所述的混合機型號為WZ-H無重力型連續式混合機，上海銀鯊機器制造有限公司產品;
本發明的養殖場糞便為豬糞、牛糞、雞糞等動物糞便的一種或兩種以上混合。
本發明的適用于中小型養殖場的廢水達標排放處理系統，采用新型高效吸附材料作為載 體，載體吸附飽和后與養殖場糞便一起加工成有機肥，出水通過植物凈化池進一步凈化處理， 最終達到《畜禽養殖業污染物排放標準》，高效過濾池是一種以高效介質和微生物協同通過 物理、化學和生物作用對養殖場廢水進行處理的新型高效過濾池。
本發明具有以下優點：
1、本發明的高效過濾池，內部填有高效吸附材料作為載體，吸附材料為多孔材料并有 很大的表面積，有利于廢水中污染物的吸附，提高厭氧發酵效率，裝置的設計有利于吸附飽 和材料的出料、利用，吸附飽和后的材料能與養殖場糞便一起生產有機肥料，提高肥料肥效， 并實現廢棄物的循環利用;
2、本發明的吸附材料既可以吸附廢水中的污染物，吸附飽和后還可以作為養殖場糞便 生產土壤改良劑的添加物，不會造成二次污染和浪費;
3、本發明的養殖場廢水達標排放處理系統效率高、建設及運行費用低，適合中小型養 殖場及養殖戶的廢水處理;
4、本發明適用于中小型養殖場的廢水及固體廢棄物循環利用系統，廢水通過吸附材料 去除污染物，廢水經該系統處理后，出水COD、BOD和NH4+-N、TN和TP能達到《畜禽 養殖業污染物排放標準》，可以有效解決目前養殖場廢水隨意排放造成嚴重污染的問題。
