申請日2017.11.08

　　公開(公告)日2018.03.16

　　IPC分類號C02F1/00; C02F1/02; B01F7/18; B01F15/02; B01F15/00; B01F15/04

　　摘要

　　一種污水處理用熱水沖洗式加藥裝置，下部的攪拌箱體，在攪拌箱體的頂壁上面設有攪拌電機，攪拌電機的轉軸向下伸出并穿過箱體的頂壁進入到箱體內部，轉軸的下端安裝有攪拌葉片;在箱體的頂壁還設有加藥料斗，加藥料斗的底部與攪拌箱體的內部連通，箱體的一個側壁的上部設有進水管，箱體的另一個側壁的下部設有出水管，出水管上連接有加藥泵，所述的加藥料斗的上端邊沿設有環形的布水沖洗管，該環形布水沖洗管的下部設有呈圓周分布的若干個沖洗孔，該沖洗孔的出水方向朝向加藥料斗的內表面，所述的環形布水沖洗管連接有熱水源。該實用新型的能夠沿料斗內表面對附著在加藥料斗上的凈水劑進行沖刷，避免“粘藥”現象的發生。

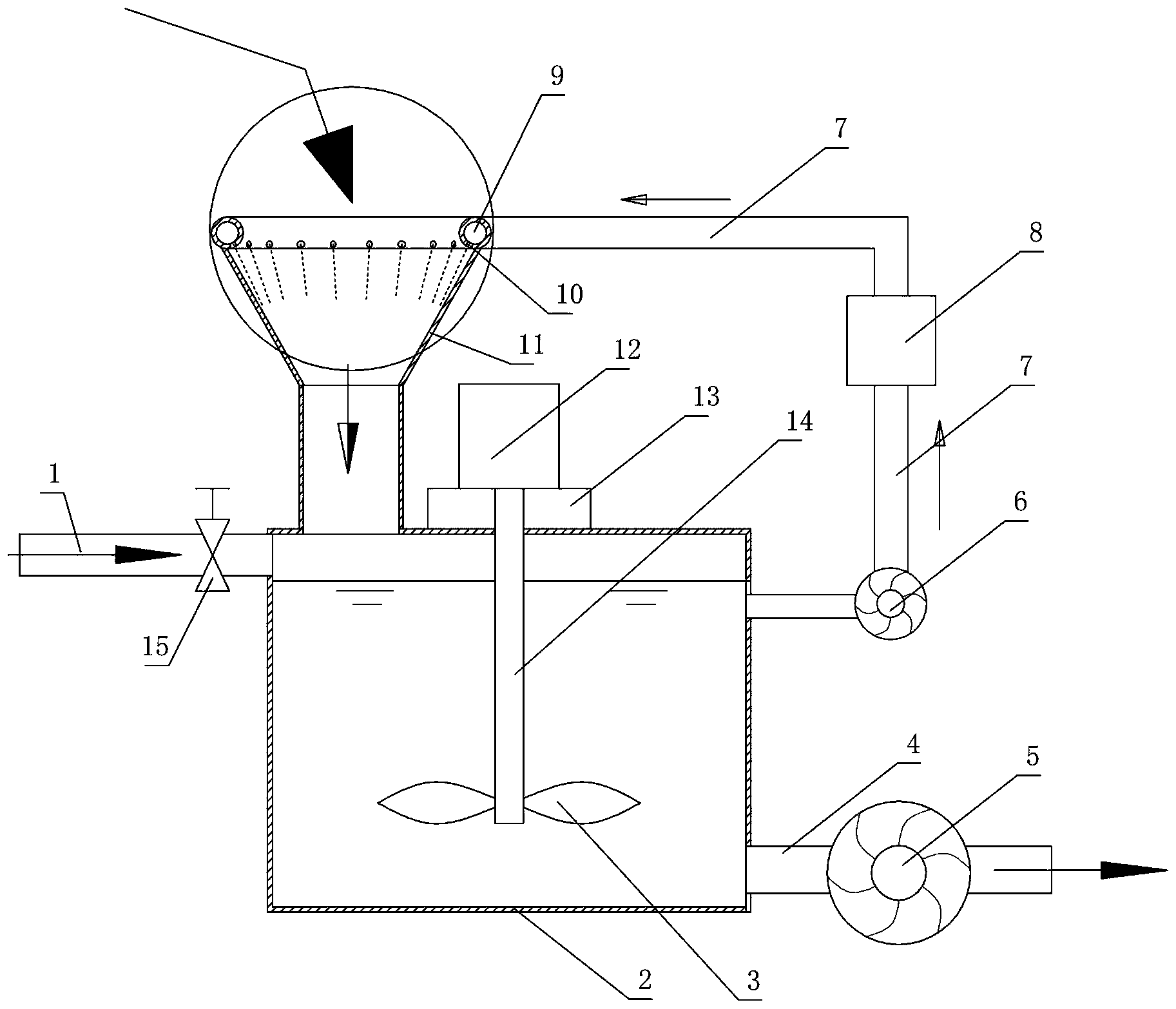

　　摘要附圖



　　權利要求書

　　1.一種污水處理用熱水沖洗式加藥裝置，其特征在于：下部的攪拌箱體，在攪拌箱體的頂壁上面設有攪拌電機，攪拌電機的轉軸向下伸出并穿過箱體的頂壁進入到箱體內部，轉軸的下端安裝有攪拌葉片;在箱體的頂壁還設有加藥料斗，該加藥料斗呈上粗下細的錐形，加藥料斗的底部與攪拌箱體的內部連通，箱體的一個側壁的上部設有進水管，箱體的另一個側壁的下部設有出水管，出水管上連接有加藥泵，所述的加藥料斗的上端邊沿設有環形的布水沖洗管，該環形布水沖洗管的下部設有呈圓周分布的若干個沖洗孔，該沖洗孔的出水方向朝向加藥料斗的內表面，所述的環形布水沖洗管連接有熱水源。

　　2.根據權利要求 1 所述的一種污水處理用熱水沖洗式加藥裝置，其特征在于：所述的布水沖洗管上連接有其循環供水管，該循環供水管的另一端經微循環泵連接至箱體的側壁上部，在循環供水管上設有加熱器。

　　3.根據權利要求 1 所述的一種污水處理用熱水沖洗式加藥裝置，其特征在于： 所述的進水管上連接有側向的分流管，該分流管的另一端連接至布水沖洗管，分流管上設有加熱器，在進水管靠近箱體的部分設有閥門。

　　4.根據權利要求 2或3任一所述的一種污水處理用熱水沖洗式加藥裝置，其特征在于：所述的加熱器為電加熱器。

　　5.根據權利要求 1 所述的一種污水處理用熱水沖洗式加藥裝置，其特征在于： 所述的攪拌電機與攪拌水箱的頂壁之間設有減震墊層。

　　說明書

　　污水處理用熱水沖洗式加藥裝置

　　技術領域

　　本實用新型涉及環保設備的技術領域，特別是涉及一種污水處理用熱水沖洗式加藥裝置。

　　背景技術

　　在現有的各種污水處理方案中，終端水處理中凈水試劑的使用成為了一種必不可少的輔助方法，因此用于投加藥劑及提高溶解效率的加藥設備在水處理系統中普遍使用。現有的加藥設備主要由溶藥筒、設于溶藥筒上的加藥斗及設于溶藥筒內的攪拌裝置組成，溶藥筒上設有進水管，溶藥筒底部設有連接加藥泵的出水管。凈水試劑通過加藥斗落入溶藥筒內并溶于水中，經出水管通過加藥泵送入水處理系統中。

　　在使用過程中發現，現有加藥設備經常會因溶藥筒內的水汽蒸發而造成加藥斗內壁面較為潮濕，導致部分具有較大黏性和腐蝕性的凈水試劑黏附在加藥斗內壁面上，不僅影響加藥效果，而且還會造成加藥斗被腐蝕損壞，行業內稱為“粘藥”現象，還需要定期的人工清理，影響設備的正常工作，整體效率降低，因此，這一問題有待解決。

　　實用新型內容

　　為解決上述問題，本實用新型提出一種污水處理用熱水沖洗式加藥裝置。

　　本實用新型的技術方案是：

　　一種污水處理用熱水沖洗式加藥裝置，其特征在于：下部的攪拌箱體，在攪拌箱體的頂壁上面設有攪拌電機，攪拌電機的轉軸向下伸出并穿過箱體的頂壁進入到箱體內部，轉軸的下端安裝有攪拌葉片;在箱體的頂壁還設有加藥料斗，該加藥料斗呈上粗下細的錐形，加藥料斗的底部與攪拌箱體的內部連通，箱體的一個側壁的上部設有進水管，箱體的另一個側壁的下部設有出水管，出水管上連接有加藥泵，所述的加藥料斗的上端邊沿設有環形的布水沖洗管，該環形布水沖洗管的下部設有呈圓周分布的若干個沖洗孔，該沖洗孔的出水方向朝向加藥料斗的內表面，所述的環形布水沖洗管連接有熱水源。

　　優選的，所述的布水沖洗管上連接有其循環供水管，該循環供水管的另一端經微循環泵連接至箱體的側壁上部，在循環供水管上設有加熱器。

　　優選的， 所述的進水管上連接有側向的分流管，該分流管的另一端連接至布水沖洗管，分流管上設有加熱器，在進水管靠近箱體的部分設有閥門。

　　優選的，所述的加熱器為電加熱器。

　　優選的，所述的攪拌電機與攪拌水箱的頂壁之間設有減震墊層。

　　本實用新型的技術效果

　　該實用新型的污水處理用熱水沖洗式加藥裝置，在加藥料斗的地方設置了環形的布水沖洗管，能夠沿料斗內表面對附著在加藥料斗上的凈水劑進行沖刷，為了更進一步的提升沖刷的效果，該裝置還對水進行了加熱處理，這樣就能沖刷的更干凈，避免“粘藥”現象的發生。
