申請日2017.11.08

　　公開(公告)日2018.03.16

　　IPC分類號C02F1/00; B01F1/00; B01F7/04

　　摘要

　　一種無動力污水處理用的溶藥裝置，包括箱體、箱體上部的上蓋，在箱體的上蓋上設有加藥口、粗加水管、細加水管，所述的箱體內的上部設有縱截面成直角梯形的溶藥翻斗，該溶藥翻斗中部通過轉軸支撐在箱體的兩個側壁之間，溶藥翻斗的后側壁為豎直側壁，前側壁為傾斜側壁，溶藥翻斗在空載時的重心位于轉軸和后側壁之間，溶藥翻斗在水加滿后的重心位于轉軸和前側壁之間;在溶藥翻斗的后側壁下部設有后限位托桿，在前側壁的下部設有前限位托桿，前限位托桿和后限位托桿兩端固定在箱體內壁上，所述的加藥口和細加水管正對溶藥翻斗的內部，所述的粗加水管正對溶藥翻斗的后側壁外面直通下面的箱體。該裝置整個溶藥的過程不須外加動力進行攪拌，節能降耗。

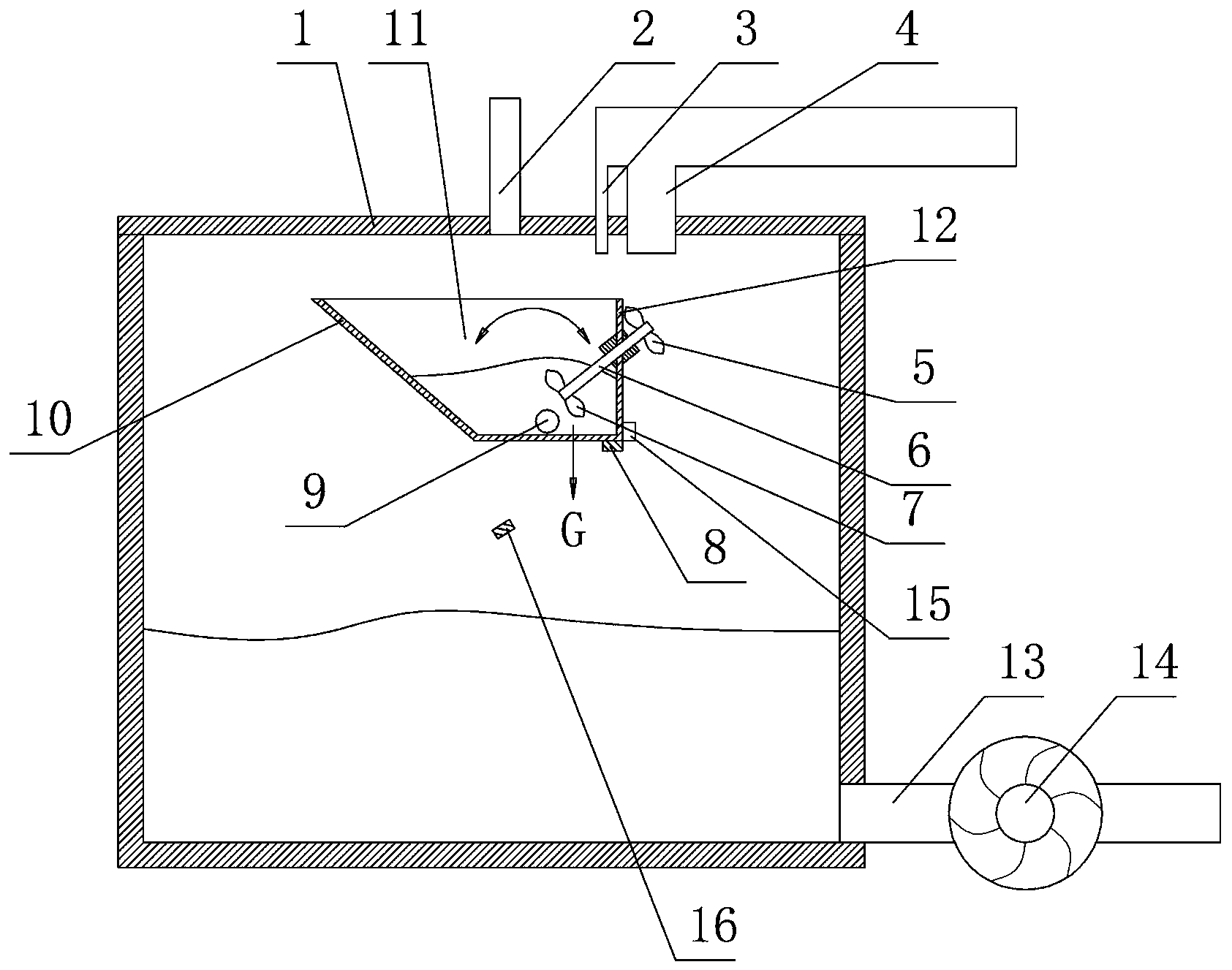

　　摘要附圖



　　權利要求書

　　1.一種無動力污水處理用的溶藥裝置，包括箱體、箱體上部的上蓋，在箱體的上蓋上設有加藥口、粗加水管、細加水管，其特征在于：所述的箱體內的上部設有縱截面成直角梯形的溶藥翻斗，該溶藥翻斗中部通過轉軸支撐在箱體的兩個側壁之間，溶藥翻斗的后側壁為豎直側壁，前側壁為傾斜側壁，溶藥翻斗在空載時的重心位于轉軸和后側壁之間，溶藥翻斗在水加滿后的重心位于轉軸和前側壁之間;在溶藥翻斗的后側壁下部設有后限位托桿，在前側壁的下部設有前限位托桿，前限位托桿和后限位托桿兩端固定在箱體內壁上，所述的加藥口和細加水管正對溶藥翻斗的內部，所述的粗加水管正對溶藥翻斗的后側壁外面直通下面的箱體。

　　2.根據權利要求1所述的一種無動力污水處理用的溶藥裝置，其特征在于：所述的溶藥翻斗的后側壁上設有穿過后側壁的攪拌軸，該攪拌軸傾斜布置，攪拌軸的外端高，里端低，攪拌軸的兩端均安裝有葉輪，攪拌軸外端的葉輪位于粗加水管的正下方。

　　3.根據權利要求1所述的一種無動力污水處理用的溶藥裝置，其特征在于：所述的箱體的側壁的下部設有出水管，出水管上還連接有加藥泵，用于將混合后的藥水送到水處理的反應設備內。

　　4.根據權利要求1所述的一種無動力污水處理用的溶藥裝置，其特征在于：所述的溶藥翻斗的后側壁下端固定連接有配重塊。

　　說明書

　　無動力污水處理用的溶藥裝置

　　技術領域

　　本實用新型涉及環保裝備的技術領域，特別是涉及一種無動力污水處理用的溶藥裝置。

　　背景技術

　　隨著人類科學的進步與發展，節能與環保已成為當今世界的兩大主題。其中污水處理與再利用也成為重中之重。

　　污水處理的不可避免的工藝環節就是要加入一些凈水劑等藥品，現有的加藥裝置都是通過往攪拌箱中進行加水加藥然后進行溶解，一般的攪拌過程都是采用電動機帶動攪拌軸進行攪拌，整個攪拌過程需要克服整箱水的阻力進行攪拌，比較浪費電力，有待改進。

　　實用新型內容

　　為解決上述問題，本實用新型提出一種無動力污水處理用的溶藥裝置。

　　本實用新型的技術方案是：

　　一種無動力污水處理用的溶藥裝置，包括箱體、箱體上部的上蓋，在箱體的上蓋上設有加藥口、粗加水管、細加水管，其特征在于：所述的箱體內的上部設有縱截面成直角梯形的溶藥翻斗，該溶藥翻斗中部通過轉軸支撐在箱體的兩個側壁之間，溶藥翻斗的后側壁為豎直側壁，前側壁為傾斜側壁，溶藥翻斗在空載時的重心位于轉軸和后側壁之間，溶藥翻斗在水加滿后的重心位于轉軸和前側壁之間;在溶藥翻斗的后側壁下部設有后限位托桿，在前側壁的下部設有前限位托桿，前限位托桿和后限位托桿兩端固定在箱體內壁上，所述的加藥口和細加水管正對溶藥翻斗的內部，所述的粗加水管正對溶藥翻斗的后側壁外面直通下面的箱體。

　　優選的，所述的溶藥翻斗的后側壁上設有穿過后側壁的攪拌軸，該攪拌軸傾斜布置，攪拌軸的外端高，里端低，攪拌軸的兩端均安裝有葉輪，攪拌軸外端的葉輪位于粗加水管的正下方。

　　優選的，所述的箱體的側壁的下部設有出水管，出水管上還連接有加藥泵，用于將混合后的藥水送到水處理的反應設備內。

　　優選的，所述的溶藥翻斗的后側壁下端固定連接有配重塊。

　　本實用新型的技術效果

　　該實用新型采用翻斗進行初步溶藥，然后通過重心的變化使整個翻斗內的液體整斗倒入到下面的箱體時產生的沖力進行二次溶藥，來實現藥品的溶解，沒有動力，節能降耗。

　　為了提升藥品的溶解的效率，同時還在翻斗后側壁增加了一個促進溶解的攪拌軸，該攪拌軸的外端葉輪在粗進水管的沖力作用下進行旋轉，帶動翻斗內部的里端葉輪轉動促進溶解，同樣的，該攪拌軸的動力來自與粗水管的水的沖力，無需外加其他動力即可旋轉。
