申請日2015.11.12

　　公開(公告)日2016.01.20

　　IPC分類號C02F3/12; C02F3/28; C02F9/14

　　摘要

　　一種三級雙內循環生物污泥反應器,池體在豎向方向由兩個三相分離器和隔板分隔為四個區域，依次為厭氧污泥區(1)、兼氧污泥區(2)、好氧污泥區(3)、清水區(14)。該實用新型發明有占地面積小、投資小、安裝方便、抗沖擊能力強、出水穩定、運行費用低、自動化程度高、操作簡便、氮磷去除效果好，可以用于高濃度工業廢水處理、活性污泥減量化和生活污水和醫院污水及其它類似低濃度污水中CODcr、總氮、氨氮及P的去除。

　　權利要求書

　　1.一種三級雙內循環生物污泥反應器,由厭氧污泥區(1)、兼氧污泥區(2)、好氧污泥區(3)、清水區(14)、厭氧固液氣三相分離器(4);好氧固液氣三相分離器(5);厭氧提升液氣水分離器(6)、好氧提升液氣水分離器(7);厭氧提升液上升管(8);好氧提升液上升管(9)、厭氧提升液下降管(10)、好氧提升液下降管(11)、厭氧布水系統(12)、兼氧布水系統(13)、隔板(15)，進水管(16)，有充氧系統(17)，出水管(18)組成。

　　2.根據權利1所述的三級雙內循環生物污泥反應器，其特征是：由厭氧污泥區(1)、兼氧污泥區(2)、好氧污泥區(3)、清水區(14)依次由下而上布置，各個單體區域容積占整個反應器容積的比例范圍是1%～99%。

　　3.根據權利1所述的三級雙內循環生物污泥反應器，其特征是：在厭氧污泥區(1)的上方有厭氧固液氣三相分離器(4);好氧污泥區(2)上方有好氧固液氣三相分離器(5);池體頂部有厭氧提升液氣水分離器(6)和好氧提升液氣水分離器(7)。

　　4.根據權利1所述的三級雙內循環生物污泥反應器，其特征是：厭氧提升液氣水分離器(6)底部有厭氧提升液下降管(10)和厭氧布水系統(12)連接，厭氧布水系統(12)位于由厭氧污泥區(1)的底部;好氧提升液氣水分離器(7)底部有好氧提升液下降管(11)和兼氧布水系統(13)連接，兼氧布水系統(13)位于兼氧污泥區(2)的底部;兼氧污泥區(2)和好氧污泥區(3)之間有隔板(15)，隔板(15)上有單向通道;池體底部有進水管(16);好氧污泥區(3)底部有充氧系統(17)。

　　5.根據權利1所述的三級雙內循環生物污泥反應器，其特征是：反應器的外形可以是圓形、矩形、多邊形，反應器部件構成的材料可以是金屬、塑料的單一元素及其組成。

　　6.根據權利1所述的三級雙內循環生物污泥反應器，其特征是：反應器可以運行厭氧顆粒污泥、厭氧絮狀污泥、好氧顆粒污泥、好氧活性污泥。

　　說明書

　　三級雙內循環生物污泥反應器

　　技術領域

　　本發明適用于高濃度工業廢水處理、活性污泥減量化;也適用于生活污水和醫院污水及其它類似低濃度污水處理�？梢杂糜贑ODcr、總氮、氨氮及P的去除。涉及到厭氧、兼氧和好氧三階段微生物去除有機物的過程和雙內循環顆粒污泥技術的裝置。

　　背景技術

　　近年我國環保技術有很大的發展,在污水處理中的技術多種多樣。生化處理中內循環厭氧顆粒污泥技術得到了廣泛的應用,最典型的工藝有UASB和IC;好氧顆粒污泥技術正處于研發階段，應用到實際工程的案例還未見到。顆粒污泥技術能使污水污泥充分混合和保持相當高的微生物量，同時避免傳統反應器中布水的短流現象,提高反應效率，從而使生化反應容器的容積減少。污水依次通過厭氧、兼氧、好氧、兼氧的反應過程，有利于氮磷的去除。內循環顆粒污泥反應器高徑比大，減少了占地面積和土建工程。

　　單一的內循環厭氧顆粒物污泥反應器出水的CODcr等指標滿足不了環保排放的要求;在去除氮磷的功能上，內循環厭氧顆粒物污泥反應器的處理效果不明�，F(xiàn)有的好氧活性污泥法及其改良工藝對低濃度生活污水中的有機物去除效果雖然好，但在脫氮除磷時需多級回流，且總氮和總磷的去除效果并不理想，消耗能耗較大，構筑物的占地面積大，建設和處理成本偏高。

　　發明內容

　　本發明是綜合了內循環厭氧顆粒污泥技術、好氧顆粒污泥技術、活性污泥技術和淺層沉降技術的一體化技術,解決了上述生化技術的不足,從而使設備的占地面積小,使用的機電設備少,運行簡化,能耗降低,處理效果明顯,投資和運行成本降低。通過控制反應器的參數可以應用于高濃度工業廢水處理、活性污泥減量化和生活污水和醫院污水及其它類似低濃度污水中CODcr、總氮、氨氮及P的去除。

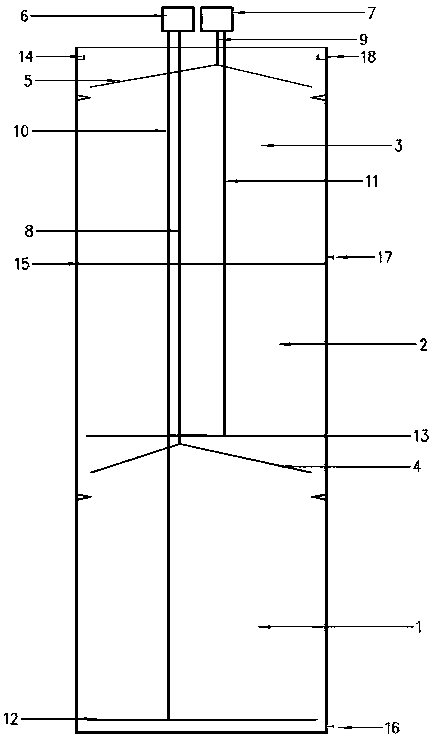

　　本發明從下至上依次分為厭氧污泥區、兼氧污泥區、好氧污泥區和清水區四個部分，裝置外形為圓形或距形。組成特征是：池體在豎向方向由兩個三相分離器和隔板分隔為四個區域，依次為厭氧污泥區(1)、兼氧污泥區(2)、好氧污泥區(3)、清水區(14)。在厭氧污泥區(1)的上方有厭氧固液氣三相分離器(4);好氧污泥區(2)上方有好氧固液氣三相分離器(5);池體頂部有厭氧提升液氣水分離器(6)和好氧提升液氣水分離器(7)。厭氧固液氣三相分離器(4)上有厭氧提升液上升管(8)進入?yún)捬跆嵘�液氣水分離器(6);好氧固液氣三相分離器(5)上有好氧提升液上升管(9)進入好氧提升液氣水分離器(7)。厭氧提升液氣水分離器(6)底部有厭氧提升液下降管(10)和厭氧布水系統(12)連接;好氧提升液氣水分離器(7)底部有好氧提升液下降管(11)和兼氧布水系統(13)連接。兼氧污泥區(2)和好氧污泥區(3)之間有隔板(15)，池體底部有進水管(16)，好氧污泥區(3)底部有充氧系統(17)，清水區(14)外側有出水管(18)。
