申請日2015.11.12
公開(公告)日2016.01.27
IPC分類號D06B3/10; D06B15/09; D06B23/20; D06C7/00; D06B23/04
摘要
本發明公開了一種熱軋無紡布高效雙面親水處理設備，包括熱軋輥、第一帶液輥、第二帶液輥、烘箱、收卷輥和透明防塵罩，所述熱軋輥由花輥和光輥組成，所述第一帶液輥的正下方安裝有第一親水槽，所述第一帶液輥的后下方位置安裝有第二帶液輥，所述第一帶液輥與第二帶液輥之間安裝有導向輥，所述第二帶液輥的正下方安裝有第二親水槽，所述第二帶液輥的前下方位置安裝有第二導輥，所述第二帶液輥的后方安裝有烘箱，所述烘箱內安裝有若干導輥，所述烘箱的后方位置安裝有收卷輥，所述透明防塵罩位于烘箱的前方。本發明一種熱軋無紡布高效雙面親水處理設備，結構合理，在線高效雙面親水及烘干處理，大大減少了勞動成本，提高了無紡布親水處理效果。
權利要求書

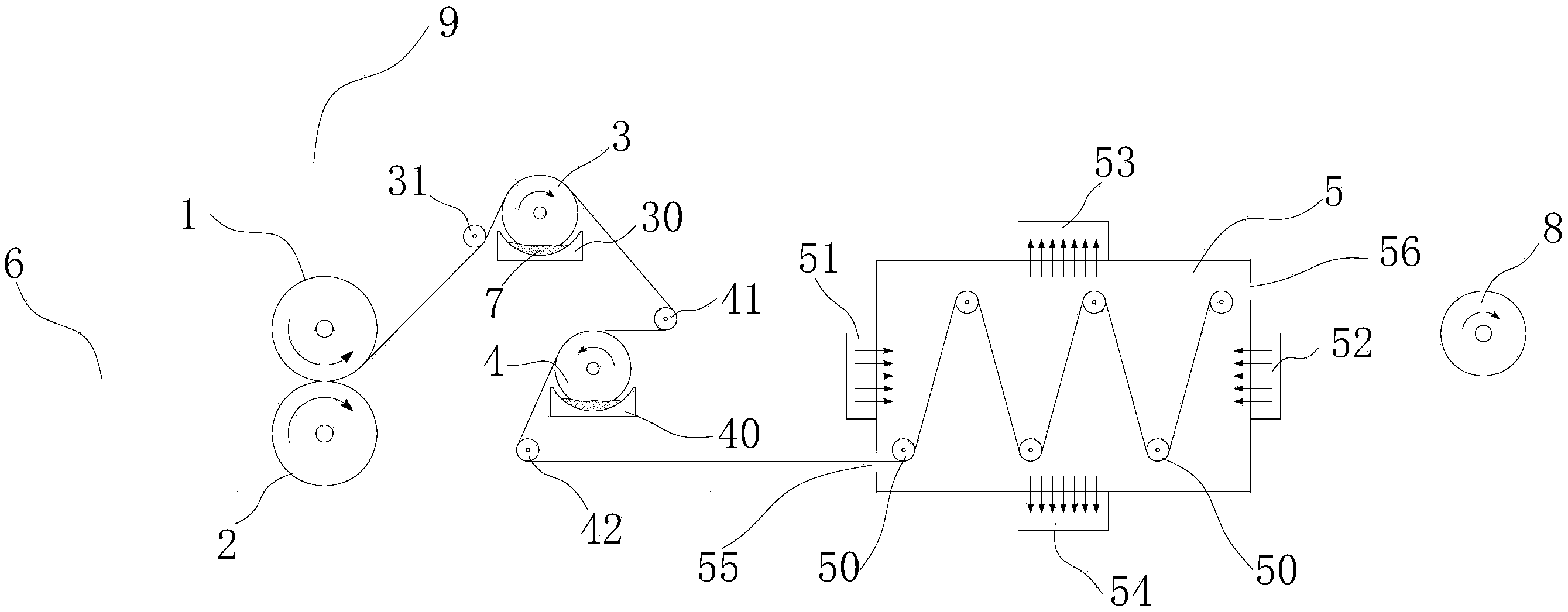

1.一種熱軋無紡布高效雙面親水處理設備，包括熱軋輥、第一帶液輥(3)、第二帶液輥(4)、烘箱(5)、收卷輥(8)和透明防塵罩(9)，其特征在于：所述熱軋輥由花輥(1)和光輥(2)組成，所述花輥(1)位于光輥(2)的正上方，所述花輥(1)與光輥(2)之間穿過無紡布(6)，所述第一帶液輥(3) 位于熱軋輥的后上方位置，所述第一帶液輥(3)與熱軋輥之間安裝有第一導輥(31)，所述第一帶液輥(3)的正下方安裝有第一親水槽(30)，所述第一帶液輥(3)的后下方位置安裝有第二帶液輥(4)，所述第一帶液輥(3)與第二帶液輥(4)之間安裝有導向輥(41)，所述第二帶液輥(4)的正下方安裝有第二親水槽(40)，所述第二帶液輥(4)的前下方位置安裝有第二導輥 (42)，所述第二帶液輥(4)的后方安裝有烘箱(5)，所述烘箱(5)內安裝有若干導輥(50)，所述導輥(50)在烘箱(5)內上下兩排交錯排列，所述烘箱(5)的前側安裝有前熱吹風裝置(51)，所述烘箱(5)的后側安裝有后熱吹風裝置(52)，所述烘箱(5)的上下方分別安裝有上吸風裝置(53)和下吸風裝置(54)，所述烘箱(5)的前箱壁下端開設有進口(55)，所述烘箱 (5)的后箱壁上端開設有出口(56)，所述烘箱(5)的后方位置安裝有收卷輥(8)，所述透明防塵罩(9)位于烘箱(5)的前方，所述熱軋輥、第一帶液輥(3)、第二帶液輥(4)、第一親水槽(30)、第一導輥(31)、第二親水槽(40)、導向輥(41)和第二導輥(42)均由透明防塵罩(9)包覆。
2.如權利要求1所述的一種熱軋無紡布高效雙面親水處理設備，其特征在于：所述無紡布(6)經第一導輥(31)與第一帶液輥(3)的上表面接觸，通過導向輥(41)與第二帶液輥(4)的上表面接觸，再通過第二導輥(42)導向從進口(55)進入烘箱(5)，從出口(56)離開烘箱(5)，與收卷輥(8)連接。
3.如權利要求1所述的一種熱軋無紡布高效雙面親水處理設備，其特征在于：所述第一導輥(31)位于第一帶液輥(3)的前下方位置。
4.如權利要求1所述的一種熱軋無紡布高效雙面親水處理設備，其特征在于：所述導向輥(41)位于第二帶液輥(4)的后方位置。
5.如權利要求1所述的一種熱軋無紡布高效雙面親水處理設備，其特征在于：所述第一親水槽(30)和第二親水槽(40)內裝有親水劑(7)。
6.如權利要求1所述的一種熱軋無紡布高效雙面親水處理設備，其特征在于：所述第一帶液輥(3)、第二帶液輥(4)和導輥(50)均為陶瓷輥，所述第一帶液輥(3)與第二帶液輥(4)的旋轉方向相反。
7.如權利要求1所述的一種熱軋無紡布高效雙面親水處理設備，其特征在于：所述導輥(50)成對安裝，數量為3～6對。
8.如權利要求1所述的一種熱軋無紡布高效雙面親水處理設備，其特征在于：所述前熱吹風裝置(51)、后熱吹風裝置(52)、上吸風裝置(53)和下吸風裝置(54)上均安裝有風速調節裝置，所述前熱吹風裝置(51)和后熱吹風裝置(52)上還安裝有溫度調節裝置。
說明書
一種熱軋無紡布高效雙面親水處理設備
【技術領域】
本發明涉及無紡布生產設備的技術領域，特別涉及一種熱軋無紡布高效雙面親水處理設備。
【背景技術】
無紡布又稱不織布或非織造布，是由定向的或隨機的纖維構成，是新一代環保材料，具有防潮、透氣、柔韌、質輕、不助燃、容易分解、無毒無刺激性、色彩豐富、價格低廉、可循環再用等特點。通常不作任何處理生產出的無紡布拒水性較強，吸水性較低，吸水速度較慢，在應用中，如醫療用品、衛生護理用品，親水無紡布的親水作用，可以使液體快速傳導到吸收芯體中。
親水無紡布在生活當中隨處可見，我們經�？吹降某扇嘶驄雰河媚虿粷瘛⒓揖由畋貍涞哪ú�、女士用的衛生巾等等，都是由親水無紡布制成，親水無紡布具有很強的液體吸附性，對人體無害，方便實用。
目前，無紡布的親水處理分為在線式和離線式，而在線式處理工序繁雜，且親水處理效果較差，且處理效果低，往往只對無紡布的單面進行處理，離線式工序更加多，生產效率低且需要投入大量的人力物力，增加了生產成本，且在線式和離線式的烘箱往往體積大，需要較大的占地面積來安置，減小了空間利用率，因此有必要提出一種熱軋無紡布高效雙面親水處理設備。
【發明內容】
本發明的目的在于克服上述現有技術的不足，提供一種熱軋無紡布高效雙面親水處理設備，其旨在解決現有技術中無紡布親水處理效率低，只單面親水處理，親水效果較差，親水劑浪費嚴重且烘干設備體積龐大，空間占有率大的技術問題。
為實現上述目的，本發明提出了一種熱軋無紡布高效雙面親水處理設備，包括熱軋輥、第一帶液輥、第二帶液輥、烘箱、收卷輥和透明防塵罩，所述熱軋輥由花輥和光輥組成，所述花輥位于光輥的正上方，所述花輥與光輥之間穿過無紡布，所述第一帶液輥位于熱軋輥的后上方位置，所述第一帶液輥與熱軋輥之間安裝有第一導輥，所述第一帶液輥的正下方安裝有第一親水槽，所述第一帶液輥的后下方位置安裝有第二帶液輥，所述第一帶液輥與第二帶液輥之間安裝有導向輥，所述第二帶液輥的正下方安裝有第二親水槽，所述第二帶液輥的前下方位置安裝有第二導輥，所述第二帶液輥的后方安裝有烘箱，所述烘箱內安裝有若干導輥，所述導輥在烘箱內上下兩排交錯排列，所述烘箱的前側安裝有前熱吹風裝置，所述烘箱的后側安裝有后熱吹風裝置，所述烘箱的上下方分別安裝有上吸風裝置和下吸風裝置，所述烘箱的前箱壁下端開設有進口，所述烘箱的后箱壁上端開設有出口，所述烘箱的后方位置安裝有收卷輥，所述透明防塵罩位于烘箱的前方，所述熱軋輥、第一帶液輥、第二帶液輥、第一親水槽、第一導輥、第二親水槽、導向輥和第二導輥均由透明防塵罩包覆。
作為優選，所述無紡布經第一導輥與第一帶液輥的上表面接觸，通過導向輥與第二帶液輥的上表面接觸，再通過第二導輥導向從進口進入烘箱，從出口離開烘箱，與收卷輥連接。
作為優選，所述第一導輥位于第一帶液輥的前下方位置。
作為優選，所述導向輥位于第二帶液輥的后方位置。
作為優選，所述第一親水槽和第二親水槽內裝有親水劑。
作為優選，所述第一帶液輥、第二帶液輥和導輥均為陶瓷輥，所述第一帶液輥與第二帶液輥的旋轉方向相反。
作為優選，所述導輥成對安裝，數量為3～6對。
作為優選，所述前熱吹風裝置、后熱吹風裝置、上吸風裝置和下吸風裝置上均安裝有風速調節裝置，所述前熱吹風裝置和后熱吹風裝置上還安裝有溫度調節裝置。
本發明的有益效果：與現有技術相比，本發明提供的一種熱軋無紡布高效雙面親水處理設備，結構合理，在熱軋輥與烘箱之間設置親水輥，改善了現有技術中無紡布直接浸入親水劑中，造成親水劑浪費嚴重且污染設備和環境的現狀，通過兩個親水輥和一個導向輥輕松實現無紡布雙面親水處理，不僅節省了大量親水劑，親水處理速度快，同時保證了無紡布各處均沾附親水劑，親水處理效果好，烘箱由前后兩側吹風、上下兩側吸風，內部循環導向的方式取代目前下側吹風，內部直線導向方式，大大減小了烘箱的體積，同時增加了無紡布在烘箱內的行走行程，且內部空氣高速循環流動，風速及溫度可調，提升了無紡布的烘干速度和烘干效果，大大減少了勞動成本。
本發明的特征及優點將通過實施例結合附圖進行詳細說明。
