申請日2015.11.12

　　公開(公告)日2016.02.24

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種垃圾滲濾液處理系統及工藝，該處理系統包括滲濾液調節池、苛化池、曝氣池、沉淀池、過濾池、納濾裝置、反滲透裝置以及出水池，各裝置依次通過管道連接，所述苛化池、曝氣池及沉淀池為一體化設備。所述一體化設備集物化過程和硝化反硝化過程于一體，較好的維持了厭氧、兼氧、好氧菌群的生存環境，增加了降解各種有機物的能力;同時，生化處理后的膜分離技術極大的提高了出水水質質量，提高了出水排放標準。

　　權利要求書

　　1.一種垃圾滲濾液處理系統，包括滲濾液調節池、苛化池、曝氣池、沉淀池、過濾池、納濾裝置、反滲透裝置以及出水池，各裝置依次通過管道連接，其特征在于：所述苛化池、曝氣池及沉淀池為一體化設備，所述納濾裝置和反滲透裝置都設置有清潔裝置。

　　2.根據權利要求1所述的一種垃圾滲濾液處理系統，其特征在于：所述清潔裝置是用含有清洗劑和殺菌劑的水對納濾裝置及反滲透裝置進行清洗。

　　3.根據權利要求1所述的一種垃圾滲濾液處理系統，其特征在于：所述過濾池包括無紡織物過濾裝置和超濾裝置。

　　4.根據權利要求1所述的一種垃圾滲濾液處理系統，其特征在于：所述調節池和一體化設備之間設置有泵，所述過濾池和納濾裝置之間設置泵。

　　5.根據權利要求1所述的一種垃圾滲濾液處理系統，其特征在于：所述裝置包括污泥池，污泥池與納濾裝置通過管道連接。

　　6.一種垃圾滲濾液處理工藝，包括預處理、反硝化、硝化、膜分離工藝，其特征在于：包括步驟，

　　1)收集的垃圾滲濾液進入調節池;

　　2)滲濾液由調節池進入苛化池，同時在苛化池投加氫氧化鈣和脫色劑;苛化處理后直接進入曝氣池進行硝化反應;之后進入沉淀池，沉淀后分為上清液和污泥，污泥排放到污泥池，上清液進入過濾池;

　　3)上清液經過過濾池中的無紡織物過濾裝置和超濾裝置，處理液首先通過無紡織物過濾裝置，之后處理液通過超濾裝置進行過濾，過濾后的處理液通過高壓泵將處理液送入納濾裝置;

　　4)處理液通過納濾裝置和反滲透裝置過濾，得到上清液和濃縮液，濃縮液回流通過納濾/反滲透雙膜進行二級處理，二級處理后的濃縮液排入污泥池，上清液排入出水池。

　　7.根據權利要求6所述的一種垃圾滲濾液處理工藝，其特征在于：所述步驟2)的苛化池內按體積比例分?jǐn)?shù)為10%-20%加入氫氧化鈣， PH值保持在9.5-11之間，加入脫色劑。

　　8.根據權利要求7所述的一種垃圾滲濾液處理工藝，其特征在于：所述脫色劑通過體積比例分?jǐn)?shù)為2%-6%的聚合氯化鋁和體積比例分?jǐn)?shù)為3%-7%的聚丙烯酰胺加水得到的混合物。

　　9.根據權利要求7所述的一種垃圾滲濾液處理工藝，其特征在于：所述氫氧化鈣用比例為10:1-30:1之間的水和氫氧化鈣配制。

　　10.根據權利要求8所述的垃圾滲濾液處理工藝，其特征在于：所述聚合氯化鋁通過比例為比例30:1-50:1的水和聚合氯化鋁配制，聚丙烯酰胺通過比例為6:1-15:1的水和聚丙烯酰胺配制。

　　說明書

　　一種垃圾滲濾液處理系統及工藝

　　技術領域

　　本發明涉及垃圾處理領域，尤其是涉及一種垃圾滲濾液處理系統及工藝。

　　背景技術

　　隨著經濟發展和城市化進程的加快，城市生活垃圾的產量在急劇增加。根據我國垃圾處理“無害化、減量化、資源化”的原則，將有一大批生活垃圾衛生填埋場要新建。而垃圾滲濾液是否處理達標排放，是衡量一個填埋場是否合格的重要指標之一。

　　垃圾滲濾液主要來源于三個部分，即生活污水本身含有的和填埋過程中發生厭氧生物反應生成的水分、填埋區內的雨水匯集和淺層地表滲流水。垃圾滲濾液成份復雜，含有許多有害的有機化合物和重金屬。據對北方地區一批垃圾填埋場滲濾液的抽樣測定，有機污染物多達一百多種，其中含有近20種難以生物降解的雜環類化合物和長鏈有機化合物。垃圾滲濾液有機物濃度和氨氮濃度均很高，屬于典型的難處理高濃度廢水。

　　垃圾滲濾液處理方法主要有預處理、生化處理以及深度處理，其中預處理包括生物法、物理法、化學法等，主要是去除氨氮和無機雜質，或改善滲濾液的可生化性;生化處理包括厭氧法、好氧法等，處理對象主要是滲濾液中的有機污染物和氨氮等;深度處理包括納濾、反滲透、吸附過濾、高級化學氧化等，主要是去除滲濾液中的懸浮物、難生降解有機物和膠體等。

　　近幾年，垃圾滲濾液處理工藝主要采用生化處理，其缺點是：(1)生化處理處理效率受滲濾液中COD、BOD以及NH3-N濃度等的影響，如：對于COD和BOD濃度均很高、NH3-N濃度較低等特點的滲濾水，較好處理;對于COD和BOD濃度均顯著下降，但B/C下降明顯，NH3-N濃度較高等特點的滲濾水，可生化性很差。(2)部分有機物難以通過生物處理降解。因此，研究開發一種具有使?jié)B濾液達到可生化條件的預處理、生化處理、完成生化處理未能除去的污染物等步驟的滲濾液處理工藝亟待解決。

　　發明內容

　　為了解決現有技術中存在的上述問題，本發明提供了一種垃圾滲濾液處理系統及工藝，有效地解決了滲濾液處理采用生化處理的短板，確保出水達到排放標準。

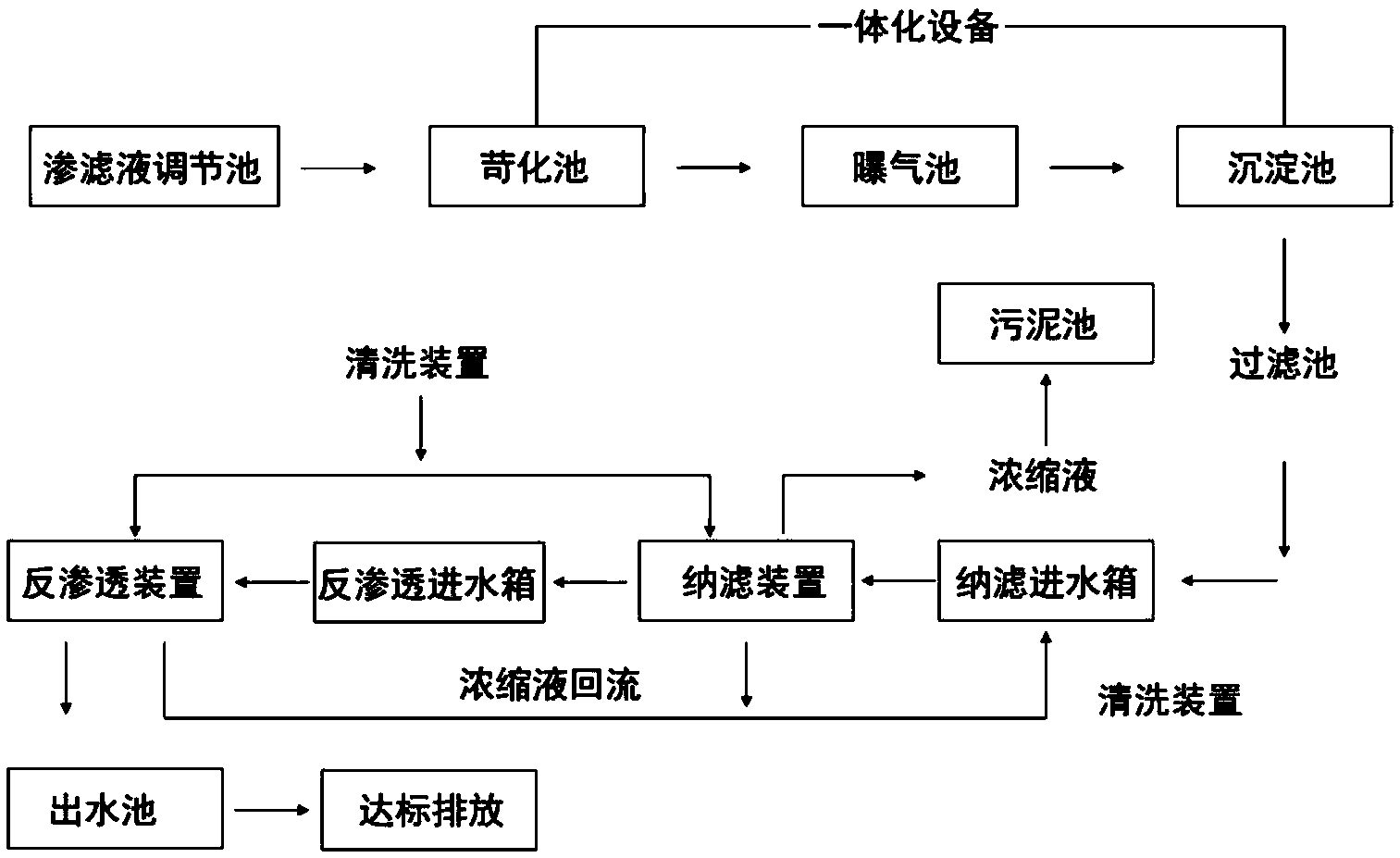

　　為實現上述目的所采用的技術方案是：一種垃圾滲濾液處理系統，包括滲濾液調節池、苛化池、曝氣池、沉淀池、過濾池、納濾裝置、反滲透裝置以及出水池，各裝置依次通過管道連接，所述苛化池、曝氣池及沉淀池為一體化設備。所述一體化設備集物化過程和硝化反硝化過程于一體，集苛化反應、厭氧、缺氧、好氧、循環回流于一體，較好的維持了厭氧、兼氧、好氧菌群的生存環境，形成一個完整的生態環境，各種微生物菌群協同工作，增加了降解各種有機物的能力，所述納濾裝置和反滲透裝置都設置有清潔裝置，該清潔裝置有效提高了裝置膜元件的分離性能、降低膜元件更換頻率、提高出水水質。

　　所述清潔裝置是用含有清洗劑和殺菌劑的水對納濾裝置及反滲透裝置進行清洗。設備正常運行時，通過系統預先設定，每間隔一段時間(一般3-6小時)要進行自動沖洗，該清洗過程能有效的對納濾裝置及反滲透裝置進行殺菌、清洗等，同時可延長納濾裝置和反滲透裝置中膜元件的使用壽命。所述殺菌劑可采用MB881、TH-410等，配比濃度為1%～5%。清洗劑可采用MC511、MC103等，配比濃度為1%～5%。

　　所述過濾池包括無紡織物過濾裝置和超濾裝置。無紡織物過濾裝置為一層或多層無紡織物過濾層，處理液首先通過無紡織物過濾裝置，將處理液中的固體顆粒、懸浮物及有機污染物等過濾掉，之后處理液通過超濾裝置進行過濾，上清液中的微生物菌體、沉淀物等被分離出來，使水質得到進一步提高。

　　所述調節池和一體化設備之間設置有泵，所述過濾池和納濾裝置之間設置泵。通過泵將處理液輸送到下一個裝置，提高整個工藝流程的處理效率。

　　所述裝置包括污泥池，污泥池與納濾裝置通過管道連接。經過納濾裝置處理后得到的濃縮液排放到污泥池，之后通過提升泵排放到調節池做回灌處理。

　　一種垃圾滲濾液處理工藝，包括預處理、反硝化、硝化、膜分離工藝，包括步驟：

　　(1)收集的垃圾滲濾液進入調節池，均衡水質水量;

　　(2)滲濾液由調節池進入苛化池進行缺氧反硝化、酸化難降解有機物，提高可生化性，同時在苛化池投加氫氧化鈣和脫色劑，氨化有機氮、提高PH值、除去膠體物質、磷及懸浮物;苛化處理后直接進入曝氣池進行硝化反應，分解有機污染物、降低滲濾液中的氨氮濃度、金屬共沉淀等;之后進入沉淀池，沉淀后分為上清液和污泥，污泥排放到污泥池，上清液進入過濾池;

　　(3)上清液經過過濾池中的無紡織物過濾裝置和超濾裝置，處理液首先通過無紡織物過濾裝置，將處理液中的固體顆粒、懸浮物及有機污染物等過濾掉;之后處理液通過超濾裝置進行過濾，上清液中的微生物菌體、沉淀物等被分離出來，使水質得到進一步提高，使水質進一步提高，之后通過高壓泵將處理液送入納濾裝置;

　　(4)處理液通過納濾裝置和反滲透系統過濾，除去水中的大部分離子、SiO2、有機物膠體等，得到上清液和濃縮液，濃縮液回流通過納濾/反滲透雙膜進行二級處理，二級處理后的濃縮液排入污泥池，上清液排入出水池。

　　所述步驟(4)的苛化池內按體積比例分?jǐn)?shù)為10%-20%加入氫氧化鈣，PH值保持在9.5-11之間，加入脫色劑。

　　所述脫色劑通過體積比例分?jǐn)?shù)為2%-6%的聚合氯化鋁和體積比例分?jǐn)?shù)為3%-7%的聚丙烯酰胺加水得到的混合物。

　　所述氫氧化鈣用比例為10:1-30:1之間的水和氫氧化鈣配制。

　　所述聚合氯化鋁通過比例為30:1-50:1的水和聚合氯化鋁配制，聚丙烯酰胺通過比例為6:1-15:1的水和聚丙烯酰胺配制。

　　與現有技術相比，本發明的有益效果是：(1)將預處理、生物處理、膜分離技術聯合用以處理垃圾滲濾液，提高了處理系統的集成化程度和可重復利用性;(2)利用預處理調控滲濾液，使其易生化處理，并以膜分離技術作為后續保證工藝;(3)與單生化處理工藝相比，提高滲濾液處理效率，達到較高的排放要求。
