申請日2017.11.07

　　公開(公告)日2018.01.23

　　IPC分類號C02F9/06; C25C1/00; C02F101/20

　　摘要

　　本發明涉及一種含重金屬廢水處理系統，包括攪拌池、沉淀池、壓濾裝置、清水池、溶解裝置、萃取與反萃裝置、電解裝置、金屬存放室，廢水先進入攪拌池，然后進入沉淀池，然后通過壓濾裝置，壓濾后得到的水進入清水池;壓濾后得到的污泥進入溶解裝置，然后進入萃取與反萃裝置，然后進入電解裝置電解，得到的金屬放入金屬存放室。本發明系統投入與產出比好，綠色環保，能耗小，易于實現工業化規模生產。

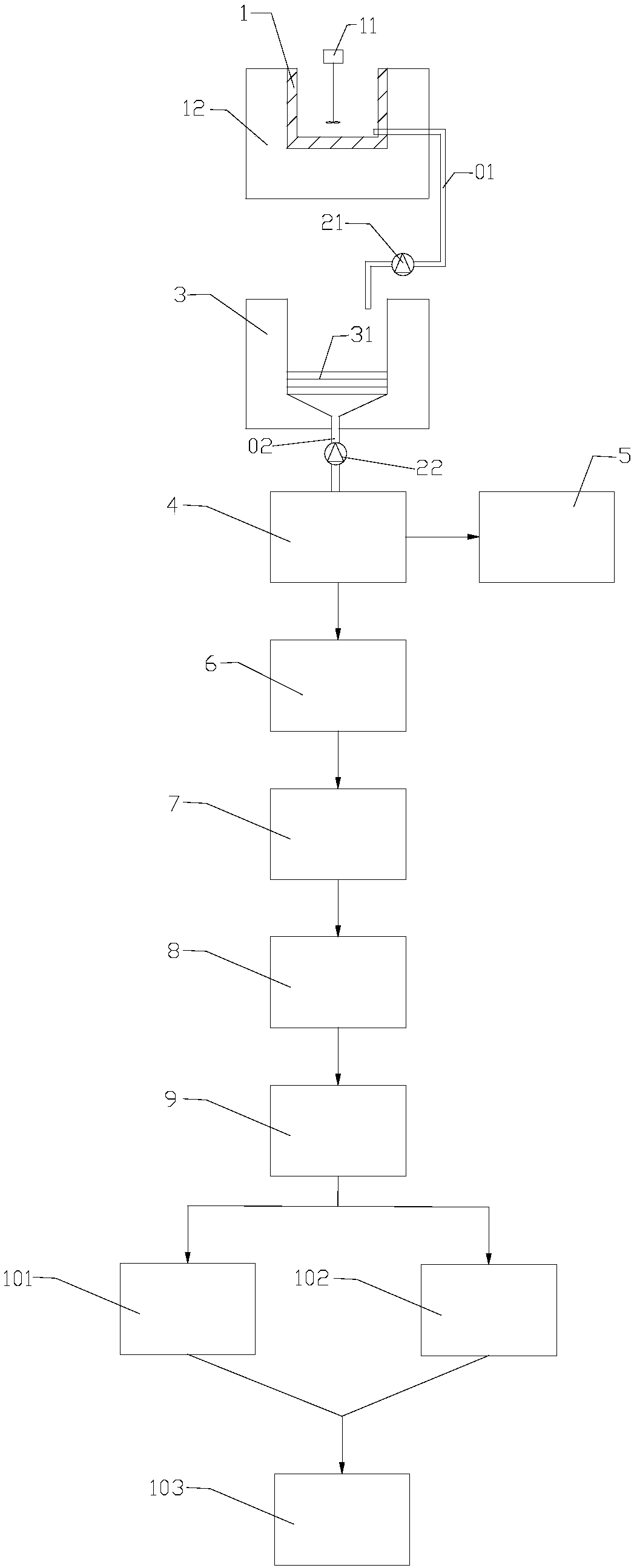

　　摘要附圖



　　權利要求書

　　1.一種含重金屬廢水處理系統，包括攪拌池、沉淀池、壓濾裝置、清水池、溶解裝置、萃取與反萃裝置、電解裝置、金屬存放室，廢水先進入攪拌池，然后進入沉淀池，然后通過壓濾裝置，壓濾后得到的水進入清水池;壓濾后得到的污泥進入溶解裝置，然后進入萃取與反萃裝置，然后進入電解裝置電解，得到的金屬放入金屬存放室。

　　2.根據權利要求1所述的系統，還包括還原焙燒爐，通過萃取與反萃裝置后的溶液經過蒸發結晶后，將結晶物放入還原焙燒爐進行還原，得到金屬物。

　　3.根據權利要求1所述的系統，還包括干燥室，壓濾后得到的污泥先進入干燥室進行干燥，然后進入溶解裝置。

　　4.根據權利要求3所述的系統，還包括焙燒室，經過干燥室干燥后的污泥進入焙燒室焙燒，固體產物再進入溶解裝置溶解，氣體產物進行收集再利用。

　　5.根據權利要求1所述的系統，廢水從攪拌池通過帶有第一水泵的第一管道進入到沉淀池，所述第一管道的一端設置在所述攪拌池的池底，另一端設置在所述沉淀池的上方。

　　6.根據權利要求1所述的系統，所述攪拌池四周設置有烘干室。

　　7.根據權利要求1所述的系統，廢水從沉淀池通過帶有第二水泵的第二管道進入壓濾裝置。

　　8.根據權利要求1所述的系統，所述攪拌池中心處設置有電動攪拌機。

　　9.根據權利要求1所述的系統，所述沉淀池的底部設置有過濾層，該過濾層用于放置重金屬吸附材料。

　　10.根據權利要求9所述的系統，所述過濾層底部設置所述第二管道的一端，第二管道的另一端設置在壓濾裝置的入口。

　　說明書

　　一種含重金屬廢水處理系統

　　技術領域

　　本發明涉及廢水處理的環保領域，具體為一種含重金屬廢水處理系統。

　　背景技術

　　隨著人類社會的不斷發展，經濟開發帶來效益的同時，也產生了很多污染。工業“三廢”劇增以及汽車尾氣排放量的增加，人類生存環境中的土壤、水體以及植物中重金屬污染日趨嚴重，成為經濟、社會與環境協調發展中凸現的生態問題。重金屬一般不能被生物降解，一旦進入水體或土壤中則很難清除，可通過食物鏈途徑進入人體從而造成許多疾病(如癌癥等)的發生。

　　重金屬污染與其他有機化合物的污染不同。不少有機化合物可以通過自然界本身物理的、化學的或生物的凈化，使有害性降低或解除。而重金屬具有富集性，很難在環境中降解。目前我國由于在重金屬的開采、冶煉、加工過程中，造成不少重金屬如鉛、汞、鎘、鈷、鎳等進入大氣、水、土壤引起嚴重的環境污染。隨廢水排出的重金屬，即使?jié)舛刃�，也可在藻類和底泥中積累，被魚和貝類體表吸附，產生食物鏈濃縮，從而造成公害。水體中金屬有利或有害不僅取決于金屬的種類、理化性質，而且還取決于金屬的濃度及存在的價態和形態，即使有益的金屬元素濃度超過某一數值也會有劇烈的毒性，使動植物中毒，甚至死亡。重金屬在人體內能和蛋白質及各種酶發生強烈的相互作用，使它們失去活性，也可能在人體的某些器官中富集，如果超過人體所能耐受的限度，會造成人體急性中毒、亞急性中毒、慢性中毒等，對人體會造成很大的危害。

　　水體的重金屬污染已經成為當今世界最嚴重的環境之一。其廢水處理一直是讓環保人員頭痛的問題，由于不同行業所產生的廢水重金屬的類別及濃度不同，甚至有著天壤之別，如果直接模仿或者套用傳統工藝，會存在針對性差、效率低、出水水質不達標等問題。因此，含重金屬廢水處理已經成為各個領域所面對的緊迫向題。

　　發明內容

　　針對上述現有技術的缺點，本發明提供一種綠色的、成本低的重金屬廢水處理系統。

　　本發明解決上述技術問題采用以下技術方案：一種含重金屬廢水處理系統，包括攪拌池、沉淀池、壓濾裝置、清水池、溶解裝置、萃取與反萃裝置、電解裝置、金屬存放室，廢水先進入攪拌池，然后進入沉淀池，然后通過壓濾裝置，壓濾后得到的水進入清水池;壓濾后得到的污泥進入溶解裝置，然后進入萃取與反萃裝置，然后進入電解裝置電解，得到的金屬放入金屬存放室。

　　作為優選，還包括還原焙燒爐，通過萃取與反萃裝置后的溶液經過蒸發結晶后，將結晶物放入還原焙燒爐進行還原，得到金屬物。

　　作為優選，還包括干燥室，壓濾后得到的污泥先進入干燥室進行干燥，然后進入溶解裝置。

　　作為進一步優選，還包括焙燒室，經過干燥室干燥后的污泥進入焙燒室焙燒，固體產物再進入溶解裝置溶解，氣體產物進行收集再利用。

　　作為優選，廢水從攪拌池通過帶有第一水泵的第一管道進入到沉淀池，所述第一管道的一端設置在所述攪拌池的池底，另一端設置在所述沉淀池的上方。

　　作為優選，所述攪拌池四周設置有烘干室。

　　作為優選，廢水從沉淀池通過帶有第二水泵的第二管道進入壓濾裝置。

　　作為優選，所述攪拌池中心處設置有電動攪拌機。

　　作為優選，所述沉淀池的底部設置有過濾層，該過濾層用于放置重金屬吸附材料。

　　作為進一步優選，所述過濾層底部設置所述第二管道的一端，第二管道的另一端設置在壓濾裝置的入口。

　　本發明與現有技術相比具有如下優點：本發明廢水處理系統的工藝簡單、設備不復雜，反應條件容易達到，反應也易控制，處理廢水量大;本發明系統所需的裝置和處理池，建設成本低，投入少，見效快，利益效果顯著;采用本發明制取回收的金屬純度高，再用價值也高，本發明系統投入與產出比好，綠色環保，能耗小，易于實現工業化規模生產。
