申請日2017.11.07

　　公開(公告)日2018.01.16

　　IPC分類號C02F3/00; C02F3/34

　　摘要

　　本發明涉及一種適于寒冷區域的污水池保溫方法及采用該方法保溫的污水池，利用適當尺寸與數量的規則和/或不規則分布的懸浮塊漂浮在污水池的水面上，通過漂浮物對水面的遮擋有效地減少池內熱能流失以達到保溫目的，所述，懸浮塊在水面上的覆蓋率不低于90%，且懸浮塊之間留有縫隙，污水池中反應所產生的氣體可以從懸浮塊間的縫隙內有效的排出，并且維持污水池中含氧量以滿足污水處理反應的正常進行。本發明結構簡單，價格低廉，且使用和維修方便，是適合于寒冷區域使用的污水池保溫技術。

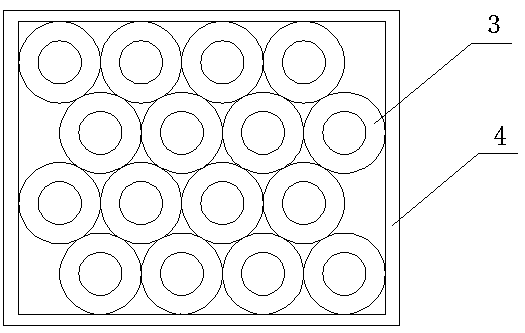

　　摘要附圖



　　權利要求書

　　1.一種適于寒冷區域的污水池，包括池體，其特征在于所述池體的水面上設有若干漂浮的懸浮塊，所述懸浮塊的排列方式為規則排列或者為不規則排列。

　　2.根據權利要求1所述的適于寒冷區域的污水池，其特征在于所述懸浮塊在水面上的覆蓋率不低于90%，且懸浮塊之間留有縫隙。

　　3.根據權利要求1所述的適于寒冷區域的污水池，其特征在于所述懸浮塊依次均勻的間隔排列(依據尺寸計算，在均勻排列的情況下，相鄰懸浮塊之間存在設計間隙)或均勻的緊密排列(相鄰懸浮塊之間緊挨在一起但允許存在施工所需的配合間隙，在懸浮塊之間不相互疊壓或擠壓變形的情況下，除間隔排列之外的排列方式即為緊密排列)，所述排列方式為設計排列方式或均勻分布狀態下的理論排列方式，在實際使用中，允許因懸浮塊漂浮移動而改變實際的排列方式。

　　4.根據權利要求1所述的適于寒冷區域的污水池，其特征在于所述懸浮塊的外形呈圓形或圓形環(垂直投影的基本輪廓為圓形或圓弧形)，且采用緊密排列方式排列。

　　5.根據權利要求1所述的適于寒冷區域的污水池，其特征在所述懸浮塊的上部表面采用黑色材料制成或者設有黑色涂層，所述懸浮塊的下部表面采用白色材料制成或者設有白色涂層。

　　6.根據權利要求1-5任一所述的適于寒冷區域的污水池，其特征在于所述懸浮塊包括外部保護殼體和內部隔熱填料，所述保護殼體為空心圓環狀，所述空心圓環狀的環形橫截面優選呈圓形或橢圓形，所述空心圓環內徑處設有隔熱填料安裝口，所述隔熱填料通過所述安裝口填充在所述空心圓環空心處和所述空心圓環內徑內側。

　　7.根據權利要求6所述的適于寒冷區域的污水池，其特征在于所述隔熱填料位于所述空心圓環內徑內側的部分上下兩個面為平面，且高度不超出所述保護殼體，所述隔熱填料優選發泡聚氨酯。

　　8.根據權利要求7所述的適于寒冷區域的污水池，其特征在于所述保護殼體外側設有花紋狀結構，所述保護殼體至少包括一層耐腐蝕材料。

　　9.根據權利要求8所述的適于寒冷區域的污水池，其特征在于所述保護殼體為廢舊輪胎。

　　10.一種適于寒冷區域的污水池保溫方法，其特征在于利用適當尺寸與數量的規則和/或不規則分布的懸浮塊漂浮在污水池的水面上，通過漂浮物對水面的遮擋有效地減少池內熱能流失，所述污水池采用權利要求1-9中任意一項所述的適于寒冷區域的污水池。

　　說明書

　　適于寒冷區域的污水池保溫方法及采用該方法保溫的污水池

　　技術領域

　　本發明涉及一種污水池保溫方法及采用該方法保溫的污水池，這種保溫方法適應于溫度相對較低的寒冷區域。

　　背景技術

　　生化法是目前生活污水處理的主要辦法，該辦法利用好氧或厭氧生物菌通過新陳代謝的作用達到降低污水中有機物的目的，由于在此過程中所需要的微生物的活性、群落的組成、細胞的生長、活性污泥的凝聚沉降性、好氧池氧轉移效率以及水的運動粘度系數等因素均受到溫度的影響。

　　在水溫低于13℃的情況下，生物處理效率開始明顯降低;當水溫低于4℃時，污泥活性幾乎為零。其中生物脫氮的處理效率受溫度的影響比較大，硝化反應的適宜溫度為20℃～30℃，當溫度下降到15℃以下時，硝化速度開始下降，溫度達到5℃以下時硝化反應完全停止;反硝化反應的適宜溫度為20℃～40℃，當溫度低于15℃時，反硝化菌的繁殖速率開始降低，相應代謝速率也隨之降低。

　　在我國北方溫度相對較低區域的冬季，如果不采用保溫措施，露天污水池會因池內溫度降低而不能有效的運行。目前采用最有效的保溫方式是將污水池設置在室內，通過建筑物自身的保溫作用或輔以相應保溫設施進行保溫，但這種方式需要大量的投資，并將大幅度增大污水處理的成本，以致難以推廣應用。另一種方式是在污水池上鋪設具有保溫性能的保溫膜，這種方式盡管在一定環境溫度下能夠保證污水池內的溫度，但卻隔離了污水池與大氣環境的接觸，使污水池失去了從大氣環境中獲得溶解氧的復氧能力，導致污水池內的生態環境變化，不僅難以達到好氧生化的凈化效果，還會大量散發異味。因此，如何以較為簡單的方式保持溫度相對較低的寒冷區域的的污水池溫度，使之能夠在較低的環境溫度下運行，成為了我國水處理技術中一個急需解決的問題。

　　發明內容

　　為解決上述技術問題，本發明提供了一種適于寒冷區域的污水池保溫方法及采用該方法保溫的污水池，這種方法能夠在溫度相對較低的環境條件下滿足污水池的保溫要求，同時還能夠兼顧污水池的復氧需求，并且成本低，使用和維修都很方便。

　　本發明的技術方案是：

　　一種適于寒冷區域的污水池保溫方法，利用適當尺寸與數量的規則和/或不規則分布的懸浮塊漂浮在污水池的水面上，通過漂浮物對水面的遮擋有效地減少池內熱能流失，所述污水池采用本發明公開的任意一種適于寒冷區域的污水池。

　　一種適于寒冷區域的污水池，其采用本發明公開的任意一種保溫方法進行保溫，包括池體，所述池體的水面上設有若干漂浮的懸浮塊，所述懸浮塊的排列方式為規則排列或者為不規則排列。這種污水池通過懸浮塊遮擋住部分甚至大部分水面，以降低熱能流失，保持池內生化處理所需的溫度。

　　優選的，所述懸浮塊在水面上的覆蓋率不低于90%，且懸浮塊之間留有縫隙，由此在盡可能多地避免熱能流失的同時，兼顧水體的大氣復氧能力，保證池內水體的溶解氧含量滿足生化需求，維持好氧生態。

　　所述懸浮塊可以依次均勻的間隔排列(依據尺寸計算，在均勻排列的情況下，相鄰懸浮塊之間存在設計間隙)，也可以均勻的緊密排列(相鄰懸浮塊之間緊挨在一起但允許存在施工所需的配合間隙，在懸浮塊之間不相互疊壓或擠壓變形的情況下，除間隔排列之外的排列方式即為緊密排列)，還可采用不規則的排列方式。所述排列方式為設計排列方式或均勻分布狀態下的理論排列方式，在實際使用中，允許因懸浮塊漂浮移動而改變實際的排列方式，當采用各種規則排列方式時，有利于暴露水面的均勻分布，有利于提高復氧能力。

　　所述懸浮塊的外形優選呈圓形或圓形環(垂直投影的基本輪廓為圓形或圓弧形)，且采用緊密排列方式排列，這種構造即可以保證懸浮塊在水面上具有較大的覆蓋率，同時無論懸浮塊如何移動，都能夠保證相鄰懸浮塊之間有未被遮蔽的水面，避免因大量懸浮塊集中遮擋住很大面積的區域而導致該區域局部缺氧。

　　所述懸浮塊的上部表面采用黑色材料制成或者設有黑色涂層，所述懸浮塊的下部表面采用白色材料制成或者設有白色涂層，由此，可以提高懸浮塊吸收陽光的能力，同時還減少懸浮塊對水體內熱能的吸收和向外散發。

　　所述懸浮塊可以采用隔熱材料制成，也可以包括外部保護殼體和內部隔熱填料，由此即實現了隔熱，又克服了現有常用隔熱材料強度不高的缺陷，由于污水內的熱能主要來源于污水池所接納的污水本身，通過設置隔熱填料，能夠明顯有利于保持池內水溫。

　　所述保護殼體優選為空心圓環狀，所述空心圓環狀的環形橫截面優選呈圓形或橢圓形，所述空心圓環內徑處設有隔熱填料安裝口，所述隔熱填料通過所述安裝口填充在所述空心圓環空心處和所述空心圓環內徑內側。

　　所述隔熱填料優選位于所述空心圓環內徑內側的部分上下兩個面為平面，且高度不超出所述保護殼體，這樣不僅有利于在殼體上的安裝操作，而且有利于保證隔熱效能。

　　所述隔熱填料優選發泡聚氨酯。

　　所述保護殼體外側設有花紋狀結構，所述保護殼體至少包括一層耐腐蝕材料，以保證使用壽命，所述外側花紋狀結構的設置，有利于緩沖懸浮塊在水流和/或風作用相互碰撞時的沖擊力，進而減輕因碰撞導致的損壞。

　　所述保護殼體為廢舊輪胎，采用廢舊輪胎，不僅實現了廢物利用，而且還利用輪胎的彈性和耐腐蝕特性，很好地滿足了對殼體的各方面性能要求。

　　本發明的有益效果為：

　　由于采用懸浮塊漂浮在污水池表面，減少污水池水面的暴露面積或比例，大幅度減少了池內污水的蒸發量，減少了池內污水與大氣環境之間的熱傳導、熱對流和熱輻射，進而減少了污水池的熱能流失，以達到保溫目的，通過申請人的實驗，這種保溫方式適應于我國北方大部分區域露天污水池在冬季的保溫要求，同時還保留了污水池水面與大氣環境的一定接觸面積，同時還由于懸浮塊能夠在池內水流和風的作用下移動和上下浮動，對水面起到了一定的攪動作用，增強了大氣氧的溶解和溶解氧在水里的擴撒，由此使污水池具有一定的復氧能力，能夠有效地減輕因保溫對池內水體復氧能力的影響，使水中具有保持基本運行的溶解氧含量，在較大程度上減輕甚至基本避免了因保溫導致的凈化效果下降和散發明顯異味等問題。本發明結構簡單，價格低廉，且使用和維修方便，是適合于相對寒冷區域的實用型污水池保溫技術。
