申請日2015.11.12

　　公開(公告)日2016.03.30

　　IPC分類號C02F1/52

　　摘要

　　一種含油廢水一體化處理裝置，包括一個罐體，罐體上方外側壁固定安裝有加藥罐，加藥罐中的藥劑通過管道加入廢水形成加藥廢水，加藥廢水從罐體的下方輸入罐體并從下向上溢流至罐體的上方形成上清液排出至罐體下部的過濾層后排出罐體;罐體的下方從外到內依次同心布置有過濾層以及攪拌區、混凝區和沉淀區，加藥廢水通過管道沿?cái)嚢鑵^(qū)的上部切向旋流輸入攪拌區;攪拌區的下部與混凝區的下部連通;混凝區的上部與沉淀區的上部連通;加藥罐的上方設置有加藥口，內部設置有攪拌葉片。本實用新型的上述含油廢水一體化處理裝置采用一體化設計，利用同一個罐體將加藥、攪拌、混凝、沉淀、過濾形成為一體，安裝、運輸和運行維護方便。

　　權利要求書

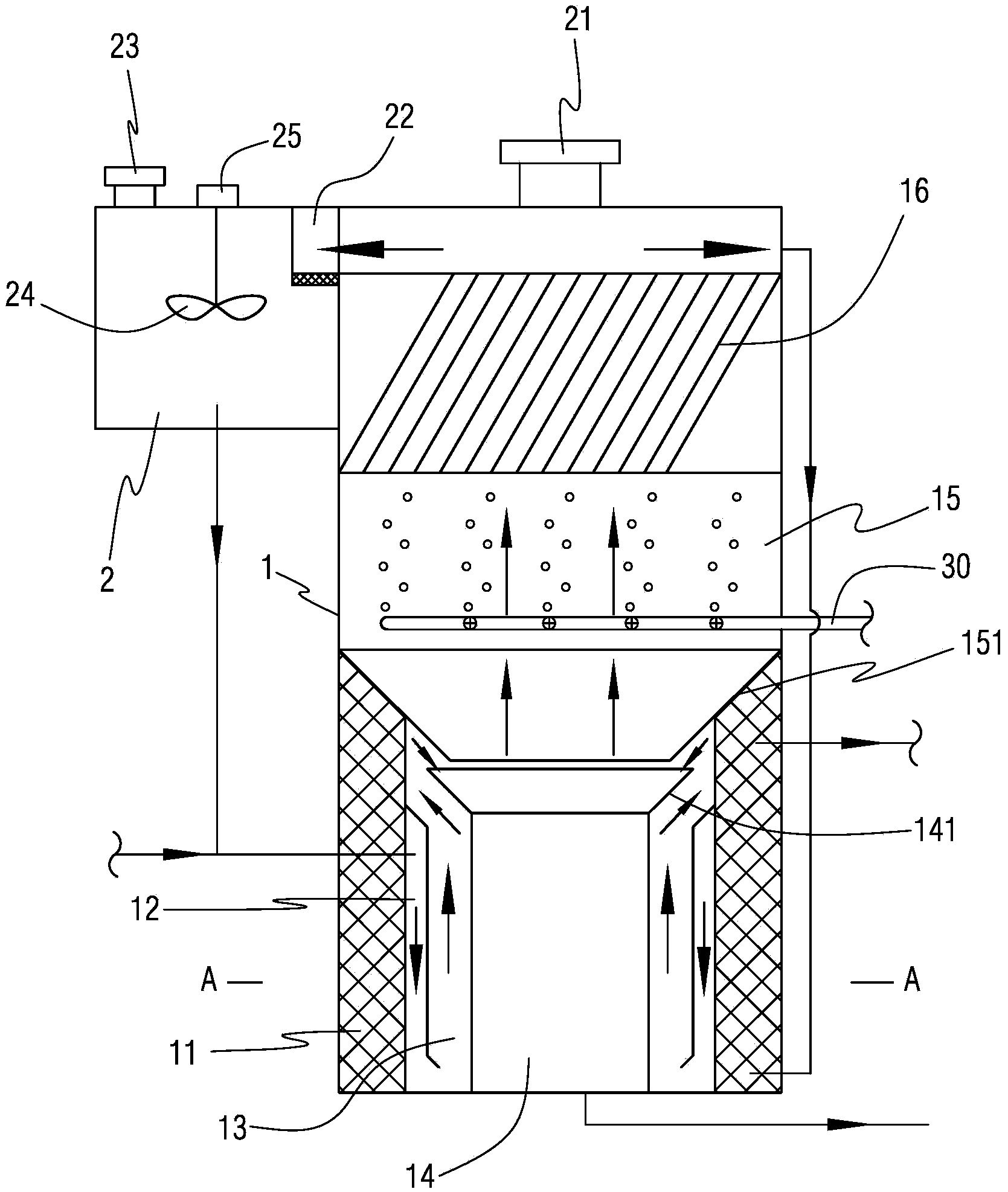

　　1.一種含油廢水一體化處理裝置，包括一個罐體(1)，其特征在于，所述罐體(1)上方外側壁固定安裝有加藥罐(2)，所述加藥罐(2)中的藥劑通過管道加入所述廢水形成加藥廢水，所述加藥廢水從所述罐體(1)的下方輸入所述罐體(1)并從下向上溢流至所述罐體(1)的上方形成上清液排出至所述罐體(1)下部的過濾層(11)后排出所述罐體(1);所述罐體(1)的下方從外到內依次同心布置有所述過濾層(11)以及攪拌區(12)、混凝區(13)和沉淀區(14)，所述加藥廢水通過管道沿所述攪拌區(12)的上部切向旋流輸入所述攪拌區(12);所述攪拌區(12)的下部與所述混凝區(13)的下部連通;所述混凝區(13)的上部與所述沉淀區(14)的上部連通;所述加藥罐(2)的上方設置有加藥口(23)，所述加藥罐(2)的內部設置有攪拌葉片(24)。

　　2.如權利要求1所述的含油廢水一體化處理裝置，其特征在于，同心布置的所述過濾層(11)、攪拌區(12)、混凝區(13)以及沉淀區(14)的上方形成有一個廢水緩沖區(15)。

　　3.如權利要求2所述的含油廢水一體化處理裝置，其特征在于，所述廢水緩沖區(15)具有一個錐形底部(151)，所述錐形底部(151)覆蓋所述過濾層(11)、攪拌區(12)以及混凝區(13)的上部，所述沉淀區(14)的上部與所述錐形底部(151)的下部連通。

　　4.如權利要求3所述的含油廢水一體化處理裝置，其特征在于，所述沉淀區(14)的上部形成有一個喇叭口(141)，所述喇叭口(141)的上部直徑大于所述錐形底部(151)的下部直徑。

　　5.如權利要求2-4之一所述的含油廢水一體化處理裝置，其特征在于，所述廢水緩沖區(15)的上方設置有沉淀斜板(16)，所述沉淀斜板(16)的上方形成所述上清液。

　　6.如權利要求1所述的含油廢水一體化處理裝置，其特征在于，所述加藥罐(2)內部設置有一個將所述上清液引入所述加藥罐(2)的過濾倉(22)。

　　7.如權利要求3所述的含油廢水一體化處理裝置，其特征在于，所述廢 水緩沖區(15)中設置有一個或多個均布有孔洞的空氣釋放管(30)。

　　8.如權利要求7所述的含油廢水一體化處理裝置，其特征在于，所述空氣釋放管(30)設置在所述錐形底部(151)的上方。

　　說明書

　　含油廢水一體化處理裝置

　　技術領域

　　本實用新型涉及環保領域的廢水處理裝置，尤其涉及一種含油廢水一體化處理裝置。

　　背景技術

　　石油石化領域的油氣開采、石油煉制、油品儲存/運輸/銷售等環節都會產生含油廢水，含油廢水的處理不僅僅是一個環保問題，而且已經成為生產過程中的一個重要環節。含油廢水主要含有石油類、COD、BOD、多環芳烴(PAHs)、揮發酚、固體懸浮物(SS)以及氨氮等污染物，現有技術通常采用氣浮分離技術以及旋流離心分離技術進行處理。但是，由于現有技術中，旋流離心分離過程中待處理水整體處于旋流狀態，旋轉區域過大，無法保證含油廢水承受足夠的旋流強度以及所承受旋流強度的均勻性，因此預計很難取得較好的分離效果。此外，現有的油水分離結構也易于被含油廢水中的固體懸浮物堵塞，現場實際運行過程中必然需要頻繁停運更換清理，維護成本很高。

　　同時，隨著污水排放標準的進一步提高，現有含油廢水處理之后的末端廢水仍然需要進一步處理才能符合新的排放標準，現有技術通常采用加藥處理來進一步去除和降低COD以及氨氮濃度，尚無成熟工藝設備可供參考，難度大，效率低。而采用一些成熟工藝設備進行處理，存在設備體積龐大，一體化程度不高，不便于安裝、運輸，難以在偏遠地區使用。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種含油廢水一體化處理裝置，以減少或避免前面所提到的問題。

　　具體來說，本實用新型提供了一種含油廢水一體化處理裝置，所述裝置采用一體化設計，加藥、攪拌、混凝、沉淀、過濾可利用同一個罐體加以實現，安裝、運輸和運行維護方便，結構簡單、體積小、成本低，便于推廣應 用。

　　為解決上述技術問題，本實用新型提出了一種含油廢水一體化處理裝置，包括一個罐體，所述罐體上方外側壁固定安裝有加藥罐，所述加藥罐中的藥劑通過管道加入所述廢水形成加藥廢水，所述加藥廢水從所述罐體的下方輸入所述罐體并從下向上溢流至所述罐體的上方形成上清液排出至所述罐體下部的過濾層后排出所述罐體;所述罐體的下方從外到內依次同心布置有所述過濾層以及攪拌區、混凝區和沉淀區，所述加藥廢水通過管道沿所述攪拌區的上部切向旋流輸入所述攪拌區;所述攪拌區的下部與所述混凝區的下部連通;所述混凝區的上部與所述沉淀區的上部連通;所述加藥罐的上方設置有加藥口，所述加藥罐的內部設置有攪拌葉片。

　　優選地，同心布置的所述過濾層、攪拌區、混凝區以及沉淀區的上方形成有一個廢水緩沖區。

　　優選地，所述廢水緩沖區具有一個錐形底部，所述錐形底部覆蓋所述過濾層、攪拌區以及混凝區的上部，所述沉淀區的上部與所述錐形底部的下部連通。

　　優選地，所述沉淀區的上部形成有一個喇叭口，所述喇叭口的上部直徑大于所述錐形底部的下部直徑。

　　優選地，所述廢水緩沖區的上方設置有沉淀斜板，所述沉淀斜板的上方形成所述上清液。

　　優選地，所述加藥罐內部設置有一個將所述上清液引入所述加藥罐的過濾倉。

　　優選地，所述廢水緩沖區中設置有一個或多個均布有孔洞的空氣釋放管。

　　優選地，所述空氣釋放管設置在所述錐形底部的上方。

　　本實用新型的含油廢水一體化處理裝置，可用于石油石化領域的油氣開采、石油煉制、油品儲存/運輸/銷售等環節產生的含油廢水的末端廢水的進一步凈化處理，所述含油廢水一體化處理裝置采用一體化設計，利用同一個罐體將加藥、攪拌、混凝、沉淀、過濾形成為一體，安裝、運輸和運行維護方便，結構簡單、體積小、成本低，便于推廣應用。
