申請日2017.11.07

　　公開(公告)日2018.01.19

　　IPC分類號C02F9/10

　　摘要

　　一種含鹽含油廢水除油蒸發結晶器，涉及一種廢水除油蒸發結晶器。本發明針對目前蒸發結晶器存在分離除油效果不佳，不能長時間連續分離除油的技術問題。本發明由筒體、擋流錐體、擋板、結晶室油/水分離罐和蒸發室油/水分離罐組成;蒸發室油/水分離罐設置在筒體外部的中下部;結晶室油/水分離罐設置在筒體外部的上部;結晶室進料收集漏斗固定在筒體的內壁中部且與筒體的內壁密封;所述的擋流錐體設置在結晶室浮油收集漏斗上方;蒸發室浮油收集漏斗的第一下管固定在擋流錐體中軸線上的通孔中。本發明除油蒸發結晶器具有兩級除油、連續運行的特點，同時具有易于控制、分離除油不受蒸發室壓力波動的影響、可進行常壓或減壓蒸發結晶的優點。

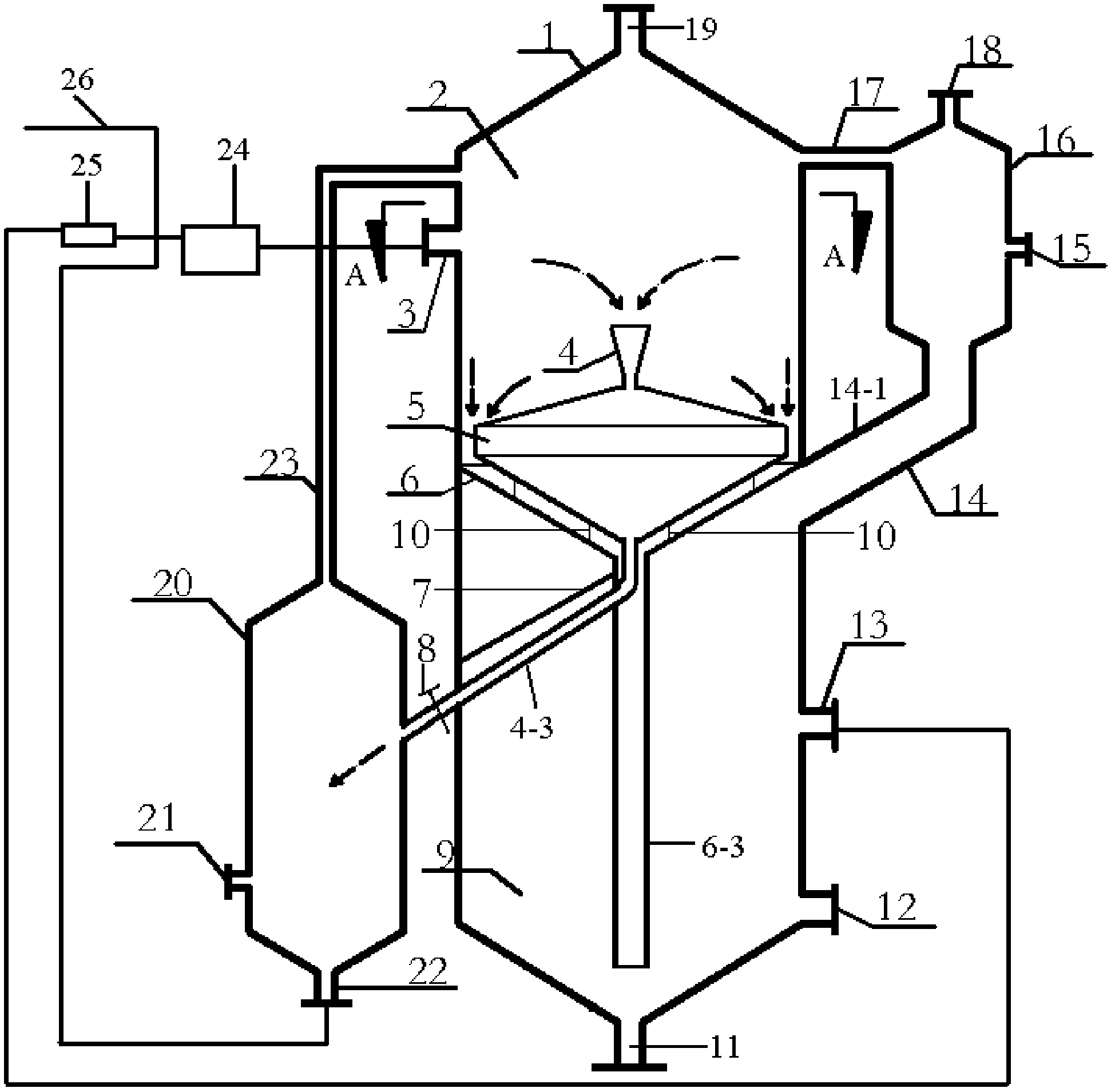

　　摘要附圖



　　權利要求書

　　1.一種含鹽含油廢水除油蒸發結晶器，其特征在于含鹽含油廢水除油蒸發結晶器是由筒體(1)、蒸發室浮油收集漏斗(4)、擋流錐體(5)、結晶室進料收集漏斗(6)、擋板(7)、結晶室油/水分離罐(16)、結晶室油/水分離罐連通管(17)、換熱器(24)、循環泵(25)、蒸發室油/水分離罐(20)和蒸發室油/水分離罐連通管(23)組成;

　　蒸發室油/水分離罐(20)設置在筒體(1)外部的中下部，蒸發室油/水分離罐(20)的頂部通過蒸發室油/水分離罐連通管(23)與筒體(1)的上部連通，蒸發室油/水分離罐(20)的側壁中下部設置第一排油口(21)，蒸發室油/水分離罐(20)的底部設置第一排液口(22);

　　結晶室油/水分離罐(16)設置在筒體(1)外部的上部，結晶室油/水分離罐(16)的上部通過結晶室油/水分離罐連通管(17)與筒體(1)的上部連通，結晶室油/水分離罐(16)的側壁中下部設置第二排油口(15)，結晶室油/水分離罐(16)的頂部設置放空口(18)，結晶室油/水分離罐(16)的底部通過結晶室油/氣排出管(14)與筒體(1)的中部連通;所述的結晶室油/氣排出管(14)為空心圓柱體;

　　所述的筒體(1)的側壁為圓柱體結構，結晶室進料收集漏斗(6)的開口(6-2)的直徑與筒體(1)的內壁直徑相等，結晶室進料收集漏斗(6)的開口(6-2)的外沿固定在筒體(1)的內壁中部且與筒體(1)的內壁密封，結晶室進料收集漏斗(6)的開口(6-2)向上;結晶室進料收集漏斗(6)的下管(6-3)上部靠近蒸發室油/水分離罐(20)處設置一個開孔(6-4);所述的結晶室油/氣排出管(14)最高的母線(14-1)的延長線與結晶室進料收集漏斗(6)的開口(6-2)外壁的一條母線重合;

　　所述的擋流錐體(5)由第一圓臺(5-1)，第二圓臺(5-3)和圓柱體(5-2)組成;所述的第一圓臺(5-1)面積較大的底面與圓柱體(5-2)的一個端面重合且第一圓臺(5-1)面積較大的底面直徑與圓柱體(5-2)的端面直徑相等;所述的第二圓臺(5-3)面積較大的底面與圓柱體(5-2)的另一個端面重合且第二圓臺(5-3)面積較大的底面直徑與圓柱體(5-2)的端面直徑相等;擋流錐體(5)內部為空心結構，且第一圓臺(5-1)面積較小的底面和第二圓臺(5-3)面積較小的底面為通孔(5-4)結構;所述的圓柱體(5-2)的端面直徑小于筒體(1)的內壁直徑;所述的擋流錐體(5)設置在結晶室進料收集漏斗(6)的開口(6-2)正上方，擋流錐體(5)的中軸線與結晶室進料收集漏斗(6)的中軸線重合，第一圓臺(5-1)朝上，且所述的第二圓臺(5-3)的側壁(5-3-1)通過多個支撐桿(10)與結晶室進料收集漏斗(6)的開口內壁(6-1)固定，第二圓臺(5-3)的側壁(5-3-1)與結晶室進料收集漏斗(6)的開口內壁(6-1)平行;

　　蒸發室浮油收集漏斗(4)的下管分為第一下管(4-2)和第二下管(4-3)，第一下管(4-2)的一端和蒸發室浮油收集漏斗(4)的開口(4-1)連通，第一下管(4-2)的另一端和第二下管(4-3)連通，第一下管(4-2)和第二下管(4-3)的夾角為鈍角;蒸發室浮油收集漏斗(4)的第一下管(4-2)固定在擋流錐體(5)中軸線上的通孔(5-4)中，蒸發室浮油收集漏斗(4)的開口(4-1)在擋流錐體(5)的正上方，第二下管(4-3)依次穿過結晶室進料收集漏斗(6)的開孔(6-4和筒體(1)的側壁與蒸發室油/水分離罐(20)的中上部連通;在筒體(1)和蒸發室油/水分離罐(20)之間的第二下管(4-3)上設置第一閥門(8);

　　在筒體(1)的側壁上部與蒸發室油/水分離罐連通管(23)的連接處下方設置循環進料口(3)，在筒體(1)的頂部設置蒸汽出口(19)，在筒體(1)的底部設置排料口(11)，在筒體(1)的側壁與結晶室油/氣排出管(14)連接處的下方依次設置循環液出口(13)和晶體懸液出口(12);所述的循環進料口(3)與筒體(1)的外壁相切;所述的循環進料口(3)與換熱器(24)的出口連通，換熱器(24)的入口分別與第一排液口(22)、物料進料口(26)和循環液出口(13)連通，在循環液出口(13)和換熱器(24)之間設置循環泵(25);

　　擋板(7)為橢圓形，擋板(7)的圓心處為圓孔(7-1)，圓孔(7-1)的直徑與結晶室進料收集漏斗(6)的下管(6-3)的直徑相等，擋板(7)設置在筒體(1)的內部，結晶室進料收集漏斗(6)的下管(6-3)穿過圓孔(7-1)且與圓孔(7-1)密封固定，擋板(7)的圓周與筒體(1)的內壁密封固定;所述的結晶室油/氣排出管(14)最高的母線(14-1)在擋板(7)所在的平面上;

　　筒體(1)內部擋流錐體(5)的上方空間為蒸發室(2)，筒體(1)內部擋板(7)的下方空間為結晶室(9)。

　　2.根據權利要求1所述的一種含鹽含油廢水除油蒸發結晶器，其特征在于所述的結晶室進料收集漏斗(6)的圓錐角為100°～120°。

　　3.根據權利要求1所述的一種含鹽含油廢水除油蒸發結晶器，其特征在于所述的擋流椎體(5)的第一圓臺(5-1)的圓錐角為120°～150°。

　　4.根據權利要求1所述的一種含鹽含油廢水除油蒸發結晶器，其特征在于所述的擋流椎體(5)的第二圓臺(5-3)的圓錐角為100°～120°。

　　5.根據權利要求1所述的一種含鹽含油廢水除油蒸發結晶器，其特征在于所述的蒸發室浮油收集漏斗(4)的圓錐角為30°～60°。

　　說明書

　　一種含鹽含油廢水除油蒸發結晶器

　　技術領域

　　本發明涉及一種廢水除油蒸發結晶器。

　　背景技術

　　蒸發結晶是處理工業廢水(或廢液)的常用方法，其中蒸發結晶器對蒸發結晶過程中結晶品質和蒸發效率起著極其重要作用，是蒸發結晶工藝流程中的關鍵設備。

　　在含鹽含有機物廢水(或廢液)蒸發濃縮結晶過程中，受廢水(或廢液)組成物料性質的影響，有些含有少量油或油狀物的廢水會隨著水分蒸發、鹽濃度增加而逐漸析出有機物——油，在蒸發結晶器中出現油/水/固三相物料的結晶濃縮混合液，其中大部分油浮在液體上部而影響水蒸發效率，若油積累過多時油會粘附在鹽表面或包裹在鹽中，直接影響以回收鹽為目標的廢水蒸發結晶產品的品質質量。對于這類在蒸發結晶過程中析出油相的廢水(或廢液)，需要在蒸發結晶器中連續分離出油，即需要蒸發結晶器具有高效分離油的功能。

　　在目前工業生產中，常用的蒸發結晶器種類有強制循環蒸發結晶器、DTB蒸發結晶器、奧斯陸蒸發結晶器等，這些蒸發結晶器針對的是濃縮結晶過程中液相始終為均一相的含鹽廢水(或物料)，結晶器中沒有設置專門的分離油的結構體，不適合蒸發濃縮過程中有油相析出的物料，不能有效實現油的分離。有些蒸發結晶器經改造后在結晶區設有油的收集聚集區，但收油除油效果差，有的不能連續除油，油累積到一定量時必須停車除油，影響生產。

　　可見，目前的蒸發結晶器存在分離除油效果不佳，不能長時間連續分離除油，對某些含鹽含有機物廢水(或廢液)蒸發效率低、所得的結晶鹽品質差的問題。所以，尋求設置專門除油結構單元的蒸發結晶器，以實現高效連續分離去除蒸發濃縮液中的油，成為含鹽含有機物廢水(或廢液)蒸發結晶處理方面難題，亟需解決。

　　發明內容

　　本發明針對目前蒸發結晶器存在分離除油效果不佳，不能長時間連續分離除油的技術問題，提供一種含鹽含油廢水除油蒸發結晶器。

　　本發明的含鹽含油廢水除油蒸發結晶器是由筒體1、蒸發室浮油收集漏斗4、擋流錐體5、結晶室進料收集漏斗6、擋板7、結晶室油/水分離罐16、結晶室油/水分離罐連通管17、換熱器24、循環泵25、蒸發室油/水分離罐20和蒸發室油/水分離罐連通管23組成;

　　蒸發室油/水分離罐20設置在筒體1外部的中下部，蒸發室油/水分離罐20的頂部通過蒸發室油/水分離罐連通管23與筒體1的上部連通，蒸發室油/水分離罐20的側壁中下部設置第一排油口21，蒸發室油/水分離罐20的底部設置第一排液口22;

　　結晶室油/水分離罐16設置在筒體1外部的上部，結晶室油/水分離罐16的上部通過結晶室油/水分離罐連通管17與筒體1的上部連通，結晶室油/水分離罐16的側壁中下部設置第二排油口15，結晶室油/水分離罐16的頂部設置放空口18，結晶室油/水分離罐16的底部通過結晶室油/氣排出管14與筒體1的中部連通;所述的結晶室油/氣排出管14為空心圓筒體;

　　所述的筒體1的側壁為圓柱體結構，結晶室浮油收集漏斗6的開口6-2的直徑與筒體1的內壁直徑相等，結晶室進料收集漏斗6的開口6-2的外沿固定在筒體1的內壁中部且與筒體1的內壁密封，結晶室進料收集漏斗6的開口6-2向上;結晶室進料收集漏斗6的下管6-3上部靠近蒸發室油/水分離罐20處設置一個開孔6-4;所述的結晶室油/氣排出管14最高的母線14-1的延長線與結晶室進料收集漏斗6的開口6-2外壁的一條母線重合;

　　所述的擋流錐體5由第一圓臺5-1，第二圓臺5-3和圓柱體5-2組成;所述的第一圓臺5-1面積較大的底面與圓柱體5-2的一個端面重合且第一圓臺5-1面積較大的底面直徑與圓柱體5-2的端面直徑相等;所述的第二圓臺5-3面積較大的底面與圓柱體5-2的另一個端面重合且第二圓臺5-3面積較大的底面直徑與圓柱體5-2的端面直徑相等;擋流錐體5內部為空心結構，且第一圓臺5-1面積較小的底面和第二圓臺5-3面積較小的底面為通孔5-4結構;所述的圓柱體5-2的端面直徑小于筒體1的內壁直徑;所述的擋流錐體5設置在結晶室進料收集漏斗6的開口6-2正上方，擋流錐體5的中軸線與結晶室進料收集漏斗6的中軸線重合，第一圓臺5-1朝上，且所述的第二圓臺5-3的側壁5-3-1通過多個支撐桿10與結晶室進料收集漏斗6的開口內壁6-1固定，第二圓臺5-3的側壁5-3-1與結晶室進料收集漏斗6的開口內壁6-1平行;

　　蒸發室浮油收集漏斗4的下管分為第一下管4-2和第二下管4-3，第一下管4-2的一端和蒸發室浮油收集漏斗4的開口4-1連通，第一下管4-2的另一端和第二下管4-3連通，第一下管4-2和第二下管4-3的夾角為鈍角;蒸發室浮油收集漏斗4的第一下管4-2固定在擋流錐體5中軸線上的通孔5-4中，蒸發室浮油收集漏斗4的開口4-1在擋流錐體5的正上方，第二下管4-3依次穿過結晶室進料收集漏斗6的開孔6-4和筒體1的側壁與蒸發室油/水分離罐20的中上部連通;在筒體1和蒸發室油/水分離罐20之間的第二下管4-3上設置第一閥門8;

　　在筒體1的側壁上部與蒸發室油/水分離罐連通管23的連接處下方設置循環進料口3，在筒體1的頂部設置蒸汽出口19，在筒體1的底部設置排料口11，在筒體1的側壁與結晶室油/氣排出管14連接處的下方依次設置循環液出口13和晶體懸液出口12;所述的循環進料口3與筒體1的外壁相切;所述的循環進料口3與換熱器24的出口連通，換熱器24的入口分別與第一排液口22、物料進料口26和循環液出口13連通，在循環液出口13和換熱器24之間設置循環泵25;

　　擋板7為橢圓形，擋板7的圓心處為圓孔7-1，圓孔7-1的直徑與結晶室進料收集漏斗6的下管6-3的直徑相等，擋板7設置在筒體1的內部，結晶室進料收集漏斗6的下管6-3穿過圓孔7-1且與圓孔7-1密封固定，擋板7的圓周與筒體1的內壁密封固定;所述的結晶室油/氣排出管14最高的母線14-1在擋板7所在的平面上;

　　筒體1內部擋流錐體5的上方空間為蒸發室2，筒體1內部擋板7的下方空間為結晶室9。

　　本發明解決了目前的蒸發結晶器存在分離除油效果不佳、不能長時間連續分離除油、對某些含鹽含有機物廢水(或廢液)蒸發效率低、所得的結晶鹽品質差的問題，本發明方法對油的分離去除效率高于99.5%，結晶產品中有機物油含量小于0.02%，可連續分離除油。本發明除油蒸發結晶器具有結構功能完整、兩級除油、連續運行的特點，同時具有易于控制、分離除油不受蒸發室壓力波動的影響、可進行常壓或減壓蒸發結晶的優點。
