申請日2015.11.12

　　公開(公告)日2016.03.23

　　IPC分類號C02F5/00

　　摘要

　　一種內外混合式磁感脈沖除垢防垢水處理設備，包括內管和外管，其中所述的內管是八角管，外管是圓管，八角管的八個外側壁上各安裝有一個外置式磁極盒，相鄰兩個外側壁夾角為135°，八角管內部安裝有三組平行的內置式磁極盒，內置式磁極盒與外置式磁極盒夾角為45°。本實用新型的設備性能可靠，使用方便，無需任何化學藥劑，無需任何外界能源，無需任何人員維護，具有運行周期長等優點，與老的傳統除垢防垢方法對比，不需要大量的維護費用，不對管道造成腐蝕，不對環境造成危害，綠色環保，起到了綠色除垢防垢防腐的功能。

　　權利要求書

　　1.一種內外混合式磁感脈沖除垢防垢水處理設備，其特征在于該設備包括內管和外管，其中所述的內管是八角管，外管是圓管，內管通過八塊內外連接支架板固定在外管內部;

　　所述的八角管的八個外側壁上各安裝有一個外置式磁極盒，相鄰兩個外側壁夾角為135°;所述的八角管內部安裝有三組平行的內置式磁極盒，每組內置式磁極盒包括兩個內置式磁極盒，兩個內置式磁極盒以八角管的中心線為對稱軸呈軸對稱，固定在兩塊內部水平連接支架板之間，相鄰的兩組內部水平連接支架板之間設置兩塊與其呈90°角的內部垂直連接支架板;所述的內置式磁極盒與外置式磁極盒夾角為45°;

　　以八角管的中心線為對稱軸，對稱軸一側的內置式磁極盒中的內置式磁極是N極，外置式磁極盒中的外置式磁極是S極，對稱軸另一側的內置式磁極盒中的內置式磁極是S極，外置式磁極盒中的外置式磁極是N極。

　　2.根據權利要求1所述的一種內外混合式磁感脈沖除垢防垢水處理設備，其特征在于所述的八塊內外連接支架板將內管和外管之間的空間分隔成八條外置式過水通道，每個外置式磁極盒對應一條外置式過水通道。

　　3.根據權利要求1所述的一種內外混合式磁感脈沖除垢防垢水處理設備，其特征在于所述的內部水平連接支架板與八角管內壁之間、相鄰的內部水平連接支架板和內部垂直連接支架板之間的空間是內置式過水通道。

　　4.根據權利要求1所述的一種內外混合式磁感脈沖除垢防垢水處理設備，其特征在于所述的內部水平連接支架板、內部垂直連接支架板和八角管內壁之間的空間是內置式兩端過水通道。

　　5.根據權利要求1所述的一種內外混合式磁感脈沖除垢防垢水處理設備，其特征在于所述的每組內置式磁極盒中的兩個內置式磁極盒和內部水平連接支架板之間的空間是內置式中心過水通道。

　　6.根據權利要求1所述的一種內外混合式磁感脈沖除垢防垢水處理設備，其特征在于所述的內置式磁極和外置式磁極是永磁鐵。

　　說明書

　　一種內外混合式磁感脈沖除垢防垢水處理設備

　　技術領域

　　本實用新型屬于水管道維護技術領域，具體涉及一種內外混合式磁感脈沖除垢防垢水處理設備。

　　背景技術

　　目前大部分企業，如城市的供暖，化工企業的循環水系統，對于水管路中的水垢一般都采用“納離子軟化處理”或者“化學藥劑阻垢處理”。其中的“納離子軟化處理”就是對原水進行軟化處理，具體軟化處理過程是通過樹脂吸服鈣離子，再通過投入鹽，進行交錯軟化處理，并且定期化驗比例，同時定期更換樹脂，但是有鹽類成份就存在腐蝕，使設備的管線嚴重腐蝕，達不到延長設備管線的使用壽命，浪費大量的維護費用，也造成了污染環境。所述的“化學藥劑阻垢處理”中的化學藥劑含有酸性的成份，對設備的管線腐蝕率是很強，長期投入化學藥劑進行阻垢，所排出的廢水，造成了污染環境，也嚴重腐蝕設備及管線。

　　這兩種對水垢的處理方式都是老的傳統工藝，為了解決除垢防垢投入大量的物力、人力、財力、浪費大量的維護費用，也嚴重污染環境，老的傳統觀念，大量的腐蝕設備，影響了設備的使用壽命。

　　發明內容

　　針對現有技術存在的問題，本實用新型提供一種內外混合式磁感脈沖除垢防垢水處理設備，目的是通過物理中的磁感脈沖技術原理除垢防垢，最終實現綠色除垢防垢防腐。

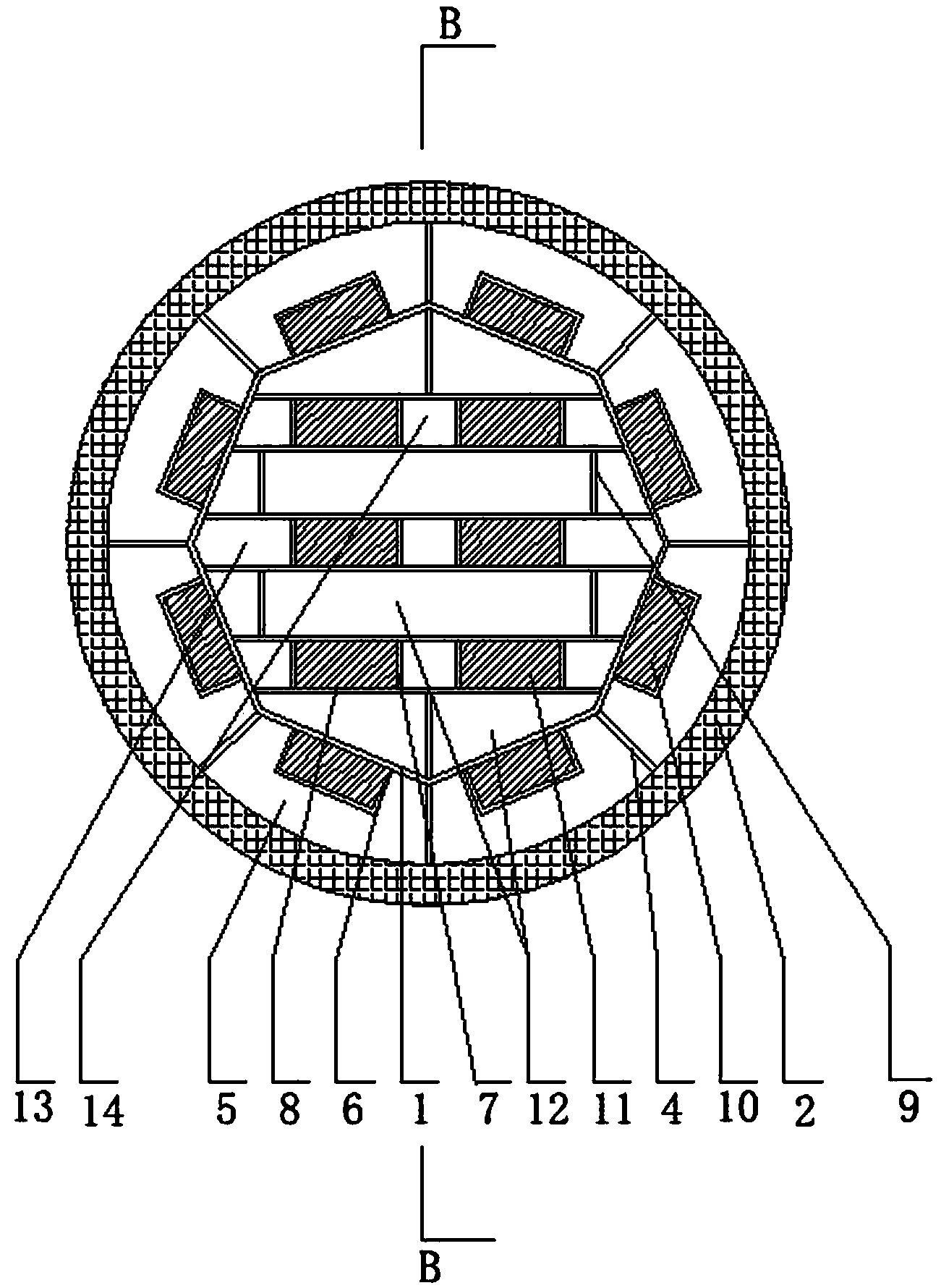

　　實現本實用新型目的的內外混合式磁感脈沖除垢防垢水處理設備，包括內管和外管，其中所述的內管是八角管，外管是圓管，內管通過八塊內外連接支架板固定在外管內部;

　　所述的八角管的八個外側壁上各安裝有一個外置式磁極盒，相鄰兩個外側壁夾角為135°，每個外置式磁極盒對應一條外置式過水通道;所述的八角管內部安裝有三組平行的內置式磁極盒，每組內置式磁極盒包括兩個內置式磁極盒，兩個內置式磁極盒以八角管的中心線為對稱軸呈軸對稱，固定在兩塊內部水平連接支架板之間，相鄰的兩組內部水平連接支架板之間設置兩塊與其呈90°角的內部垂直連接支架板;所述的內置式磁極盒與外置式磁極盒夾角為45°;

　　以八角管的中心線為對稱軸，對稱軸一側的內置式磁極盒中的內置式磁極是N極，外置式磁極盒中的外置式磁極是S極，對稱軸另一側的內置式磁極盒中的內置式磁極是S極，外置式磁極盒中的外置式磁極是N極。

　　其中，所述的八塊內外連接支架板將內管和外管之間的空間分隔成八條外置式過水通道，每個外置式磁極盒對應一條外置式過水通道。

　　所述的內部水平連接支架板與八角管內壁之間、相鄰的內部水平連接支架板和內部垂直連接支架板之間的空間是內置式過水通道。

　　所述的內部水平連接支架板、內部垂直連接支架板和八角管內壁之間的空間是內置式兩端過水通道。

　　所述的每組內置式磁極盒中的兩個內置式磁極盒和內部水平連接支架板之間的空間是內置式中心過水通道。

　　所述的內置式磁極和外置式磁極是永磁鐵。

　　與現有技術相比，本實用新型的特點和有益效果是：

　　本實用新型的內外混合式磁感脈沖除垢防垢水處理設備是依據物理學中的磁感脈沖技術原理對化工企業、石油企業、冶金行業、礦山、機械加工、電力、輕工業產業、造紙、食品、啤酒、中央空調的循環水系統，民用地熱、冷切器、換熱器、醫藥行業及城市公共設施中的供暖熱水鍋爐，井下油田注水機等各種設備輸水管道中的水垢進行處理。

　　在“洛倫磁力”效應的作用下，帶電粒子，以一定速度穿越磁場脈沖曲線時，就會受到磁場力的作用，而偏向某一方向，這一偏轉力稱為“洛倫磁力”，大小由式F=Bqv來決定，式中F=洛倫磁力，B=磁感脈沖強度，q=粒子所帶電荷，V=粒子運動速度，要獲得較大的偏轉力F，就必須增大磁感脈沖強度，和提高粒子的運動速度V。

　　本實用新型中在八角管內部設置三組平行的內置式磁極，在內管和外管之間設置四組平行的外置式磁極，永磁鐵產生平行設置的均勻的磁感脈沖，使管路中流經的水和水中各種物質的物理狀態產生變化，水是極性分子，而鹽類是離子狀態，存在于水中，它們都是以偶極子的形態在磁場脈沖中運動，受“洛倫磁力”的作用，而迅速磁化，并成極性陣列，簡稱極陣，像是“流動的磁體”，這是水及鹽離子磁化后的物理狀態。高強的磁感脈沖還能產生強大的轎頑力磁感脈沖，使水分子的物理存在形態發生改變，使結成水垢的主要礦物分子鈣，鎂離子的結晶狀態也隨之改變，變成不能相互結合的單分子，分子中的氫鏈也會有部分在洛倫磁力”的作用下，無負離子反方向旋轉而斷裂，水在管道中的張力以此被破壞，大量的水分子極陣列分割，包圍了水垢分子，高強的磁感脈沖動能，能夠透入水中礦物鹽分子，使水中帶有高電荷的高電粒子與附著在管壁上低電位的水垢產生電離現象，使分子內部產生離心力，產生高頻的電磁振蕩，破壞了水垢晶體結構，使之發生龜裂和軟化，形成一種疏松的污泥，在水流的作用下，逐漸的脫離并被水流沖走，起到了除垢功能。

　　水中的鈣鎂離子在高能磁感脈沖的作用下，破壞了離子間的靜電引力狀態，每一個離子被外界磁感脈沖中同一個方向建立了新的磁場脈沖，導致結晶形式改變，形成松散的結晶物質文石，而不是堅硬的方解石，這些物質不以堅硬的水垢形態附著在受熱面上，而以松散的小顆粒形態沉淀水中，并可由排污口排出，避免了熱交換器的結垢，起到了防垢的功能。

　　當水的PH值在8以上時，通過磁感脈沖的作用下，使水中的溶氧量增強，可將鐵金屬表面的“三氧化二鐵”轉化成一層極薄的“四氧化三鐵”保護膜，它是不能再氧化的穩定化合物，此膜不易腐蝕，不影響導熱性能，可大大提高設備的防腐功能，延長設備的使用壽命，提高了熱交換率。

　　本實用新型的設備性能可靠，使用方便，無需任何化學藥劑，無需任何外界能源，無需任何人員維護，具有運行周期長等優點，與老的傳統除垢防垢方法對比，不需要大量的維護費用，不對管道造成腐蝕，不對環境造成危害，綠色環保，起到了綠色除垢防垢防腐的功能。
