申請日2015.11.12

　　公開(公告)日2016.04.06

　　IPC分類號C02F9/04; C02F1/78

　　摘要

　　本實用新型公開了一種處理稀土廢水的催化氧化塔，包括催化氧化填料層、臭氧發生器、反應塔、稀土渣過濾器、微孔曝氣裝置、塔體、接觸反應填料層，所述塔體的頂部設有尾氣出口，所述臭氧發生器設置在塔體的左側，所述臭氧發生器與塔體通過進氣管連接，所述催化氧化填料層設置在塔體的中上部，所述進氣管與塔體通過支撐架固定連接，所述接觸反應填料層設置在塔體的中部，所述接觸反應填料層的外表面設有顯示屏，所述反應塔設置在塔體的上部，所述噴淋口設置在反應塔的內部，所述稀土渣過濾器設置在催化氧化填料層的下部，所述排水管設置在塔體的右側，所述微孔曝氣裝置設置在塔體的底部上側。該處理稀土廢水的催化氧化塔結構簡單，實用性強。

　　權利要求書

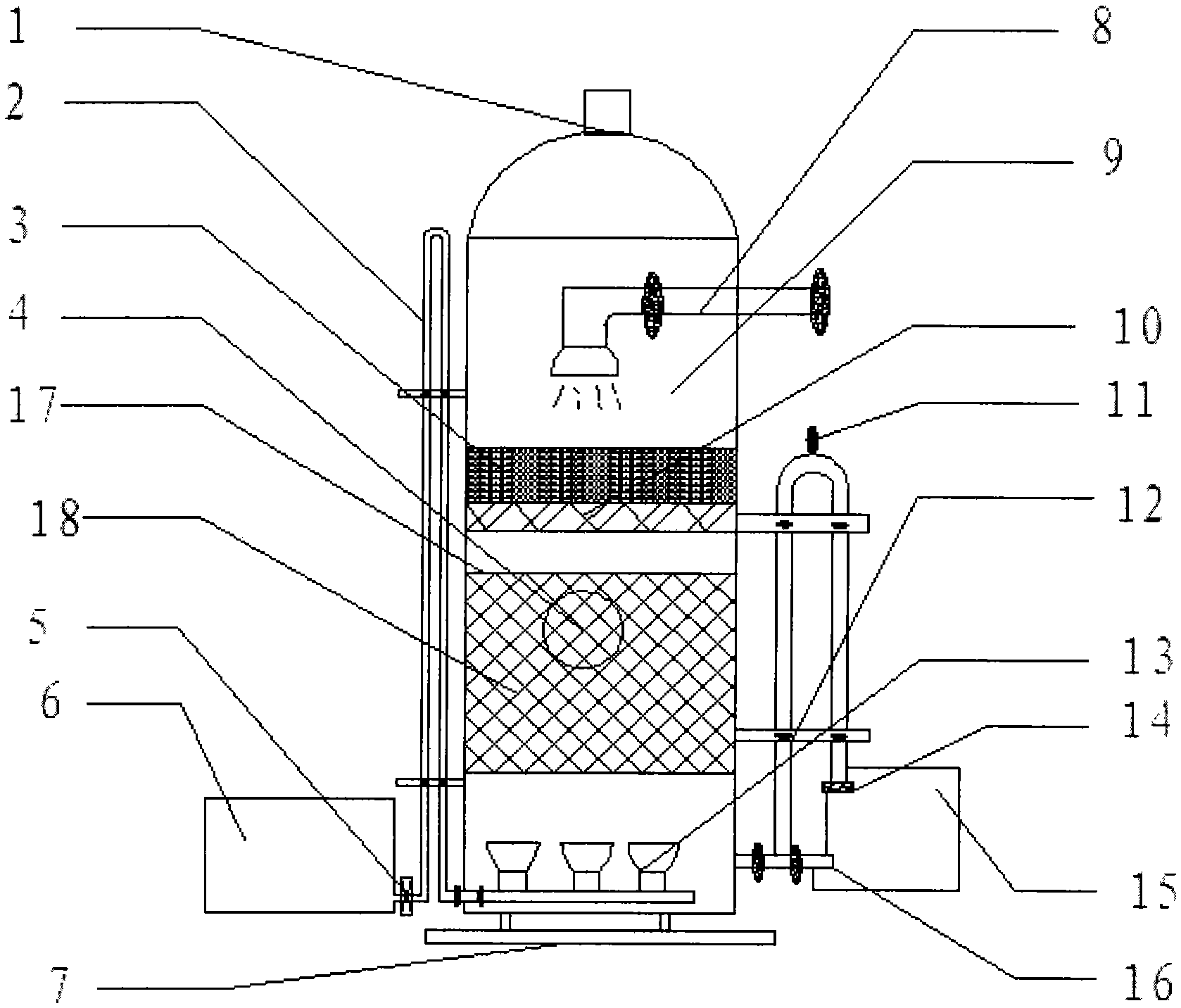

　　1.一種處理稀土廢水的催化氧化塔，包括進氣管(2)、催化氧化填料層(3)、臭氧發生器(6)、固定底座(7)、噴淋口(8)、反應塔(9)、稀土渣過濾器(10)、微孔曝氣裝置(13)、排水管(14)、廢液收集裝置(15)、排污口(16)、塔體(17)、接觸反應填料層(18)，其特征在于：所述塔體(17)的頂部設有尾氣出口(1)，所述臭氧發生器(6)設置在塔體(17)的左側，所述臭氧發生器(6)與塔體(17)通過進氣管(2)連接，所述催化氧化填料層(3)設置在塔體(17)的中上部，所述進氣管(2)的底部靠近臭氧發生器(6)一側設有流量計(5)，所述進氣管(2)與塔體(17)通過支撐架(12)固定連接，所述接觸反應填料層(18)設置在塔體(17)的中部，所述接觸反應填料層(18)的外表面設有顯示屏(4)，所述固定底座(7)設置在塔體(17)的底部下側，所述反應塔(9)設置在塔體(17)的上部，所述噴淋口(8)設置在反應塔(9)的內部，所述稀土渣過濾器(10)設置在催化氧化填料層(3)的下部，所述排水管(14)設置在塔體(17)的右側，所述排水管(14)的上部設有排氣口(11)，所述微孔曝氣裝置(13)設置在塔體(17)的底部上側，所述廢液收集裝置(15)設置在排水管(14)的出口處下側，所述排污口(16)設置在塔體(17)的下部右側。

　　2.根據權利要求1所述的一種處理稀土廢水的催化氧化塔，其特征在于：所述支撐架(12)與排水管(14)和進氣管(2)通過卡扣連接。

　　3.根據權利要求1所述的一種處理稀土廢水的催化氧化塔，其特征在于：所述流量計(5)與進氣管(2)通過螺紋連接。

　　4.根據權利要求1所述的一種處理稀土廢水的催化氧化塔，其特征在于：所述固定底座(7)通過螺紋連接固定在地面。

　　說明書

　　一種處理稀土廢水的催化氧化塔

　　技術領域

　　本實用新型屬于催化氧化塔技術領域，具體涉及一種處理稀土廢水的催化氧化塔。

　　背景技術

　　廢水的達標排放是稀土企業長期以來首要關注的問題，在稀土工業的各個工藝流程中，如精礦工藝、酸溶工藝、萃取工藝等等，會產生大量含鹽酸、草酸、氨氮及含磷的廢水，這類廢水具有排放量大，高含鹽、高有機磷濃度、高COD濃度、高含油的特點，無法采用常規的生化工藝進行處理，這樣使得行業出水超標嚴重，極大的污染了環境。

　　目前，大部分的稀土企業對該類廢水直接采用中和+沉降的處理工藝，廢水經過車間廢水收集池收集并初步除油，從而去除水中大部分懸浮態油類污染物，再投加熟石灰、混凝劑、絮凝劑進行中和沉降處理，沉降后直接排放。但是該工藝出水不能穩定達到廢水排放指標，尤其是《稀土工業污染物排放標準》頒布后，國家對稀土行業的廢水達標排放尤其重視，可是廢水處理技術的落后嚴重制約了行業的發展，因而在現有廢水處理工藝的基礎上，采用新型的催化氧化技術進行進一步的廢水深度處理，實現裝置的達標排放，就迫在眉睫了。

　　實用新型內容

　　本實用新型的目的在于提供一種處理稀土廢水的催化氧化塔，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種處理稀土廢水的催化氧化塔，包括進氣管、催化氧化填料層、臭氧發生器、固定底座、噴淋口、反應塔、稀土渣過濾器、微孔曝氣裝置、排水管、廢液收集裝置、排污口、塔體、接觸反應填料層，所述塔體的頂部設有尾氣出口，所述臭氧發生器設置在塔體的左側，所述臭氧發生器與塔體通過進氣管連接，所述催化氧化填料層設置在塔體的中上部，所述進氣管的底部靠近臭氧發生器一側設有流量計，所述進氣管與塔體通過支撐架固定連接，所述接觸反應填料層設置在塔體的中部，所述接觸反應填料層的外表面設有顯示屏，所述固定底座設置在塔體的底部下側， 所述反應塔設置在塔體的上部，所述噴淋口設置在反應塔的內部，所述稀土渣過濾器設置在催化氧化填料層的下部，所述排水管設置在塔體的右側，所述排水管的上部設有排氣口，所述微孔曝氣裝置設置在塔體的底部上側，所述廢液收集裝置設置在排水管的出口處下側，所述排污口設置在塔體的下部右側。

　　優選的，所述支撐架與排水管和進氣管通過卡扣連接。

　　優選的，所述流量計與進氣管通過螺紋連接。

　　優選的，所述固定底座通過螺紋連接固定在地面。

　　本實用新型的技術效果和優點：該處理稀土廢水催化氧化塔結構簡單，實用性強;顯示屏的添加可以顯示反應塔反應時間及催化氧化填料層與接觸反應填料層的溫度;在進氣口的底部添加流量計可以使該裝置的運行得到具體的實時數據;廢液收集裝置的設置使本催化氧化塔更加環保。
