申請日2015.11.12

　　公開(公告)日2016.04.13

　　IPC分類號B01D50/00; B01D53/00; F23G7/06; F23J15/00

　　摘要

　　本實用新型涉及一種PTA活性污泥綜合利用中的廢氣處理系統，包括旋風除塵器和與旋風除塵器依次連接的急冷塔、布袋除塵器和煙囪，急冷塔與布袋除塵器間設有抽風機，布袋除塵器與煙囪間設有引風機，旋風除塵器還連接螺旋輸送機，旋風除塵器一側下部設有進風口。經廢氣處理系統處理后的廢氣達到《危險廢物焚燒污染控制標準》的排放要求，可直接排放，在實現資源回收利用的同時，避免環境污染，有利于可持續發展。

　　權利要求書

　　1.一種PTA活性污泥綜合利用中的廢氣處理系統，其特征在于：包括旋風除塵器和與旋風除塵器依次連接的急冷塔、布袋除塵器和煙囪，所述急冷塔與布袋除塵器間設有抽風機，所述布袋除塵器與煙囪間設有引風機，所述旋風除塵器還連接螺旋輸送機，所述旋風除塵器一側下部設有進風口。

　　2.根據權利要求1所述PTA活性污泥綜合利用中的廢氣處理系統，其特征在于：所述旋風除塵器為圓筒形鋼結構的箱體。

　　說明書

　　PTA活性污泥綜合利用中的廢氣處理系統

　　技術領域

　　本實用新型涉及一種廢氣處理系統，尤其是涉及一種PTA活性污泥綜合利用中的廢氣處理系統。

　　背景技術

　　隨著我國聚酯化纖行業的不斷發展，基礎原料PTA的產能不斷擴大。到目前為止國內新增PTA產能440萬t/a，總產能達1996萬t/a。PTA生產過程中將會產生大量含鈷、錳廢料、高濃度PTA廢水，廢水中含有PTA、對苯二甲酸和醋酸鈷錳，廢渣、活性污泥中也含有1.2%-1.5%的醋酸鈷錳，大量的寶貴資源無法得到回收再利用，傳統的活性污泥填埋既浪費土地資源，同時嚴重污染環境，所以PTA活性污泥的綜合利用迫在眉睫，但是在PTA活性污泥的綜合利用中會產生大量的廢氣，若直接排放會嚴重污染環境。

　　發明內容

　　本實用新型旨在解決上述問題，提供了一種PTA活性污泥綜合利用中的廢氣處理系統，減少環境污染。

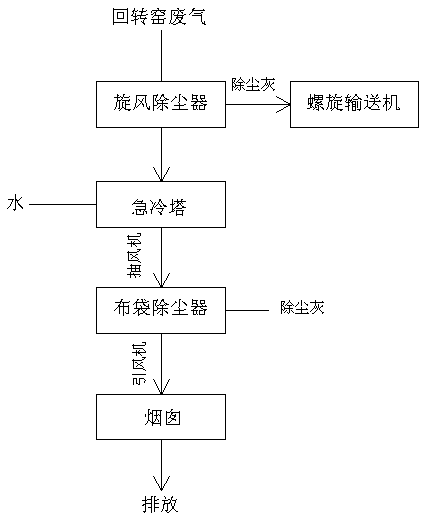

　　為了克服背景技術中存在的缺陷，本實用新型解決其技術問題所采用的技術方案是：一種PTA活性污泥綜合利用中的廢氣處理系統，包括旋風除塵器和與旋風除塵器依次連接的急冷塔、布袋除塵器和煙囪，所述急冷塔與布袋除塵器間設有抽風機，布袋除塵器與煙囪間設有引風機，所述旋風除塵器還連接螺旋輸送機，旋風除塵器一側下部設有進風口。

　　在本實用新型的一個較佳實施例中，旋風除塵器為圓筒形鋼結構的箱體

　　本實用新型的有益效果是：經廢氣處理系統處理后的廢氣達到《危險廢物焚燒污染控制標準》的排放要求，可直接排放，在實現資源回收利用的同時，避免環境污染，有利于可持續發展。
