申請日2015.11.12

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/14; C02F103/34

　　摘要

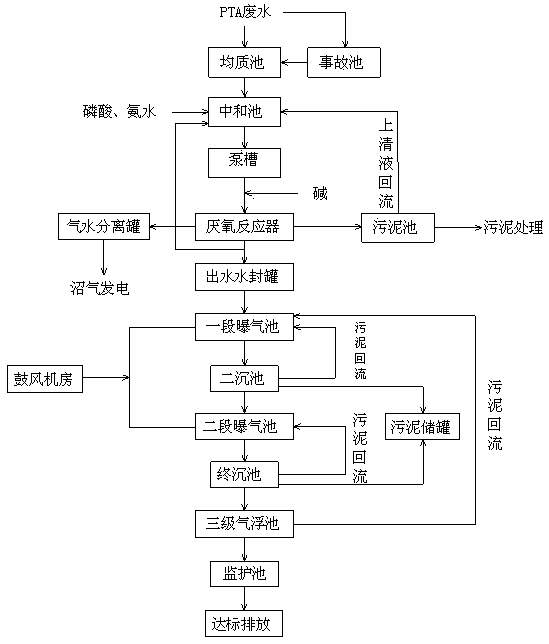

　　本實用新型涉及一種PTA污水處理裝置，包括均質池，均質池依次連接中和池，泵槽，厭氧反應器，出水水封罐，一段曝氣池，二沉池，二段曝氣池，終沉池，三級氣浮池，監護池，厭氧反應池一端連接污泥池，一端連接氣水分離罐，所述一段曝氣池和二段曝氣池均連接鼓風機房，二沉池和終沉池均連接污泥儲罐，均質池還連接事故池，厭氧發生器出口通過回流管道連接至中和池。采用上述結構后，結構緊湊，PTA廢水實現了達標排放，減少對環境污染。

　　權利要求書

　　1.一種PTA污水處理裝置，其特征在于：包括均質池，所述均質池依次連接中和池，泵槽，厭氧反應器，出水水封罐，一段曝氣池，二沉池，二段曝氣池，終沉池，三級氣浮池，監護池，所述厭氧反應池一端連接污泥池，一端連接氣水分離罐，所述一段曝氣池和二段曝氣池均連接鼓風機房，所述二沉池和終沉池均連接污泥儲罐，所述均質池還連接事故池，所述厭氧發生器出口通過回流管道連接至中和池。

　　2.根據權利要求1所述PTA污水處理裝置，其特征在于：所述氣水分離罐連接沼氣發電裝置。

　　3.根據權利要求1所述PTA污水處理裝置，其特征在于：所述二沉池與一段曝氣池間，終沉池與二段曝氣池間，三級氣浮池與一段曝氣池間均設有污泥回流管道。

　　4.根據權利要求1所述PTA污水處理裝置，其特征在于：所述污泥池通過回流管道連接中和池。

　　說明書

　　PTA污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，尤其是涉及一種PTA污水處理裝置。

　　背景技術

　　PTA污水主要來自PTA裝置的生產廢水、開停工排水及地面沖洗水。污水中含有苯甲酸、間苯二甲酸、對苯二甲酸(PTA或TA)、苯二甲酸、乙酸、羥甲基苯甲酸等污染物，是一種較難處理的石油化工有機廢水，若直接排放污染水源，所以廢水必須經處理后達到排放要求后才能直接排放。

　　發明內容

　　為了達到上述目的，本實用新型提供了一種PTA污水處理裝置,經處理后的污水達到排放標準,污水處理效果好。

　　本實用新型解決其技術問題所采用的技術方案是：一種PTA污水處理裝置，包括均質池，均質池依次連接中和池，泵槽，厭氧反應器，出水水封罐，一段曝氣池，二沉池，二段曝氣池，終沉池，三級氣浮池，監護池，厭氧反應池一端連接污泥池，一端連接氣水分離罐，所述一段曝氣池和二段曝氣池均連接鼓風機房，二沉池和終沉池均連接污泥儲罐，均質池還連接事故池，厭氧發生器出口通過回流管道連接至中和池。

　　在本實用新型的一個較佳實施例中,氣水分離罐連接沼氣發電裝置。

　　在本實用新型的一個較佳實施例中,二沉池與一段曝氣池間，終沉池與二段曝氣池間，三級氣浮池與一段曝氣池間均設有污泥回流管道。

　　在本實用新型的一個較佳實施例中,污泥池通過回流管道連接中和池。

　　本實用新型的有益效果是：采用上述結構后，結構緊湊，PTA廢水實現了達標排放，減少對環境污染。
