申請日2015.11.12

　　公開(公告)日2016.04.20

　　IPC分類號C02F1/00

　　摘要

　　本實用新型公開了一種直飲機的廢水利用裝置，包括有直飲機本體、具有雙進水口的出水龍頭、廢水收集桶和智能控制器，直飲機本體的直飲水出口與出水龍頭的一個進水口相連接，直飲機本體的廢水排出口連接有通向廢水收集桶的廢水管;智能控制器包括有壓力開關和隔膜泵，隔膜泵的進水口連接有通向廢水收集桶的進水管，隔膜泵的出水口與出水龍頭的另一個進水口之間連接有出水管，壓力開關安裝在出水管中，且壓力開關串聯在隔膜泵的電源輸入回路中。本實用新型結構簡單，通過加裝廢水收集桶和智能控制器，從而將直飲機排出的廢水利用起來，可以用于非直接飲用的用途，節約了水資源。

　　權利要求書

　　1.一種直飲機的廢水利用裝置，包括有直飲機本體、具有雙進水口的出水龍頭、廢水收集桶和智能控制器，其特征在于：所述直飲機本體的直飲水出口與所述出水龍頭的一個進水口相連接，直飲機本體的廢水排出口連接有通向所述廢水收集桶的廢水管;所述的智能控制器包括有壓力開關和隔膜泵，所述隔膜泵的進水口連接有通向所述廢水收集桶的進水管，隔膜泵的出水口與所述出水龍頭的另一個進水口之間連接有出水管，所述壓力開關安裝在所述的出水管中，且壓力開關串聯在所述隔膜泵的電源輸入回路中。

　　2.根據權利要求1所述的直飲機的廢水利用裝置，其特征在于：所述廢水收集桶的上端設有溢水口并連接有通向下水道的溢水管。

　　3.根據權利要求1所述的直飲機的廢水利用裝置，其特征在于：所述隔膜泵的電源輸入回路通過輸出電壓為12V的電源適配器外接交流電源。

　　說明書

　　直飲機的廢水利用裝置

　　技術領域

　　本實用新型涉及智能節水技術領域，具體是一種直飲機的廢水利用裝置。

　　背景技術

　　現有的直飲機，自來水在通過濾芯凈化處理時，會產生多達直飲水2-3倍的廢水，這些廢水被直接排入下水道，造成很大的水資源浪費。

　　實用新型內容

　　本實用新型的目的是為了避免直飲機在處理直飲水過程中產生的廢水浪費，提供一種直飲機的廢水利用裝置，通過加裝廢水收集桶和智能控制器，從而將直飲機排出的廢水利用起來，可以用于非直接飲用的用途。

　　本實用新型的技術方案如下：

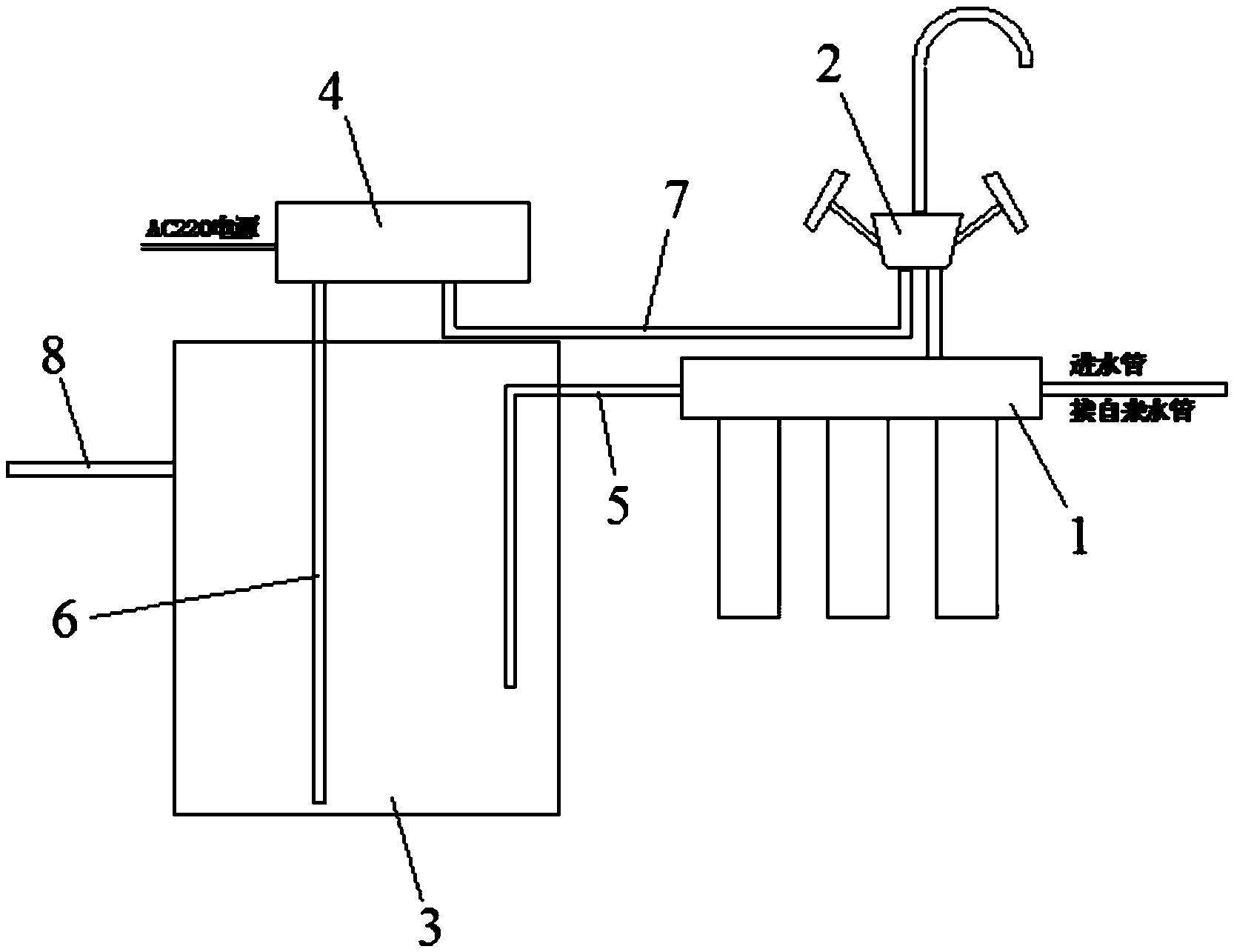

　　一種直飲機的廢水利用裝置，包括有直飲機本體、具有雙進水口的出水龍頭、廢水收集桶和智能控制器，其特征在于：所述直飲機本體的直飲水出口與所述出水龍頭的一個進水口相連接，直飲機本體的廢水排出口連接有通向所述廢水收集桶的廢水管;所述的智能控制器包括有壓力開關和隔膜泵，所述隔膜泵的進水口連接有通向所述廢水收集桶的進水管，隔膜泵的出水口與所述出水龍頭的另一個進水口之間連接有出水管，所述壓力開關安裝在所述的出水管中，且壓力開關串聯在所述隔膜泵的電源輸入回路中。

　　所述的直飲機的廢水利用裝置，其特征在于：所述廢水收集桶的上端設有溢水口并連接有通向下水道的溢水管。

　　所述的直飲機的廢水利用裝置，其特征在于：所述隔膜泵的電源輸入回路通過輸出電壓為12V的電源適配器外接交流電源。

　　本實用新型的有益效果：

　　本實用新型結構簡單，通過加裝廢水收集桶和智能控制器，從而將直飲機排出的廢水利用起來，可以用于非直接飲用的用途，節約了水資源。
