申請日2015.11.12

　　公開(公告)日2016.04.06

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種一體化日化廢水處理設備，包括箱體，所述箱體通過第一隔板分隔為第一區和第二區，所述第一區包括通過第二隔板和第三隔板分隔的呈順序連通的芬頓反應池、混凝沉淀池和污泥池，所述第二區包括通過第四隔板、第五隔板和第六隔板分隔的呈順序連通的厭氧池、好氧池、二沉池以及清水池，所述混凝沉淀池與所述厭氧池連通;所述混凝沉淀池與所述二沉池的底部均設置有污泥斗，所述污泥斗通過污泥輸送管與所述污泥池連接，所述污泥輸送管上安裝有與時間繼電器連接的氣動蝶閥，以通過時間繼電器控制定期排泥。本實用新型可實現自動控制，不需使用廢水提升泵和污泥泵，節約了能耗。

　　權利要求書

　　1.一種一體化日化廢水處理設備，其特征在于，包括箱體，所述箱體通過第一隔板分隔為第一區和第二區，所述第一區包括通過第二隔板和第三隔板分隔的呈順序連通的芬頓反應池、混凝沉淀池和污泥池，所述第二區包括通過第四隔板、第五隔板和第六隔板分隔的呈順序連通的厭氧池、好氧池、二沉池以及清水池，所述混凝沉淀池與所述厭氧池連通;

　　所述混凝沉淀池與所述二沉池的底部均設置有污泥斗，所述污泥斗通過污泥輸送管與所述污泥池連接，所述污泥輸送管上安裝有與時間繼電器連接的氣動蝶閥，以通過時間繼電器控制定期排泥。

　　2.根據權利要求1所述的一體化日化廢水處理設備，其特征在于，所述厭氧池鄰近所述污泥池設置，所述清水池鄰近所述芬頓反應池設置。

　　3.根據權利要求1所述的一體化日化廢水處理設備，其特征在于，所述芬頓反應池通過第一子隔板分隔為混合腔室和反應腔室，所述反應腔室鄰近所述混凝沉淀腔室設置，所述反應腔室通過第二子隔板分隔為第一反應腔室和第二反應腔室，所述第一反應腔室、所述第二反應腔室以及所述混合腔室呈順序連通;

　　所述第一反應腔室設置有日化廢水入口、第一加藥點，所述第二反應腔室設置有第二加藥點。

　　4.根據權利要求1所述的一體化日化廢水處理設備，其特征在于，所述混凝沉淀池通過第三子隔板分隔為混凝腔室和沉淀腔室，所述沉淀腔室鄰近所述污泥池設置，所述混凝腔室包括通過第四子隔板和第五子隔板分隔為順序連通的第一混凝腔室、第二混凝腔室和第三混凝腔室，所述第三混凝腔室與所述沉淀腔室連通;

　　所述第一混凝腔室設置有第三加藥點，所述第二混凝腔室設置有第四加藥 點，所述第三混凝腔室設置有第五加藥點。

　　5.根據權利要求1所述的一體化日化廢水處理設備，其特征在于，所述厭氧池內設置有第一立體彈性填料。

　　6.根據權利要求1所述的一體化日化廢水處理設備，其特征在于，所述好氧池內設置有第二立體彈性填料。

　　7.根據權利要求1所述的一體化日化廢水處理設備，其特征在于，所述好氧池的底部設置有曝氣組件，所述曝氣組件包括若干用以提高氧氣利用率的曝氣盤。

　　8.根據權利要求4所述的一體化日化廢水處理設備，其特征在于，所述沉淀腔室的下端設置污泥輸送管，直接將所述沉淀腔室內的污泥壓入所述污泥池。

　　9.根據權利要求4所述的一體化日化廢水處理設備，其特征在于，所述沉淀腔室內設置有第一斜管填料。

　　10.根據權利要求4所述的一體化日化廢水處理設備，其特征在于，所述二沉池內設置有第二斜管填料。

　　說明書

　　一體化日化廢水處理設備

　　技術領域

　　本實用新型涉及污水處理技術領域，具體涉及一種一體化日化廢水處理設備。

　　背景技術

　　日用化工廢水組分復雜、水質波動大、有機污染物濃度高、生物可降解性差并且有一定毒性，如果不經處理直接排放會對周圍環境造成嚴重污染。

　　傳統的日化廢水依次經由廢水調節池、pH調節池、混凝沉淀池、中間水池、厭氧池、好氧池以及二沉池進行處理，而由廢水調節池、pH調節池、混凝沉淀池、中間水池、厭氧池、好氧池以及二沉池組成的日化廢水處理站占地面積大，投入周期長，靈活性低，投資大，且處理效果不明顯。而大部分的日化企業往往生產規模較小、生產量不大，產生的廢水也比較少，一般每天只有數方至十幾方，如果建一座廢水處理站，資金投入比較大，增加中小型企業的負擔，不利于行業的發展。

　　實用新型內容

　　本實用新型的目的在于提供一種一體化日化廢水處理設備，該設備結構簡單，可移動，不需要廢水提升泵和污泥泵，節約能耗，適用于中小型日化企業。

　　為達此目的，本實用新型采用以下技術方案：

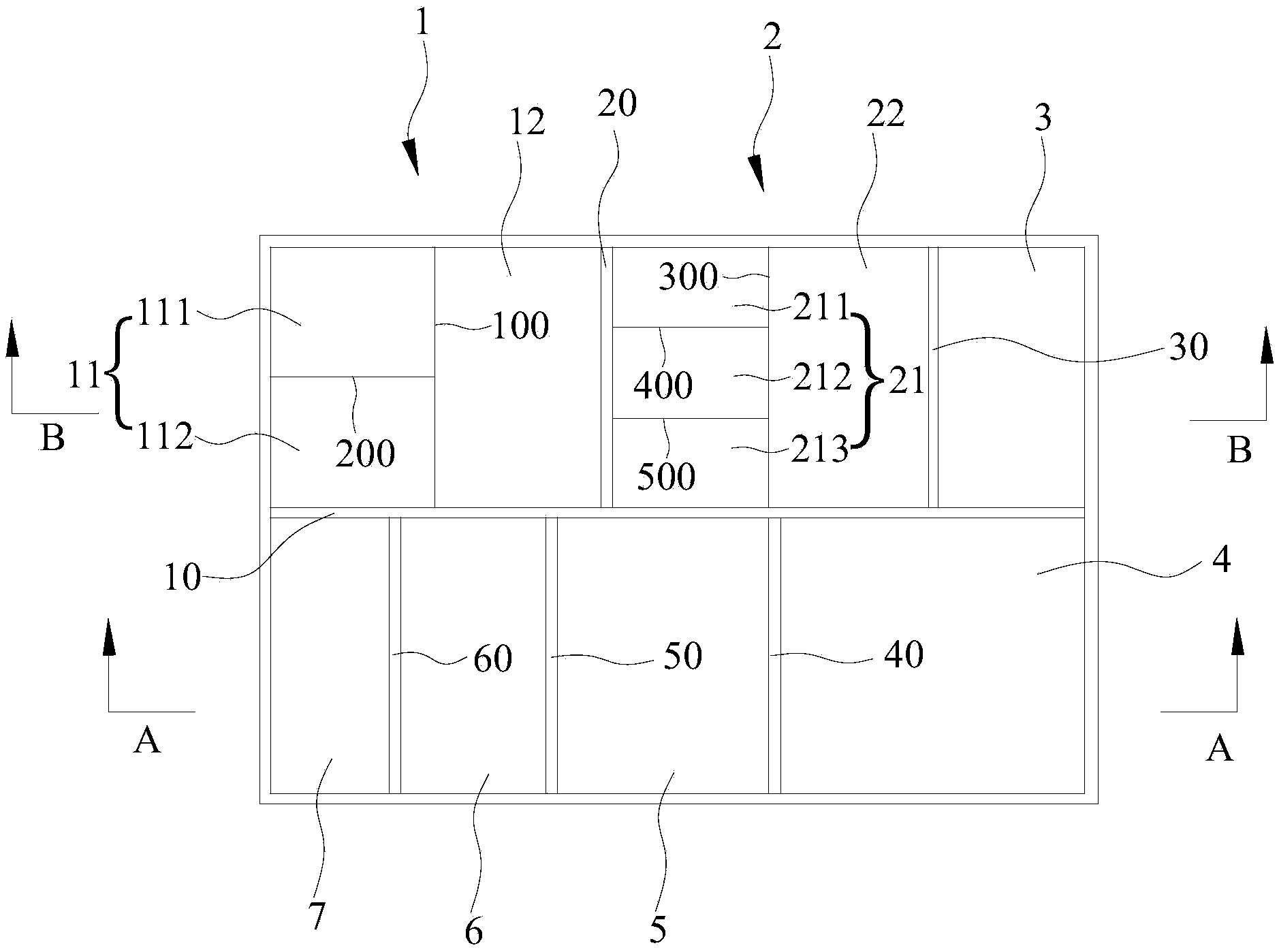

　　提供一種一體化日化廢水處理設備，包括箱體，所述箱體通過第一隔板分隔為第一區和第二區，所述第一區包括通過第二隔板和第三隔板分隔的呈順序 連通的芬頓反應池、混凝沉淀池和污泥池，所述第二區包括通過第四隔板、第五隔板和第六隔板分隔的呈順序連通的厭氧池、好氧池、二沉池以及清水池，所述混凝沉淀池與所述厭氧池連通;

　　所述混凝沉淀池與所述二沉池的底部均設置有污泥斗，所述污泥斗通過污泥輸送管與所述污泥池連接，所述污泥輸送管上安裝有與時間繼電器連接的氣動蝶閥，以通過時間繼電器控制定期排泥。

　　作為一體化日化廢水處理設備的優選方案，所述厭氧池鄰近所述污泥池設置，所述清水池鄰近所述芬頓反應池設置。

　　作為一體化日化廢水處理設備的優選方案，所述芬頓反應池通過第一子隔板分隔為反應腔室和混合腔室，所述反應腔室鄰近所述混凝沉淀腔室設置，所述反應腔室通過第二子隔板分隔為第一反應腔室和第二反應腔室，所述第一反應腔室、所述第二反應腔室以及所述混合腔室呈順序連通;

　　所述第一反應腔室設置有日化廢水入口、第一加藥點，所述第二反應腔室設置有第二加藥點。

　　作為一體化日化廢水處理設備的優選方案，所述混凝沉淀池通過第三子隔板分隔為混凝腔室和沉淀腔室，所述沉淀腔室鄰近所述污泥池設置，所述混凝腔室包括通過第四子隔板和第五子隔板分隔為順序連通的第一混凝腔室、第二混凝腔室和第三混凝腔室，所述第三混凝腔室與所述沉淀腔室連通;

　　所述第一混凝腔室設置有第三加藥點，所述第二混凝腔室設置有第四加藥點，所述第三混凝腔室設置有第五加藥點。

　　作為一體化日化廢水處理設備的優選方案，所述厭氧池內設置有第一立體彈性填料。

　　作為一體化日化廢水處理設備的優選方案，所述好氧池內設置有第二立體 彈性填料。

　　作為一體化日化廢水處理設備的優選方案，所述好氧池的底部設置有曝氣組件，所述曝氣組件包括若干用以提高氧氣利用率的曝氣盤。

　　作為一體化日化廢水處理設備的優選方案，所述沉淀腔室內設置有第一斜管填料。

　　作為一體化日化廢水處理設備的優選方案，所述二沉池內設置有第二斜管填料。

　　本實用新型的有益效果：本實用新型的一體化日化廢水處理設備可實現自動控制，通過將順序連通的芬頓反應池、混凝沉淀池、污泥池、厭氧池、好氧池、二沉池以及清水池集成設置在一個設備中，通過日化廢水或者污泥自身的重力作用進行引流，不需要使用任何水泵和污泥泵，與現有技術相比節約了能耗。本實用新型的設備可完全埋于地下，無需占用地面空間。
