申請日2015.11.12
公開(公告)日2016.04.06
IPC分類號C02F9/02
摘要
本實用新型提供一種水處理設備過濾裝置。所述水處理設備過濾裝置包括濾水罐、進水管、出水管、凹形網狀預過濾層、過濾層、鼓氣裝置、擋水堰，所述進水管和所述鼓氣裝置設于所述濾水罐底部，所述出水管設于所述濾水罐中部以上或伸進所述濾水罐內，所述擋水堰、所述凹形網狀預過濾層、所述過濾層從下往上依次設置于所述進水管和所述出水管之間。本實用新型提供的所述水處理設備過濾裝置不易堵塞、過濾效果好。
權利要求書
1.一種水處理設備過濾裝置，其特征在于：包括濾水罐、進水管、出水管、凹形網狀預過濾層、過濾層、鼓氣裝置、擋水堰，所述進水管和所述鼓氣裝置設于所述濾水罐底部，所述出水管設于所述濾水罐中部以上或伸進所述濾水罐內，所述擋水堰、所述凹形網狀預過濾層、所述過濾層從下往上依次設置于所述進水管和所述出水管之間。
2.根據權利要求1所述的水處理設備過濾裝置，其特征在于：所述凹形網狀預過濾層的凹面朝下，凸面朝上，呈倒U型設置。
3.根據權利要求1所述的水處理設備過濾裝置，其特征在于：所述鼓氣裝置包括鼓風機和多個鼓風管，多個所述鼓風管設于所述濾水罐底部。
4.根據權利要求1所述的水處理設備過濾裝置，其特征在于：所述過濾層包括濾網包覆的陶粒濾料、活性炭層。
5.根據權利要求1所述的水處理設備過濾裝置，其特征在于：所述擋水堰橫截面為三角形。
6.根據權利要求1所述的水處理設備過濾裝置，其特征在于：所述水處理設備過濾裝置還包括排污管，所述排污管設于所述濾水罐底部。
說明書
水處理設備過濾裝置
技術領域
本實用新型涉及一種水處理設備的組成裝置，具體涉及一種水處理設備的過濾裝置，屬于水處理設備技術領域。
背景技術
隨著人們生活水平的提高，以及一些鍋爐用水的需要，通常需要對自來水進行處理。過濾裝置是水處理設備的重要組成部分，其用于去除水中的雜質。然而，現有技術的過濾裝置的濾芯通常為尼龍薄膜，其在長期使用后容易被堵塞，從而影響過濾的質量和效率。
因此，為解決上述技術問題，確有必要提供一種具有改良結構的水處理設備的過濾裝置，以克服現有技術中的所述缺陷。
實用新型內容
本實用新型的目的在于克服現有技術之不足而提供一種結構簡單合理、過濾效果好的水處理設備過濾裝置。

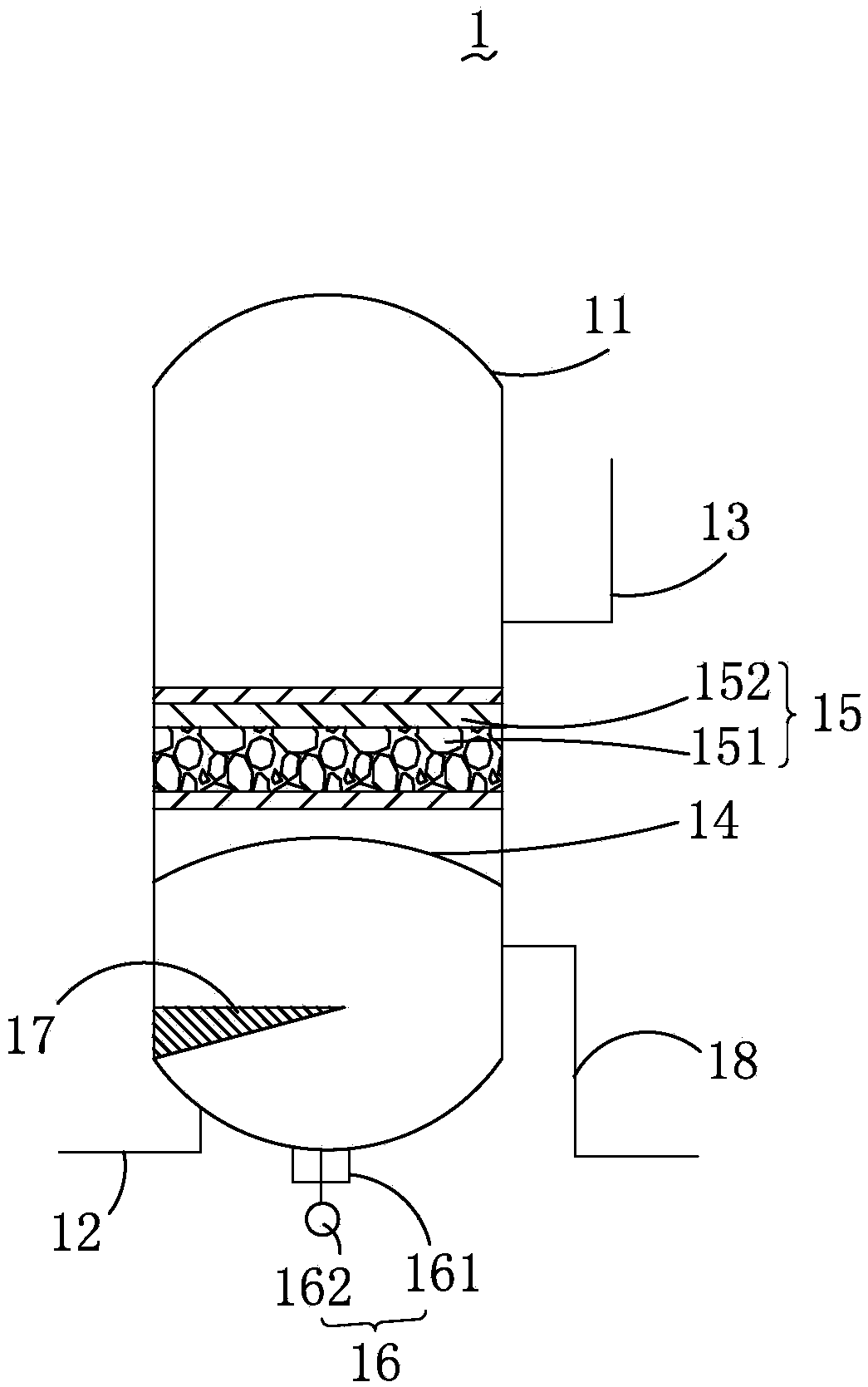

一種水處理設備過濾裝置，包括濾水罐、進水管、出水管、凹形網狀預過濾層、過濾層、鼓氣裝置、擋水堰，所述進水管和所述鼓氣裝置設于所述濾水罐底部，所述出水管設于所述濾水罐中部以上或伸進所述濾水罐內，所述擋水堰、所述凹形網狀預過濾層、所述過濾層從下往上依次設置于所述進水管和所述出水管之間。
在本實用新型提供的水處理設備過濾裝置的一種較佳實施例中，所述凹形網狀預過濾層的凹面朝下，凸面朝上，呈倒U型設置。
在本實用新型提供的水處理設備過濾裝置的一種較佳實施例中， 所述鼓氣裝置包括鼓風機和多個鼓風管，多個所述鼓風管設于所述濾水罐底部。
在本實用新型提供的水處理設備過濾裝置的一種較佳實施例中，所述過濾層包括濾網包覆的陶粒濾料、活性炭層。
在本實用新型提供的水處理設備過濾裝置的一種較佳實施例中，所述擋水堰橫截面為三角形。
在本實用新型提供的水處理設備過濾裝置的一種較佳實施例中，所述水處理設備過濾裝置還包括排污管，所述排污管設于所述濾水罐底部。
相較于現有技術，本實用新型提供的所述水處理設備過濾裝置具有以下有益效果：
一、所述進水管設于所述濾水罐底部，防止進水時水的沖壓力對所述過濾層的沖擊力而使過濾層受損。
二、所述鼓氣裝置可防止所述過濾層和所述凹形網狀預過濾層堵塞，所述凹形網狀預過濾層可先過濾水中大型雜物，且其設置為凹面朝下，凸面朝上，呈倒U型設置，減小了水的沖擊，防止變形，使過濾效果好。
三、所述擋水堰可減緩進水沖擊力，從而使進水平緩，不易攪動過濾出的污物，使所述排污管排污更徹底。
