申請日2015.11.12

　　公開(公告)日2016.04.20

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種用于灰堿法制革脫毛后污水節能處理裝置，包括轉鼓和與轉鼓連接的水塔，所述轉鼓排污口處連接有柵格，所述柵格排水處依次連接有鹽酸池、凈水池和沉淀池，所述沉淀池上部連通有循環水泵，還包括鍋爐，所述鍋爐進水端與水塔連接，出水端均與轉鼓、鹽酸池和凈水池的進水端連接;本實用新型通過設置有鍋爐和與鍋爐連接的鹽酸池、凈水池和沉淀池，通過調整鹽酸池和凈水池的水溫和PH值，處理后的清水可以制革后續工藝重復利用，能夠在節水70%，節約化料15%，節省燃煤50%，縮短生產周期2/3，節省電力的基礎上，達到消除污水污染，節省能源、環保的目的。

　　權利要求書

　　1.一種用于灰堿法制革脫毛后污水節能處理裝置，包括轉鼓和與轉鼓連接的水塔，所述轉鼓排污口處連接有柵格，其特征在于：所述柵格排水處依次連接有鹽酸池、凈水池和沉淀池，所述沉淀池上部連通有循環水泵，還包括鍋爐，所述鍋爐進水端與水塔連接，出水端均與轉鼓、鹽酸池和凈水池的進水端連接。

　　2.根據權利要求1所述的用于灰堿法制革脫毛后污水節能處理裝置，其特征在于：所述鹽酸池設置在轉鼓和柵格的下方。

　　3.根據權利要求1所述的用于灰堿法制革脫毛后污水節能處理裝置，其特征在于：所述鍋爐出水端連接有自動供水塔，所述自動供水塔均與轉鼓、鹽酸池和凈水池的進水端連接。

　　4.根據權利要求1所述的用于灰堿法制革脫毛后污水節能處理裝置，其特征在于：所述鍋爐的內部體積設置為0.25噸，所述水塔容量設置為2噸。

　　5.根據權利要求1所述的用于灰堿法制革脫毛后污水節能處理裝置，其特征在于：所述鹽酸池和凈水池之間設置有水泵，所述凈水池和沉淀池采用自動溢流的連接方式。

　　說明書

　　用于灰堿法制革脫毛后污水節能處理裝置

　　技術領域

　　本實用新型屬于處理紡織材料專用的設備或機器的零件、部件或附件的技術領域，具體是涉及一種用于灰堿法制革脫毛后污水節能處理裝置。

　　背景技術

　　在傳統的制革染色工藝中，需要使用大量水進行染色和清洗進行流水洗滌，造成大量水資源浪費和水污染，導致公司大量資金來支付水費和治理水污染，造成不必要的財產損失，如圖1所示：制革廢液是一種熱值較高的人造革企業產生的有害廢物，燃料本身也較粘稠，無法直接在鍋爐中充分燃燒，但利用一定的預處理設備，將其霧化后配合特定爐型的鍋爐加以燃燒產生蒸汽，達到既能處理廢物又能有效益的目的，在爐膛中廢液燃燒后產生的固體顆粒有時會相互粘結，落到耐火材料表面會粘結在上面，如果不及時處理，會和耐火材料發生反應，致使耐火材料大塊脫落，影響鍋爐的正常運行，同時在爐膛內燃燒時要溫度適中，太低燃料燃燒不充分且易于熄火，燃燒溫度太高易于結渣附著在膜式壁上。

　　發明內容

　　有鑒于此，本實用新型的目的是提供一種用于灰堿法制革脫毛后污水節能處理裝置，該用于灰堿法制革脫毛后污水節能處理裝置通過設置有鍋爐和與鍋爐連接的鹽酸池、凈水池和沉淀池，通過調整鹽酸池和凈水池的水溫和PH值，處理后的清水可以制革后續工藝重復利用，能夠在節水70%，節約化料15%，節省燃煤50%，縮短生產周期2/3，節省電力的基礎上，達到消除污水污染，節省能源、環保的目的。

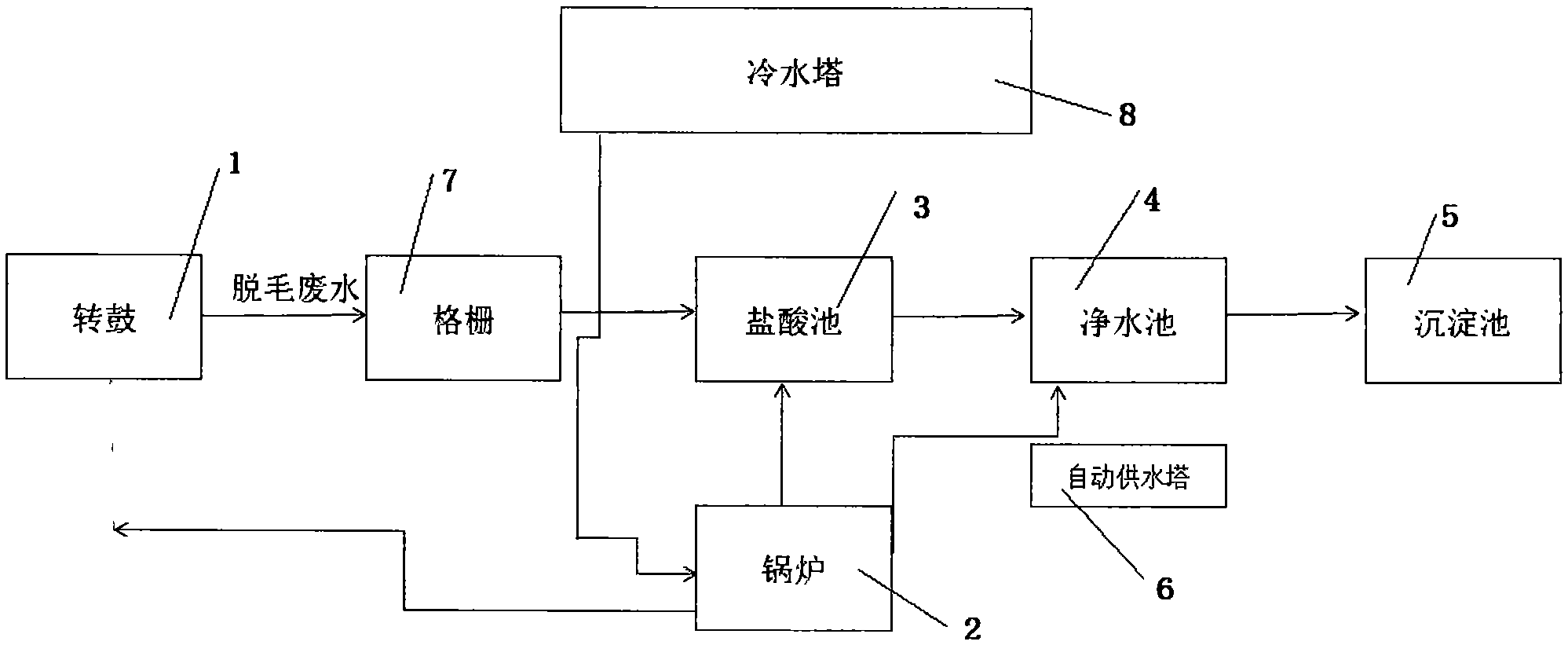

　　為了解決上述問題，本實用新型一種用于灰堿法制革脫毛后污水節能處理裝置，包括轉鼓和與轉鼓連接的水塔，所述轉鼓排污口處連接有柵格，所述柵格排水處依次連接有鹽酸池、凈水池和沉淀池，所述沉淀池上部連通有循環水泵，還包括鍋爐，所述鍋爐進水端與水塔連接，出水端均與轉鼓、鹽酸池和凈水池的進水端連接。

　　進一步，所述鹽酸池設置在轉鼓和柵格的下方。

　　進一步，所述鍋爐出水端連接有自動供水塔，所述自動供水塔均與轉鼓、鹽酸池和凈水池的進水端連接。

　　進一步，所述鍋爐的內部體積設置為0.25噸，所述水塔容量設置為2噸。

　　進一步，所述鹽酸池和凈水池之間設置有水泵，所述凈水池和沉淀池采用自動溢流的連接方式。

　　本實用新型的有益效果：

　　本實用新型用于灰堿法制革脫毛后污水節能處理裝置通過設置有鍋爐和與鍋爐連接的鹽酸池、凈水池和沉淀池，通過調整鹽酸池和凈水池的水溫和PH值，處理后的清水可以制革后續工藝重復利用，能夠在節水70%，節約化料15%，節省燃煤50%，縮短生產周期2/3，節省電力的基礎上，達到消除污水污染，節省能源、環保的目的。
