申請日2015.11.12

　　公開(公告)日2016.04.13

　　IPC分類號C02F11/00; C02F11/12; C02F11/18

　　摘要

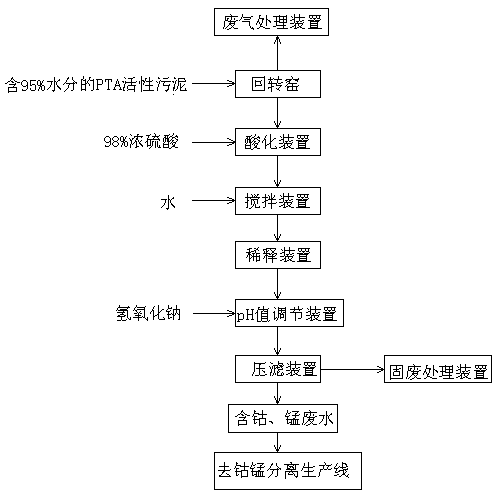

　　本實用新型涉及一種PTA活性污泥綜合利用系統，包括回轉窯和與回轉窯依次連接的酸化裝置、攪拌裝置、稀釋裝置、pH值調節裝置和壓濾裝置，所述回轉窯還連接廢氣處理裝置，所述壓濾裝置還連接固廢處理裝置，所述酸化裝置內投入酸性物質，所述pH值調節裝置內投入堿性物質。結構簡單，節能環保，節約成本，增加企業的經濟效益，實現了資源的回收再利用，實現了資源的合理配置。

　　權利要求書

　　1.一種PTA活性污泥綜合利用系統，其特征在于：包括回轉窯和與回轉窯依次連接的酸化裝置、攪拌裝置、稀釋裝置、pH值調節裝置和壓濾裝置，所述回轉窯還連接廢氣處理裝置，所述壓濾裝置還連接固廢處理裝置，所述酸化裝置內投入酸性物質，所述pH值調節裝置內投入堿性物質。

　　2.根據權利要求1所述PTA活性污泥綜合利用系統，其特征在于：所述壓濾裝置是板框壓濾機。

　　3.根據權利要求1所述PTA活性污泥綜合利用系統，其特征在于：所述酸性物質為98%濃硫酸，所述堿性物質為氫氧化鈉。

　　說明書

　　PTA活性污泥綜合利用系統

　　技術領域

　　本實用新型涉及一種綜合利用系統，尤其是涉及一種PTA活性污泥綜合利用系統。

　　背景技術

　　隨著我國聚酯化纖行業的不斷發展，基礎原料PTA的產能不斷擴大。到目前為止國內新增PTA產能440萬t/a，總產能達1996萬t/a。PTA生產過程中將會產生大量含鈷、錳廢料、高濃度PTA廢水，廢水中含有PTA、對苯二甲酸和醋酸鈷錳，廢渣、活性污泥中也含有1.2%-1.5%的醋酸鈷錳，大量的寶貴資源無法得到回收再利用，傳統的活性污泥填埋既浪費土地資源，同時嚴重污染環境。

　　發明內容

　　本實用新型旨在解決上述缺陷，提供了一種資料回收再利用的PTA活性污泥綜合利用系統。

　　為了克服背景技術中存在的缺陷，本實用新型解決其技術問題所采用的技術方案是：一種PTA活性污泥綜合利用系統，包括回轉窯和與回轉窯依次連接的酸化裝置、攪拌裝置、稀釋裝置、pH值調節裝置和壓濾裝置，所述回轉窯還連接廢氣處理裝置，所述壓濾裝置還連接固廢處理裝置，所述酸化裝置內投入酸性物質，所述pH值調節裝置內投入堿性物質。

　　在本實用新型的一個較佳實施例中，壓濾裝置是板框壓濾機。

　　在本實用新型的一個較佳實施例中，酸性物質為98%濃硫酸，所述堿液物質為氫氧化鈉

　　本實用新型的有益效果是：結構簡單，節能環保，節約成本，增加企業的經濟效益，實現了資源的回收再利用，實現了資源的合理配置。
