申請日2015.11.12

　　公開(公告)日2016.04.13

　　IPC分類號C07C67/08; C07C69/82; C07C51/42; C07C63/26

　　摘要

　　本實用新型涉及一種從PTA廢水、廢渣中提取對苯二甲酸二辛脂的生產系統，包括醇化反應釜和與醇化反應釜依次連接的中和釜、攪拌水洗裝置、脫醇釜、吸附裝置、過濾裝置和包裝裝置,醇化反應釜還依次連接冷凝器一和醇水分離器一，中和釜還連接調堿裝置，脫醇釜還依次連接冷凝器二和醇水分離器二，吸附裝置連接烘干裝置，烘干裝置連接至冷凝器二。本生產系統實現了資源的有效回收利用，節能環保，保護環境，減少對苯二甲酸二辛脂的生產成本，增加企業的經濟效益，實現資源的合理配置。

　　權利要求書

　　1.一種從PTA廢水、廢渣中提取對苯二甲酸二辛脂的生產系統，其特征在于：包括醇化反應釜和與醇化反應釜依次連接的中和釜、攪拌水洗裝置、脫醇釜、吸附裝置、過濾裝置和包裝裝置,所述醇化反應釜還依次連接冷凝器一和醇水分離器一，所述中和釜還連接調堿裝置，所述脫醇釜還依次連接冷凝器二和醇水分離器二，所述吸附裝置連接烘干裝置，所述烘干裝置連接至冷凝器二。

　　2.根據權利要求1所述從PTA廢水、廢渣中提取對苯二甲酸二辛脂的生產系統，其特征在于：所述攪拌水洗裝置與脫醇釜間還設有真空泵。

　　3.根據權利要求1所述從PTA廢水、廢渣中提取對苯二甲酸二辛脂的生產系統，其特征在于：所述醇化反應釜還連接計量泵。

　　說明書

　　從PTA廢水、廢渣中提取對苯二甲酸二辛脂的生產系統

　　技術領域

　　本實用新型涉及一種生產系統，尤其是涉及一種從PTA廢水、廢渣中提取對苯二甲酸二辛脂的生產系統。

　　背景技術

　　對苯二甲酸二辛酯(DOTP)分子式:C24H38O4是聚氯乙烯(PVC)塑料用的一種性能優良的主增塑劑。它與目前常用的鄰苯二甲酸二辛酯(DOP)相比，具有耐熱、耐寒、難揮發、抗抽出、柔軟性和電絕緣性能好等優點，在制品中顯示出優良的持久性、耐肥皂水性及低溫柔軟性。因其揮發性低，使用DOTP能完全滿足電線電纜耐溫等級要求，可廣泛應用于耐70℃電纜料(國際電工委員會IEC標準)及其它各種PVC軟質制品中。而在PTA生產過程中PTA廢水和廢渣中含有制造對比二甲酸二辛脂的原材料即對苯二甲酸和異辛酯，常規做法是直接處理后排放，造成資源的浪費。

　　發明內容

　　本實用新型旨在解決上述缺陷，提供了一種資源合理利用的從PTA廢水、廢渣中提取對苯二甲酸二辛脂的生產系統。

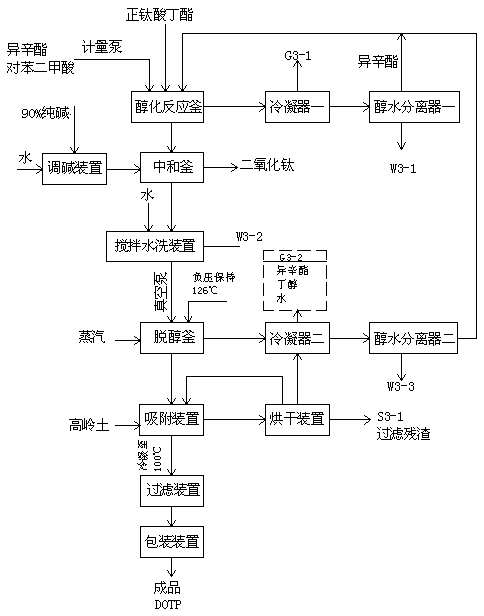

　　為了克服背景技術中存在的缺陷，本實用新型解決其技術問題所采用的技術方案是：一種從PTA廢水、廢渣中提取對苯二甲酸二辛脂的生產系統，包括醇化反應釜和與醇化反應釜依次連接的中和釜、攪拌水洗裝置、脫醇釜、吸附裝置、過濾裝置和包裝裝置,所述醇化反應釜還依次連接冷凝器一和醇水分離器一，中和釜還連接調堿裝置，所述脫醇釜還依次連接冷凝器二和醇水分離器二，吸附裝置連接烘干裝置，所述烘干裝置連接至冷凝器二。

　　在本實用新型的一個較佳實施例中，攪拌水洗裝置與脫醇釜間還設有真空泵。

　　在本實用新型的一個較佳實施例中，醇化反應釜還連接計量泵。

　　本實用新型的有益效果是：本生產系統實現了資源的有效回收利用，節能環保，保護環境，減少對苯二甲酸二辛脂的生產成本，增加企業的經濟效益，實現資源的合理配置。
