申請日2015.11.12

　　公開(公告)日2016.05.11

　　IPC分類號E03F5/22

　　摘要

　　本實用新型公開了一種全自動泄壓的污水提升器，包括箱體，所述箱體上設有進水口和出水口，所述進水口和出水口分別連接進水管道和出水管道，其特征在于，所述箱體上設有控制器，所述出水管道的進水端與潛污泵連接，所述潛污泵與控制器電連接，所述箱體內設有液位傳感器，所述箱體頂部的內壁上設有氣壓傳感器。本實用新型通過液位傳感器和氣壓傳感器分別采集箱體內的液面高度信息和氣壓信息并發送給控制器，控制器根據液面高度信息和氣壓信息發送信息給潛污泵和電磁閥，當箱體內氣壓過高或者過低時，電磁閥打開，自動平衡箱體內的氣壓，避免箱體內的氣壓無法有效排出而損壞箱體，有效提高污水提升器的工作效率。

　　權利要求書

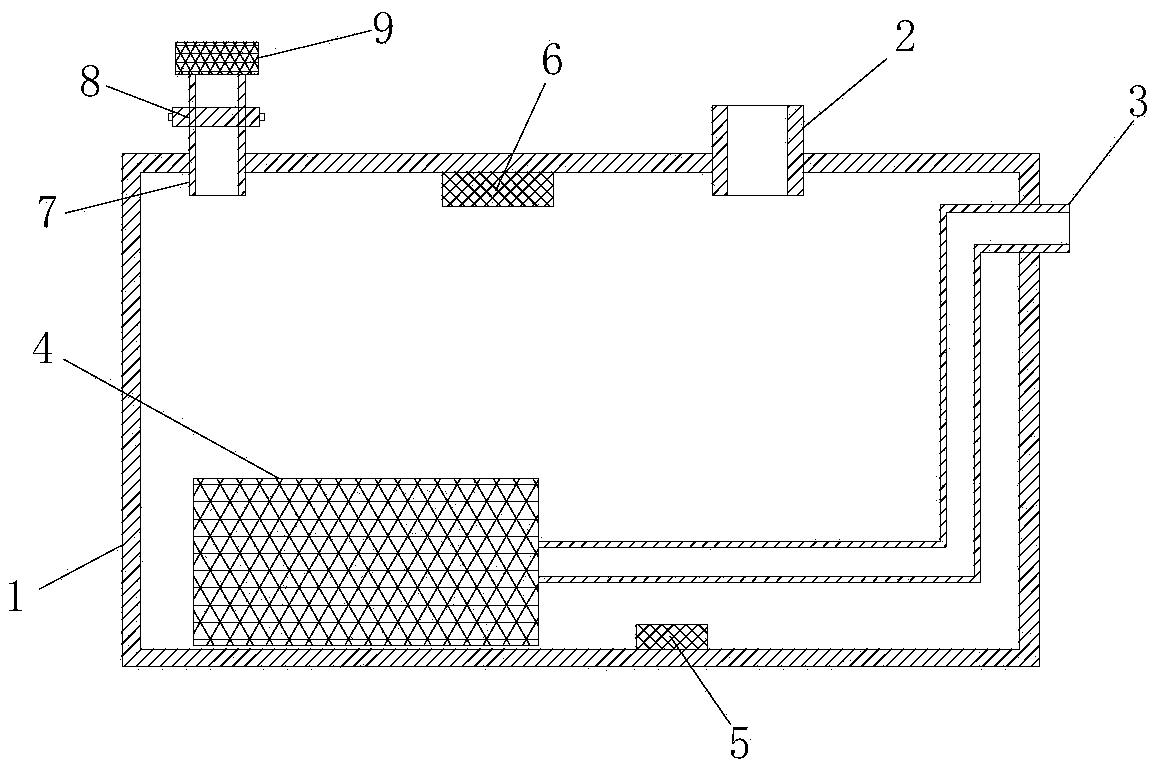

　　1.一種全自動泄壓的污水提升器，包括箱體(1)，所述箱體(1)上設有進水口和出水口，所述進水口和出水口分別連接進水管道(2)和出水管道(3)，其特征在于，所述箱體(1)上設有控制器，所述出水管道(3)的進水端與潛污泵(4)連接，所述潛污泵(4)與控制器電連接，所述箱體(1)內設有液位傳感器(5)，所述箱體(1)頂部的內壁上設有氣壓傳感器(6)，所述箱體(1)頂部連接泄壓管(7)，所述泄壓管(7)上設有電磁閥(8)，所述液位傳感器(5)、氣壓傳感器(6)、電磁閥(8)分別與控制器電連接。

　　2.根據權利要求1所述的一種全自動泄壓的污水提升器，其特征在于，所述進水管道(2)、出水管道(3)和泄壓管(7)與箱體(1)的連接處設有密封裝置。

　　3.根據權利要求1所述的一種全自動泄壓的污水提升器，其特征在于，所述泄壓管(7)的管口處連接空氣凈化裝置(9)。

　　4.根據權利要求1所述的一種全自動泄壓的污水提升器，其特征在于，所述進水管道(2)、出水管道(3)和泄壓管(7)由不銹鋼材料制成。

　　5.根據權利要求1所述的一種全自動泄壓的污水提升器，其特征在于，所述泄壓管(7)的外徑為10mm～30mm。

　　說明書

　　一種全自動泄壓的污水提升器

　　技術領域

　　本實用新型涉及污水提升器技術領域，尤其涉及一種全自動泄壓的污水提升器。

　　背景技術

　　污水提升器主要用于地下室、船舶、別墅等遠離排水立管和排水條件不好等不具備自流排放污水的地點衛生潔具污水的排放，能夠?qū)⑿l(wèi)生間的生活用水收集處理，尤其是衛生間的馬桶或洗手池的位置低于城市排水管的高度，需要輔助污水提升器來將衛生間的污水提升至一定的高度后排到城市排水管中。

　　現有技術中常見的污水提升器直接用提升泵直接提升污水，無法順暢的將污水抽入箱體或者從箱體內排出，而且當污水提升器需要維修或者污水進入箱體內時，需要對箱體內進行泄壓處理。因此，有必要設計一種全自動泄壓的污水提升器。

　　實用新型內容

　　本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種全自動泄壓的污水提升器。

　　為了實現上述目的，本實用新型采用了如下技術方案：

　　一種全自動泄壓的污水提升器，包括箱體，所述箱體上設有進水口和出水口，所述進水口和出水口分別連接進水管道和出水管道，其特征在于，所述箱體上設有控制器，所述出水管道的進水端與潛污泵連接，所述潛污泵與控制器電連接，所述箱體內設有液位傳感器，所 述箱體頂部的內壁上設有氣壓傳感器，所述箱體頂部連接泄壓管，所述泄壓管上設有電磁閥，所述液位傳感器、氣壓傳感器、電磁閥分別與控制器電連接。

　　優選地，所述進水管道、出水管道和泄壓管與箱體的連接處設有密封裝置。

　　優選地，所述泄壓管的管口處連接空氣凈化裝置。

　　優選地，所述進水管道、出水管道和泄壓管由不銹鋼材料制成。

　　優選地，所述泄壓管的外徑為10mm～30mm。

　　本實用新型中，通過液位傳感器和氣壓傳感器分別采集箱體內的液面高度信息和氣壓信息并發送給控制器，控制器根據液面高度信息和氣壓信息發送信息給潛污泵和電磁閥，當箱體內氣壓過高或者過低時，電磁閥打開，自動平衡箱體內的氣壓，避免箱體內的氣壓無法有效排出而損壞箱體，有效提高污水提升器的工作效率。
