申請日2015.11.12

　　公開(公告)日2016.04.20

　　IPC分類號B01D53/18

　　摘要

　　本實用新型公開了一種橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，包括噴淋儲水池、噴淋裝置，回收水溝，所述的噴淋裝置下方設置回收水溝，回收水溝匯集后通過回收加壓泵連接噴淋儲水池，噴淋儲水池通過加壓泵與水管連接噴淋裝置，所述的噴淋儲水池上方設置藥液配置箱，所述的噴淋儲水池上設置補水管與出水管。本實用新型在噴淋裝置下方設置回收水溝，將除酸噴淋中產生的水進行匯集，通過加壓泵將水匯回到噴淋儲水池，根據噴淋儲水池中水含量監測裝置，結合酸含量由藥液配置箱加入相應的溶液進行酸綜合，當含量達到再利用標準后，由加壓泵與水管又將水返回到噴淋裝置中，進行反復利用，本實用新型環保節水，有效實現有水資源的高效循環利用。

　　權利要求書

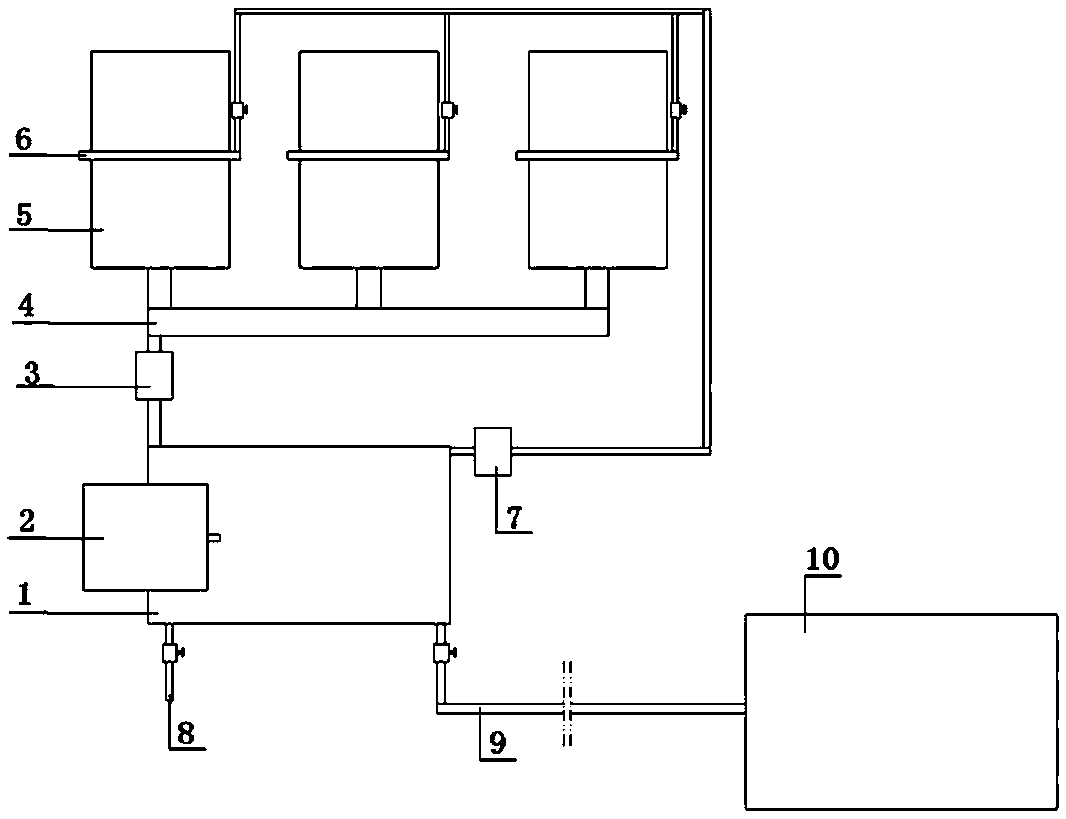

　　1.一種橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，包括噴淋儲水池(1)、噴淋裝置(6)，回收水溝(4)，其特征是：所述的噴淋裝置(6)下方設置回收水溝(4)，回收水溝(4)匯集后通過回收加壓泵(3)連接噴淋儲水池(1)，噴淋儲水池(1)通過加壓泵(7)與水管連接噴淋裝置(6)，所述的噴淋儲水池(1)上方設置藥液配置箱(2)，所述的噴淋儲水池(1)上設置補水管(8)與出水管(9)。

　　2.根據權利要求1所述的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，其特征是：所述的噴淋儲水池(1)設置水含量監測裝置。

　　3.根據權利要求1所述的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，其特征是：所述的噴淋裝置(6)為多組并置結構，每組都設置有水量控制閥。

　　4.根據權利要求1所述的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，其特征是：所述的回收水溝(4)設置于噴淋裝置(6)中部正下方或噴淋裝置(6)一側邊。

　　5.根據權利要求1所述的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，其特征是：所述的回收水溝(4)上設置蓋板。

　　6.根據權利要求1所述的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，其特征是：所述的回收水溝(4)為傾斜結構，向匯集處傾斜。

　　7.根據權利要求1所述的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，其特征是：所述的藥液配置箱(2)上設置加入量控制閥。

　　8.根據權利要求1所述的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，其特征是：所述的補水管(8)上設置水量控制閥。

　　9.根據權利要求1所述的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，其特征是：所述的出水管(9)連接廢水處理池(10)。

　　10.根據權利要求1所述的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置，其特征是：所述的噴淋裝置(6)可為移動式結構或固定式結構。

　　說明書

　　一種橡膠物料殘酸噴淋清洗廢水高效循環利用裝置

　　技術領域

　　本實用新型屬于橡膠加工設備技術領域，具體涉及一種結構簡單，方便省水的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置。

　　背景技術

　　天然橡膠以其獨特的性能在國民經濟中占有重要的地位，天然橡膠加工中，以從橡膠樹上流出的膠乳收集為原料，通過收集將不同地方運來的膠水混合，再攪拌均勻，使含雜質量不同的膠水統一成一種規格的膠水，加入濃硫酸進行脫水(通過濃硫酸的吸水作用達到脫水的目的)。使原來的膠水變成米粒大小的顆粒。使用模具裝料，進入烘干爐中，用高溫氣流穿過顆粒，帶走顆粒中的水分。此時，顆�；卮罅烤墼谝黄�，變成塊狀，再進行壓縮成形，制成標準膠、濃縮乳等初級產品。由于在生產脫水過程中，使用了濃硫酸，會釋放出刺鼻的氣體，嚴重污染廠區環境、危害操作人員健康，而且酸混入烘干的成品中，還會影響產品的質量與等級�，F(xiàn)有技術中要增加沖洗的工序進行清酸，需要將承有原料的橡膠車推到噴淋裝置的下方用水進行噴淋沖洗，這一工序需要耗用大量的水，而只是進行沖洗的話，沒有充分發揮出水的利用率，大量的水流走，造成水資源的浪費，要么造成環境的再次污染，要么增加回收處理的成本，在全球化節水的的今天，對的水資源的返復使用利用是當務之急，而且水的到處流淌還會造成整個生產車間濕滑，造成安全隱患。為此，研制開發一種結構簡單、可實現噴淋水的反復使用，在烘干前有效減少殘酸的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置是解決這一問題的有效途徑。

　　發明內容

　　本實用新型的目的是提供一種結構簡單，成本低廉，節水環保的橡膠物料殘酸噴淋清洗廢水高效循環利用裝置。

　　本實用新型的目的是這樣實現的，包括噴淋儲水池、噴淋裝置，回收水溝，所述的噴淋裝置下方設置回收水溝，回收水溝匯集后通過回收加壓泵連接噴淋儲水池，噴淋儲水池通過加壓泵與水管連接噴淋裝置，所述的噴淋儲水池上方設置藥液配置箱，所述的噴淋儲水池上設置補水管與出水管。

　　本實用新型在噴淋裝置下方設置回收水溝，將除酸噴淋中產生的水進行匯集，通過加壓泵將水匯回到噴淋儲水池，根據噴淋儲水池中水含量監測裝置，結合酸含量由藥液配置箱加入相應的溶液進行酸綜合，當含量達到再利用標準后，由加壓泵與水管又將水返回到噴淋裝置中，進行反復利用，當水不足時由補水管進行補給，當酸含量過高或水已無法再次使用時，通過出水管排到車間外部的廢水處理池內進行處理。本實用新型結構緊湊，環保節水，有效實現了水資源的高效循環利用，而且廢水通過回收水溝統一回收，不再造成車間內的水到處流淌的現象，保證了工作環境的清潔。
