申請日2017.11.07

　　公開(公告)日2018.02.09

　　IPC分類號C02F11/12; G05D22/02

　　摘要

　　本發明涉及干燥設備領域，具體涉及一種智能污泥干化機，包括熱泵裝置和干燥裝置，干燥裝置包括空氣、風機和網帶，空氣先通過熱泵裝置的冷凝器加熱，再通過風機加壓后，對網帶上的污泥進行除濕干燥，產生的濕空氣經熱泵裝置的蒸發器冷凝后分離成冷凝水和空氣，冷凝水經排水管外排，空氣重新進入熱泵裝置的冷凝器循環加熱。智能污泥干化機還包括數據采集模塊、控制器、通訊模塊等部件，可以對干化機進行智能控制。本發明設計巧妙，智能化程度高，不需要人員長期蹲守對運行模式和參數進行手工設定，可以根據需要達到的除濕效果進行智能化調節，并可將數據傳輸給手機APP和云存儲系統，達到無線移動控制和數據分析共享。具有潛在的市場價值。

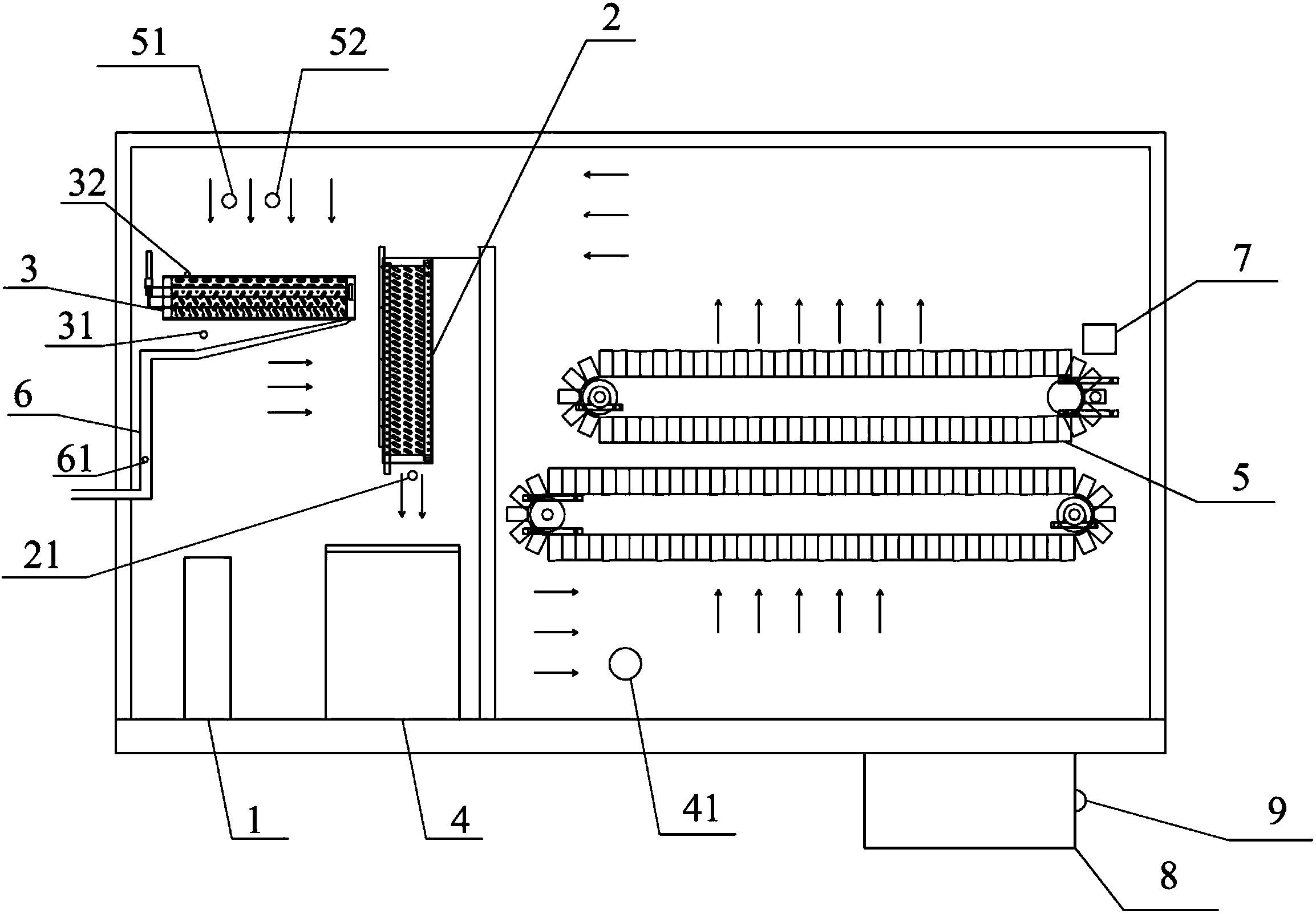

　　摘要附圖



　　權利要求書

　　1.一種智能污泥干化機，包括熱泵裝置和干燥裝置，所述熱泵裝置包括壓縮機、冷凝器、蒸發器和制冷劑，其特征在于：所述干燥裝置包括空氣、風機和網帶，所述空氣先通過所述熱泵裝置的冷凝器加熱，再通過所述風機加壓后，對所述網帶上的污泥進行除濕干燥，產生的濕空氣經所述熱泵裝置的蒸發器冷凝后分離成冷凝水和空氣，所述冷凝水經排水管外排，所述空氣重新進入所述熱泵裝置的冷凝器循環加熱。

　　2.根據權利要求1所述的一種智能污泥干化機，其特征在于：所述干燥裝置還包括含水率分析儀。

　　3.根據權利要求1或2所述的一種智能污泥干化機，其特征在于：所述智能污泥干化機還包括數據采集模塊，所述數據采集模塊對所述熱泵裝置和干燥裝置的參數進行采集。

　　4.根據權利要求3所述的一種智能污泥干化機，其特征在于：所述數據采集模塊包括所述冷凝器空氣出風溫度傳感器、干燥送風溫度傳感器、干燥回風溫度傳感器、干燥回風濕度傳感器、蒸發器空氣出風溫度傳感器、蒸發管溫度傳感器、冷凝水電導率傳感器。

　　5.根據權利要求4所述的一種智能污泥干化機，其特征在于：所述智能污泥干化機還包括控制器，所述控制器對所述數據采集模塊的數據和所述含水率分析儀的數據進行采集運算，得到當前除濕率。

　　6.根據權利要求5所述的一種智能污泥干化機的除濕干化控制方法，其特征在于包括以下步驟：

　　(1)所述含水率分析儀對需干燥污泥進行數據采集，并將數據傳輸給所述控制器;

　　(2)在所述控制器上選擇除濕模式對需干燥的污泥進行干燥;

　　(3)所述數據采集模塊將采集的數據傳輸給所述控制器;

　　(4)所述控制器對傳輸數據進行運算得到當前除濕率;

　　(5)將當前除濕率與步驟(2)中所述控制器選擇的除濕模式中的目標除濕率進行比較，如當前除濕率低于目標除濕率，所述控制器將除濕模式調整為高一階模式;如當前除濕率高于目標除濕率，所述控制器將除濕模式調整為低一階模式;如當前除濕率與目標除濕率相近，所述控制器除濕模式不進行調整。

　　7.根據權利要求5所述的一種智能污泥干化機，其特征在于：所述控制器設置各種除濕模式，每種除濕模式均設有各參數上下限，當所述數據采集模塊傳輸給所述控制器的數據超過上下限時，所述控制器將信息傳輸給與其相連接的報警器發出報警信號。

　　8.根據權利要求5所述的一種智能污泥干化機，其特征在于：所述智能污泥干化機還包括無線通信模塊和智能移動APP終端，所述控制器將信息通過所述無線通信模塊傳輸給所述智能移動APP終端，在所述智能移動APP終端上顯示和控制。

　　9.根據權利要求8所述的一種智能污泥干化機，其特征在于：所述智能污泥干化機還包括云存儲模塊，所述控制器將信息通過所述無線通信模塊存入所述云存儲模塊。

　　10.根據權利要求7所述的一種智能污泥干化機，其特征在于：所述智能污泥干化機還包括執行模塊，所述執行模塊包括熱泵啟停、間隔時間單元，網帶啟停、間隔時間單元，進料啟停、間隔時間單元，所述控制器對每種模式下的所述執行模塊的執行條件分別進行設置。

　　說明書

　　一種智能污泥干化機

　　技術領域

　　本發明涉及干燥設備領域，具體涉及一種智能污泥干化機。

　　背景技術

　　污泥干化機種類很多，從熱量來源可分為電熱式、蒸汽加熱式、燃油燃?xì)馐胶蜔岜檬降�。熱泵式污泥干化機結合了節能和環保的優勢，在市場上具有良好的應用。但是目前熱泵污泥干化機存在以下問題：(1)智能化難度高。干化機除濕效果無法通過直接的單一參數進行表征，因此不能通過直接的單一參數控制干化機的干燥效果，將設備智能化的難度較高;(2)非專業人員介入難。數據分析需要引證各溫度標況下的特征參數，運算較繁雜，非專業人員很難通過直接單一參數來正確判定當下干化機的運行情況;(3)單臺設備的調試時間長。因干燥污泥含水率不盡相同，在達到同樣的干燥目標前提下，需要專業人員長期蹲守，通過計算和分析運行記錄，對運行參數進行重新設置，以實現最優干燥效果，這種操作嚴重增加了設備運行成本，也造成了專業人員的浪費。

　　發明內容

　　本發明要解決的技術問題是如何克服現有技術存在的不足，提供一種智能污泥干化機。

　　本發明的技術解決方案是：一種智能污泥干化機，包括熱泵裝置和干燥裝置，所述熱泵裝置包括壓縮機、冷凝器、蒸發器和制冷劑，所述干燥裝置包括空氣、風機和網帶，所述空氣先通過所述熱泵裝置的冷凝器加熱，再通過所述風機加壓后，對所述網帶上的污泥進行除濕干燥，產生的濕空氣經所述熱泵裝置的蒸發器冷凝后分離成冷凝水和空氣，所述冷凝水經排水管外排，所述空氣重新進入所述熱泵裝置的冷凝器循環加熱。

　　進一步的，所述干燥裝置還包括含水率分析儀，對需干燥的污泥進行含水率分析。

　　進一步的，所述智能污泥干化機還包括數據采集模塊，所述數據采集模塊對所述熱泵裝置和干燥裝置的參數進行采集。

　　進一步的，所述數據采集模塊包括所述冷凝器空氣出風溫度傳感器、干燥送風溫度傳感器、干燥回風溫度傳感器、干燥回風濕度傳感器、蒸發器空氣出風溫度傳感器、蒸發管溫度傳感器、冷凝水電導率傳感器。

　　進一步的，所述智能污泥干化機還包括控制器，所述控制器對所述數據采集模塊的數據和所述含水率分析儀的數據進行采集運算，得到當前除濕率。

　　進一步的，包括一種智能污泥干化機的除濕干化控制方法，包括以下步驟：(1)所述含水率分析儀對需干燥污泥進行數據采集，并將數據傳輸給所述控制器;(2)在所述控制器上選擇除濕模式對需干燥的污泥進行干燥;(3)所述數據采集模塊將采集的數據傳輸給所述控制器;(4)所述控制器對傳輸數據進行運算得到當前除濕率;(5)將當前除濕率與步驟(2)中所述控制器選擇的除濕模式中的目標除濕率進行比較，如當前除濕率低于目標除濕率，所述控制器將除濕模式調整為高一階模式;如當前除濕率高于目標除濕率，所述控制器將除濕模式調整為低一階模式;如當前除濕率與目標除濕率相近，所述控制器對除濕模式不進行調整。

　　進一步的，所述控制器設置各種除濕模式，每種除濕模式均設有各參數上下限，當所述數據采集模塊傳輸給所述控制器的數據超過上下限時，所述控制器將信息傳輸給與其相連接的報警器發出報警信號。

　　進一步的，所述智能污泥干化機還包括無線通信模塊和智能移動APP終端，所述控制器將信息通過所述無線通信模塊傳輸給所述智能移動APP終端，在所述智能移動APP終端上顯示和控制。

　　進一步的，所述智能污泥干化機還包括云存儲模塊，所述控制器將信息通過所述無線通信模塊存入所述云存儲模塊。

　　進一步的，所述智能污泥干化機還包括執行模塊，所述執行模塊包括熱泵啟停、間隔時間單元，網帶啟停、間隔時間單元，進料啟停、間隔時間單元，所述控制器對每種模式下的所述執行模塊的執行條件分別進行設置。

　　本發明利用數據采集模塊、含水率分析儀、控制器組成的智能控制系統對污泥干化機的除濕率進行運算，與目標除濕率比較后，進行后續相應的模式選擇處理，智能化程度較高;非專業人員只要通過運算后的除濕率及各參數是否具有超出上下限值的情況就可了解除濕機的運作情況，比較簡單易行;控制器中設有各種污泥的干燥模式，并且隨著與云存儲系統連接，可以適時增加更新各種模式，能大量節省各種污泥的調試時間;與手機終端APP無線連接，可以使操作人員不在現場時就可完成操作控制，非常方便。本發明具有潛在的市場價值。
