申請日2015.11.12
公開(公告)日2016.05.11
IPC分類號C02F9/04
摘要
本實用新型公開了一種智能污水排水控制裝置，包括第一污水箱、第二污水箱，所述第一污水箱的頂部設有消毒箱，所述消毒箱和第一污水箱通過第三管道連接，所述第三管道上設有第三閥門，所述第一污水箱的上端設有進水管道，所述進水管道上設有第一閥門，所述第一污水箱的一側設有控制器，所述控制器的表面從上到下依次設有顯示器、操作面板和報警裝置，所述第一污水箱的一側設有排污口，所述排污口上設有密封門，所述第一污水箱的內壁上設有第一水位傳感器。本實用新型污水排放自動化控制程度高，污水處理效率高，通過自動控制形成循環，攪拌裝置加速污水流動，大大提高污水排放效率。
權利要求書

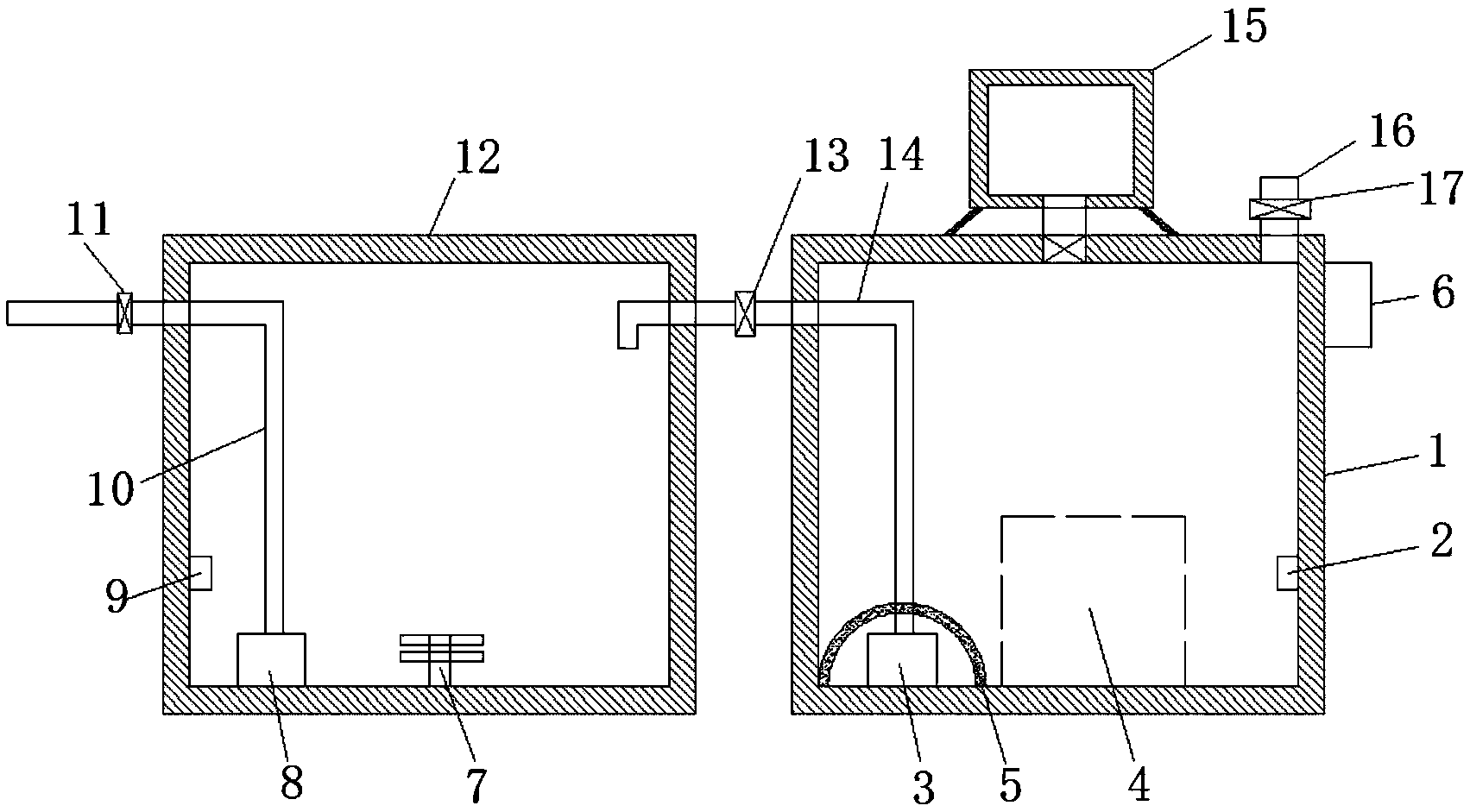

1.一種智能污水排水控制裝置，包括第一污水箱(1)、第二污水箱(12)，其特征在于，所述第一污水箱(1)的頂部設有消毒箱(15)，所述消毒箱(15)和第一污水箱(1)通過第三管道連接，所述第三管道上設有第三閥門，所述第一污水箱(1)的上端設有進水管道(16)，所述進水管道(16)上設有第一閥門(17)，所述第一污水箱(1)的一側設有控制器(6)，所述控制器(6)的表面從上到下依次設有設有顯示器、操作面板和報警裝置，所述第一污水箱(1)的一側設有排污口(4)，所述排污口上設有密封門，所述第一污水箱(1)的內壁上設有第一水位傳感器(2)，所述第一污水箱(1)內的底部設有第一污水泵(3)，所述第一污水泵(3)的外側設有過濾網(5)，所述第一污水泵(3)上設有第一管道(14)，所述第一污水泵(3)通過第一管道(14)連通第二污水箱(12)，所述第一管道(14)遠離第一污水泵(3)的一端位于第二污水箱(12)內，所述第二污水箱(12)的內壁上設有第二水位傳感器(9)，所述第二污水箱(12)內的底部設有攪拌裝置(7)和第二污水泵(8)，所述第二污水泵(8)上設有第二管道(10)，所述第二管道(10)遠離第二污水泵(8)的一端位于第二污水箱(12)的外部，且位于第二污水箱(12)的外部的第二管道上設有第二閥門(11)，所述第一水位傳感器(2)和第二水位傳感器(9)通過無線信號和控制器相連接，所述控制器分別電連接第一污水泵(3)、第二污水泵(8)、攪拌裝置(7)、操作面板、顯示器和報警裝置。
2.根據權利要求1所述的一種智能污水排水控制裝置，其特征 在于，所述消毒箱(15)通過支架固定在第一污水箱(1)的頂部。
3.根據權利要求1所述的一種智能污水排水控制裝置，其特征在于，所述過濾網(5)為半圓形過濾網。
4.根據權利要求1所述的一種智能污水排水控制裝置，其特征在于，所述控制器由電源經過降壓后供電。
說明書
一種智能污水排水控制裝置
技術領域
本實用新型涉及智能污水排水控制裝置技術領域，尤其涉及一種智能污水排水控制裝置。
背景技術
近年來，環保問題日益突出，污水處理和排放問題也越發尖銳，對于污水處理和排放過程控制也越來越引起更多人的重視。在污水排放時，由于對于污水排放時的排水量不清晰，需要人工去操作，比較繁瑣，且對于排放的污水缺乏有效的監控，不夠智能，為此我們?cè)O(shè)計了一種智能污水排水控制裝置。
實用新型內容
本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種智能污水排水控制裝置。
為了實現上述目的，本實用新型采用了如下技術方案：
一種智能污水排水控制裝置，包括第一污水箱、第二污水箱，所述第一污水箱的頂部設有消毒箱，所述消毒箱和第一污水箱通過第三管道連接，所述第三管道上設有第三閥門，所述第一污水箱的上端設有進水管道，所述進水管道上設有第一閥門，所述第一污水箱的一側設有控制器，所述控制器的表面從上到下依次設有設有顯示器、操作面板和報警裝置，所述第一污水箱的一側設有排污口，所述排污口上設有密封門，所述第一污水箱的內壁上設有第一水位傳感器，所述第一污水箱內的底部設有第一污水泵，所述第一污水泵的外側設有過濾 網，所述第一污水泵上設有第一管道，所述第一污水泵通過第一管道連通第二污水箱，所述第一管道遠離第一污水泵的一端位于第二污水箱內，所述第二污水箱的內壁上設有第二水位傳感器，所述第二污水箱內的底部設有攪拌裝置和第二污水泵，所述第二污水泵上設有第二管道，所述第二管道遠離第二污水泵的一端位于第二污水箱的外部，且位于第二污水箱的外部的第二管道上設有第二閥門，所述第一水位傳感器和第二水位傳感器通過無線信號和控制器相連接，所述控制器分別電連接第一污水泵、第二污水泵、攪拌裝置、操作面板、顯示器和報警裝置。
優選地，所述消毒箱通過支架固定在第一污水箱的頂部。
優選地，所述過濾網為半圓形過濾網。
優選地，所述控制器由電源經過降壓后供電。
本實用新型中，當?shù)谝凰粋鞲衅鳈z測到第一污水箱內水位較高時，通過控制器將消毒箱內的消毒藥劑添加到污水中，再通過第一污水泵將污水排放到第二污水箱，當?shù)诙粋鞲衅鳈z測到第二污水箱水位較高時，通過第二污水泵將污水排出，整個過程通過控制器自動控制，效率較高，本實用新型污水排放自動化控制程度高，污水處理效率高，通過自動控制形成循環，攪拌裝置加速污水流動，大大提高污水排放效率。
