申請日2017.11.07

　　公開(公告)日2018.02.16

　　IPC分類號C02F9/14; C02F11/12; D21H17/01; C02F103/28

　　摘要

　　本發明屬于造紙領域，具體涉及一種再生箱紙板污泥回用方法，所述方法包括步驟：步驟1：將紙箱生產污水依次通過格柵和斜網1排入調節池，污水再依次通過反應池，斜網2，初沉池，A/O池1，二沉池，A/O池2，終沉池后排入清水池，處理后的污水各項指標正常，可以進行循環利用。步驟2：將初沉池，二沉池，終沉池中的污泥排放于污泥池，污泥池中的污泥依次通過斜網3后進入成漿抄前池后與良漿配比進入紙機造紙。利用本發明的技術方案，污泥能夠達到全部回用，實現零排放。

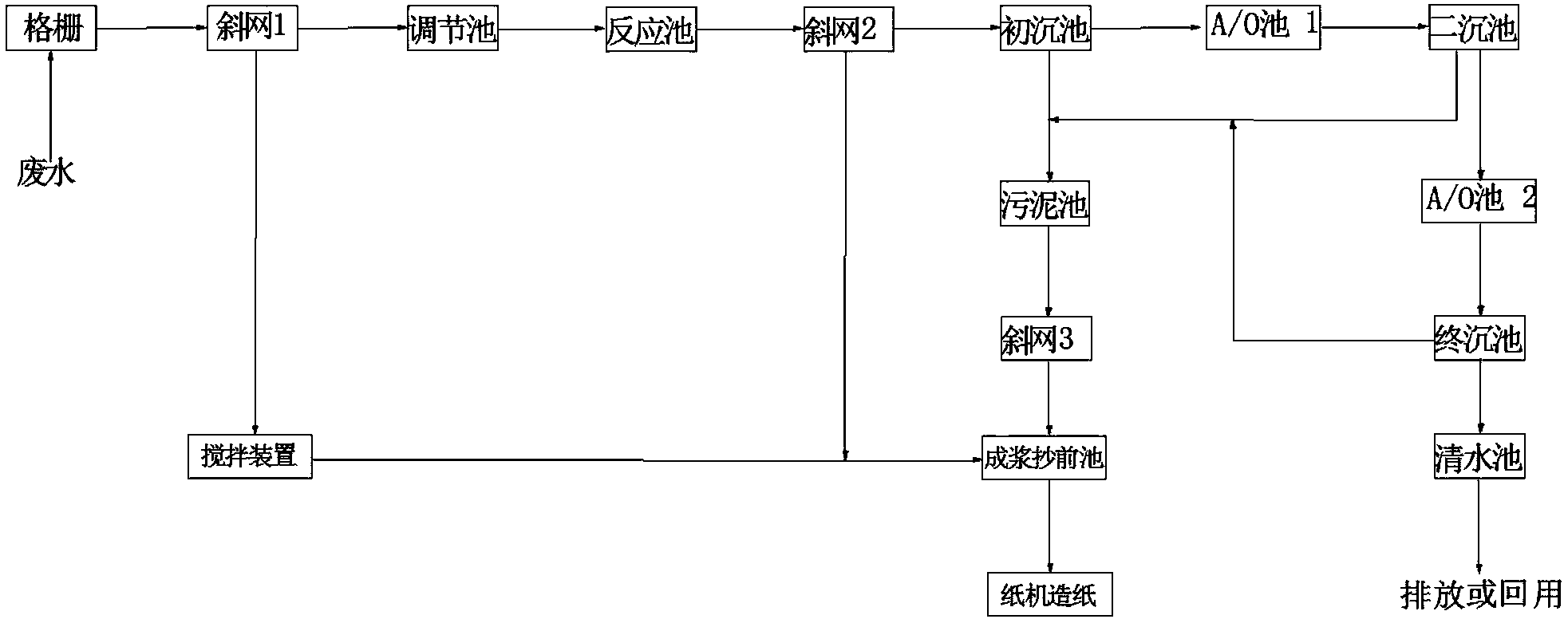

　　摘要附圖



　　權利要求書

　　1.一種再生箱紙板污泥回用方法，包括步驟：

　　步驟1：將紙箱生產污水依次通過格柵和斜網1排入調節池調節廢水量，污水再依次通過反應池，斜網2，初沉池，A/O池1，二沉池，A/O池2，終沉池后排入清水池;

　　步驟2：將初沉池，二沉池，終沉池中的污泥排放于污泥池，污泥池中的污泥通過斜網3后，進入成漿抄前池與良漿配比，然后送入紙機造紙。

　　2.根據權利要求1所述的回用方法，所述的斜網1過濾下來的纖維通過攪拌裝置后直接進入成漿抄前池，所述斜網2過濾下來的纖維直接送入成漿抄前池。

　　3.根據權利要求1所述的回用方法，在所述調節池中依次加入聚乙烯亞胺和PAC。

　　4.根據權利要求3所述的回用方法，所述聚乙烯亞胺加入量為5-20g/立方米水。

　　5.根據權利要求3所述的回用方法，所述PAC加入量為10-20g/立方米水。

　　6.根據權利要求1所述的回用方法，所述污泥的流出比例按照體積比記初沉池：二沉池：終沉池為2:1:1。

　　7.根據權利要求1所述的回用方法，污泥進入成漿抄前池的白水濃度為0.20%-0.28%。

　　8.根據權利要求7所述的回用方法，所述成漿抄前池內的白水與良漿按照體積比5:1的比例進行配比。

　　說明書

　　一種再生箱紙板污泥回用方法

　　技術領域

　　本發明屬于造紙領域，具體涉及一種再生箱紙板污泥回用方法。

　　背景技術

　　造紙污泥實際為造紙廢水中的細小纖維和填料，近來隨著表膠技術的推廣和應用，玉米淀粉、木薯淀粉、合成淀粉等大量的使用，導致國廢OCC填料明顯增加，造紙廢水濃度明顯上升，雖然有些造紙企業嘗也試著將污泥回用于造紙上，但由于污泥生成量以及霉變、發黑發臭等諸多因素控制較難，直接導致回用嚴重影響紙機車速和成品紙質量，不少企業都未能做到百分之百回用，尤其是活性污泥。目前大多數造紙企業都是采取污泥脫水機處理后填埋或焚燒的方式進行污泥處理，這些企業排放出來的造紙廢渣、污泥浪費了大量的土地和森林資源，還存在著環境污染和安全隱患。例如中國專利申請CN102583901A公開了一種紙箱生產過程的污水處理工藝，包括將箱紙生產污水排入二號緩沖池，再經一號壓縮機處理后，其中污泥渣用鍋爐焚燒，污水進入調節池，鍋爐污水經一號緩沖池后直接進入調節池，紙板生產污水則直接排入調節池;調節池的污水再依次經過氣浮及厭氧池、生化池和沉淀池處理后，沉淀池經穩定后的上方達標清水可作為生產用水或非飲用生活用水;而污泥則進入污泥池后，再循環進入上述步驟2所述的壓濾機中繼續處理，沉淀池中所產生廢氣則經碳化處理達標后向外界排放。

　　另外廢水中的細小纖維本來可以進行回收利用，利用CN102583901A中的廢紙?zhí)幚矸绞綗o(wú)疑會造成再生資源的浪費。

　　CN103726386A提供了一種造紙漿渣和污泥零排放的方法及系統，其采用的技術方案為，首先將多余白水進行過濾，回收其中的細小纖維至漿料系統進行利用，再對剩余的廢水采用物理沉淀法，實現固液分離，沉淀產生的污泥收集到漿料系統回收利用，物化處理后的清水返回到生產系統封閉循環使用，多余的水則抽到生化系統利用缺氧及兼氧微生物水解做進一步生化處理，之后再進行沉淀，沉淀產生的污泥照樣收集到漿料系統回收利用，處理后的上清液可以繼續回用，多余部分達標排放。利用該專利申請?zhí)峁┑姆椒▽?shí)際上并不能夠回用再生箱紙板，特別是無法回用造紙污泥中的活性污泥，在回用的時候會造成粘輥、粘毛毯等問題，而且會污染造紙機的白水，成紙有異味，產生大量的泡沫，影響網部脫水。

　　為達到污泥的全回用，而又盡可能不影響產品質量，是亟待解決的問題。

　　發明內容

　　為達到污泥的全回用，而又盡可能不影響產品質量，本發明提供了一種新的再生箱紙板污泥回用方法，包括步驟：

　　步驟1：將紙箱生產污水依次通過格柵和斜網1排入調節池，污水再依次通過反應池，斜網2，初沉池，A/O池1，二沉池，A/O池2，終沉池后排入清水池，處理后的污水各項指標正常，可以進行循環利用。

　　步驟2：將初沉池，二沉池，終沉池中的污泥排放于污泥池，污泥池中的污泥通過斜網3后，進入成漿抄前池與良漿配比，然后送入紙機造紙。

　　所述的斜網1過濾下來的纖維通過攪拌裝置后直接進入成漿抄前池。

　　所述的初沉池，二沉池，終沉池的污泥均直接進入污泥池。

　　大部分懸浮物被格柵攔截，通過步驟1污水中的COD，BOD，SS去除率均達到98%以上。

　　陰離子垃圾具有高負電荷性，為了提高細小纖維和填料的留著率，在加入化學助劑的時候，它首先會和陰離子垃圾反應，從而降低該助劑的效果，同時，帶負電荷的細小纖維過多的粘著在濾網上時，又會增加濾網的濾水難度，影響生產過程。一般來說，捕捉劑的陽電荷密度較高，對陰離子垃圾控制較好，但是，對于一定產品，存在一個最佳電荷密度，電荷密度過低則其效果不好，過高則會由于電荷的排斥作用而使膠體陰離子物質分散。所以，選擇捕捉劑時應選擇合適效果的以及對紙質品質和生產工藝無影響的物質，而不是陽電荷密度最高的物質。常用的陰離子垃圾捕捉劑有聚胺，聚乙烯亞胺，聚二烯丙基二甲基氯化銨，聚丙烯酰胺，陽離子淀粉(DS 0.035)，陽離子淀粉(DS 0.050)本發明經過大量實驗證明，在調節池中選用聚乙烯亞胺效果最好，加入量為5-20g/立方米水。

　　隨后在反應池內加入PAC，通過斜網2將細小纖維及時回用，污水通過兩次A/O池，并通過調節初沉池，二沉池，終沉池污泥流出比例，完全避免了腐漿的產生。

　　優選的PAC投入量為10-20g/立方米水。

　　造紙系統中的溫度，極為適合微生物的生長，當系統實行“零排放”且白水處理程度不夠時，系統中的紙漿和淀粉等物質又會為微生物提供豐富的碳源、氮源以及礦物質等營養物質，這些因素會促使細菌大量生長。厭氧細菌的大量生長，會將硫化物還原為H2S，并在系統中產生大量的揮發性脂肪酸，造成生產車間以及白水處理場所有異味，不但給工人帶來了較差的工作環境，還會引起漿料的腐化，影響產品質量。當腐料混入漿料中時，會造成吸水箱孔、水洗毛布和噴嘴等堵塞，從而使抄紙能力和脫水效率下降，導致產品濕強度以及均勻度下降;當粘膠狀腐漿粘附在壓榨輥和運轉中的紙頁上時，又會引起斷紙;混入腐漿的漿料所生產出的成紙，會產生斑點、污漬，影響產品的質量。物化污泥主要成份為細小纖維，過多回用物化污泥，會造成紙機脫水困難，導致紙機斷頭的增加，影響抄造，且細小纖維過多或發霉發黑發臭，都會導致成品紙的物理指標下降，故在污泥使用時，特別要強調污泥生成后的快速回用和污泥濃度的穩定。

　　活性污泥主體是微生物。污水經過初沉池后進入好氧生化段，活性污泥(微生物)細菌每15天為1個老化周期。為保證污水好氧段的運行指標正常，必須對老化的活性污泥進行外排，以確保生化段有益(微生物)細菌的成長，排出的含老化細菌的污泥就是我們俗稱活性污泥�；钚晕勰嗍亲铍y處理的，不少公司將這部分污泥進行壓干填埋或焚燒處理。近年來環保對固廢采取嚴格的管控，不允許壓干填埋。對于沒有自備電廠的企業，又不能進行焚燒。

　　活性污泥不含有纖維，其中的氮磷物質是漿料輸送中黏菌的主要營養物質，會造成粘輥，粘毛毯等問題。參與到紙機循環會使紙機白水惡化，成紙有異味，產生大量泡沫，影響網部脫水。經過多次的嘗試，我們最終把這部分污泥也成功地全部回用，在污泥回用的過程中，發現污泥的流出比例按照體積比記初沉池：二沉池：終沉池為2:1:1，對紙機車速、紙幅斷頭、車速和產品質量影響非常小;當初沉池：二沉池：終沉池為3:1:1時，發現初沉污泥發黑發臭，此時對紙機車速、紙幅斷頭和產品質量的影響是巨大的，表現為：水線明顯延長、網部動力負荷增加、真空箱與真空伏輥胡真空負壓偏高、真空伏輥進入壓榨吸移輥線速增大、紙張水份增大、用汽量增加、耐折度與環壓指數明顯下降、斷頭明顯增加，紙機被迫降低車速。

　　利用本發明的技術方案，能夠有效地保證制漿濃縮后廢水(白水)的濃度，使白水濃度保持在0.20%-0.28%，留著率提高到75-80%。

　　經污水處理后得到的白水在成漿抄前池內與良漿按照體積比5:1的比例進行配比，輸送到紙機造紙。

　　利用本發明的技術方案，污泥能夠達到全部回用，而且沒有給紙機的正常抄造和紙張的物理指標帶來影響，與未回用污泥制備的箱紙板相比，通過上述措施的調整和控制，污泥回收利用后得到的箱紙板耐折度、撕裂指數、耐破指數和環壓指數明顯上升，基本達到原來的數值，其中撕裂指數和環壓指數高于原漿的標值。
