申請日2015.11.12
公開(公告)日2017.05.24
IPC分類號C02F11/14; C02F11/12; C02F11/18
摘要
本發明公開了一種剩余活性污泥低能耗干化處理工藝，所述處理工藝首先將剩余活性污泥送入高速剪切均化槽中，然后向均化槽中加入處理劑，在0～20℃下剪切均化0.5～1h，然后送入污泥脫水機進行脫水，得到脫水泥餅和污水，所述污水送去污水廠進一步處理，所得的脫水泥餅送入成型機擠成條狀，然后通過輸送帶進入太陽能多層網帶式低溫干化箱干化，得到含水率小于15%的干化污泥。本發明工藝可以將剩余污泥的含水率從97%以上降為15%以下，大大降低污泥體積，干化污泥可作為進一步資源化原料或焚燒。
權利要求書
1.一種剩余活性污泥低能耗干化處理工藝，所述處理工藝包括如下步驟：
(1)將剩余活性污泥送入高速剪切均化槽中，然后向均化槽中加入處理劑，在0～20℃下剪切均化0.5～1h，所述的處理劑為非離子表面活性劑和羥乙基六氫均三嗪的混合溶液;
(2)將步驟(1)處理后的污泥送入污泥脫水機進行脫水，得到脫水泥餅和污水，所述污水送去污水廠進一步處理;
(3)將步驟(2)所得的脫水泥餅送入成型機擠成條狀，然后通過輸送帶進入太陽能多層網帶式低溫干化箱干化，得到含水率小于15%的干化污泥。
2.按照權利要求1所述的工藝，其特征在于：步驟(3)所得干化污泥可進一步資源化處理或焚燒，干化過程產生的尾氣由引風機引入尾氣裝置處理后排空。
3.按照權利要求2所述的工藝，其特征在于：所述尾氣處理裝置為超重力尾氣處理裝置。
4.按照權利要求1所述的工藝，其特征在于：步驟(1)所述的非離子表面活性劑由聚氧乙烯型非離子表面活性劑和烷基糖苷組成。
5.按照權利要求4所述的工藝，其特征在于：所述非離子表面活性劑中，聚氧乙烯型非離子表面活性劑含量為20-99.9wt%，烷基糖苷含量為0.01-80wt%。
6.按照權利要求4所述的工藝，其特征在于：所述聚氧乙烯型非離子表面活性劑為烷基酚聚氧乙烯醚、高碳脂肪醇聚氧乙烯醚、脂肪酸甲酯乙氧基化物、聚丙二醇的環氧乙烷加成物、聚氧乙烯化的離子型表面活性劑中的一種或幾種。
7.按照權利要求6所述的工藝，其特征在于：所述烷基酚聚氧乙烯醚為辛基酚聚氧乙烯醚和壬基酚聚氧乙烯醚中的一種或兩種。
8.按照權利要求1所述的工藝，其特征在于：所述非離子表面活性劑加入量與步驟(1)中所述的剩余活性污泥固含物的重量比為1:2000～1:1000，羥乙基六氫均三嗪的加入量與步驟(1)中所述的剩余活性污泥固含物的重量比為1:100～1:50。
9.按照權利要求1所述的工藝，其特征在于：步驟(2)所述污泥脫水機是離心脫水機、板框壓濾機、疊式污泥脫水機、帶式壓濾機中的一種或幾種。
10.按照權利要求1所述的工藝，其特征在于：步驟(1)所述高速剪切均化槽的頂部固定安裝3-5根旋轉桿，每根旋轉桿上帶有4-6個六葉鐳射切割刀片。
11.按照權利要求1所述的工藝，其特征在于：所述旋轉桿的轉速為10000-30000r/min。
12.按照權利要求1所述的工藝，其特征在于：步驟(3)所述破壁脫水后的污泥經成型機擠成條狀，所述條狀污泥的直徑為4-6mm。
13.按照權利要求1所述的工藝，其特征在于：步驟(3)所述成型后的污泥經輸送帶進入太陽能多層網帶式低溫干化箱，所述干化箱內置多層可獨立、且水平轉動的網帶。
14.按照權利要求1所述的工藝，其特征在于：所述干化箱通過空氣泵將空氣經太陽能加熱器加熱后引作干化箱的低溫干化載氣，溫度≥40℃，濕度<10%，載氣量100-500m3/h，污泥在箱內停留時間約為1～2h。
說明書
一種剩余活性污泥低能耗干化處理工藝
技術領域
本發明涉及一種剩余活性污泥處理工藝，尤其涉及一種剩余污泥的破壁脫水、低能耗干化處理工藝。
背景技術
剩余活性污泥是水處理過程中的必然產物。其內含有許多病原菌、病毒和寄生蟲等，對周?chē)h(huán)境造成嚴重的威脅，而且污泥含水率極高，沉淀池中剛分離出來的污泥含水率大約在97%～99%，高含水率的污泥造成了污泥的運輸難度大，成本高，占據了垃圾填埋場大量庫容，同時填埋場的防滲要求業增加，垃圾滲濾液管堵塞等問題，對水環境和大氣環境都帶來極大的隱患。污泥的脫水及干化是污泥減量化的有效手段，也是污泥最終處理的必要前提。
污泥脫水已成為污泥處理與處置流程中一個非常重要的過程，通過減少污泥體積來節省污泥后續運輸、處理處置成本是非常必要的。現有的污泥機械脫水工藝脫水效率都存在瓶頸問題，原因在于機械脫水均難以脫除細胞內的結合水。如欲提高污泥脫水效果，必須將污泥細胞壁破碎，是內部結合水溶出才可。為此，污泥的破壁處理是污泥脫水中亟待研究和解決的問題。
污泥的干化是污泥進行資源化(農用、焚燒等)的前提。目前，污泥的干化技術已經得到較為深入的研究，很多技術已經得到應用。但大多存在設備投資費用高，加熱溫度高運行成本高等問題，阻礙了污泥干化技術大規模推廣和發展。利用太陽能干化污泥技術的方法能極大的降低干化運行成本，為污泥的更有效的資源化技術推廣提供便利。
張宗宇，李捷，趙洪明等(中國環境管理干部學院學報，2010年第20卷第4期，58-60)報道了“城市污泥干燥焚燒一體化處理工藝的研究”，研究了采用回轉圓筒干燥機和流化床焚燒爐對污泥進行干燥焚燒一體化處理。其中采用熱煙氣直接接觸換熱回轉圓筒干燥機對污泥進行干燥。濕污泥隨圓筒的轉動而運動，并在重力作用下從較高一段向較低一段移動。筒內布置有抄板，它不斷把濕污泥抄起、灑下，使污泥與煙氣的接觸面積增大。該干燥處理工藝需要熱源，即熱煙氣。如無可利用熱源還需引入其他熱源才能完成此干燥工藝。
CN 102173557A公開了一種低熱值剩余污泥處置方法，包括以下步驟：生石灰儲存在生石灰料倉中，通生石灰儲存在生石灰料倉中，通過反應物計量裝置按需要輸送不同量的生石灰到混合反應器中，生石灰加入量為剩余污泥質量的20-50 %;將待處理的含水率80-90%的剩余污泥和生石灰送入混合反應器充分混合反應，制成半干化的污泥;將半干化污泥送入污泥造粒裝置，破碎成污泥顆粒導入太陽能干燥間進行干燥處理，經過24-48h的干燥處理，得到含水率為5-10%的干化污泥，產生的臭氣導入廢氣處理裝置處理。該發明處理后的污泥含水率低，效果好，采用太陽能對污泥進行干燥，利用資源降低成本，但是該方法采用石灰對污泥進行調理，脫水效率不高且石灰投加量大，增加后續處理量。此外，污泥鋪于干燥間內進行干燥，需要采用機械反動且污泥不能得到連續處理。
發明內容
針對現有技術的不足，本發明的目的在于提供一種節能、高效、安全、環保的剩余活性污泥低能耗干化處理工藝。該工藝采用藥劑調理和機械破壁技術提高污泥脫水率;多層網帶式低溫干化箱不需要熱源，溫度低且粉塵量低，可避免爆炸隱患，能充分的進行對流接觸并使污泥分散，脫水阻力小。

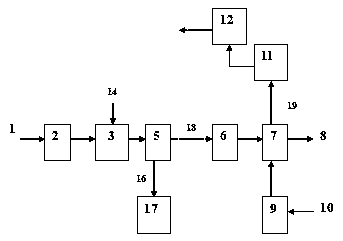

本發明提供一種剩余活性污泥低能耗干化處理工藝，所述處理工藝包括如下步驟：
(1)將剩余活性污泥送入高速剪切均化槽中，然后向均化槽中加入處理劑，在0～20℃下剪切均化0.5～1h，所述的處理劑為非離子表面活性劑和羥乙基六氫均三嗪的混合溶液;
(2)將步驟(1)處理后的污泥送入污泥脫水機進行脫水，得到脫水泥餅和污水，所述污水送去污水廠進一步處理;
(3)將步驟(2)所得的脫水泥餅送入成型機擠成條狀，然后通過輸送帶進入太陽能多層網帶式低溫干化箱干化，得到含水率小于15%的干化污泥。
本發明工藝中，步驟(3)所得干化污泥可進一步資源化處理或焚燒，干化過程產生的尾氣由引風機引入尾氣裝置處理后排空，所述尾氣處理裝置可以為超重力尾氣處理裝置。
本發明工藝中，步驟(1)所述的非離子表面活性劑由聚氧乙烯型非離子表面活性劑和烷基糖苷組成，其中，聚氧乙烯型非離子表面活性劑含量為20-99.9wt%，烷基糖苷含量為0.01-80wt%;所述聚氧乙烯型非離子表面活性劑為烷基酚聚氧乙烯醚(為辛基酚聚氧乙烯醚 和壬基酚聚氧乙烯醚中的一種或兩種)、高碳脂肪醇聚氧乙烯醚、脂肪酸甲酯乙氧基化物、聚丙二醇的環氧乙烷加成物、聚氧乙烯化的離子型表面活性劑中的一種或幾種。所述非離子表面活性劑加入量與步驟(1)中所述的剩余活性污泥固含物的重量比為1:2000～1:1000，羥乙基六氫均三嗪的加入量與步驟(1)中所述的剩余活性污泥固含物的重量比為1:100～1:50。
本發明工藝中，步驟(2)所述污泥脫水機可以是離心脫水機、板框壓濾機、疊式污泥脫水機、帶式壓濾機中的一種或幾種。
本發明工藝中，步驟(1)所述高速剪切均化槽的頂部固定安裝3-5根旋轉桿，每根旋轉桿上帶有4-6個六葉鐳射切割刀片，所述旋轉桿的轉速為10000-30000r/min，優選為20000r/min。
本發明工藝中，步驟(3)所述破壁脫水后的污泥經成型機擠成條狀，所述條狀污泥的直徑為4-6mm。
本發明工藝中，步驟(3)所述成型后的污泥經輸送帶進入太陽能多層網帶式低溫干化箱，所述干化箱內置多層可獨立、且水平轉動的網帶，為載氣與污泥提供能夠充分接觸的空間，污泥在網帶上水平運動，與垂直流動的空氣形成錯流，空氣能夠從污泥中穿越過去，形成良好的對流接觸干燥條件，能夠提高脫水效率，促進污泥快速脫水。當成型后的污泥自上而下經過層層網帶時便經過了干化處理。該干化箱通過空氣泵將空氣經太陽能加熱器加熱后引作干化箱的低溫干化載氣，溫度≥40℃，濕度<10%，載氣量100-500m3/h，污泥在箱內停留時間約為1～2h。
與現有技術相比，本發明處理工藝具有如下特點：
1、本發明工藝中的所用的處理劑為非離子表面活性劑、羥乙基六氫均三嗪組成的混合溶液，通過處理劑中各個組分間的協同效應，使得污泥的脫水效率大大提高，可以得到含水率小于15%的污泥，提高污泥中微生物細胞壁的破解效率，減少藥劑用量，縮短破壁時間，節能高效。經破壁處理后的污泥，結合水得到釋放，絮體分散，經脫水處理后的泥餅含水率大大降低，污泥脫水效率大大提高和干化速率加快。
2、本發明工藝中，所用的處理劑中的非離子型表面活性劑通過增溶作用和分散作用可使大分子的親水性基團如污泥絮體表面胞外聚合物(EPS)轉移至上清液中，使污泥絮體粒徑變小，絮體不規則程度降低，使部分結合水轉化成自由水。
3、本發明中破壁脫水后的污泥通過擠條機劑成條狀。通過擠條成形，有利于分散和均布污泥，減小污泥內水分脫除阻力。
4、本發明中的干化箱通過空氣泵將空氣經太陽能加熱器加熱后引作干化箱的低溫干化載氣。該干化箱內置多層可獨立、且水平轉動的網帶結構，為載氣與污泥提供能夠充分接觸的空間。污泥在網帶上水平運動，與垂直流動的空氣形成錯流，空氣能夠從污泥中穿越過去，形成良好的對流接觸干燥條件，能夠提高脫水效率，形成快速脫水機制。當成型后的污泥自上而下經過層層網帶時便經過了干化處理。該干化箱無需引入其他熱源，能耗低，低溫處理不會引起粉塵爆炸等危險，污泥組分揮發少。干化后污泥含水率降至15%以下。
