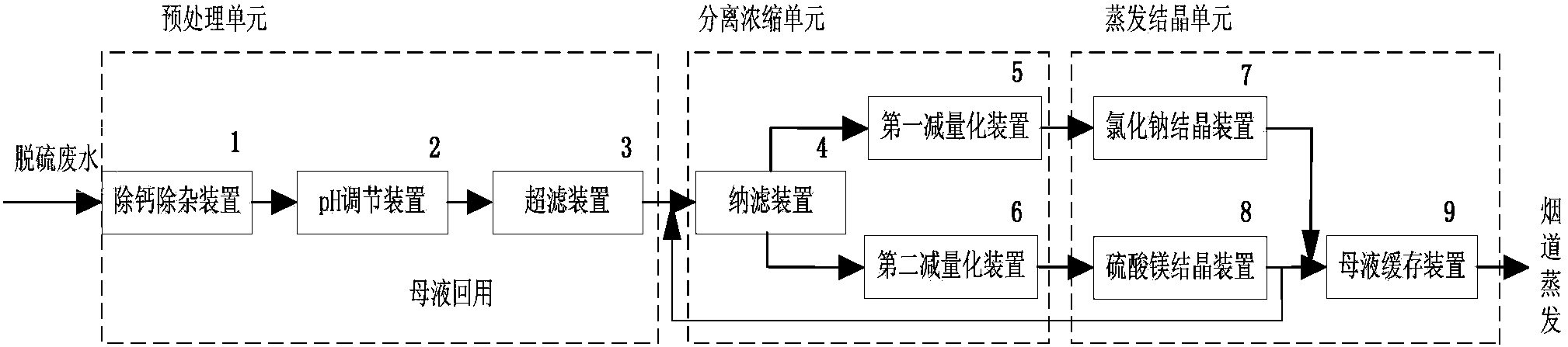

　　本發明實施例提供了一種從脫硫廢水中制取硫酸鎂的系統，其特征在于，包括：預處理單元、分離濃縮單元及蒸發結晶單元;經過預處理單元去除脫硫廢水中的鈣和重金屬，在經過分離濃縮單元將一價鹽和二價鹽進行分離，最后通過蒸發結晶單元制得氯化鈉結晶鹽和七水合硫酸鎂。本發明與傳統脫硫廢水處理相比，省去了對廢水中鎂的去除，從而節省了前期藥劑的投加種類及投加量，節省了處理成本，后續通過納濾對脫硫廢水進行預分鹽，降低后續蒸發結晶處理難度，可以獲得高純度的氯化鈉及硫酸鎂結晶鹽，提高了產品附加值，提高了企業收益，本工藝通過在前期節省藥劑投加，后期提高產品收益，從而使運行成本降低，減輕企業負擔。

　　摘要附圖



　　權利要求書

　　1.一種從脫硫廢水中制取硫酸鎂的系統，其特征在于，包括：預處理單元、分離濃縮單元及蒸發結晶單元，其中，

　　所述預處理單元包括：除鈣除雜裝置、pH調節裝置及超濾裝置;所述除鈣除雜裝置設置有廢水進水口、出水口，所述pH調節裝置設置有進水口、出水口，所述超濾裝置設置有進水水箱、產水水箱;所述pH調節裝置的進水口與所述除鈣除雜裝置的出水口連接，所述超濾裝置的進水水箱與所述pH調節裝置的出水口連接;

　　所述分離濃縮單元包括：納濾裝置、第一減量化裝置及第二減量化裝置;所述納濾裝置設置有進水水箱、產水水箱、濃水水箱，所述第一減量化裝置設置有進水口、產水水箱、濃水水箱，所述第二減量化裝置設置有進水口、產水水箱、濃水水箱;所述納濾裝置的進水水箱與所述超濾裝置的產水水箱連接，所述第一減量化裝置的進水口與所述納濾裝置的產水水箱連接，所述第二減量化裝置的進水口與所述納濾裝置的濃水水箱連接;

　　所述蒸發結晶單元包括：氯化鈉結晶裝置、硫酸鎂結晶裝置及母液緩存裝置;其中，所述氯化鈉結晶裝置設置有進水口、母液出口，所述硫酸鎂結晶裝置設置有進水口、母液出口，所述母液緩存裝置設置有進水口、出水口;所述氯化鈉結晶裝置的進水口與所述第一減量化裝置的濃水水箱連接，所述硫酸鎂結晶裝置的進水口與所述第二減量化裝置的濃水水箱連接，所述母液緩存裝置的進水口分別與所述氯化鈉結晶裝置的母液出口和所述硫酸鎂結晶裝置的母液出口連接。

　　2.根據權利要求1所述的系統，其特征在于，所述除鈣除雜裝置包括：混凝沉淀設備。

　　3.根據權利要求3所述的系統，其特征在于，所述混凝沉淀設備包括：依次連接的混合池、絮凝池和沉淀池。

　　4.根據權利要求1所述的系統，其特征在于，所述第一減量化裝置包括：

　　高壓反滲透裝置、電滲析裝置、卷式高壓膜裝置、或碟管式反滲透裝置。

　　5.根據權利要求1所述的系統，其特征在于，所述第二減量化裝置包括：碟管式反滲透裝置。

　　6.根據權利要求1所述的系統，其特征在于，所述氯化鈉結晶裝置包括：多效蒸發器或MVR蒸發器。

　　7.根據權利要求1所述的系統，其特征在于，所述硫酸鎂結晶裝置包括：蒸發濃縮裝置和冷凍結晶裝置。

　　說明書

　　一種從脫硫廢水中制取硫酸鎂的系統

　　技術領域

　　本發明涉及水處理技術領域，特別是涉及一種從脫硫廢水中制取硫酸鎂的系統。

　　背景技術

　　脫硫廢水主要是鍋爐煙氣濕法脫硫(石膏法/氧化鎂法)過程中吸收塔的排放水。為了維持脫硫裝置漿液循環系統物質的平衡，防止煙氣中可溶部分即氯濃度超過規定值和保證石膏質量，必須從系統中排放一定量的廢水，廢水中含有的雜質主要包括懸浮物、過飽和的亞硫酸鹽、硫酸鹽以及重金屬，其中很多是國家環保標準中要求嚴格控制的第一類污染物。

　　在中國，基于水資源緊缺和水污染形勢嚴重逐漸提出ZLD(廢水零排放ZeroLiquid Discharge，簡稱ZLD)概念，ZLD是首先由歐美經濟發達的國家于20世紀70年代提出的概念，相比國外的技術，在不到20年時間內，雖然取得一些進步，但是與國外的差距較大。我國是以煤炭資源為基礎進行電能轉換的大國，2014年底，火力發電廠占能源結構的70%，我國火力發電廠取水量約占總工業取水量的30%-40%。為了節約水資源，治理環境污染，國家有關部門出臺一系列政策，對火電廠生產的總體目標要求實現零排放，燃煤電廠廢水零排放是電廠用水的最高水平。

　　火電廠廢水零排放概念，很多電廠曾做過許多嘗試和研究，部分宣稱實現了廢水零排放。實際上，這些電廠僅僅實現部分廢水的減排，或僅僅實現了部分種類廢水處理后回用，而其他廢水如循環冷卻系統排污水、脫硫廢水、非經常性廢水等處理后則直接排放或部分用于干灰加濕，沒有真正實現廢水零排放。從可持續發展的觀點看，隨著水資源日益的匱乏，環保要求的逐步嚴格，廢水的零排放是電廠用水發展的一種趨勢。

　　電廠排放的各種廢水中，脫硫廢水最為難處理，主要體現在硬度高，懸浮物高，含鹽量高同時腐蝕性較強且水質水量波動性較大，目前國內脫硫方法主要為以石灰石、生石灰為基礎的鈣法及以氧化鎂為基礎的鎂法，由于燃煤電廠運行工況，使用煤的品質以及脫硫劑品質的影響，國內不同燃煤電廠的脫硫廢水水質有很大的不同，其中水中的硬度主要來源于脫硫劑及電廠所用煤，根據硬度組成中鈣、鎂離子的不同，可以將脫硫廢水分為三類：第一類廢水水質是鈣低鎂高，第二類是鈣鎂離子數量相當，第三類是鈣高鎂低。

　　目前，主流的脫硫廢水零排放工藝包括以下步驟：1)脫硫廢水預處理除雜，去除水中的硬度及重金屬，使脫硫廢水中的鈣、鎂離子和重金屬離子生成氫氧化物沉淀;2)經過預處理后的脫硫廢水經過濾進入膜濃縮系統，實現脫硫廢水的減量化;3)蒸發結晶技術實現廢水的固液分離，獲取蒸發冷凝水和可回用鹽，實現脫硫廢水的零排放。然而上述工藝獲得的結晶鹽為氯化鈉、硫酸鈉，目前工業級氯化鈉價格約60～100元/噸，高純度的硫酸鈉價格在400元/噸，經濟效益差。

　　發明內容

　　本發明實施例的目的在于提供一種從脫硫廢水中制取硫酸鎂的系統，以實現脫硫廢水零排放和資源化再利用，提高產品附加值。具體技術方案如下：

　　本發明實施的一方面，提供了一種從脫硫廢水中制取硫酸鎂的系統，包括：預處理單元、分離濃縮單元及蒸發結晶單元，其中，

　　所述預處理單元包括：除鈣除雜裝置、pH調節裝置及超濾裝置;所述除鈣除雜裝置設置有廢水進水口、出水口，所述pH調節裝置設置有進水口、出水口，所述超濾裝置設置有進水水箱、產水水箱;所述pH調節裝置的進水口與所述除鈣除雜裝置的出水口連接，所述超濾裝置的進水水箱與所述pH調節裝置的出水口連接;

　　所述分離濃縮單元包括：納濾裝置、第一減量化裝置及第二減量化裝置;所述納濾裝置設置有進水水箱、產水水箱、濃水水箱，所述第一減量化裝置設置有進水口、產水水箱、濃水水箱，所述第二減量化裝置設置有進水口、產水水箱、濃水水箱;所述納濾裝置的進水水箱與所述超濾裝置的產水水箱連接，所述第一減量化裝置的進水口與所述納濾裝置的淡水水箱連接，所述第二減量化裝置的進水口與所述納濾裝置的濃水水箱連接;

　　所述蒸發結晶單元包括：氯化鈉結晶裝置、硫酸鎂結晶裝置及母液緩存裝置;其中，所述氯化鈉結晶裝置設置有進水口、母液出口，所述硫酸鎂結晶裝置設置有進水口、母液出口，所述母液緩存裝置設置有進水口、出水口;所述氯化鈉結晶裝置的進水口與所述第一減量化裝置的濃水水箱連接，所述硫酸鎂結晶裝置的進水口與所述第二減量化裝置的濃水水箱連接，所述母液緩存裝置的進水口分別與所述氯化鈉結晶裝置的母液出口和所述硫酸鎂結晶裝置的母液出口連接。

　　可選的，所述除鈣除雜裝置包括：混凝沉淀設備。

　　可選的，所述混凝沉淀設備包括：依次連接的混合池、絮凝池和沉淀池。

　　可選的，所述第一減量化裝置包括：

　　高壓反滲透裝置、電滲析裝置、卷式高壓膜裝置、或碟管式反滲透裝置。

　　可選的，所述第二減量化裝置包括：碟管式反滲透裝置。

　　可選的，所述氯化鈉結晶裝置包括：多效蒸發器或MVR蒸發器。

　　可選的，所述硫酸鎂結晶裝置包括：蒸發濃縮裝置和冷凍結晶裝置。

　　本發明實施例提供的一種從脫硫廢水中制取硫酸鎂的工藝與傳統脫硫廢水處理工藝相比，省去了對廢水中鎂的去除，從而節省了前期藥劑的投加種類及投加量，節省了處理成本，后續通過納濾對脫硫廢水進行預分鹽，降低后續蒸發結晶處理難度，可以獲得高純度的氯化鈉及硫酸鎂結晶鹽，提高了產品附加值，提高了企業收益。當然，實施本發明的任一產品或方法必不一定需要同時達到以上所述的所有優點。
