申請日2017.11.07

　　公開(公告)日2018.02.23

　　IPC分類號C02F9/04; C02F101/10

　　摘要

　　本發明公開了一種快速含磷工業污水處理裝置，包括反應容器和處理裝置，所述反應容器的底部四角均固定有支腿，所述處理裝置包括試劑存儲箱、連接管、污水進口管、過濾網、排水管、攪拌裝置、控制面板、流量計和電磁閥，所述試劑存儲箱的水平高度高于反應容器的水平高度，所述試劑存儲箱的底部一端通過連接管與反應容器連通，所述污水進口管的固定在反應容器的頂部，所述過濾網固定在反應容器內部，所述排水管的一端固定在反應容器遠離試劑存儲箱的一側，且水平高度高于過濾網，所述攪拌裝置固定在反應容器的底部，所述控制面板固定在反應容器的一側，此含磷工業污水處理裝置，通過攪拌裝置可以加速反應，從而可以提高沉淀效率。

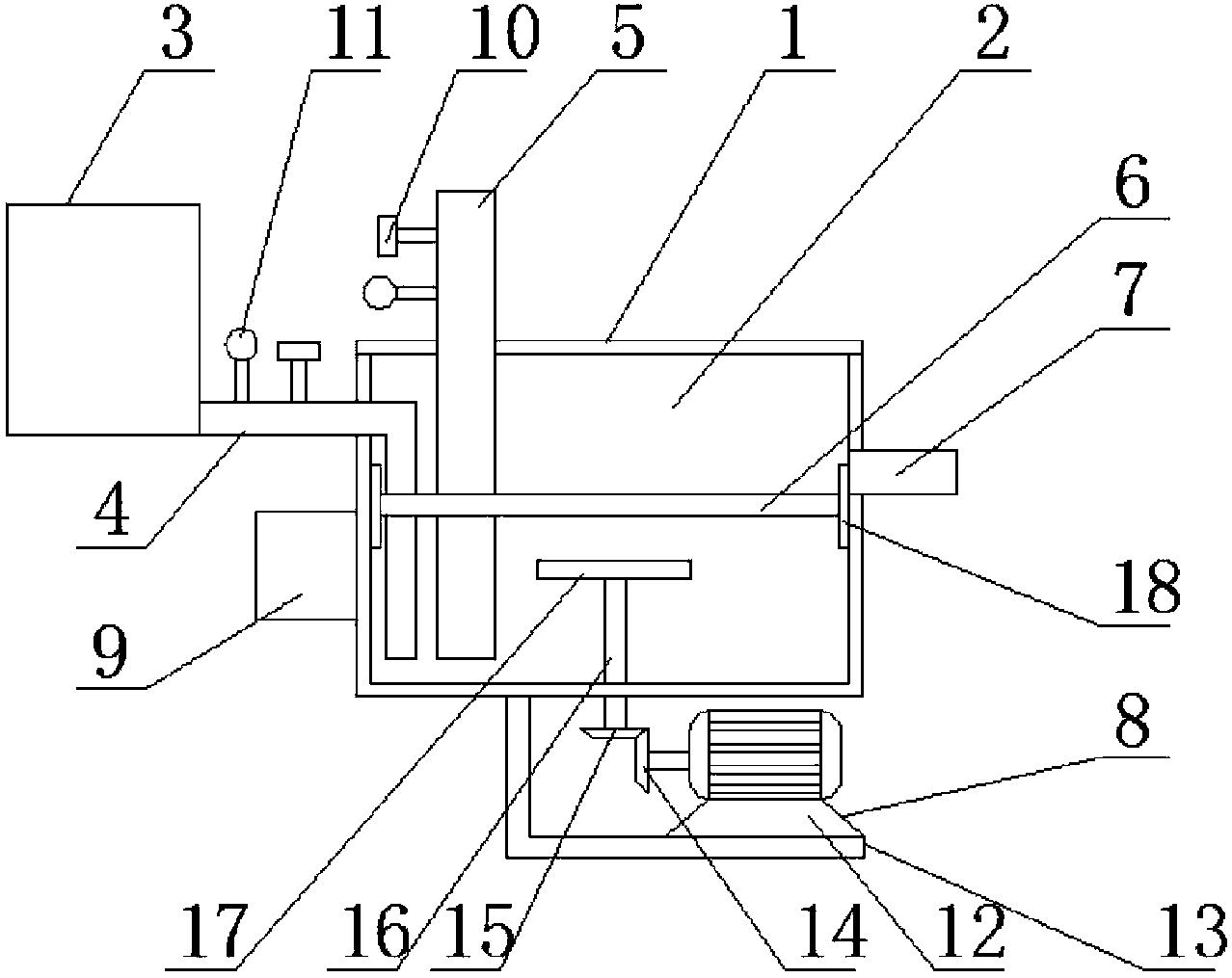

　　摘要附圖



　　權利要求書

　　1.一種快速含磷工業污水處理裝置，包括反應容器(1)和處理裝置(2)，其特征在于：所述反應容器(1)的底部四角均固定有支腿，所述處理裝置(2)包括試劑存儲箱(3)、連接管(4)、污水進口管(5)、過濾網(6)、排水管(7)、攪拌裝置(8)、控制面板(9)、流量計(10)和電磁閥(11)，所述試劑存儲箱(3)的水平高度高于反應容器(1)的水平高度，所述試劑存儲箱(3)的底部一端通過連接管(4)與反應容器(1)連通，所述污水進口管(5)的的固定在反應容器(1)的頂部，所述過濾網(6)固定在反應容器(1)內部，所述排水管(7)的一端固定在反應容器(1)遠離試劑存儲箱(3)的一側，且水平高度高于過濾網(6)，所述攪拌裝置(8)固定在反應容器(1)的底部，所述控制面板(9)固定在反應容器(1)的一側，所述連接管(4)和污水進口管(5)上均安裝有流量計(10)和電磁閥(11)。

　　2.根據權利要求1所述的一種快速含磷工業污水處理裝置，其特征在于：所述攪拌裝置(8)包括電機(12)、固定板(13)、第一錐齒輪(14)、第二錐齒輪(15)、轉軸(16)和攪拌葉(17)，所述電機(12)的底部固定在固定板(13)上，所述固定板(13)的一端固定在反應容器(1)的底部，所述電機(12)的輸出軸與第一錐齒輪(14)的一端固定連接，所述第二錐齒輪(15)與第一錐齒輪(14)嚙合連接，所述第二錐齒輪(15)的轉動中心固定有轉軸(16)，所述轉軸(16)穿過反應容器(1)底部與攪拌葉(17)固定連接，且與反應容器(1)的連接處通過軸承轉動連接，所述反應容器(1)與軸承連接處固定有密封蓋。

　　3.根據權利要求1所述的一種快速含磷工業污水處理裝置，其特征在于：所述連接管(4)和污水進口管(5)的底部均位于過濾網(6)的下端。

　　4.根據權利要求2所述的一種快速含磷工業污水處理裝置，其特征在于：所述控制面板(9)分別于流量計(10)、電磁閥(11)和電機(12)電性連接。

　　5.根據權利要求1所述的一種快速含磷工業污水處理裝置，其特征在于：所述過濾網(6)的的側邊固定有連接板(18)，所述連接板(18)通過螺釘固定在反應容器(1)的側壁上。

　　說明書

　　一種快速含磷工業污水處理裝置

　　技術領域

　　本發明涉及污水處理技術領域，具體為一種快速含磷工業污水處理裝置。

　　背景技術

　　磷是第15號化學元素，符號P。處于元素周期表的第三周期、第VA族。磷存在于人體所有細胞中，是維持骨骼和牙齒的必要物質，幾乎參與所有生理上的化學反應。磷還是使心臟有規律地跳動、維持腎臟正常機能和傳達神經刺激的重要物質。沒有磷時，煙酸(又稱為維生素B3)不能被吸收;磷的正常機能需要維生素(維生素食品) D 和鈣(鈣食品)來維持。

　　現有的農業生產中，往往需要用到農藥和化肥，而里面存在大量的磷，從而導致磷污染嚴重。

　　發明內容

　　本發明的目的在于提供一種快速含磷工業污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種快速含磷工業污水處理裝置，包括反應容器和處理裝置，所述反應容器的底部四角均固定有支腿，所述處理裝置包括試劑存儲箱、連接管、污水進口管、過濾網、排水管、攪拌裝置、控制面板、流量計和電磁閥，所述試劑存儲箱的水平高度高于反應容器的水平高度，所述試劑存儲箱的底部一端通過連接管與反應容器連通，所述污水進口管的的固定在反應容器的頂部，所述過濾網固定在反應容器內部，所述排水管的一端固定在反應容器遠離試劑存儲箱的一側，且水平高度高于過濾網，所述攪拌裝置固定在反應容器的底部，所述控制面板固定在反應容器的一側，所述連接管和污水進口管上均安裝有流量計和電磁閥。

　　優選的，所述攪拌裝置包括電機、固定板、第一錐齒輪、第二錐齒輪、轉軸和攪拌葉，所述電機的底部固定在固定板上，所述固定板的一端固定在反應容器的底部，所述電機的輸出軸與第一錐齒輪的一端固定連接，所述第二錐齒輪與第一錐齒輪嚙合連接，所述第二錐齒輪的轉動中心固定有轉軸，所述轉軸穿過反應容器底部與攪拌葉固定連接，且與反應容器的連接處通過軸承轉動連接，所述反應容器與軸承連接處固定有密封蓋。

　　優選的，所述連接管和污水進口管的底部均位于過濾網的下端。

　　優選的，所述控制面板分別于流量計、電磁閥和電機電性連接。

　　優選的，所述過濾網的的側邊固定有連接板，所述連接板通過螺釘固定在反應容器的側壁上。

　　與現有技術相比，本發明的有益效果是：

　　1、本發明首先在試劑存儲箱內放入氫氧化鈣溶液，然后通過控制面板控制污水進口管和連接管的電磁閥，從而把污水和氫氧化鈣溶液填充到反應容器內，并通過流量計控制流量，在反應容器內部發生反應，5Ca2++7OH-+3H2PO4-=Ca5(OH)(PO4)3↓+6H2O,從而使磷沉淀，然后通過過濾網進行過濾。

　　2、本發明通過攪拌裝置可以加速反應，從而可以提高沉淀效率。
