申請日2015.11.24

　　公開(公告)日2016.03.30

　　IPC分類號B65G69/18; B65D88/66

　　摘要

　　一種水處理粉末活性炭干式投加系統，所述噸袋卸料機組件和所述儲料倉組件間有上料管聯通，所述空氣壓縮組件和所述儲料倉組件中的空氣壓縮機和空氣凈化器間有壓縮機管聯通，所述空氣凈化器和儲氣罐間有凈化器管聯通，所述儲氣罐和所述儲料倉組件中的助流墊有壓縮氣管聯通，所述儲料倉組件通過干料管與所述混合投放組件聯通，所述鼓風機通過風管與所述噸袋卸料機組件中的進料喉管聯通，所述除塵器設置在所述儲料倉組件的上部，該套投加系統安全、可靠、運行穩定，自動化程度高、適用于各類型、各地域水處理粉末活性炭的投加工藝。

　　權利要求書

　　1.一種水處理粉末活性炭干式投加系統，包括噸袋卸料機組件、儲料倉組件、空氣壓縮組件、混合投放組件、除塵器和鼓風機，其特征是：所述噸袋卸料機組件和所述儲料倉組件間有上料管聯通，所述空氣壓縮組件和所述儲料倉組件中的空氣壓縮機和空氣凈化器間有壓縮機管聯通，所述空氣凈化器和儲氣罐間有凈化器管聯通，所述儲氣罐和所述儲料倉組件中的助流墊有壓縮氣管聯通，所述儲料倉組件通過干料管與所述混合投放組件聯通，所述鼓風機通過風管與所述噸袋卸料機組件中的進料喉管聯通，所述除塵器設置在所述儲料倉組件的上部，所述壓縮氣管上聯通有上支管和下支管，所述上支管與所述除塵器聯通，所述下支管與所述混合投放組件中的混合投加管聯通，所述上支管上有壓縮空氣反吹控制閥，所述下支管上有壓縮空氣吹掃閥，所述下支管上聯通有氣缸管，所述氣缸管與所述噸袋卸料機組件中的托料臺的抖動氣缸和料袋的擠壓板氣缸聯通，所訴氣缸管上有氣缸抖動控制閥，所述氣缸管上聯通有壓縮空氣的控制閥管，所述壓縮空氣的控制閥管與所述噸袋卸料機組件中的進料喉管聯通，所述壓縮空氣的控制閥管上有壓縮空氣控制閥。

　　2.根據權利要求1所述的一種水處理粉末活性炭干式投加系統，其特征是：所述噸袋卸料機組件包括框架、卸料構件、漏料倉、逐格喂料閥構件，所述卸料構件包括料袋擠壓板、托料臺、擠壓板氣缸、抖動氣缸，所述逐格喂料閥構件包括殼體、主軸、喂料轉子、防塵電動機、過橋，所述過橋包括進料喉管，其中，所述卸料構件中的托料臺滑動連接在所述框架上，所述托料臺上鉸接所述料袋擠壓板，所述托料臺和所述框架間鉸接抖動氣缸和料袋的擠壓板氣缸，所述漏料倉設置在所述框架的橫梁上，所述漏料倉的下部連接逐格喂料閥構件，所述逐格喂料閥構件的下部連接所述過橋，所述過橋與所述噸袋卸料機組件中的進料喉管聯通，所述喂料轉子與所述主軸連接，所述主軸與所述殼體轉動連接，所述主軸的一端上有一法蘭盤，所述法蘭盤連接電磁電機，所述喂料轉子的外徑上有六個喂料槽。

　　3.根據權利要求1所述的一種水處理粉末活性炭干式投加系統，其特征是：所述儲料倉組件包括料罐、定量給料閥、空氣助流墊、上料位計、下料位計，其中，所述料罐的下部連接定量給料閥，所述料罐設置在料罐架上，所述料罐的園徑部設置有上料位計，所述料罐的錐型部設置有空氣助流墊和下料位計。

　　4.根據權利要求1所述的一種水處理粉末活性炭干式投加系統，其特征是：所述混合投放組件包括水管增壓泵、混合射流器、進水管、混合投加管、壓縮空氣吹掃閥，其中，所述水管增壓泵和混合射流器設置在所述進水管和混合投加管上，所述壓縮空氣吹掃閥連接于所述下支管的下端、且與所述混合投加管相通。

　　5.根據權利要求1或2或3或4所述的一種水處理粉末活性炭干式投加系統，其特征是：本發明的具體實施方式是這樣實現的：將袋裝粉末活性炭吊裝到噸袋卸料機組件的料袋擠壓板和托料臺上，割開包裝袋的下口，粉末活性炭流入逐格喂料閥構件上面的漏料倉內，這時逐格喂料閥構件上的防塵電動機啟動、逐格喂料閥構件中的喂料轉子帶動喂料轉子旋轉，隨著喂料轉子的轉動，當喂料轉子上的喂料槽轉到漏料倉的下口處時，粉末活性炭落入喂料槽中，當所述喂料槽轉到逐格喂料閥構件的出口時，喂料槽中的粉末活性炭經過橋漏入進料喉管中，鼓風機送風，經與進料喉管連接的風管將粉末活性炭經上料管吹入儲料倉組件的料罐中;當料罐中的粉末活性炭達到上料位高度時，上料位計發出信號，鼓風機和逐格喂料閥構件停止輸送粉末活性炭，當需要向水處理系統中投加粉末活性炭時，定量給料閥開啟并按設定的量準確供料，混合射流器在水管增壓泵排除的壓力水的作用下吸入粉末活性炭，與水混合噴出投加到水處理系統中，水處理系統中不需要投加粉末活性炭時，水管道增壓泵停止工作，這時壓縮空氣吹掃閥開啟，壓縮空氣將混合投加組件中的進水管和混合投加管內的剩余液體吹除，防止管路凍結;為防止包裝袋內的粉末活性炭發生結拱，至使包裝袋內的粉末活性炭停止流動，出現粉末活性炭輸送間斷故障，這時與托料臺和設置在托料臺上的料袋擠壓板連接的抖動氣缸在抖動控制閥的控制下動作，使托料臺上下抖動，設置在托料臺上的料袋擠壓板在托料臺上下抖動的同時，與托料臺連接的擠壓板氣缸4料袋擠壓板做張、合擠壓動作，實現料袋擠壓板、托料臺在抖動、張合擠壓過程中、防止包裝袋中的粉末活性炭結拱，確保物料流動當料罐中的粉末活性炭達到上料位高度時，上料位計發出信號，鼓風機和逐格喂料閥構件停止輸送粉末活性炭，卸載后的風流經除塵器內排出，除塵器內裝有過濾桶，粉塵被隔離在料罐內，吸附在除塵器的過濾桶壁上的粉塵由壓縮空氣反吹控制閥提供的壓縮空氣反向吹掉，保持除塵器連續有效運行;當定量給料閥開啟時，為防止儲料倉的粉末活性炭結拱，同時開啟空氣助流墊振打料罐中的的粉末活性炭，使粉末活性炭始終在松散狀態，當定量給料閥關閉時，立即停止空氣助流墊的振打，避免振動堆實粉末活性炭，形成結拱;當夏季或空氣潮濕時，由于粉末活性炭吸潮能力很強，會在料罐內形成潮解結拱，為防止潮解結拱，空氣壓縮機提供的壓縮空氣經壓縮氣管、空氣凈化器干燥、除油，干燥潔凈的空氣貯存在儲氣罐儲存內，干燥潔凈的壓縮空氣向料罐中緩慢供氣，驅除水分，達到避免潮解結拱目的。

　　說明書

　　水處理粉末活性炭干式投加系統

　　技術領域

　　本發明涉及水處理設備領域，尤其是一種水處理粉末活性炭干式投加系統。

　　背景技術

　　水處理過程中使用粉末活性炭(PAC)進行深度處理，并由設備系統進行投加已經成為普遍采用的工藝流程，粉末活性炭投加系統也跟隨應用的要求在開發完善。由于粉末活性炭粒度在150---200目以下，質量輕，易產生粉塵飛揚，污染作業空間，因而多采用濕式投加。濕式投加是將粉末活性炭直接與水按比例混合成一定濃度的漿液進行輸送投加，該投加法的優點是簡單，人工將粉末活性炭倒袋入池即可，缺點是作業者身處污染環境中，且不適宜大劑量投加。濕式投加還受到使用地域氣候限制�，F(xiàn)有設備系統存在以下弊端：一是投加系統在零度以下運行時容易形成凍結，使得系統無法正常運行。二是由于水處理的量巨增，需投加的粉末活性炭數量隨之增加，目前投放站使用的是與之配套的25公斤/袋包裝的粉末活性炭，袋數多挪動搬運頻繁，勞動強度大。三是在將活性炭搬運、上料過程中粉塵大，現場環境污染嚴重，在此環境下作業會對員工身心健康產生危害;四是粉末活性炭流動性不佳，易發生崩落擁堵，吸潮形成結拱，出現物料輸送間斷故障;五是由于粉末活性炭質量輕，粉塵易飛揚，存在粉塵爆炸危險。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種水處理粉末活性炭干式投加系統，該水處理粉末活性炭干式投加系統可適宜-30℃到45℃溫度運行，機械化完成作業，安全、可靠、均勻、精準的將粉末活性炭投加到待處理水中，達到避免凍結現象、機械運行替代人工作業、控制粉塵污染、防止物料輸送間斷、提高設備系統安全性能的目的。

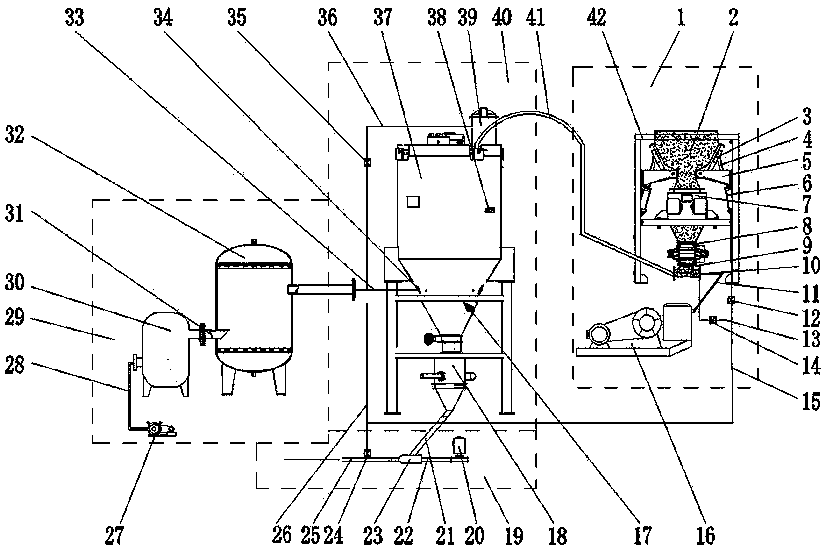

　　本發明解決其問題所采取的技術方案，包括噸袋卸料機組件、儲料倉組件、空氣壓縮組件、混合投放組件、除塵器和鼓風機，其中，所述噸袋卸料機組件和所述儲料倉組件間有上料管聯通，所述空氣壓縮組件和所述儲料倉組件中的空氣壓縮機和空氣凈化器間有壓縮機管聯通，所述空氣凈化器和儲氣罐間有凈化器管聯通，所述儲氣罐和所述儲料倉組件中的助流墊有壓縮氣管聯通，所述儲料倉組件通過干料管與所述混合投放組件聯通，所述鼓風機通過風管與所述噸袋卸料機組件中的進料喉管聯通，所述除塵器設置在所述儲料倉組件的上部，所述壓縮氣管上聯通有上支管和下支管，所述上支管與所述除塵器聯通，所述下支管與所述混合投放組件中的混合投加管聯通，所述上支管上有壓縮空氣反吹控制閥，所述下支管上有壓縮空氣吹掃閥，所述下支管上聯通有氣缸管，所述氣缸管與所述噸袋卸料機組件中的托料臺的抖動氣缸和料袋的擠壓板氣缸聯通，所訴氣缸管上有氣缸抖動控制閥，所述氣缸管上聯通有壓縮空氣的控制閥管，所述壓縮空氣的控制閥管與所述噸袋卸料機組件中的進料喉管聯通，所述壓縮空氣的控制閥管上有壓縮空氣控制閥;

　　所述噸袋卸料機組件包括框架、卸料構件、漏料倉、逐格喂料閥構件，所述卸料構件包括料袋擠壓板、托料臺、擠壓板氣缸、抖動氣缸，所述逐格喂料閥構件包括殼體、主軸、喂料轉子、防塵電動機、過橋，所述過橋包括進料喉管，其中，所述卸料構件中的托料臺滑動連接在所述框架上，所述托料臺上鉸接所述料袋擠壓板，所述托料臺和所述框架間鉸接抖動氣缸和料袋的擠壓板氣缸，所述漏料倉設置在所述框架的橫梁上，所述漏料倉的下部連接逐格喂料閥構件，所述逐格喂料閥構件的下部連接所述過橋，所述過橋與所述噸袋卸料機組件中的進料喉管聯通，所述喂料轉子與所述主軸連接，所述主軸與所述殼體轉動連接，所述主軸的一端上有一法蘭盤，所述法蘭盤連接電磁電機，所述喂料轉子的外徑上有六個喂料槽;

　　所述儲料倉組件包括料罐、定量給料閥、空氣助流墊、上料位計、下料位計，其中，所述料罐的下部連接定量給料閥，所述料罐設置在料罐架上，所述料罐的園徑部設置有上料位計，所述料罐的錐型部設置有空氣助流墊和下料位計;

　　所述混合投放組件包括水管增壓泵、混合射流器、進水管、混合投加管、壓縮空氣吹掃閥，其中，所述水管增壓泵和混合射流器設置在所述進水管和混合投加管上，所述壓縮空氣吹掃閥連接于所述下支管的下端、且與所述混合投加管相通;

　　本發明的具體實施方式是這樣實現的：將袋裝粉末活性炭吊裝到噸袋卸料機組件的料袋擠壓板和托料臺上，割開包裝袋的下口，粉末活性炭流入逐格喂料閥構件上面的漏料倉內，這時逐格喂料閥構件上的防塵電動機啟動、逐格喂料閥構件中的喂料轉子帶動喂料轉子旋轉，隨著喂料轉子的轉動，當喂料轉子上的喂料槽轉到漏料倉的下口處時，粉末活性炭落入喂料槽中，當所述喂料槽轉到逐格喂料閥構件的出口時，喂料槽中的粉末活性炭經過橋漏入進料喉管中，鼓風機送風，經與進料喉管連接的風管將粉末活性炭經上料管吹入儲料倉組件的料罐中;當料罐中的粉末活性炭達到上料位高度時，上料位計發出信號，鼓風機和逐格喂料閥構件停止輸送粉末活性炭，當需要向水處理系統中投加粉末活性炭時，定量給料閥開啟并按設定的量準確供料，混合射流器在水管增壓泵排除的壓力水的作用下吸入粉末活性炭，與水混合噴出投加到水處理系統中，水處理系統中不需要投加粉末活性炭時，水管道增壓泵停止工作，這時壓縮空氣吹掃閥開啟，壓縮空氣將混合投加組件中的進水管和混合投加管內的剩余液體吹除，防止管路凍結;

　　為防止包裝袋內的粉末活性炭發生結拱，至使包裝袋內的粉末活性炭停止流動，出現粉末活性炭輸送間斷故障，這時與托料臺和設置在托料臺上的料袋擠壓板連接的抖動氣缸在抖動控制閥的控制下動作，使托料臺上下抖動，設置在托料臺上的料袋擠壓板在托料臺上下抖動的同時，與托料臺連接的擠壓板氣缸4料袋擠壓板做張、合擠壓動作，實現料袋擠壓板、托料臺在抖動、張合擠壓過程中、防止包裝袋中的粉末活性炭結拱，確保物料流動;

　　當料罐中的粉末活性炭達到上料位高度時，上料位計發出信號，鼓風機和逐格喂料閥構件停止輸送粉末活性炭，卸載后的風流經除塵器內排出，除塵器內裝有過濾桶，粉塵被隔離在料罐內，吸附在除塵器的過濾桶壁上的粉塵由壓縮空氣反吹控制閥提供的壓縮空氣反向吹掉，保持除塵器連續有效運行;

　　當定量給料閥開啟時，為防止儲料倉的粉末活性炭結拱，同時開啟空氣助流墊振打料罐中的的粉末活性炭，使粉末活性炭始終在松散狀態，當定量給料閥關閉時，立即停止空氣助流墊的振打，避免振動堆實粉末活性炭，形成結拱;

　　當夏季或空氣潮濕時，由于粉末活性炭吸潮能力很強，會在料罐內形成潮解結拱，為防止潮解結拱，空氣壓縮機提供的壓縮空氣經壓縮氣管、空氣凈化器干燥、除油，干燥潔凈的空氣貯存在儲氣罐儲存內，干燥潔凈的壓縮空氣向料罐中緩慢供氣，驅除水分，達到避免潮解結拱目的;

　　本發明的有益效果是：其一，采用壓縮空氣吹掃物料液體混合管路，始終保持管路內處于干式狀態，解決了低溫凍結問題，使設備系統適用面更廣泛;其二，設備系統使用噸袋卸料機配套使用500Kg/袋以上原料包裝，符合物流規則，減少倒運或轉運物料環節，只需將物料袋吊裝到噸袋卸料機上，其余作業全部由機械設備自動完成，降低了勞動強度;其三，設備系統設有除塵器，儲料倉內粉塵被吸附，污染從源頭受控;其四，設備系統在噸袋卸料機處采用擠壓、抖動氣缸、在儲料倉內采用助流墊振打，解決了粉末活性炭流動性不佳易結拱，物料輸送間斷問題，助流墊在非振打狀態緩慢向儲料倉內提供干燥空氣(空氣的含水量達到GB/T1377.1-20083級(露點-20℃)，含油量達到2級(0.1mg/m3)要求)，解決了粉末活性炭吸潮結拱問題，使設備系統可靠、穩定運行;其五對電氣配套標準提出了采用YFB型防塵電動機要求，防護級別要達到EXiDⅢCT3IP54級，電力裝置防護達到GB50058-2014《爆炸危險環境電力裝置設計規范》，使設備系統整體安全性能符合粉塵環境安全要求。使用實例證明：該套投加系統安全、可靠、運行穩定，自動化程度高、適用于各類型、各地域水處理粉末活性炭的投加工藝。
