申請日2017.11.07

　　公開(公告)日2018.03.09

　　IPC分類號C02F9/10; B03C3/014; C02F101/20; C02F103/18

　　摘要

　　一種將空冷島乏汽余熱用于火力發電廠廢水零排放處理的工藝，將進入空冷島的乏汽分流一部分引入乏汽凝汽器殼側，經冷凝后乏汽凝結水回用，循環冷卻水經乏汽凝汽器加熱后，進入水‑水換熱器殼側作為加熱熱源，經換熱降溫后，通過淡水循環泵送入乏汽凝汽器管側吸收熱能，經除過固體懸浮物的廢水先進入廢水池，再經廢水循環泵進入水‑水換熱器，吸收熱量后經過收球網后分兩路，一路經膠球泵到膠球投加器后進入水‑水換熱器管側，另一路進入廢水冷卻塔配水系統進行噴淋蒸發，經蒸發后的濃廢水落入廢水池，然后經霧化泵送入靜電除塵器前的煙道段進行噴霧蒸發，干燥的顆粒與煙氣一起進入電除塵器，隨粉塵一起被捕集，本發明適用于火電廠廢水的處理。

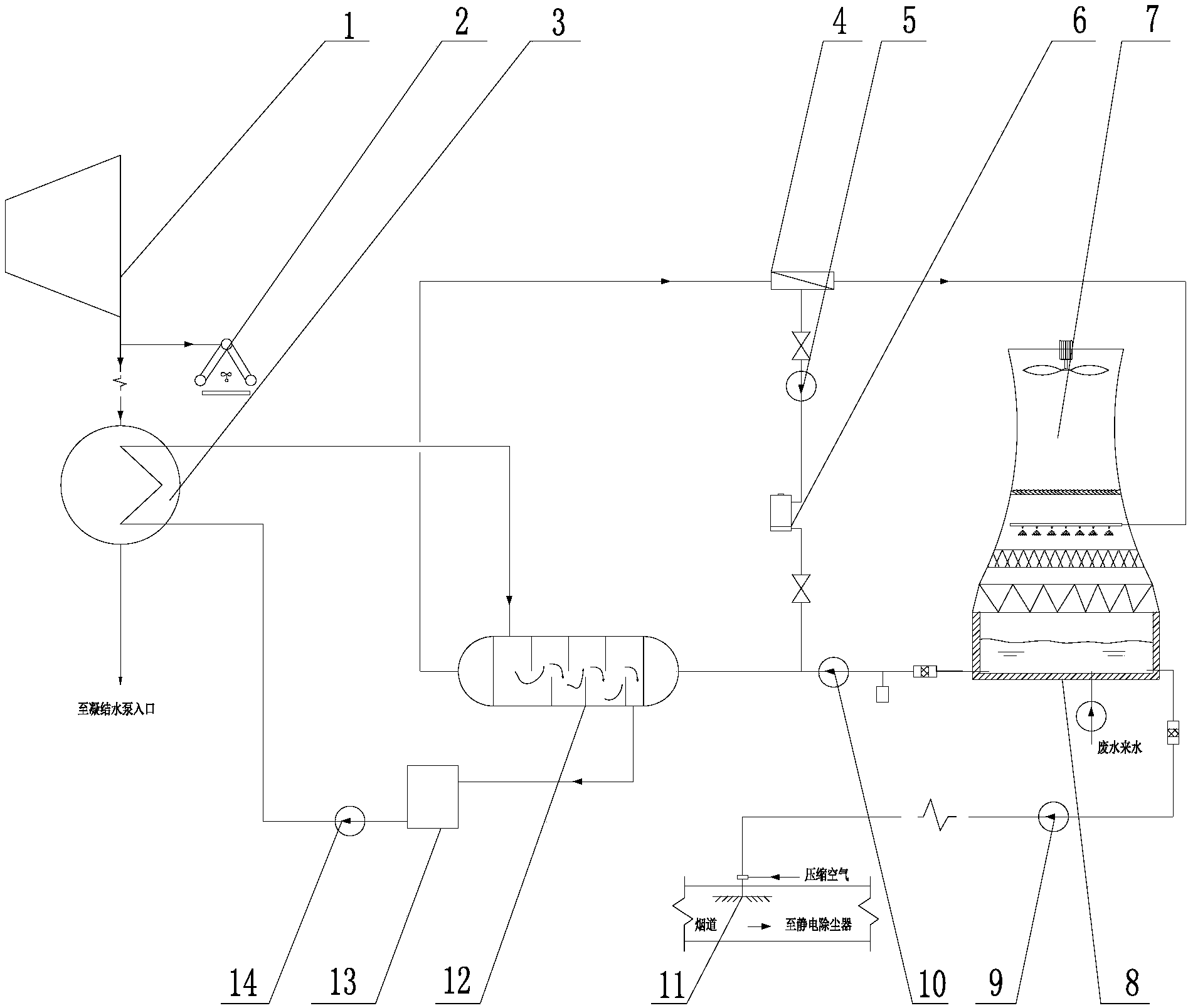

　　摘要附圖



　　權利要求書

　　1.一種將空冷島乏汽余熱用于火力發電廠廢水零排放處理的工藝，其特征在于：汽輪機的低壓缸排氣母管與乏汽凝汽器的殼側進汽管相連通，將進入空冷島的乏汽分流一部分引入乏汽凝汽器，乏汽凝汽器殼側凝結水出水管與凝結水泵入口相連通、管側出水管通過管道與水‐水換熱器殼側進水管相連通，水‐水換熱器殼側出水管通過管道與水箱入口相連通，水箱出口通過安裝在管道上的淡水循環泵與乏汽凝汽器的管側進水管相連通;水‐水換熱器管側出水管通過管道與收球網入口相連通，收球網球側出口通過安裝在管道上的膠球泵與膠球投加器的入口相連通，膠球投加器的出口通過管道與水‐水換熱器管側進水管相連通;收球網水側出口通過管道與機力通風冷卻塔的配水系統入口相連通，機力通風冷卻塔下部設置有廢水池，經過機力通風冷卻塔噴淋蒸發的濃廢水落入廢水池內，經除過固體懸浮物的廢水原液通過安裝在管道上的泵進入廢水池內;廢水池的一個出口通過安裝在管道上的過濾器與廢水循環泵的入口相連通，廢水循環泵的出口通過管道與水‐水換熱器的管側進水管相連通，阻垢劑投放點設置在廢水循環泵之前的管道上;霧化泵的入口通過安裝在管道上的過濾器與廢水池的另一出口相連通、出口通過管道與霧化裝置相連通，廢水匯入壓縮空氣后經霧化裝置出口噴咀進行噴霧，霧化裝置設置在靜電除塵器之前的煙道上。

　　2.根據權利要求1所述的將空冷島乏汽余熱用于火力發電廠廢水零排放處理的工藝，其特征在于所述的乏汽凝汽器為：凝汽器殼體上部設置有殼側進汽管、下部設置有熱井，凝汽器殼體左右兩端均設置有凝汽器管板，凝汽器殼體內部設置有安裝在殼體兩端凝汽器管板上的凝汽器換熱管，凝汽器管板外側均設置有水室，一側水室上設置有凝汽器管側進水管，另一側水室上設置有凝汽器管側出水管，凝汽器殼體底部設置有凝結水出水管。

　　3.根據權利要求1所述的將空冷島乏汽余熱用于火力發電廠廢水零排放處理的工藝，其特征在于所述的水-水換熱器為：換熱器殼體左右兩端均設置有換熱器管板，換熱器殼體內部設置有安裝在換熱器兩端換熱器管板上的換熱器換熱管，一端換熱器管板外側設置有管箱、另一端換熱器管板外側設置有封頭，換熱器殼體上部設置有殼側進水管、下部設置有殼側出水管，管箱上部設置有換熱器管側進水管、下部設置有換熱器管側出水管。

　　4.根據權利要求1所述的將空冷島乏汽余熱用于火力發電廠廢水零排放處理的工藝，其特征在于所述的機力通風冷卻塔為：在混凝土塔身頂部設置有冷卻風機，混凝土塔身中部設置有收水器，混凝土塔身內收水器下方設置有配水系統，配水系統與收球網水側出口相連通，混凝土塔身內配水系統下方設置有填料層，混凝土塔身下方設置有V型支柱，運行時空氣由支柱間引入，V型支柱底部設置有廢水池。

　　說明書

　　將空冷島乏汽余熱用于火力發電廠廢水零排放處理的工藝

　　技術領域

　　本發明屬于廢水處理技術領域，具體涉及到一種將空冷島乏汽余熱用于火力發電廠廢水零排放處理的工藝。

　　背景技術

　　發電廠空冷技術是一種節水型火力發電技術。采用空冷系統,可使電廠的全廠總耗水量較濕冷系統降低70%以上。但是空冷機組汽輪機排汽要由大直徑的管道引出，用空氣作為直接冷卻介質，通過鋼制散熱器進行表面熱交換、冷凝、排汽，需要較大的冷卻面積，故而真空系統龐大�？绽錂C(jī)組風機耗能大，根據國外資料，直接空冷系統自耗電占機組發電容量的1.5%左右。空冷系統冷凝熱的效率較濕冷系統低，汽機乏汽能量通過換熱由空氣直接排入大氣造成熱污染影響環境。乏汽余熱的回收利用利國利民。

　　我國發電裝機容量中火電約占80%左右，已突破10億千瓦，火電機組以燃煤為主，隨著裝機容量的大幅增長，火電耗煤量比逐步增長。煤炭作為一種低品位化石能源，其煤炭中灰分及硫含量較高。我國排放的SO2約90%來自于燃煤，酸沉降污染危害生態系統和公眾健康。隨著國家環保政策的日益嚴格，大部分在役火電機組和新建火電機組都配備了煙氣脫硫裝置，保證鍋爐煙氣達標排放。目前，燃煤電廠煙氣脫硫裝置應用最廣泛的是石灰-石膏濕法脫硫工藝，該工藝的主要副產物是脫硫石膏和脫硫廢水，其脫硫廢水含有大量的雜質，如懸浮物、無機鹽離子、重金屬離子等，脫硫廢水需要水質處理達標才能回收或排放。

　　除脫硫廢水外，火電廠污水還包括工業冷卻水排水、化學水處理系統酸堿再生污水、過濾器反洗污水、鍋爐清洗污水、輸煤沖洗和除塵污水、含油污水、冷卻塔排污污水等。由于工業污水的種類多，各類污水的污染物種類、含量和排量不固定，致使工業污水的成分相當復雜，其主要污染物有：懸浮物、油、有機物和硫化物等，這類污水排入受納水體將會引起不同程度的環境污染，造成生態破壞。

　　目前，水資源越來越緊缺，如果采用一定的工藝把脫硫廢水及其它污水變成可循環利用的水資源，其產生的意義及產生的效益將不言而喻。脫硫廢水處理工藝基本步驟無外乎中和、絮凝、沉淀和外排。近幾年新開發了不少脫硫廢水處理工藝，基本上包含預處理、濃縮、固化、回用或外排幾個環節。濃縮有膜濃縮、MVR蒸發、MED蒸發、靜電吸附等工藝，固化有自然蒸發結晶、蒸發塘、機械霧化蒸發、煙道噴霧蒸發、旁路煙氣蒸發等，這類工藝各有優缺點，比如膜濃縮配MVR蒸發結晶工藝需新增大量的設備設施且投資消耗大、蒸發塘占地面積大、靜電吸附雖節能但不能處理含鹽分40000mg/L以上的廢水、旁路煙氣蒸發需引入空預器入口側高溫?zé)煔舛�影響空預器熱效率且增加煤耗，一些傳統工藝設計復雜，設備故障率高、運行效果不理想、脫水效果不佳、污泥處理處置不方便、存在高鹽廢水外排現象等。如果這些問題得不到很好的解決，將嚴重影響各種脫硫廢水處理工藝的工業應用。

　　現在也有相對較好的脫硫廢水處理技術，如公開日為2014年03月19日，公開號為CN103641259A的中國專利中，公開了一種脫硫廢水處理裝置，該脫硫廢水處理裝置包括pH調節區、反應區、沉淀區，所述pH調節區包括相互獨立設置的堿調區和酸調區，該堿調區的一端設置上進水口，酸調區的一側設置下出水口，酸調區的另一側安裝下進水口，堿調區通過出水管與反應區連通，反應區與沉淀區相連通，沉淀區的出口端通過沉淀池出水管與下進水口相連通，該脫硫廢水處理裝置設置了較大的絮凝吸附區，工藝過程中有絮凝沉淀環節，需要加入絮凝劑，處理成本高。又如公開日為2015年07月01日，公開號為CN201510128914.0的中國專利中，公開了一種電廠脫硫廢水零排放回用的方法，該工藝過程包含以下個過程：1)電廠脫硫廢水進入原水調節池穩定水量和水質;2)將原水調節池的出水通過電絮凝反應器去除懸浮固體和雜質，并且將可分解化學物質分解;3)電絮凝反應器出水進入膜蒸餾單元;電絮凝反應器的反沖洗水回流至原水調節池;4)膜蒸餾單元將廢水轉化為水蒸氣，未轉化為水蒸氣的剩余廢水進入電磁結晶反應器進行結晶;5)電磁結晶反應器上清液出水經膜過濾反應器過濾后進入正滲透反應器濃縮;6)電磁結晶反應器內固體殘渣定期刮除;膜過濾反應器反沖洗水回流至膜蒸餾單元;7)經正滲透反應器濃縮后的廢水濃縮液回流至電磁結晶反應器;8)正滲透反應器汲取液吸收廢水中的純水后進入膜蒸餾單元進行汲取液與純水的分離;9)膜蒸餾單元純水出水回用;10)膜蒸餾單元汲取液蒸汽冷凝回流至正滲透反應器循環使用。該處理工藝采用膜濃縮，能源消耗大，成本高。

　　綜上所述，目前還沒有一種結構設計合理，運行成本低，運行穩定性高，能有效去除廢水中的高鹽分(含鹽量15000mg/L～110000mg/L)、重金屬離子和固體懸浮物等污染因子的脫硫廢水處理裝置。

　　發明內容

　　本發明所要解決的技術問題在于克服現有技術的缺陷,提供一種設計合理、結構簡單、運行成本低、運行穩定性高、能有效去除廢水中的高鹽分和重金屬離子以及固體懸浮物等污染因子的環保節能的脫硫廢水處理工藝。

　　解決上述技術問題采用的技術方案是：汽輪機的低壓缸排氣母管與乏汽凝汽器的殼側進汽管相連通，將進入空冷島的乏汽分流一部分引入乏汽凝汽器，乏汽凝汽器殼側凝結水出水管與凝結水泵入口相連通、管側出水管通過管道與水‐水換熱器殼側進水管相連通，水‐水換熱器殼側出水管通過管道與水箱入口相連通，水箱出口通過安裝在管道上的淡水循環泵與乏汽凝汽器的管側進水管相連通;水‐水換熱器管側出水管通過管道與收球網入口相連通，收球網球側出口通過安裝在管道上的膠球泵與膠球投加器的入口相連通，膠球投加器的出口通過管道與水‐水換熱器管側進水管相連通;收球網水側出口通過管道與機力通風冷卻塔的配水系統入口相連通，機力通風冷卻塔下部設置有廢水池，經過機力通風冷卻塔噴淋蒸發的濃廢水落入廢水池內，經除過固體懸浮物的廢水原液通過安裝在管道上的泵進入廢水池內;廢水池的一個出口通過安裝在管道上的過濾器與廢水循環泵的入口相連通，廢水循環泵的出口通過管道與水‐水換熱器的管側進水管相連通，阻垢劑投放點設置在廢水循環泵之前的管道上;霧化泵的入口通過安裝在管道上的過濾器與廢水池的另一出口相連通、出口通過管道與霧化裝置相連通，廢水匯入壓縮空氣后經霧化裝置出口噴咀進行噴霧，霧化裝置設置在靜電除塵器之前的煙道上。

　　本發明的乏汽凝汽器為：凝汽器殼體上部設置有殼側進汽管、下部設置有熱井，凝汽器殼體左右兩端均設置有凝汽器管板，凝汽器殼體內部設置有安裝在殼體兩端凝汽器管板上的凝汽器換熱管，凝汽器管板外側均設置有水室，一側水室上設置有凝汽器管側進水管，另一側水室上設置有凝汽器管側出水管，凝汽器殼體底部設置有凝結水出水管。

　　本發明的水-水換熱器為：換熱器殼體左右兩端均設置有換熱器管板，換熱器殼體內部設置有安裝在換熱器兩端換熱器管板上的換熱器換熱管，一端換熱器管板外側設置有管箱、另一端換熱器管板外側設置有封頭，換熱器殼體上部設置有殼側進水管、下部設置有殼側出水管，管箱上部設置有換熱器管側進水管、下部設置有換熱器管側出水管。

　　本發明的機力通風冷卻塔為：在混凝土塔身頂部設置有冷卻風機，混凝土塔身中部設置有收水器，混凝土塔身內收水器下方設置有配水系統，配水系統與收球網水側出口相連通，混凝土塔身內配水系統下方設置有填料層，混凝土塔身下方設置有V型支柱，運行時空氣由支柱間引入，V型支柱底部設置有廢水池。

　　本發明具有以下優點：

　　1、乏汽凝汽器用作乏汽余熱回收有以下優點：(1)提高了能源的利用率，將汽輪機乏汽熱量通過乏汽凝汽器加熱循環水，既減少了直接將乏汽熱量通過換熱由空氣直接排入大氣的能源浪費，同時也提供了熱源需求，能源利用率得到大大提高;(2)增加發電量，旁路抽氣可提高真空泵的抽真空度，增加高品位能量的利用，降低發電煤耗;(3)節電，旁路分流部分乏汽后節省了空冷島風機耗電;(4)環保，通過以上改造，實現了空冷機組冷凝熱的回收利用，降低了汽機乏汽能量通過換熱由空氣直接排入大氣造成的熱污染，產生相應的節能環保效益。

　　2、水-水換熱器殼側介質是除鹽水或軟化水，作為乏汽凝汽器循環冷卻水用，將除鹽水或軟化水作為閉式循環冷卻水用，杜絕了廢水直接冷卻式凝汽器滲漏或泄漏污水進入凝結水主系統造成水質污染的現象發生。

　　3、濃廢水送入空預器后、電除塵前的煙道段進行噴霧蒸發，噴霧蒸發處理技術設計可靠，壓縮空氣與濃廢水以合適的氣液兩相比混合后霧化噴出，霧化液滴直徑及液滴初速度都經優化設計，確保液滴在進入電除塵前被全部蒸干;應用噴霧蒸發處理技術后，煙氣濕度的適量增加和煙氣溫度的適量下降降低了煙氣中灰的比電阻，可提高電除塵的效率，煙氣溫度的適量下降也降低了電除塵的冷卻水耗;應用噴霧蒸發處理技術后，煙氣中粉塵粒徑增大，也提高了除塵效率;應用噴霧蒸發處理技術后，廢水中的氯離子以顆粒物的形式被電除塵捕捉，克服了傳統技術中氯離子在偏酸性水環境中腐蝕大的缺點。本工藝中噴霧蒸發處理的濃縮水量小，對電除塵除灰有益無害。本工藝中噴霧蒸發處理的濃縮水量小，以300MW的火電廠為例，噴霧處理濃水量小于2噸/小時，對電除塵除灰有益無害。

　　本發明工藝吸收了傳統工藝在濃縮、固化處理技術的優點，每個環節優先考慮節能措施，工藝設計合理、初期投資小、運行成本低、維護量少，優于傳統脫硫廢水處理工藝，本工藝技術是一種節能型零排放廢水處理技術，本發明適用于火電廠石灰-石膏濕法脫硫廢水的處理，也適用于火電廠其它廢水的處理。
