申請日2015.11.24
公開(公告)日2016.03.23
IPC分類號C02F9/14
摘要
本發明提供一種用于雨污徑流污染治理的雨水處理裝置，包括相連接的沉淀井和過濾井，沉淀井的井壁上設有進水口，進水口通過進水管外接雨水進水器;沉淀井通過井壁上的布水口與過濾井相通，進水口和布水口之間還設有隔網;過濾井內設有布水板，布水板下方設有濾材，過濾井底部設有層托板，層托板下方為架空層，架空層設有出水口。本發明裝置占地面積小，建造靈活，結構簡單卻能很好的針對雨污徑流污染的特點來凈化水質，其方法過濾速度快，效率高，污水凈化效果明顯，SS去除率可達85%左右，COD去除率可達60%左右。
權利要求書
1.用于雨污徑流污染治理的雨水處理裝置，其特征在于，包括相連接的沉淀井和過濾井，沉淀井的井壁上設有進水口，進水口通過進水管外接雨水進水器;沉淀井的井壁上還設有布水口，沉淀井通過布水口與過濾井相通，布水口所處的深度大于進水口所處的深度，進水口和布水口之間還設有隔網;過濾井內設有布水板，布水板所處的深度大于布水口所處的深度，布水板下方設有濾材，過濾井底部設有用于層托濾材的層托板，層托板下方為架空層，架空層設有出水口，出水口通過出水管外接排水管網;整個雨水處理裝置埋于地下。
2.根據權利要求1所述用于雨污徑流污染治理的雨水處理裝置，其特征在于，所述沉淀井為長方體結構，過濾井有2個，分別設于沉淀井兩側，各個過濾井結構相同，各過濾井內的布水板分別由第一布水板和第二布水板拼接組成，第一布水板設于過濾井內與沉淀井相接的一側，第二布水板設于過濾井內另一側，第一布水板的布水孔孔徑小于第二布水板的布水孔孔徑;在過濾井內，濾材為一體結構。
3.根據權利要求1或2所述用于雨污徑流污染治理的雨水處理裝置，其特征在于，所述架空層內設有溢流管，溢流管穿過濾材，且溢流管的出口位于布水板與濾材之間的空間，第二布水板上設有溢流口。
4.根據權利要求1所述用于雨污徑流污染治理的雨水處理裝置，其特征在于，所述沉淀井為長方體結構，過濾井有1個，設于沉淀井一側;在過濾井內，濾材為并排設置的三層結構，從與沉淀井相接的過濾井一側到過濾井另一側，依次為第一濾層、第二濾層和第三濾層，第一濾層與第二濾層之間設有第一隔板，第一濾層與第二濾層底 部相通，第二濾層與第三濾層之間設有將其完全隔開的第二隔板;第一濾層和第三濾層上分別設置布水板，第二隔板頂部所處深度大于第一濾層的布水板所處深度，且小于第三濾層的布水板所處深度。
5.根據權利要求1或4所述用于雨污徑流污染治理的雨水處理裝置，其特征在于，所述架空層設于第三濾層下方，架空層內設有至少一個溢流管，各個溢流管分別穿過第三濾層和其對應的布水板，溢流口設于布水板上。
6.根據權利要求1所述用于雨污徑流污染治理的雨水處理裝置，其特征在于，所述布水板為PVC板，布水板上均勻布置有布水孔，各布水孔的孔徑為4～10mm;所述層托板為鋼筋混凝上預制板，層托板厚度為50～80mm，層托板上均勻布置有過水孔，各過水孔的孔徑為12～20mm。
7.根據權利要求1所述用于雨污徑流污染治理的雨水處理裝置，其特征在于，所述沉淀井或過濾井的井壁為磚墻結構、鋼筋混凝土預制板結構、PVC板結構或金屬板結構中的一種;所述濾材為河沙、碎石或陶粒的一種或多種。
說明書
一種用于雨污徑流污染治理的雨水處理裝置及其方法
技術領域
本發明涉及雨污徑流污染處理技術領域，特別涉及一種用于雨污徑流污染治理的雨水處理裝置及其方法。
背景技術
長期以來人們一直認為造成水體污染的主要原因是點源污染(如各種各樣的工業廢水、大型養殖場的養殖廢水、城市集中生活污水等)，沒有認識到面源污染(如城市降雨地表徑流、農田廢水、零散農村生活污水等)的嚴重性，其中降雨造成的雨污徑流污染，特別是降雨初期的雨污徑流污染對水環境的威脅尤為嚴重，其主要污染因子是垃圾、SS(懸浮顆粒物)和COD(化學需氧量)。隨著我國城市化水平的提高，城市、鄉鎮不透水地面的面積不斷上升，當降雨產生時，不僅徑流量大大增加，而且徑流沖刷會攜帶大量的污染物，這些污染物來自分散的大面積土地，它與區域的自然狀況和降雨過程密切相關，所以徑流污染的形成具有較大的突發性、隨機性、偶然性和廣泛性，污染負荷時空變化幅度大，控制和處理的難度大。
現有對雨污徑流的治理主要存在幾個問題：(1)許多城鎮沒有完善的管網系統和污水處理廠，雨污徑流沒有經過任何處理就直排入天然水體;(2)雨污徑流為BOD5含量較低的特有水質，難以滿足傳統水處理工藝?yán)硐氲臓I養平衡式的要求，同時由于其徑流流量和濃度變 化大，也對城市污水處理廠的正常運行造成了一定的壓力;(3)現有大部分的排水管網還是以合流制排水管網為主，如果要改造成分流制，需要龐大的資金和人力物力，很難實現;即使分流制后，雨水或者直接排入天然水體，或者進行統一收集處理。而對于雨污徑流降雨初期污染嚴重，中后期污染輕的特點來看，統一收集處理占地面積很大，建設費用昂貴，浪費資源。
發明內容
為解決上述現有技術存在的問題，本發明的目的在于提供一種用于雨污徑流污染治理的雨水處理裝置，通過該裝置對雨水進行處理后，雨水可直接排入天然水體，有效減少雨污徑流污染。
為達到上述目的，本發明的技術方案為：
一種用于雨污徑流污染治理的雨水處理裝置，包括相連接的沉淀井和過濾井，沉淀井的井壁上設有進水口，進水口通過進水管外接雨水進水器;沉淀井的井壁上還設有布水口，沉淀井通過布水口與過濾井相通，布水口所處的深度大于進水口所處的深度，進水口和布水口之間還設有隔網;過濾井內設有布水板，布水板所處的深度大于布水口所處的深度，布水板下方設有濾材，過濾井底部設有用于層托濾材的層托板，層托板下方為架空層，架空層設有出水口，出水口通過出水管外接排水管網;整個雨水處理裝置埋于地下。
上述雨水處理裝置中，其沉淀井及過濾井的優選結構有以下兩種：

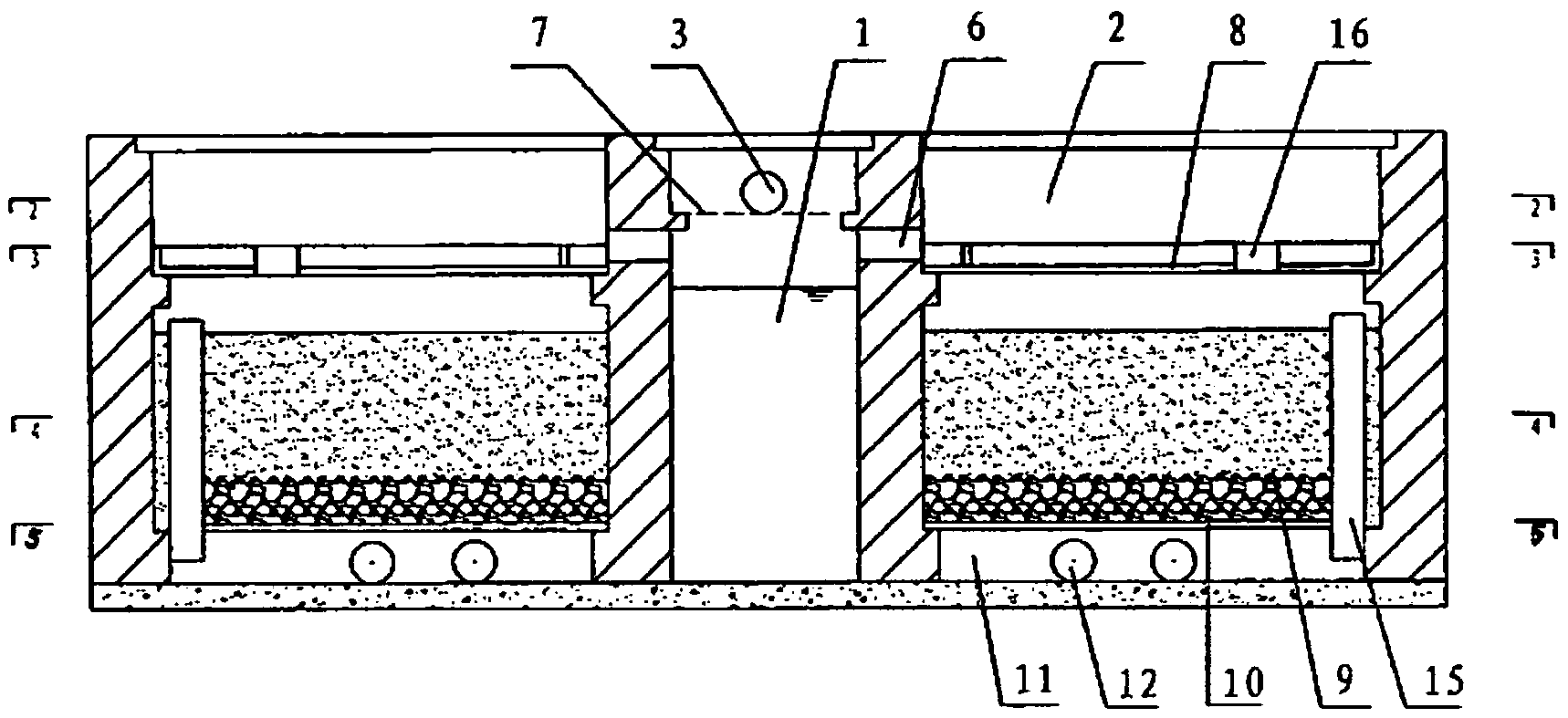

(1)所述沉淀井為長方體結構，過濾井有2個，分別設于沉淀井兩側，各個過濾井結構相同，各過濾井內的布水板分別由第一布水板和第二布水板拼接組成，第一布水板設于過濾井內與沉淀井相接的一 側，第二布水板設于過濾井內另一側，第一布水板的布水孔孔徑小于第二布水板的布水孔孔徑;在過濾井內，濾材為一體結構。
所述架空層內設有溢流管，溢流管穿過濾材，且溢流管的出口位于布水板與濾材之間的空間，第二布水板上設有溢流口。
上述結構中，第一布水板的布水孔孔徑小于第二布水板的布水孔孔徑，其作用是當雨污徑流流量較小時，防止上層污水在經過第一布水板時就已完全被分布，從而保證上層污水在濾材上的分布均勻。
該結構的雨水處理裝置在地下埋深較深，但占地面積較小。
(2)所述沉淀井為長方體結構，過濾井有1個，設于沉淀井一側;在過濾井內，濾材為并排設置的三層結構，從與沉淀井相接的過濾井一側到過濾井另一側，依次為第一濾層、第二濾層和第三濾層，第一濾層與第二濾層之間設有第一隔板，第一濾層與第二濾層底部相通，第二濾層與第三濾層之間設有將其完全隔開的第二隔板;第一濾層和第三濾層上分別設置布水板，第二隔板頂部所處深度大于第一濾層的布水板所處深度，且小于第三濾層的布水板所處深度。
所述架空層設于第三濾層下方，架空層內設有至少一個溢流管，各個溢流管分別穿過第三濾層和其對應的布水板，溢流口設于布水板上。
該結構的雨水處理裝置在地下的埋深較淺，但占地面積較大。
上述用于雨污徑流污染治理的雨水處理裝置中，所述布水板為PVC板，布水板上均勻布置有布水孔，各布水孔的孔徑為4～10mm;所述層托板為鋼筋混凝土預制板，層托板厚度為50～80mm，層托板上均勻布置有過水孔，各過水孔的孔徑為12～20mm。
所述沉淀井或過濾井的井壁為磚墻結構、鋼筋混凝土預制板結構、PVC板結構或金屬板結構中的一種;所述濾材為河沙、碎石或陶粒的一種或多種。
本發明的雨水處理裝置使用時，其雨水凈化原理為：雨污徑流在地表通過雨水進水器的收集并攔截掉大型垃圾，流經進水管，進入沉淀井，首先通過隔網攔截大塊垃圾，然后進行簡單沉降，待沉淀井中的上層污水漫至布水口時，通過布水口進入過濾井，布水板攔截中型漂浮物垃圾的同時把污水均勻的分布在濾材中，濾材根據當?shù)厝菀兹〉玫那疤幔梢赃x擇河沙+碎石或者其他組合，污水通過濾材的物理過濾和濾材中微生物的降解作用達到凈化水質的目的。其中，過濾井為上述第(1)種結構時，污水自上而下過濾;過濾井為上述第(2)種結構時，污水通過第一隔板和第二隔板的作用曲折過濾，先往下后往上再往下。污水過濾凈化后得到的濾液在架空層中由出水管排出，出水管根據當?shù)氐呐潘芫W(wǎng)情況進行連接然后排入天然水體。濾材中安裝了溢流管，當雨污徑流流量小或者流量大的初期時，污水全部經過濾材凈化水質，而雨污徑流流量大時的中后期污水會因?yàn)閬聿患巴ㄟ^布水板進入濾材而由溢流管直接進入架空層，此時的污水污染程度很輕，不經過凈化也可以直接排入天然水體。架空層和溢流管的組合不但可以為污水的順利過濾通氣，還可以為濾材中的微生物降解復氧，提高微生物的降解效率，減少濾材的堵塞。
本發明的雨水處理裝置中，出水管與排水管網的連接形式主要有以下幾種：
1、出水管可以與不完善管網的排水管連接后排入天然水體，或者直接排入天然水體。2、出水管可以與合流制管網的排水管、沙井 連接后排入天然水體，或者與合流制管網的排水管、沙井連接后，在進入當?shù)匚鬯幚韽S時，不經過處理經由其他管道排入天然水體，這樣可以減輕污水處理廠的負荷，不擾亂污水處理廠的運行。3、出水管可以與分流制管網的雨水排水管網連接，不需要再經過統一處理就可以直接排入天然水體，或者前期污水統一再深度處理，中后期污水直接排入天然水體，這樣可以避免大規模雨水統一處理設施的建設，造成浪費。
本發明通過上述裝置可實現一種用于雨污徑流污染治理的雨水處理方法，包括以下步驟：
(1)雨水進水器收集雨水后，雨水通過進水管進入沉淀井;
(2)雨水進入沉淀井后，先通過隔網除去雨水中帶有的大塊垃圾，然后雨水在沉淀井井底逐漸沉積，雨水中的污泥沉積于沉淀井井底，上層污水從井壁的布水口進入過濾井;
(3)上層污水進入過濾井后，先通過布水板分布，再經過濾材進行物理過濾和微生物降解，得到的濾液通過出水管從出水口送至排水管網。
當過濾井內的濾材為一體結構時，所述步驟(3)具體為：上層污水進入過濾井后，布水板去除上層污水中的漂浮物，同時將上層污水均勻分布到濾材中，上層污水經過濾材進行物理過濾和微生物降解，過濾后得到的濾液進入架空層，通過出水管從出水口送至排水管網。
相對于現有技術，本發明的有益效果為：
(1)本發明的雨水處理裝置占地面積小，建造靈活，可根據接納雨污徑流水量來確定建造尺寸，造價低，與原有管網連接靈活，結構簡單卻能很好的針對雨污徑流污染的特點來凈化水質。
(2)采用本發明的雨水處理裝置及其方法對污水進行快速過濾處理時，速度快，效率高;通過濾料過濾和微生物的降解作用，污水凈化效果明顯，SS去除率可達85%左右，COD去除率可達60%左右。
(3)本發明的雨水處理裝置管理方便，平時只要環衛工人定期清理清理雨水進水器、隔網上的垃圾等便可。發現濾料堵塞，過濾不暢，下雨時雨水有漫出的跡象時，翻動或者更換表層濾料便可;翻動更換表層濾料無效時，則需更換全部濾料并清洗模塊。
