申請日2015.11.24

　　公開(公告)日2016.03.16

　　IPC分類號C02F9/04

　　摘要

　　本發明公開了一種無廢水環保凈水系統，在凈水濾芯與循環水箱的管路上設有常閉電磁閥，在進水接口與凈水濾芯的管路上連接第一低壓開關和第二低壓開關，在循環水箱的進出管路上連接第一高壓開關和第二高壓開關，第一低壓開關串聯在供電電路上，第二低壓開關并聯在供電電路上，第一低壓開關和第二低壓開關都為常開式開關，第一低壓開關的起跳壓力小于第二低壓開關的起跳壓力;第一高壓開關并聯在供電電路上，第二高壓開關串聯在第二低壓開關上，第一高壓開關與第二高壓開關并聯接入常閉電磁閥，第一高壓開關和第二高壓開關都為常閉式開關，第一高壓開關的起跳壓力小于第二高壓開關的起跳壓力。本發明在不同水壓條件下可以有效可靠地保護凈水系統。

　　權利要求書

　　1.一種無廢水環保凈水系統，其特征在于，包括：進水接口、凈水濾芯、循環水箱、第一出水接口;

　　進水接口、凈水濾芯、循環水箱、第一出水接口通過管路順次連接，在凈水濾芯與循環水箱的管路上設有常閉電磁閥;在進水接口與凈水濾芯的管路上連接用于檢測進水壓力的第一低壓開關和第二低壓開關，在循環水箱的進出管路上連接用于檢測循環水箱水壓的第一高壓開關和第二高壓開關;

　　第一低壓開關串聯在供電電路上，第二低壓開關并聯在供電電路上，第一低壓開關和第二低壓開關都為常開式開關，在進水壓力大于第一低壓開關的起跳壓力時第一低壓開關閉合得電，在進水壓力大于第二低壓開關的起跳壓力時第二低壓開關閉合得電，其中第一低壓開關的起跳壓力小于第二低壓開關的起跳壓力;

　　第一高壓開關并聯在供電電路上，第二高壓開關串聯在第二低壓開關上，第一高壓開關與第二高壓開關并聯接入常閉電磁閥，第一高壓開關和第二高壓開關都為常閉式開關，在循環水箱的水壓大于第一高壓開關的起跳壓力時第一高壓開關斷開失電，在循環水箱的水壓大于第二高壓開關的起跳壓力時第二高壓開關斷開失電，其中第一高壓開關的起跳壓力小于第二高壓開關的起跳壓力。

　　2.根據權利要求1所述的無廢水環保凈水系統，其特征在于，在凈水濾芯與循環水箱的管路上設有常通電磁閥，在循環水箱的進出管路上連接用于檢測循環水箱水壓的第三低壓開關，第三低壓開關并聯在供電電路上并接入常通電磁閥，第三低壓開關為常開式開關，在循環水箱的水壓大于第三低壓開關的起跳壓力時第三低壓開關閉合得電，其中第三低壓開關的起跳壓力大于第二高壓開關的起跳壓力。

　　3.根據權利要求1或2所述的無廢水環保凈水系統，其特征在于，第一高壓開關和第二高壓開關連接在常閉電磁閥與循環水箱的管路上;優選地，常通電磁閥連接在凈水濾芯與常閉電磁閥的管路上。

　　4.根據權利要求1-3中任一項所述的無廢水環保凈水系統，其特征在于，還包括離子交換樹脂濾芯、自吸增壓泵、超濾膜濾芯、第二出水接口;離子交換樹脂濾芯的進口連接至循環水箱，離子交換樹脂濾芯的出口與自吸增壓泵的進口連接，自吸增壓泵的出口與超濾膜濾芯的進口連接，第二出水接口連接至超濾膜濾芯的出口。

　　5.根據權利要求1-4中任一項所述的無廢水環保凈水系統，其特征在于，還包括反滲透膜濾芯、活性炭濾芯、第三出水接口;反滲透膜濾芯的進口與超濾膜濾芯的出口連接，反滲透膜濾芯的出口與活性炭濾芯的進口連接，第三出水接口連接至活性炭濾芯的出口。

　　6.根據權利要求1-5中任一項所述的無廢水環保凈水系統，其特征在于，反滲透膜濾芯的沖洗出口連接至循環水箱，在反滲透膜濾芯與循環水箱的管路上設有沖洗電磁閥，沖洗電磁閥連接在控制模塊上;優選地，沖洗電磁閥采用節流電磁閥。

　　7.根據權利要求1-6中任一項所述的無廢水環保凈水系統，其特征在于，還包括壓力水桶，壓力水桶設在反滲透膜濾芯與活性炭濾芯的管路上。

　　8.根據權利要求1-7中任一項所述的無廢水環保凈水系統，其特征在于，在壓力水桶的管路上連接壓力傳感器用于檢測壓力水桶的水壓，壓力傳感器連接在控制模塊上，控制模塊用于根據壓力傳感器的檢測信號控制自吸增壓泵的工作狀態;優選地，壓力傳感器為第三高壓開關，第三高壓開關為常閉式開關，在壓力水桶的水壓大于第三高壓開關的起跳壓力時第三高壓開關斷開失電。

　　9.根據權利要求1-8中任一項所述的無廢水環保凈水系統，其特征在于，在進水接口與凈水濾芯的管路上設有進水閥和減壓閥。

　　10.根據權利要求1-9中任一項所述的無廢水環保凈水系統，其特征在于，第一低壓開關為可調壓力式低壓開關，和/或，第二低壓開關為可調壓力式低壓開關，和/或，第三低壓開關為可調壓力式低壓開關，和/或，第一高壓開關為可調壓力式高壓開關，和/或，第二高壓開關為可調壓力式高壓開關，和/或，第三高壓開關為可調壓力式高壓開關。

　　說明書

　　一種無廢水環保凈水系統

　　技術領域

　　本發明涉及凈水技術領域，尤其涉及一種無廢水環保凈水系統。

　　背景技術

　　當前，凈水系統的應用比較廣泛，其不僅可以將泥砂、雜質、膠體、懸浮物除掉，還可以將對人體有害的小分子、病毒、細菌、微生物、有機物及其他反射性物質除掉，還可以將討厭的水堿和重金屬除掉，從而保證用水安全。

　　現有技術中，在不同水壓條件下對凈水系統的保護不足，在高低水壓變化過程中無法有效可靠地保護凈水系統，從而降低了凈水系統的使用壽命，不能滿足實際水壓環境下的應用要求。

　　發明內容

　　基于背景技術存在的技術問題，本發明提出了一種無廢水環保凈水系統，在不同水壓條件下可以有效可靠地保護凈水系統。

　　本發明提出的一種無廢水環保凈水系統，包括：進水接口、凈水濾芯、循環水箱、第一出水接口;

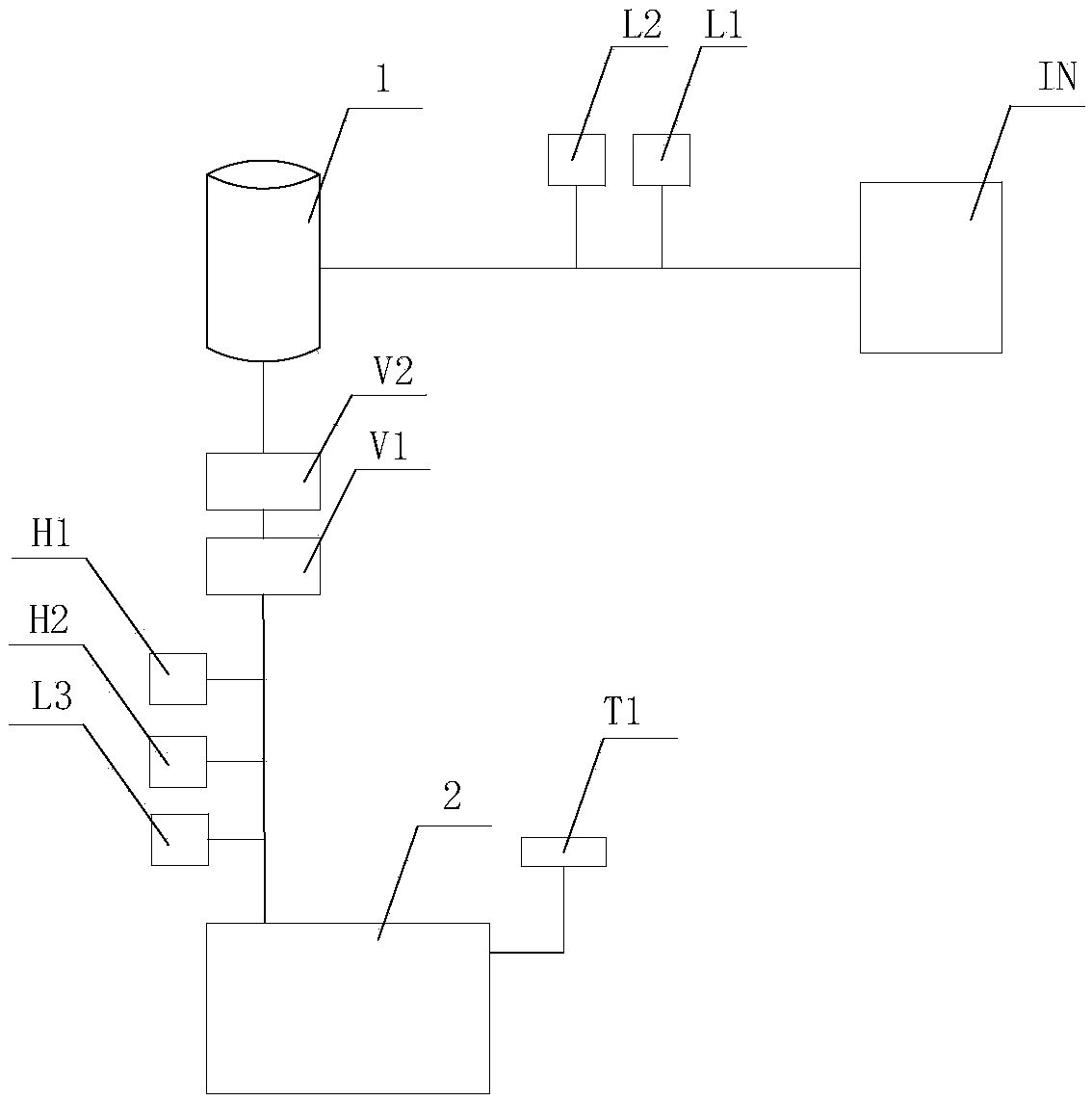

　　進水接口、凈水濾芯、循環水箱、第一出水接口通過管路順次連接，在凈水濾芯與循環水箱的管路上設有常閉電磁閥;

　　在進水接口與凈水濾芯的管路上連接用于檢測進水壓力的第一低壓開關和第二低壓開關，在循環水箱的進出管路上連接用于檢測循環水箱水壓的第一高壓開關和第二高壓開關;

　　第一低壓開關串聯在供電電路上，第二低壓開關并聯在供電電路上，第一低壓開關和第二低壓開關都為常開式開關，在進水壓力大于第一低壓開關的起跳壓力時第一低壓開關閉合得電，在進水壓力大于第二低壓開關的起跳壓力時第二低壓開關閉合得電，其中第一低壓開關的起跳壓力小于第二低壓開關的起跳壓力;

　　第一高壓開關并聯在供電電路上，第二高壓開關串聯在第二低壓開關上，第一高壓開關與第二高壓開關并聯接入常閉電磁閥，第一高壓開關和第二高壓開關都為常閉式開關，在循環水箱的水壓大于第一高壓開關的起跳壓力時第一高壓開關斷開失電，在循環水箱的水壓大于第二高壓開關的起跳壓力時第二高壓開關斷開失電，其中第一高壓開關的起跳壓力小于第二高壓開關的起跳壓力。

　　優選地，在凈水濾芯與循環水箱的管路上設有常通電磁閥，在循環水箱的進出管路上連接用于檢測循環水箱水壓的第三低壓開關，第三低壓開關并聯在供電電路上并接入常通電磁閥，第三低壓開關為常開式開關，在循環水箱的水壓大于第三低壓開關的起跳壓力時第三低壓開關閉合得電，其中第三低壓開關的起跳壓力大于第二高壓開關的起跳壓力。

　　優選地，第一高壓開關和第二高壓開關連接在常閉電磁閥與循環水箱的管路上;優選地，常通電磁閥連接在凈水濾芯與常閉電磁閥的管路上。

　　優選地，還包括離子交換樹脂濾芯、自吸增壓泵、超濾膜濾芯、第二出水接口;離子交換樹脂濾芯的進口連接至循環水箱，離子交換樹脂濾芯的出口與自吸增壓泵的進口連接，自吸增壓泵的出口與超濾膜濾芯的進口連接，第二出水接口連接至超濾膜濾芯的出口。

　　優選地，還包括反滲透膜濾芯、活性炭濾芯、第三出水接口;反滲透膜濾芯的進口與超濾膜濾芯的出口連接，反滲透膜濾芯的出口與活性炭濾芯的進口連接，第三出水接口連接至活性炭濾芯的出口。

　　優選地，反滲透膜濾芯的沖洗出口連接至循環水箱，在反滲透膜濾芯與循環水箱的管路上設有沖洗電磁閥，沖洗電磁閥連接在控制模塊上;優選地，沖洗電磁閥采用節流電磁閥。

　　優選地，還包括壓力水桶，壓力水桶設在反滲透膜濾芯與活性炭濾芯的管路上。

　　優選地，在壓力水桶的管路上連接壓力傳感器用于檢測壓力水桶的水壓，壓力傳感器連接在控制模塊上，控制模塊用于根據壓力傳感器的檢測信號控制自吸增壓泵的工作狀態;優選地，壓力傳感器為第三高壓開關，第三高壓開關為常閉式開關，在壓力水桶的水壓大于第三高壓開關的起跳壓力時第三高壓開關斷開失電。

　　優選地，在進水接口與凈水濾芯的管路上設有進水閥和減壓閥。

　　優選地，第一低壓開關為可調壓力式低壓開關，和/或，第二低壓開關為可調壓力式低壓開關，和/或，第三低壓開關為可調壓力式低壓開關，和/或，第一高壓開關為可調壓力式高壓開關，和/或，第二高壓開關為可調壓力式高壓開關，和/或，第三高壓開關為可調壓力式高壓開關。

　　本發明中，第一低壓開關串聯在供電電路上用于控制供電電路的通斷，第一高壓開關并聯在供電電路上，第二低壓開關并聯在供電電路上并且第二高壓開關串聯在第二低壓開關上，第一高壓開關和第二高壓開關并聯接入常閉電磁閥;這樣，可以根據進水壓力的大小自動選擇凈水工作狀態，滿足了不同進水壓力調節下的應用要求，更加有效可靠地保護凈水系統，從而擴大了凈水系統的應用范圍。
