申請日2015.11.24

　　公開(公告)日2016.03.09

　　IPC分類號C02F1/24

　　摘要

　　本申請所述一種免釋放器的污水氣浮裝置，包括污水池和溶氣水管道，所述溶氣水管道的前端設有混合器，所述混合器包括片狀件，所述片狀件的上表面設置若干出水孔，所述片狀件的上方設有若干分水片，所述分水片設置若干水孔，不同所述分水片的水孔不重疊，使溶氣水和污水充分的混合，雜質的收集效率高，而且不易堵塞。

　　權利要求書

　　1.一種免釋放器的污水氣浮裝置，包括污水池和溶氣水管道，其特征在于：所述溶氣水管道的前端設有混合器，所述混合器包括片狀件，所述片狀件的上表面設置若干出水孔，所述片狀件的上方設有若干分水片，所述分水片設置若干水孔，不同所述分水片的水孔不重疊。

　　2.根據權利要求1所述一種免釋放器的污水氣浮裝置，其特征在于：所述片狀件的下表面設有若干傾斜出水孔。

　　3.根據權利要求2所述一種免釋放器的污水氣浮裝置，其特征在于：所述片狀件的前端設有若干出水管。

　　4.根據權利要求3所述一種免釋放器的污水氣浮裝置，其特征在于：所述若干出水管內壁設有波浪狀的翅片。

　　5.根據權利要求4所述一種免釋放器的污水氣浮裝置，其特征在于：所述出水管向下傾斜設置。

　　6.根據權利要求5所述一種免釋放器的污水氣浮裝置，其特征在于：所述溶氣水管道在混合器的下方設有螺旋攪拌裝置。

　　7.根據權利要求6所述一種免釋放器的污水氣浮裝置，其特征在于：所述螺旋攪拌裝置通過伸縮桿連接所述溶氣水管道，所述伸縮桿通過電機驅動伸縮。

　　說明書

　　一種免釋放器的污水氣浮裝置

　　技術領域

　　本申請涉及污水處理技術領域，具體地說，涉及一種免釋放器的污水氣浮裝置。

　　背景技術

　　氣浮作為一種高效、快速的固液分離技術，始于選礦浮選技術，它是往水通入大量密集的微氣泡，使其與雜質、絮粒相互粘附，形成整體比重小于水的浮體，并依靠浮力使其上浮至水面，從而完成固、分離的凈水技術。最初，該技術主要用于脂肪、油、纖維、油脂等密度小于水的物質的去除，在20世紀60年代后期，此工藝在污水處理和飲用水處理中得到推廣，目前已廣泛應用于煉油、造紙、印染、電力、化工、紡織、皮革、食品、機械、輕工業等工業廢水和城市生活污水以及生活飲用水的處理上。根據產生氣泡的方式不同，氣浮工藝分為電解(凝聚)氣浮、曝氣氣浮和溶氣氣浮，其中加壓溶氣氣浮工藝是水處理最常用的工藝之一。

　　加壓溶氣氣浮工藝是一種新的水處理技術，它已經在我國和許多先進工業國中廣泛應用。這種新凈水法是將壓力溶氣水中釋放出的大量微細氣泡引入待處理水中，利用粘附在固體雜質上的氣泡的浮托力，達到固、液快速分離，并提高浮渣濃縮程度的目的。壓力溶氣水通過溶氣釋放器降壓消能后，釋放出大量的氣泡，但是溶氣釋放器很容易被堵塞，需要拆出進行清理，嚴重影響了生產效率。

　　申請內容

　　本申請克服了現有技術中的缺點，提供了一種免釋放器的污水氣浮裝置，不再使用釋放器，不易堵塞，將對生產的影響降低到最小。

　　為了解決上述技術問題，本申請是通過以下技術方案實現的：

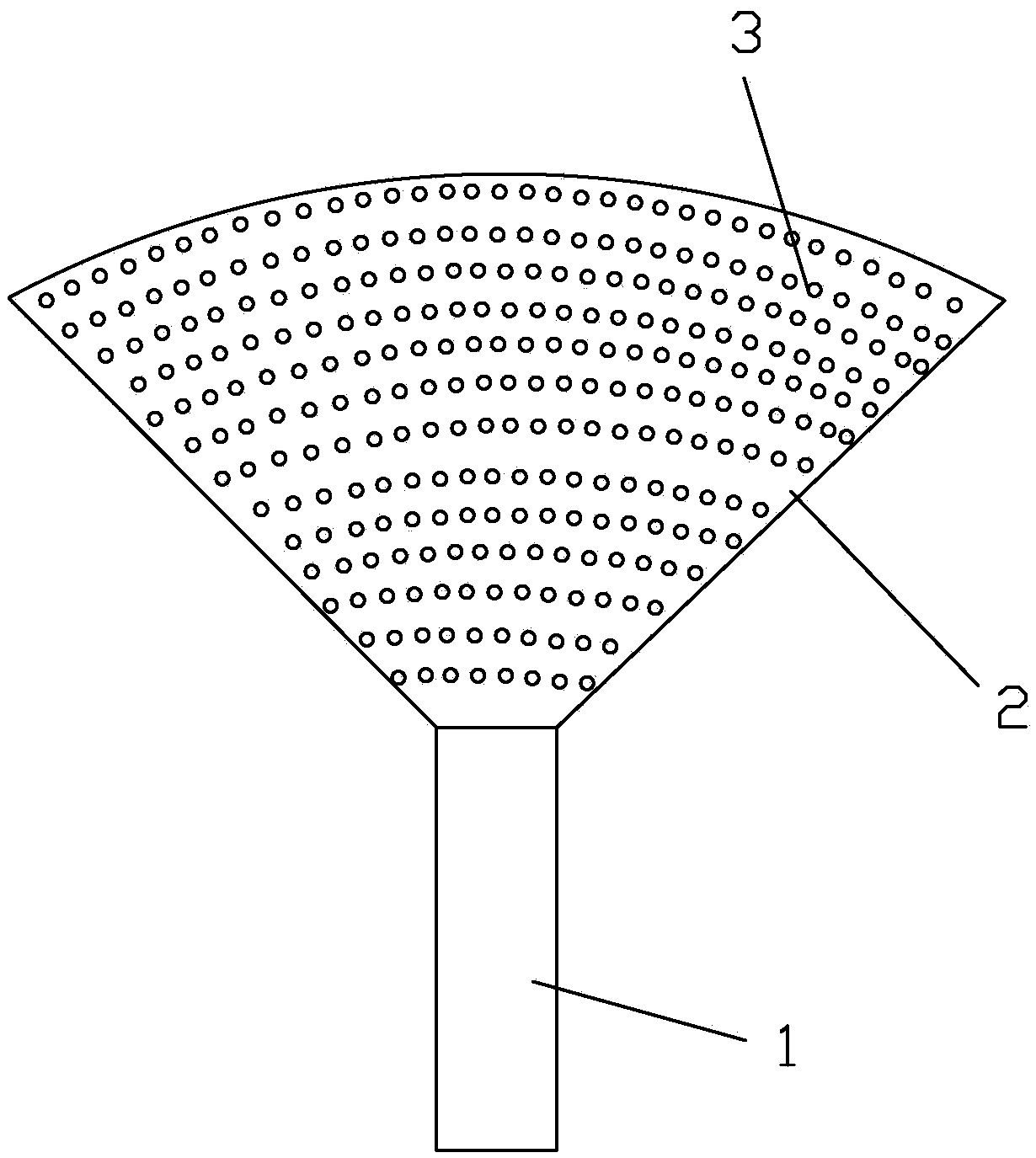

　　一種免釋放器的污水氣浮裝置，包括污水池和溶氣水管道，所述溶氣水管道的前端設有混合器，所述混合器包括片狀件，所述片狀件的上表面設置若干出水孔，所述片狀件的上方設有若干分水片，所述分水片設置若干水孔，不同所述分水片的水孔不重疊。

　　進一步，所述片狀件的下表面設有若干傾斜出水孔。

　　進一步，所述片狀件的前端設有若干出水管。

　　進一步，所述若干出水管內壁設有波浪狀的翅片。

　　進一步，所述出水管向下傾斜設置。

　　進一步，所述溶氣水管道在混合器的下方設有螺旋攪拌裝置。

　　進一步，所述螺旋攪拌裝置通過伸縮桿連接所述溶氣水管道，所述伸縮桿通過電機驅動伸縮。

　　與現有技術相比，本申請的有益效果是：

　　本申請所述一種免釋放器的污水氣浮裝置，包括污水池和溶氣水管道，所述溶氣水管道的前端設有混合器，所述混合器包括片狀件，所述片狀件的上表面設置若干出水孔，所述片狀件的上方設有若干分水片，所述分水片設置若干水孔，不同所述分水片的水孔不重疊，使溶氣水和污水充分的混合，雜質的收集效率高，而且不易堵塞。
