申請日2017.11.07

　　公開(公告)日2018.03.13

　　IPC分類號C02F9/14; C02F103/16

　　摘要

　　本發明公開了一種高效的鍍鋅生產線的污水處理裝置，包括油脂分離池、電解池、中和沉降池、厭氧反應器和反滲透過濾器，所述油脂分離池一側上部中心固定安裝有進污管，所述油脂分離池內壁靠近進污管一側固定安裝有減壓網，所述油脂分離池遠離進污管一側外壁底部通過水管固定連接在電解池一側上部，所述油脂分離池與電解池之間的水管外部固定安裝有水泵，所述電解池頂部固定安裝有兩個吊桿，本發明通過將進污管位于油脂分離池內部一端設置成彎曲頭，以及在油脂分離池內壁靠近進污管一側固定安裝有減壓網，能夠有效地降低污水進入油脂分離池時產生的水壓力導致油脂與污水分離不及時造成的污水處理工作不連續的情況。

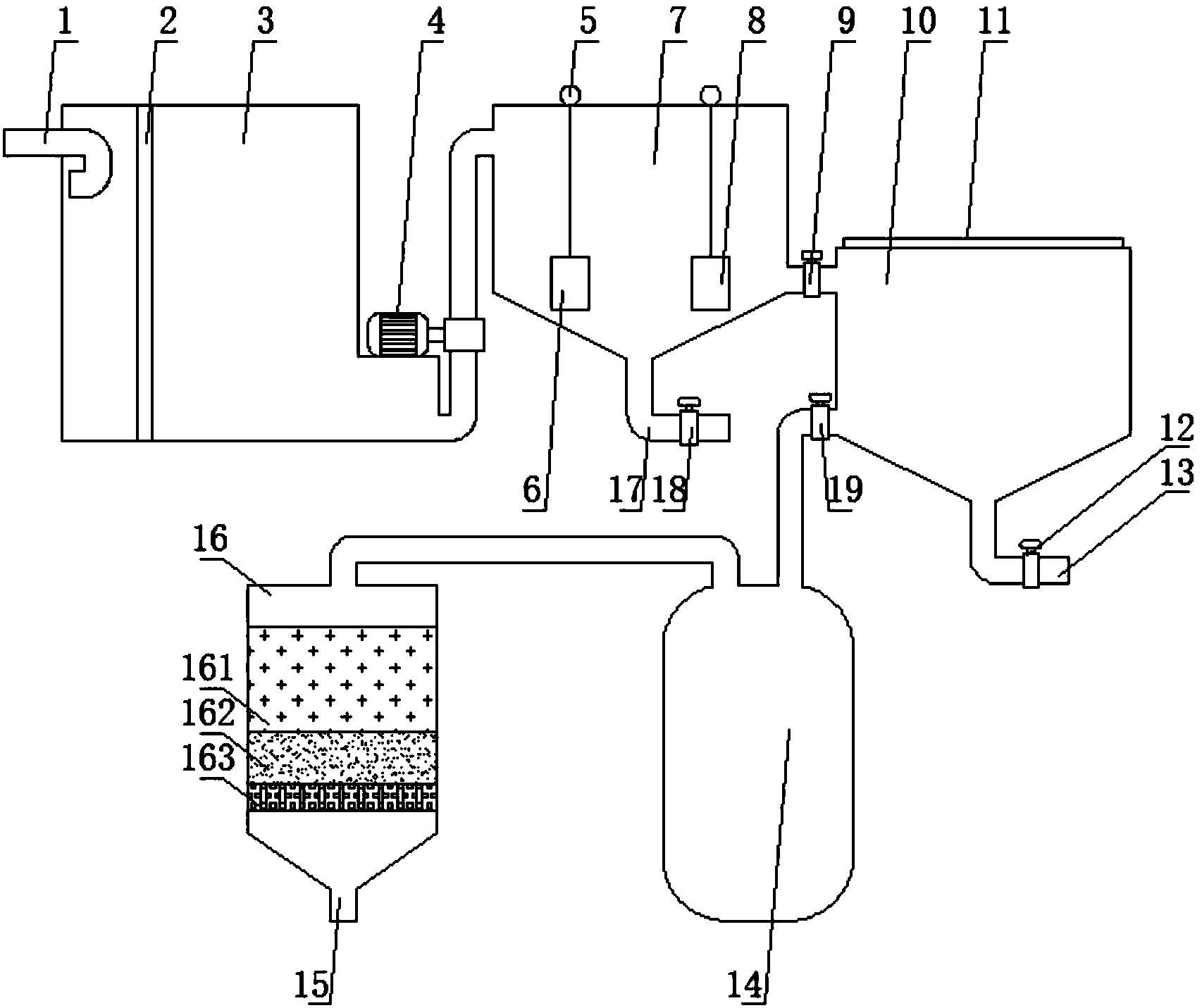

　　摘要附圖



　　權利要求書

　　1.一種高效的鍍鋅生產線的污水處理裝置，包括油脂分離池(3)、電解池(7)、中和沉降池(10)、厭氧反應器(14)和反滲透過濾器(16)，其特征在于：所述油脂分離池(3)一側上部中心固定安裝有進污管(1)，所述油脂分離池(3)內壁靠近進污管(1)一側固定安裝有減壓網(2)，所述油脂分離池(3)遠離進污管(1)一側外壁底部通過水管固定連接在電解池(7)一側上部，所述油脂分離池(3)與電解池(7)之間的水管外部固定安裝有水泵(4)，所述電解池(7)頂部固定安裝有兩個吊桿(5)，所述吊桿(5)分別吊放有鐵屑包(6)和碳顆粒包(8)，所述電解池(7)底部中心固定連接有電解雜質出污管(17)，所述電解雜質出污管(17)外部固定安裝有電解止水閥(18)，所述電解池(7)另一側通過水管固定連接在中和沉降池(10)一側上部，所述電解池(7)與中和沉降池(10)之間的水管外部固定安裝有進水閥門(9)，所述中和沉降池(10)底部中心固定連接有中和雜質出污管(13)，所述中和雜質出污管(13)外部固定安裝有中和止水閥(12)，所述中和沉降池(10)位于進水閥門(9)所在一側外壁底部通過水管固定連接在厭氧反應器(14)頂部一側，所述中和沉降池(10)與厭氧反應器(14)之間的水管外側固定安裝有出水閥門(19)，所述厭氧反應器(14)頂部另一側通過水管固定連接在反滲透過濾器(16)頂部中心，所述反滲透過濾器(16)底部中心固定連接有排放水管(15)。

　　2.根據權利要求1所述的一種高效的鍍鋅生產線的污水處理裝置，其特征在于：所述反滲透過濾器(16)內部靠近排放水管(15)一端固定設置有活性炭層(163)，所述活性炭層(163)另一側固定設置有石英砂層(162)，所述石英砂層(162)另一側固定設置有大顆粒層(161)。

　　3.根據權利要求1或2所述的一種高效的鍍鋅生產線的污水處理裝置，其特征在于：所述大顆粒層(161)、石英砂層(162)、活性炭層(163)厚度依次增大。

　　4.根據權利要求1所述的一種高效的鍍鋅生產線的污水處理裝置，其特征在于：所述進污管(1)位于油脂分離池(3)內部一端設置成彎曲頭。

　　5.根據權利要求1所述的一種高效的鍍鋅生產線的污水處理裝置，其特征在于：所述中和沉降池(10)頂部固定安裝有投料網(11)。

　　說明書

　　一種高效的鍍鋅生產線的污水處理裝置

　　技術領域

　　本發明涉及鍍鋅污水處理技術領域，具體為一種高效的鍍鋅生產線的污水處理裝置。

　　背景技術

　　重金屬廢水是指礦冶、機械制造、化工、電子、儀表等工業生產過程中排出的含重金屬的廢水。重金屬(如含鎘、鎳、汞、鋅等)廢水是對一環境污染最嚴重和對人類危害最大的工業廢水之一，其水質水量與生產工藝有關。廢水中的重金屬一般不能分解破壞，只能轉移其存在位置和轉變其物化形態。處理方法是首先改革生產工藝，不用或少用毒性大的重金屬，在生產地點就地處理(如不排出生產車間)常采用化學沉淀法、離子交換法等進行處理，處理后的水中重金屬低于排放標準可以排放或回用。形成新的重金屬濃縮產物盡量回收利用或加以無害化處理。

　　但是，傳統的重金屬處理裝置在使用過程中存在一些弊端，比如：

　　1、由于水的沖擊力較大，傳統的油脂分離池在注入鍍鋅污水后需要靜置一段時間，通過靜置讓密度較小的油脂浮在水面上，這樣導致污水處理的時間變得比較長，效率低下。

　　2、傳統鍍鋅污水處理中產生的沉淀一般需要使用刮板刮取，或者待將上層水分排除干凈再將雜質取出，這樣就導致污水處理的不連續性，增加了工作時間和工作強度。

　　發明內容

　　本發明的目的在于提供一種高效的鍍鋅生產線的污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種高效的鍍鋅生產線的污水處理裝置，包括油脂分離池、電解池、中和沉降池、厭氧反應器和反滲透過濾器，所述油脂分離池一側上部中心固定安裝有進污管，所述油脂分離池內壁靠近進污管一側固定安裝有減壓網，所述油脂分離池遠離進污管一側外壁底部通過水管固定連接在電解池一側上部，所述油脂分離池與電解池之間的水管外部固定安裝有水泵，所述電解池頂部固定安裝有兩個吊桿，所述吊桿分別吊放有鐵屑包和碳顆粒包，所述電解池底部中心固定連接有電解雜質出污管，所述電解雜質出污管外部固定安裝有電解止水閥，所述電解池另一側通過水管固定連接在中和沉降池一側上部，所述電解池與中和沉降池之間的水管外部固定安裝有進水閥門，所述中和沉降池底部中心固定連接有中和雜質出污管，所述中和雜質出污管外部固定安裝有中和止水閥，所述中和沉降池位于進水閥門所在一側外壁底部通過水管固定連接在厭氧反應器頂部一側，所述中和沉降池與厭氧反應器之間的水管外側固定安裝有出水閥門，所述厭氧反應器頂部另一側通過水管固定連接在反滲透過濾器頂部中心，所述反滲透過濾器底部中心固定連接有排放水管。

　　進一步的，所述反滲透過濾器內部靠近排放水管一端固定設置有活性炭層，所述活性炭層另一側固定設置有石英砂層，所述石英砂層另一側固定設置有大顆粒層。

　　進一步的所述大顆粒層、石英砂層、活性炭層厚度依次增大，。

　　進一步的，所述進污管位于油脂分離池內部一端設置成彎曲頭。

　　進一步的，所述中和沉降池頂部固定安裝有投料網。

　　與現有技術相比，本發明的有益效果是：

　　1、通過將進污管位于油脂分離池內部一端設置成彎曲頭，以及在油脂分離池內壁靠近進污管一側固定安裝有減壓網，能夠有效地降低污水進入油脂分離池時產生的水壓力導致油脂與污水分離不及時造成的污水處理工作不連續的情況。

　　2、通過在電解池底部中心固定連接有電解雜質出污管，以及在中和沉降池底部中心固定連接有中和雜質出污管，使各個環節沉淀出來的雜質都能夠從水池底部通過雜質出污管排出，保證了污水處理的連續性，提高了污水處理的工作效率。
