　　摘要

　　本發明公開了一種基于可見光的催化污水處理設備，包括污水池，所述污水池的上方焊接有擋板，所述擋板共設置有兩塊，且兩塊擋板的上方焊接有固定橫桿，所述固定橫桿共設置有四根，且四根固定橫桿的中心處固定有電箱，所述電箱的內部通過固定底座連接有電機，所述電機的下端固定連接有動力輸出軸，所述動力輸出軸的下端通過齒輪嚙合有轉軸，所述轉軸靠近下端一側的外表壁上焊接有過渡段，所述過渡段的一側固定連接有攪拌扇，在該設備上設置有陽光光照和LED燈光照兩種不同的污水處理催化方式，避免了一直使用燈照光造成過高成本投入的情況，且利用較強的太陽光在一定程度上能夠加快污水處理效率，綠色且環保。

　　摘要附圖



　　權利要求書

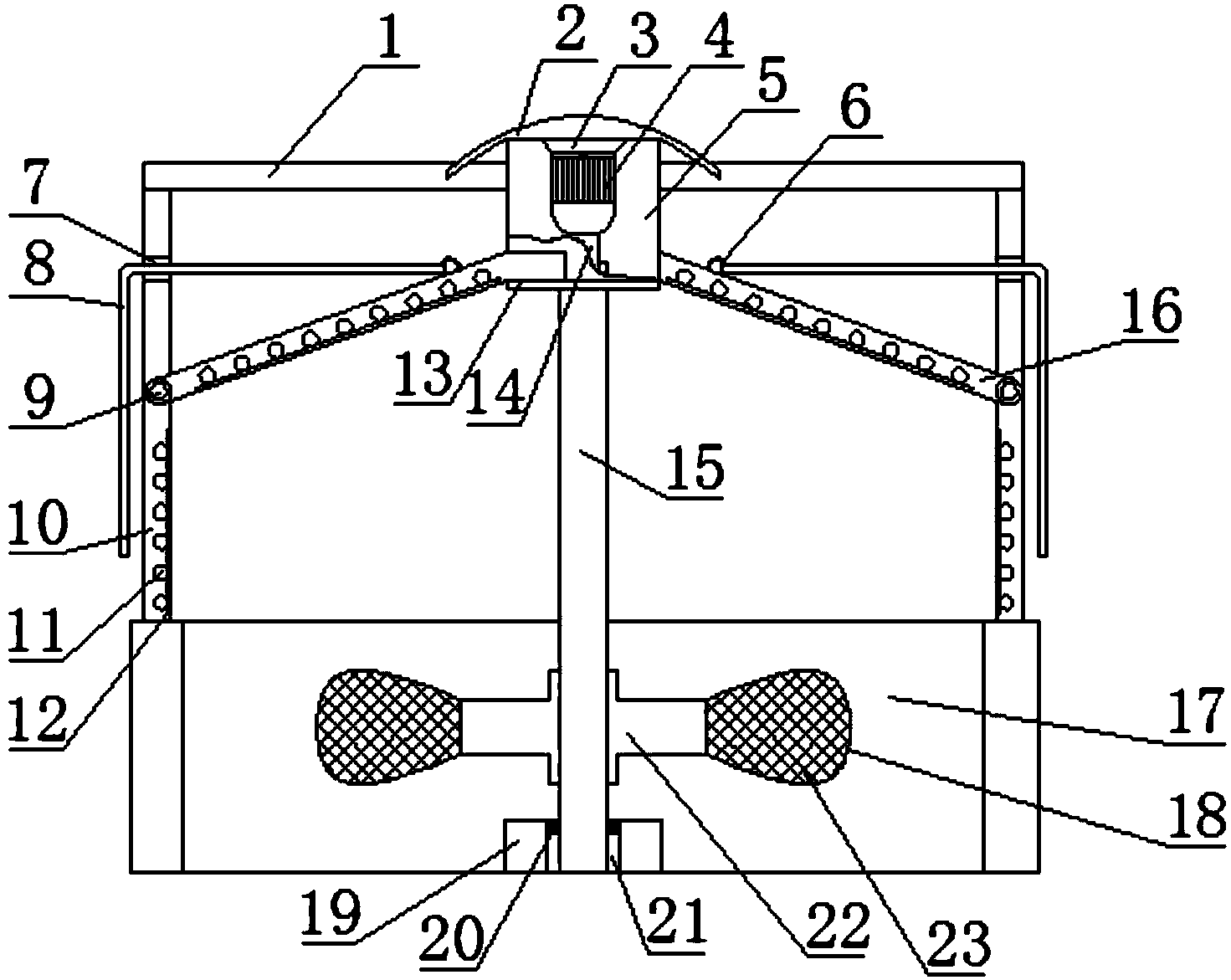

　　1.一種基于可見光的催化污水處理設備，包括污水池(17)，其特征在于：所述污水池(17)的上方焊接有擋板(10)，所述擋板(10)共設置有兩塊，且兩塊擋板(10)的上方焊接有固定橫桿(1)，所述固定橫桿(1)共設置有四根，且四根固定橫桿(1)的中心處固定有電箱(5)，所述電箱(5)的內部通過固定底座(3)連接有電機(4)，所述電機(4)的下端固定連接有動力輸出軸(14)，所述動力輸出軸(14)的下端通過齒輪嚙合有轉軸(15)，所述轉軸(15)靠近下端一側的外表壁上焊接有過渡段(22)，所述過渡段(22)的一側固定連接有攪拌扇(18)，所述攪拌扇(18)的中心處鑲嵌有鐵網(23)，所述鐵網(23)的中心處焊接有存放球槽(24)，所述存放球槽(24)的中心處放置有光催化劑(25)，所述擋板(10)的中心處固定有細轉軸(9)，所述細轉軸(9)的外表壁套接有活動板(16)，所述活動板(16)的另一端與凸板(13)相接觸，所述凸板(13)固定在電箱(5)的外表壁，所述活動板(16)靠近上端 一側的外表壁上固定有扣環(6)，所述扣環(6)上系有尼龍線(8)，所述尼龍線(8)通過圓孔(7)與擋板(10)相互平行，所述擋板(10)和活動板(16)的內表壁鑲嵌有透光性防水膜(12)，所述透光性防水膜(12)的內表壁固定有LED燈珠(11)。

　　2.根據權利要求1所述的一種基于可見光的催化污水處理設備，其特征在于：所述電機(4)和LED燈珠(11)均與外部電源進行電性連接。

　　3.根據權利要求1所述的一種基于可見光的催化污水處理設備，其特征在于：所述轉軸(15)的底端套接有軸承(21)，所述軸承(21)鑲嵌在固定塊(19)的內部，且軸承(21)的上方通過轉軸(15)套接有防水密封圈(20)。

　　4.根據權利要求1所述的一種基于可見光的催化污水處理設備，其特征在于：所述電箱(5)的上端通過混凝土澆筑有弧罩(2)。

　　5.根據權利要求1所述的一種基于可見光的催化污水處理設備，其特征在于：所述過渡段(22)共設置有四個，且四個過渡段(22)呈圓形均勻的分布在轉軸(15)的外表壁。

　　說明書

　　一種基于可見光的催化污水處理設備

　　技術領域

　　本發明涉及污水處理設備技術領域，具體為一種基于可見光的催化污水處理設備。

　　背景技術

　　隨著社會不斷的發展，科學技術的不斷更新，經濟也在快速的發展，在經濟發展的同時，也不可避免的對人們賴以生存的環境造成了一定的影響，被污染的很嚴重，環境污染越來越受到人們的廣泛關注，國家也相繼出臺政策不允許“以犧牲環境為代價來看謀取經濟利益”，我們?nèi)绾螌⒈晃廴镜沫h(huán)境恢復到本來的原生態面貌已經成為了我們面臨考驗的重要問題，同時我們還得保證其不再繼續受污染，水資源是我們賴以生存的根本，所以工業化帶來的污水問題是我們首要解決的問題，可見光催化技術是一種新興的高效節能現代污水處理技術，為污水處理提供了便利的條件，但是目前現有的污水處理在使用的過程中會出現一些不足之處。

　　1、污水處理都采用過濾裝置進行處理，只能將污水中的較大顆粒進行過濾處理，不能將一些小分子雜質進行過濾，污水處理程度不夠徹底。

　　2、可見光催化污水處理設備一般使用日光燈進行光催化處理，增加成本投入，且日光燈還需要經常維護，不能滿足需求。

　　發明內容

　　本發明的目的在于提供一種基于可見光的催化污水處理設備，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：一種基于可見光的催化污水處理設備，包括污水池，所述污水池的上方焊接有擋板，所述擋板共設置有兩塊，且兩塊擋板的上方焊接有固定橫桿，所述固定橫桿共設置有四根，且四根固定橫桿的中心處固定有電箱，所述電箱的內部通過固定底座連接有電機，所述電機的下端固定連接有動力輸出軸，所述動力輸出軸的下端通過齒輪嚙合有轉軸，所述轉軸靠近下端一側的外表壁上焊接有過渡段，所述過渡段的一側固定連接有攪拌扇，所述攪拌扇的中心處鑲嵌有鐵網，所述鐵網的中心處焊接有存放球槽，所述存放球槽的中心處放置有光催化劑，所述擋板的中心處固定有細轉軸，所述細轉軸的外表壁套接有活動板，所述活動板的另一端與凸板相接觸，所述凸板固定在電箱的外表壁，所述活動板靠近上端 一側的外表壁上固定有扣環，所述扣環上系有尼龍線，所述尼龍線通過圓孔與擋板相互平行，所述擋板和活動板的內表壁鑲嵌有透光性防水膜，所述透光性防水膜的內表壁固定有LED燈珠。

　　優選的，所述電機和LED燈珠均與外部電源進行電性連接。

　　優選的，所述轉軸的底端套接有軸承，所述軸承鑲嵌在固定塊的內部，且軸承的上方通過轉軸套接有防水密封圈。

　　優選的，所述電箱的上端通過混凝土澆筑有弧罩。

　　優選的，所述過渡段共設置有四個，且四個過渡段呈圓形均勻的分布在轉軸的外表壁。

　　與現有技術相比，本發明的有益效果是：

　　1、本發明在該設備上設置有陽光光照和LED燈光照兩種不同的污水處理催化方式，避免了一直使用燈照光造成過高成本投入的情況，且利用較強的太陽光在一定程度上能夠加快污水處理效率，綠色且環保。

　　2、本發明在設備上設置有將污水與光催化劑進行充分接觸的攪拌扇，將污水中較小的分子進行凈化，凈化程度高，加快污水凈化速度，提高凈化效率，實用性強。
