申請日2017.11.06
公開(公告)日2018.01.30
IPC分類號C02F9/02
摘要

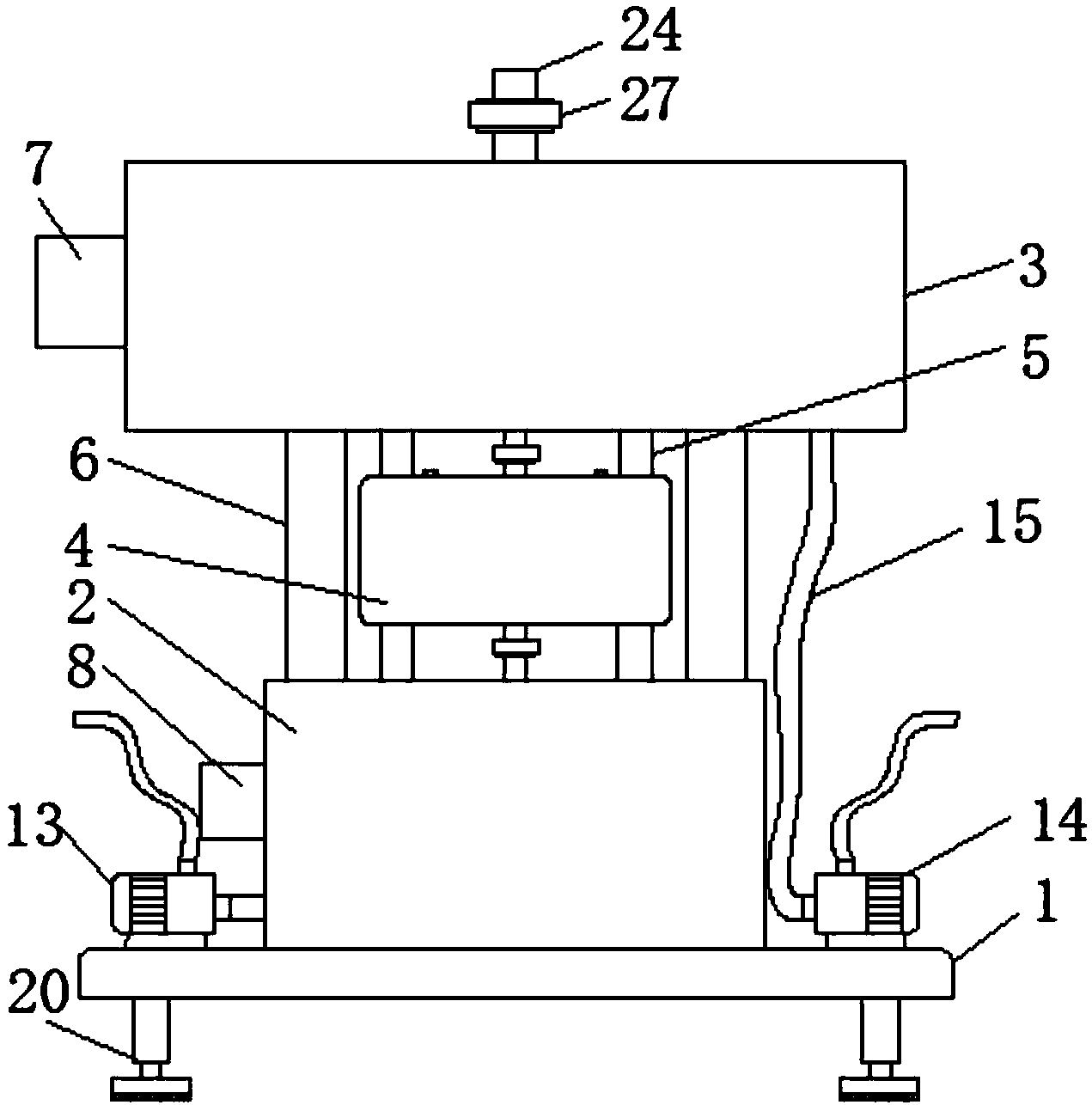

本發明公開了一種家居生活用污水處理裝置，包括底座，所述底座上方安裝有第一集水箱，所述第一集水箱上方固定連接有第二支撐架，所述第二支撐架上方設有第二集水箱，所述第一集水箱和第二集水箱之間設有過濾箱，所述過濾箱上下兩側均連接有第一支撐架。通過過濾箱內部的活性炭板、過濾棉層和過濾布層，過濾后進入到第一集水箱內部，通過電動泵排出再次使用，通過排污泵排出第二集水箱內部的沉淀物，清洗裝置可以對第一集水箱和第二集水箱內壁進行清洗，蓋板的設置可以使得過濾箱內部的活性炭板、過濾棉層和過濾布層定期跟換，保證裝置整體污水處理效果一直處在良好狀態。
摘要附圖
權利要求書
1.一種家居生活用污水處理裝置，包括底座(1)，其特征在于：所述底座(1)上方安裝有第一集水箱(2)，所述第一集水箱(2)上方固定連接有第二支撐架(6)，所述第二支撐架(6)上方設有第二集水箱(3)，所述第一集水箱(2)和第二集水箱(3)之間設有過濾箱(4)，所述過濾箱(4)上下兩側均連接有第一支撐架(5)，所述第一支撐架(5)上下兩端分別固定連接于第二集水箱(3)和第一集水箱(2)，所述第一集水箱(2)和第二集水箱(3)內部均安裝有清洗裝置(9)，所述清洗裝置(9)包括有電動伸縮桿(10)和推板(11)，所述推板(11)固定連接于電動伸縮桿(10)輸出端，所述電動伸縮桿(10)輸出端分別貫穿于第一集水箱(2)和第二集水箱(3)側壁，所述電動伸縮桿(10)外側分別設有第一防護罩(7)和第二防護罩(8)，所述第一防護罩(7)固定連接于第二集水箱(3)側壁，所述第二防護罩(8)固定連接于第一集水箱(2)側壁，所述過濾箱(4)上方設有蓋板(16)，所述過濾箱(4)內部底端設有過濾布層(19)，所述過濾布層(19)上方設有過濾棉層(18)，所述過濾棉層(18)上方設有活性炭板(17)，所述底座(1)底端固定連接有支撐裝置(20)。
2.根據權利要求1所述的一種家居生活用污水處理裝置，其特征在于：所述支撐裝置(20)包括有套筒(21)和螺紋桿(22)，所述套筒(21)螺紋連接于螺紋桿(22)，所述螺紋桿(22)底端固定連接有支撐板(23)。
3.根據權利要求2所述的一種家居生活用污水處理裝置，其特征在于：所述支撐板(23)底端連接有防滑墊(31)。
4.根據權利要求1所述的一種家居生活用污水處理裝置，其特征在于：所述第二集水箱(3)上端連通有第一進水管(24)，所述過濾箱(4)上端連通有第二進水管(25)，所述過濾箱(4)下方連通有出水管(26)。
5.根據權利要求4所述的一種家居生活用污水處理裝置，其特征在于：所述第一進水管(24)、第二進水管(25)和出水管(26)上分別安裝有第一連接件(27)、第二連接件(28)和第三連接件(29)。
6.根據權利要求1所述的一種家居生活用污水處理裝置，其特征在于：所述蓋板(16)下方設有密封墊(30)，所述蓋板(16)與過濾箱(4)的連接方式為螺栓連接。
7.根據權利要求1所述的一種家居生活用污水處理裝置，其特征在于：所述底座(1)上方一側安裝有電動泵(13)，所述電動泵(13)輸入端通過連接管連接于第一集水箱(2)，所述底座(1)上的另一側安裝有排污泵(14)，所述排污泵(14)輸入端通過水管(15)連通于第二集水箱(3)底端，所述電動泵(13)和排污泵(14)輸出端均連接有排水管。
8.根據權利要求1所述的一種家居生活用污水處理裝置，其特征在于：所述推板(11)一側連接有海綿墊(12)。
說明書
一種家居生活用污水處理裝置
技術領域
本發明涉及家居技術領域，具體為一種家居生活用污水處理裝置。
背景技術
家居指的是家庭裝修、家具配置、電器擺放等一系列和居室有關的甚至包括地理位置都屬于家居范疇�！罢w家居”包括縱向聯盟和橫向聯盟兩種模式。前者是家裝公司與生產廠家聯盟，在裝修中定做成品材料，如裝修用線、裝修木作、油漆等，或者由裝飾公司自己建廠，自主研發，涉足生產領域，向設計、生產、施工系統化、規模化發展，或者由具有“整體家居”配套能力的生產廠家通過地區獨家代理商直接面對業主提供的“整體家居”產品和服務。橫向聯盟是由裝飾公司整合與家居相關的所有產業(如家具、家電、裝飾材料、飾品、園藝等)，形成巨大廣泛的產業鏈。通過資源的整合，裝飾公司不再只提供單一裝修服務，開始進行著一種角色轉換，成為一個家居產品的全面提供商，為消費者提供的是一整套的“一站式服務”。
現如今家居生活中的污水處理和再次利用成為能源節約的一大目標，如公告號：CN 206372595 U，公告日：2017.08.04發出的發明專利，其中說明書中提到“一種智能家居用污水處理裝置，包括污水收集裝置，所述污水收集裝置內部設置有過濾板，所述污水收集裝置內壁設置有用于安裝過濾板的定位塊，所述污水收集裝置下方安裝有第一漏斗，所述污水收集裝置與第一漏斗之間設置有用于增大水壓的增壓器，所述第一漏斗下方設置有過濾桶，所述過濾桶下方安裝有第二漏斗，所述第二漏斗下方設置有過濾器，所述過濾器下方安裝有三通管，所述三通管下方安裝有電磁閥，電磁閥下方設置有過濾水出口，所述三通管右端設置有儲水箱，所述三通管與儲水箱之間通過管道連通，所述儲水箱內部設置有液位傳感器，所述液位傳感器通過導線電性連接有可編程控制器，所述可編程控制器安裝在儲水箱外側，所述可編程控制器通過導線與電磁閥電性連接”。
但是該專利雖能解決污水處理的問題，但是裝置內部不易于清洗和更換，影響處理裝置的長期使用，所以提供一種家居生活用污水處理裝置來解決上述出現的問題十分有必要。
發明內容
本發明的目的在于提供一種家居生活用污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種家居生活用污水處理裝置，包括底座，所述底座上方安裝有第一集水箱，所述第一集水箱上方固定連接有第二支撐架，所述第二支撐架上方設有第二集水箱，所述第一集水箱和第二集水箱之間設有過濾箱，所述過濾箱上下兩側均連接有第一支撐架，所述第一支撐架上下兩端分別固定連接于第二集水箱和第一集水箱，所述第一集水箱和第二集水箱內部均安裝有清洗裝置，所述清洗裝置包括有電動伸縮桿和推板，所述推板固定連接于電動伸縮桿輸出端，所述電動伸縮桿輸出端分別貫穿于第一集水箱和第二集水箱側壁，所述電動伸縮桿外側分別設有第一防護罩和第二防護罩，所述第一防護罩固定連接于第二集水箱側壁，所述第二防護罩固定連接于第一集水箱側壁，所述過濾箱上方設有蓋板，所述過濾箱內部底端設有過濾布層，所述過濾布層上方設有過濾棉層，所述過濾棉層上方設有活性炭板，所述底座底端固定連接有支撐裝置。
優選的，所述支撐裝置包括有套筒和螺紋桿，所述套筒螺紋連接于螺紋桿，所述螺紋桿底端固定連接有支撐板。
優選的，所述支撐板底端連接有防滑墊。
優選的，所述第二集水箱上端連通有第一進水管，所述過濾箱上端連通有第二進水管，所述過濾箱下方連通有出水管。
優選的，所述第一進水管、第二進水管和出水管上分別安裝有第一連接件、第二連接件和第三連接件。
優選的，所述蓋板下方設有密封墊，所述蓋板與過濾箱的連接方式為螺栓連接。
優選的，所述底座上方一側安裝有電動泵，所述電動泵輸入端通過連接管連接于第一集水箱，所述底座上的另一側安裝有排污泵，所述排污泵輸入端通過水管連通于第二集水箱底端，所述電動泵和排污泵輸出端均連接有排水管。
優選的，所述推板一側連接有海綿墊。
與現有技術相比，本發明的有益效果是：本發明一種家居生活用污水處理裝置，結構新穎，能夠有效處理生活污水的同時還能夠自清潔和方便處理裝置的更換，使得處理裝置能夠長期處在高效的處理環境下。第一進水管可以連接在家用洗碗池或者洗手池底端排水管上，污水進入到第二集水箱內部，通過過濾箱內部的活性炭板、過濾棉層和過濾布層，過濾后進入到第一集水箱內部，通過電動泵排出再次使用，通過排污泵排出第二集水箱內部的沉淀物，清洗裝置可以對第一集水箱和第二集水箱內壁進行清洗，蓋板的設置可以使得過濾箱內部的活性炭板、過濾棉層和過濾布層定期跟換，保證裝置整體污水處理效果一直處在良好狀態。
