申請日2017.11.06
公開(公告)日2018.03.02
IPC分類號C10G1/00
摘要
本發明屬于環境保護和新能源技術領域，具體涉及一種污泥液化制備生物燃料的方法;該方法采用表面活性劑CTAB和亞臨界水兩種預處理和助溶劑甲醇對油品改性的作用，提供一種新型的水熱液化制備生物油的方法，實現了對污水處理廠生產的污泥進行了資源化的利用，對原料來源沒有特殊要求。

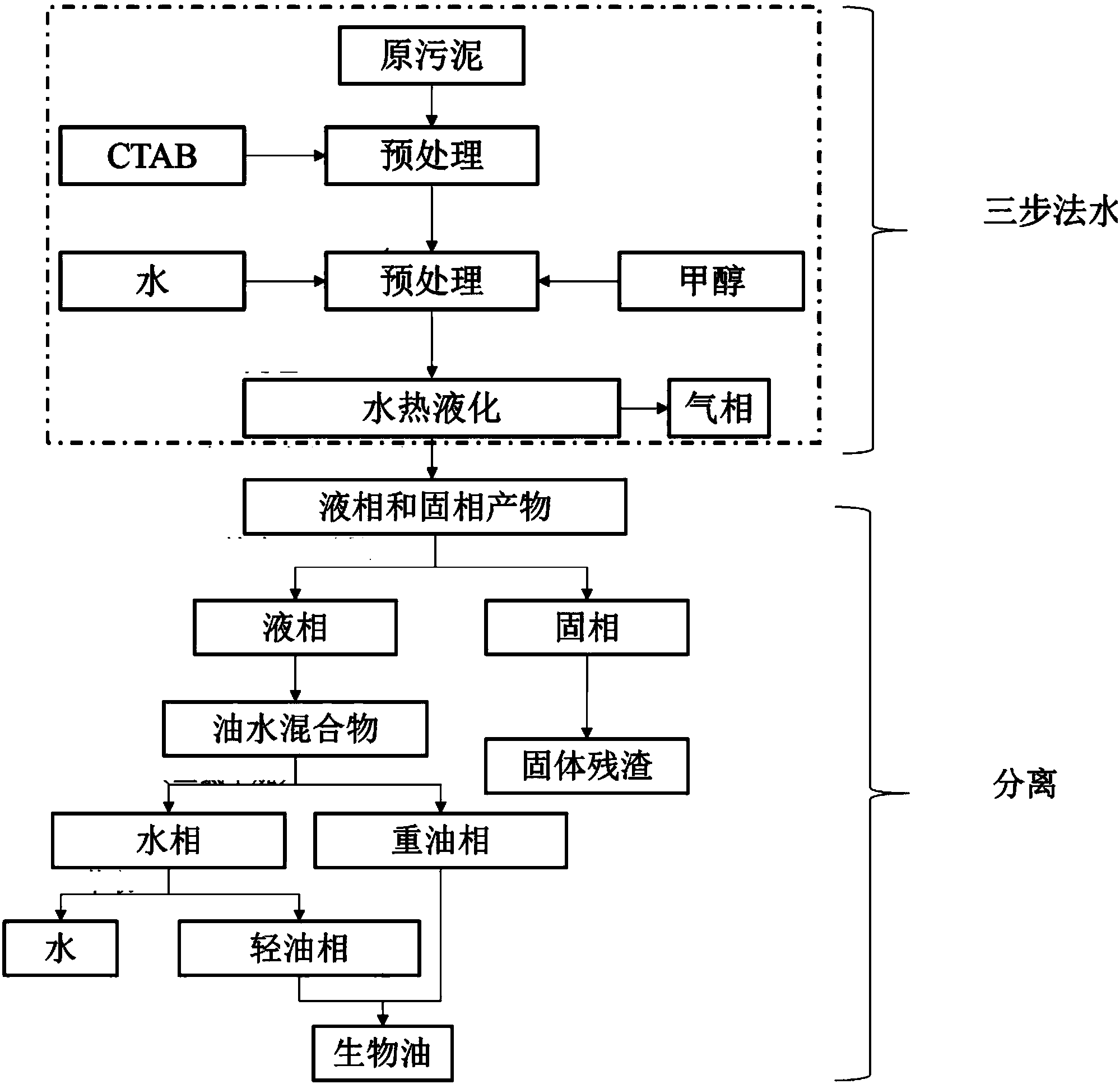

摘要附圖
權利要求書
1.一種污泥液化制備生物燃料的方法，其特征在于，包括如下步驟：
(1)將干基污泥原料、表面活性劑按質量比混合均勻，其中：干基污泥原料：表面活性劑的質量比=1:(0.05～0.2)，得到混合均勻的污泥;
(2)將步驟(1)中混合均勻的污泥用機械攪拌器以120～200r/min的速率攪拌2h，得到經過表面活性劑預處理的污泥干基;
(3)將步驟(2)中經過表面活性劑預處理的污泥干基、溶劑、助溶劑按質量比混合均勻制得料漿，其中：經過表面活性劑預處理的污泥干基：溶劑的質量比=1:10，溶劑：助溶劑的體積比：1：(0.5～2);
(4)將步驟(3)所得的料漿加入到間歇式高溫高壓反應釜內，密封反應后用惰性氣體置換釜內空氣，并使釜體升溫至亞臨界溫度處理一段時間;
(5)將步驟(4)中經過亞臨界水預處理的料漿繼續以10℃/min的升溫速率加熱反應釜升溫至所需溫度，并保持一定反應時間;
(6)反應結束后，利用風扇對反應釜進行冷卻，冷卻至30℃左右時，打開排氣閥，通過集氣袋收集氣體，氣體包含CO2、CO、SO2等氣體;
(7)打開反應釜，用無水乙醇清洗釜內壁和釜內管線后，得到固液混合物;
(8)將步驟(7)中得到的固液混合物通過有機濾膜過濾，并用丙酮抽濾清洗后，分別得到液相混合物和殘?jiān)旌衔�，將所得液相混合物在旋轉蒸發器中去除無水乙醇后得到水油混合物，殘?jiān)旌衔锖銣馗稍锖蟮玫綒堅?
(9)將步驟(8)中的水油混合物同二氯甲烷混合后用分液漏斗萃取得到水相和有機相;
(10)將步驟(9)中的有機相在45℃旋轉蒸發器中去除二氯甲烷后得到生物油。
2.根據權利要求1所述的一種污泥液化制備生物燃料的方法，其特征在于，所述步驟(4)中高溫高壓反應釜密封反應是以10℃/min的升溫速率加熱反應釜并升溫至160～200℃停留5～30min。
3.根據權利要求1所述的一種污泥液化制備生物燃料的方法，其特征在于，所述步驟(5)中高溫高壓反應釜升溫至反應溫度為300～360℃，保持反應時間為0～60min，總壓強8～32MPa。
4.根據權利要求1所述的一種污泥液化制備生物燃料的方法，其特征在于，步驟(1)所述的表面活性劑為CTAB。
5.根據權利要求1所述的一種污泥液化制備生物燃料的方法，其特征在于，步驟(3)所述的溶劑為去離子水，助溶劑為甲醇。
6.根據權利要求1所述的一種污泥液化制備生物燃料的方法，其特征在于，步驟(4)所述的惰性氣體為高純氮?dú)狻?/P>
7.根據權利要求1所述的一種污泥液化制備生物燃料的方法，其特征在于，步驟(8)所述的旋轉蒸發器的設定溫度為80℃;恒溫干燥的溫度為105℃，干燥時間為4h;有機濾膜的孔徑為0.45um。
說明書
一種污泥液化制備生物燃料的方法
技術領域
本發明屬于環境保護和新能源技術領域，具體涉及一種污泥液化制備生物燃料的方法。
背景技術
生物油是一種非常有前途的可再生燃料，因?yàn)樗强缮锝到獾�，毒性比化石燃料低，加之兼容目前的商用柴油機和加油技術，它具有低排放的特點。此外，它具有優良的潤滑效果，而且可以提供類似柴油的能量密度。生物油是由植物油或動物油脂酯交換反應產生的脂肪酸甲酯;歐盟2010的生物油產量從3.6(2005)增至107億升。然而，目前生物油的競爭潛力低是由于普通脂質原料成本高(大豆、油菜籽、太陽花、棕櫚和椰子油)，占生物油整體70–85%的生產成本，影響該生物燃料最終價格;事實上，相比2010年，生物油的產量在2011下降了10%。此外，缺乏農用地種植生物油原料限制了生物油的大規模生產，并且由于使用農用地種植生物燃油原料是過去幾年糧食價格上漲的原因之一;因此，現在迫切需要找到一種更便宜，非食用，現成的可大量獲取的替代原料。
在此條件下，污泥因?yàn)闈M足生產生物油的各種條件而獲得關注。首先，污泥是國內市政或工業有機廢水在生化處理過程中不可避免的產物，需要特殊的處理處置，在污水處理廠的運行成本中占很大比例。其次，干污泥中可以包含最多30%的脂質，這些都可以轉化為脂肪酸甲酯，而脂肪酸甲酯是柴油的主要成分，所以污泥是生物油的潛在原料。第三，隨著市政污水處理廠的大量建立和污水處理速度不斷的提高，市政污泥的產量明顯增加。根據《關于2016年第三季度全國城鎮污水處理設施建設和運行情況的通報》，截止2016年9月底，我國城鎮污水處理能力達1.7億立方米/日。全國城鎮污水處理廠第三季度產生濕污泥(含水率約80%)709萬噸。其中采取填埋處置232萬噸，建材利用74萬噸，制肥利用126萬噸，焚燒或協同焚燒152萬噸，應急堆放、簡易填埋等處置的125萬噸。
而隨著社會的不斷發展，污泥資源化技術越來越得到重視。污泥水熱液化是污泥資源化技術中的一種，它能夠?qū)⑽勰嘀械挠袡C(jī)質提取出來，制得生物油。這樣在污泥減量化的同時對環境幾乎無污染，被認為是一種環境友好的工藝。
所以，用污泥制取生物油，在提供了大量的可再生燃料的同時，可以減輕污泥對環境造成的不良影響并促使糧食價格的下降。
發明內容
本發明目的在于針對現有污泥水熱液化法得到的生物油產率不高、品質較低的現狀，并結合表面活性劑CTAB和亞臨界水兩種預處理和助溶劑甲醇對油品改性的作用，提供一種新型的水熱液化制備生物油的方法。
一種污泥液化制備生物燃料的方法，包括如下步驟：
(1)將干基污泥原料、表面活性劑按質量比混合均勻，其中：干基污泥原料：表面活性劑的質量比=1:(0.05～0.2)，得到混合均勻的污泥;
(2)將步驟(1)中混合均勻的污泥用機械攪拌器以120～200r/min的速率攪拌2h，得到經過表面活性劑預處理的污泥干基;
(3)將步驟(2)中經過表面活性劑預處理的污泥干基、溶劑、助溶劑按質量比混合均勻制得料漿，其中：經過表面活性劑預處理的污泥干基：溶劑的質量比=1:10，溶劑：助溶劑的體積比：1：(0.5～2);
(4)將步驟(3)所得的料漿加入到間歇式高溫高壓反應釜內，密封反應后用惰性氣體置換釜內空氣，并使釜體升溫至亞臨界溫度處理一段時間;
(5)將步驟(4)中經過亞臨界水預處理的料漿繼續以10℃/min的升溫速率加熱反應釜升溫至所需溫度，并保持一定反應時間;
(6)反應結束后，利用風扇對反應釜進行冷卻，冷卻至30℃左右時，打開排氣閥，通過集氣袋收集氣體，氣體包含CO2、CO、SO2等氣體;
(7)打開反應釜，用無水乙醇清洗釜內壁和釜內管線后，得到固液混合物;
(8)將步驟(7)中得到的固液混合物通過有機濾膜過濾，并用丙酮抽濾清洗后，分別得到液相混合物和殘?jiān)旌衔�，將所得液相混合物在旋轉蒸發器中去除無水乙醇后得到水油混合物，殘?jiān)旌衔锖銣馗稍锖蟮玫綒堅?
(9)將步驟(8)中的水油混合物同二氯甲烷混合后用分液漏斗萃取得到水相和有機相;
(10)將步驟(9)中的有機相在45℃旋轉蒸發器中去除二氯甲烷后得到生物油。
所述步驟(4)中高溫高壓反應釜密封反應是以10℃/min的升溫速率加熱反應釜并升溫至160～200℃停留5～30min。
所述步驟(5)中高溫高壓反應釜升溫至反應溫度為300～360℃，保持反應時間為0～60min，總壓強8～32MPa。
步驟(1)所述的表面活性劑為CTAB。
步驟(3)所述的溶劑為去離子水，助溶劑為甲醇。
步驟(4)所述的惰性氣體為高純氮?dú)狻?/P>
步驟(8)所述的旋轉蒸發器的設定溫度為80℃;恒溫干燥的溫度為105℃，干燥時間為4h;有機濾膜的孔徑為0.45um。
本發明的有益效果：
1.對污水處理廠生產的污泥進行了資源化的利用，對原料來源沒有特殊要求。
2.不需要對濕污泥做烘干處理，利用污泥含水率高的性質，將水作為反應的溶劑，甲醇作為助溶劑，顯著降低能量消耗。
3.用表面活性劑CTAB進行預處理可以有效破壞污泥顆粒的表面結構，使其表面更加破碎，且呈現出網狀結構。污泥顆粒表面的親水基團顯著減少會使污泥顆粒與溶劑之間接觸更加充分，有利于脂類物質的生成，提高生物油產率。
4.用亞臨界水預處理相當于可以使污泥同時處于高溫高壓的酸性和堿性條件�？梢砸种扑岬纳�，同時促進醇和醚的生成改善生物油品質。
5.污泥直接水熱液化制得的生物油中成分達到上百種，成分極其復雜，不利于生物油的大規模利用，而CTAB-亞臨界水聯合預處理可以使污泥制得的生物油中成分降至45種左右，顯著的改善生物油品質，擴大生物油的適用范圍。
6.萃取的過程中污泥中的有機成分發生斷鏈(生成低分子量的有機物)和脫O/N/S等雜原子的反應(產生無或弱極性有機物)，同時促進重金屬元素向固項轉移并形成更穩定的形態，提高生物油品質。
7.本發明采用甲醇循環和水溶液循環有效促進污泥液化產油和降低成本。本發明是對水熱液化技術在預處理和助溶劑選擇方向的拓展，是對該技術的有益完善和補充。
8.綜上所述，本發明具有原料的廣泛適應性、油產率高、油品質高、操作條件溫和、社會效益顯著以及環境友好等顯著特點。
