申請日2017.11.04
公開(公告)日2018.02.27
IPC分類號C02F1/00; B01D29/56; B01D29/94; B01D29/03; B01D35/01
摘要
本發明公開了一種易清洗的環保除臭污水處理機,其結構包括進水口、進水管、機體、連接法蘭、排氣筒、第一檢修窗、排渣口、處理裝置、第二檢修窗、支撐腳架、排泥處、抽泥管、排水口,進水口焊接于進水管底部并與外部緊固連接,進水管為管狀且一端連接進水口,另一端與連接法蘭相連接,機體上下部為半圓狀,中部為圓筒并頂端設有排氣筒,連接法蘭裝設于進水管與機體頂端。本實用的有益效果:為了實現易清洗的環保除臭污水處理機能夠在運轉的同時自動清洗內壁污垢和排出垃圾防止堵塞,不需要人工定期清洗減少時間和人工成本并在排水的同時通過兩片相碰將內部氣體向上帶動進入除臭管道處理,降低污染環保排出。

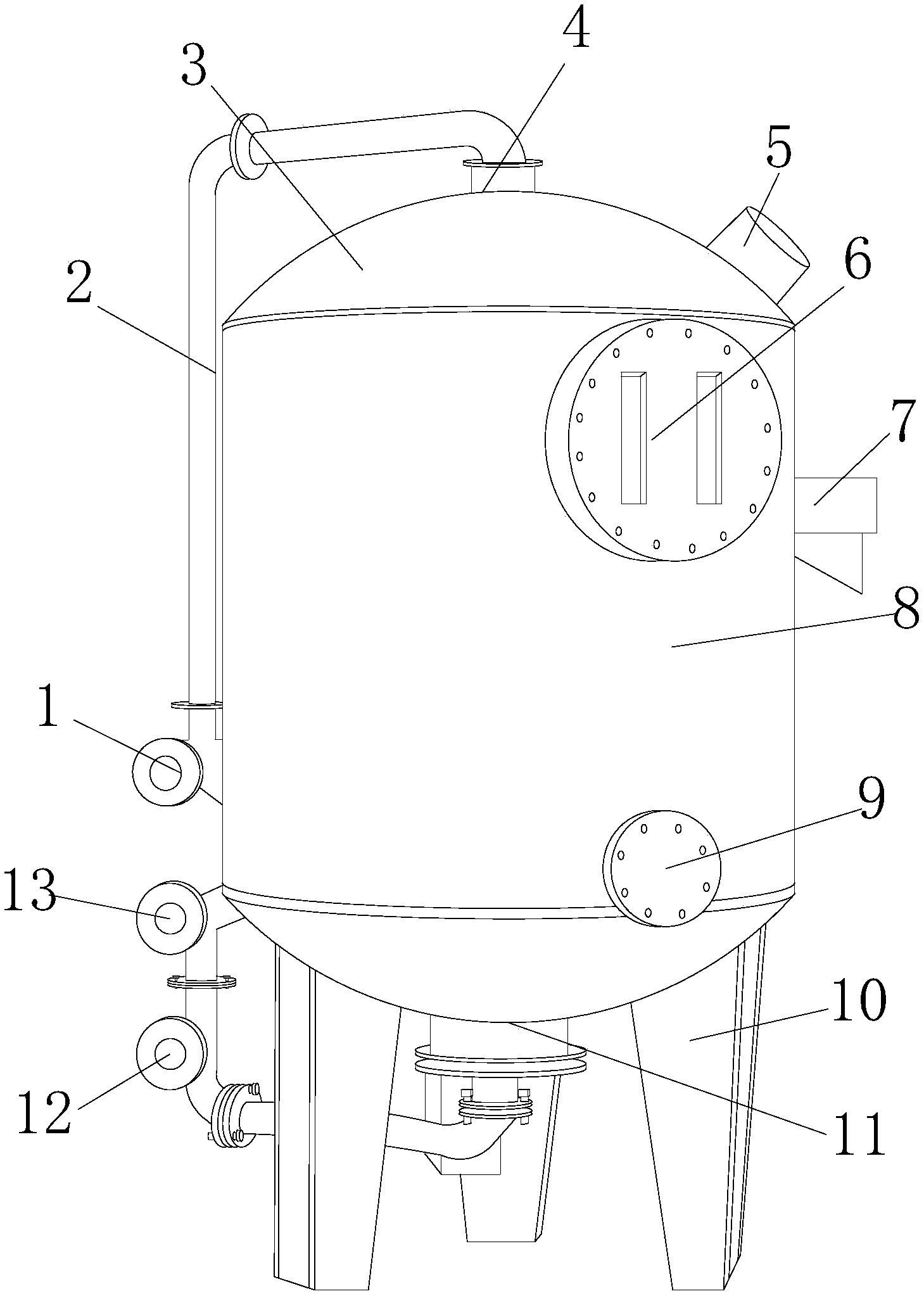

摘要附圖
![](/Tech/UploadFiles_4082/201804/2018040316142787.png)
權利要求書
1.一種易清洗的環保除臭污水處理機,其結構包括進水口(1)、進水管(2)、機體(3)、連接法蘭(4)、排氣筒(5)、第一檢修窗(6)、排渣口(7)、處理裝置(8)、第二檢修窗(9)、支撐腳架(10)、排泥處(11)、抽泥管(12)、排水口(13);其特征在于:
所述進水口(1)焊接于進水管(2)底部并與外部緊固連接,所述進水管(2)為管狀且一端連接進水口(1),另一端與連接法蘭(4)相連接,所述機體(3)上下部為半圓狀,中部為圓筒并頂端設有排氣筒(5),所述連接法蘭(4)裝設于進水管(2)與機體(3)頂端,所述排氣筒(5)嵌設于機體(3)斜面處與第一檢修窗(6)上方,所述第一檢修窗(6)設于機體(3)前端并通過鉸鏈扣合連接,所述排渣口(7)焊接于機體(3)右側,所述處理裝置(8)裝設于機體(3)內部,所述第二檢修窗(9)鑲嵌于機體(3)表面與第一檢修窗(6)下方,所述支撐腳架(10)頂端與機體(3)焊接于并底部設于地面上,所述排泥處(11)嵌設于機體(3)底部與抽泥管(12)固定連接,所述抽泥管(12)設于排泥處(11)與排水口(13)之間,所述排水口(13)連接機體(3)于抽泥管(12)上方并設于進水口(1)下方;
所述處理裝置(8)由網孔(80)、集物架(81)、固定塊(82)、鎖緊螺母(83)、連接轉頭(84)、鉸鏈軸(85)、清洗墊(86)、韌性架(87)、記憶彈簧(88)、連接桿(89)、排氣片(810)、限位塊(811)、轉動圓(812)、固定座(813)、限位槽(814)、集渣層(815)、推渣塊(816)、連接塊(817)、移動桿(818)、緊固塊(819)、擠壓桿(820)、鉸鏈軸(821)、擠壓塊(822)、加固套(823)、強力彈簧(824)、固定頂球(825)組成。
2.根據權利要求1所述的一種易清洗的環保除臭污水處理機,其特征在于:所述網孔(80)設于集物架(81)上表面,所述集物架(81)設于固定座(813)前端并兩端連接有固定塊(82),所述固定塊(82)通過鎖緊螺母(83)固定于韌性架(87)背部并內部設有連接轉頭(84),所述鎖緊螺母(83)連接于固定塊(82)于韌性架(87)上并下方設有連接轉頭(84),所述連接轉頭(84)與集物架(81)焊接并通過鉸鏈軸(85)左右晃動,所述鉸鏈軸(85)設于連接轉頭(84)與固定塊(82)之間,所述清洗墊(86)裝設于韌性架(87)前方與機體(3)內壁滑動連接,所述韌性架(87)設于清洗墊(86)與連接桿(89)之間,所述記憶彈簧(88)兩端焊接有韌性架(87)并與韌性架(87)彈力連接,所述連接桿(89)焊接于韌性架(87)背部與排氣片(810)固定連接,所述排氣片(810)焊接于連接桿(89)前端,所述限位塊(811)固定于轉動圓(812)上表面并與限位槽(814)限位連接,所述轉動圓(812)設于固定座(813)內部并與外部電機轉動連接,所述固定座(813)焊接于機體(3)內壁上內部設有轉動圓(812),所述限位槽(814)嵌設于移動桿(818)中部與限位塊(811)活動連接,所述集渣層(815)設于固定座(813)頂部并與推渣塊(816)滑動連接,所述推渣塊(816)通過右端面連接塊(817)與移動桿(818)于集渣層(815)上并滑動連接,所述連接塊(817)固定于推渣塊(816)上且與移動桿(818)上部固定連接,所述移動桿(818)兩端分別與限位塊(811)、連接塊(817)相連接且上表面設有固定頂球(825),所述緊固塊(819)固定于固定座(813)上與擠壓桿(820)固定連接,所述擠壓桿(820)連接緊固塊(819)與擠壓塊(822),所述鉸鏈軸(821)設于擠壓桿(820)之間并鉸鏈連接,所述擠壓塊(822)套設于連接桿(89)外部并與強力彈簧(824)彈力連接,所述加固套(823)設于擠壓塊(822)外部,所述強力彈簧(824)套設于擠壓塊(822)之間,所述固定頂球(825)焊接于移動桿(818)上并與擠壓桿(820)活動連接。
3.根據權利要求1所述的一種易清洗的環保除臭污水處理機,其特征在于:所述機體(3)內部還包括過濾層(30),所述過濾層(30)裝設于機體(3)內部并固定連接,有利于清理更干凈。
4.根據權利要求1所述的一種易清洗的環保除臭污水處理機,其特征在于:所述清洗墊(86)還包括凹凸層面(860),所述凹凸層面(860)為波浪形固定于清洗墊(86)外側,所述凹凸層面(860)與清洗墊(86)固定連接并成一體化結構,使內壁清洗更干凈,起到除垢作用。
5.根據權利要求1所述的一種易清洗的環保除臭污水處理機,其特征在于:所述固定頂球(825)與擠壓桿(820)相互平行并擠壓連接,作為動力來源推動擠壓桿(820)時兩側進行清洗。
6.根據權利要求1所述的一種易清洗的環保除臭污水處理機,其特征在于:所述韌性架(87)兩端分別通過連接轉頭(84)與鉸鏈軸(85)轉動連接,通過在擠壓時方便將垃圾旋轉倒落集渣層(815)。
說明書
一種易清洗的環保除臭污水處理機
技術領域
本發明是一種易清洗的環保除臭污水處理機,屬于易清洗的環保除臭污水處理機領域。
背景技術
隨著水污染情況的不斷加劇,使得污水處理和再生行業受到空前的關注。污水處理設備能有效處理城區的生活污水、工業廢水等,避免污水及污染物直接流入水域,對改善生態環境、提升城市品位和促進經濟發展具有重要意義。污水再利用有幾個技術難點需要克服:堵塞、腐蝕、換熱效率。為了克服堵塞難題,市面上出現了各種各樣的污水處理設備。但是這些處理設備內部積存的污物必須定期清洗,清洗過程耗時費力,停機時間長。
而且污水處理的過程中往往會伴有臭氣,這些臭氣主要是一些硫化合物、氮化合物等,主要來自腐化污水和污泥,具確強烈的刺激性異味,對人體的危害極大,可經呼吸道、眼、皮膚等不同途徑進入人體,使人頭昏難受,長期置身其中,對人體的神經系統損害極大。因此就需要一種既可以方便清理堵塞又可以除臭的污水處理設備。
現有的技術一般容易發生堵塞,需要人工定期清理和維修,花費大量時間和勞動力并在維修過程中會產生大量污染空氣,給維修人員帶來生命威脅,不方便使用。
發明內容
針對現有技術存在的不足,本發明目的是提供一種易清洗的環保除臭污水處理機,以解決一般容易發生堵塞,需要人工定期清理和維修,花費大量時間和勞動力并在維修過程中會產生大量污染空氣,給維修人員帶來生命威脅,不方便使用的問題。
為了實現上述目的,本發明是通過如下的技術方案來實現:一種易清洗的環保除臭污水處理機,其結構包括進水口、進水管、機體、連接法蘭、排氣筒、第一檢修窗、排渣口、處理裝置、第二檢修窗、支撐腳架、排泥處、抽泥管、排水口;
所述進水口焊接于進水管底部并與外部緊固連接,所述進水管為管狀且一端連接進水口,另一端與連接法蘭相連接,所述機體上下部為半圓狀,中部為圓筒并頂端設有排氣筒,所述連接法蘭裝設于進水管與機體頂端,所述排氣筒嵌設于機體斜面處與第一檢修窗上方,所述第一檢修窗設于機體前端并通過鉸鏈扣合連接,所述排渣口焊接于機體右側,所述處理裝置裝設于機體內部,所述第二檢修窗鑲嵌于機體表面與第一檢修窗下方,所述支撐腳架頂端與機體焊接于并底部設于地面上,所述排泥處嵌設于機體底部與抽泥管固定連接,所述抽泥管設于排泥處與排水口之間,所述排水口連接機體于抽泥管上方并設于進水口下方;
所述處理裝置由網孔、集物架、固定塊、鎖緊螺母、連接轉頭、鉸鏈軸、清洗墊、韌性架、記憶彈簧、連接桿、排氣片、限位塊、轉動圓、固定座、限位槽、集渣層、推渣塊、連接塊、移動桿、緊固塊、擠壓桿、鉸鏈軸、擠壓塊、加固套、強力彈簧、固定頂球組成;
所述網孔設于集物架上表面,所述集物架設于固定座前端并兩端連接有固定塊,所述固定塊通過鎖緊螺母固定于韌性架背部并內部設有連接轉頭,所述鎖緊螺母連接于固定塊于韌性架上并下方設有連接轉頭,所述連接轉頭與集物架焊接并通過鉸鏈軸左右晃動,所述鉸鏈軸設于連接轉頭與固定塊之間,所述清洗墊裝設于韌性架前方與機體內壁滑動連接,所述韌性架設于清洗墊與連接桿之間,所述記憶彈簧兩端焊接有韌性架并與韌性架彈力連接,所述連接桿焊接于韌性架背部與排氣片固定連接,所述排氣片焊接于連接桿前端,所述限位塊固定于轉動圓上表面并與限位槽限位連接,所述轉動圓設于固定座內部并與外部電機轉動連接,所述固定座焊接于機體內壁上內部設有轉動圓,所述限位槽嵌設于移動桿中部與限位塊活動連接,所述集渣層設于固定座頂部并與推渣塊滑動連接,所述推渣塊通過右端面連接塊與移動桿于集渣層上并滑動連接,所述連接塊固定于推渣塊上且與移動桿上部固定連接,所述移動桿兩端分別與限位塊、連接塊相連接且上表面設有固定頂球,所述緊固塊固定于固定座上與擠壓桿固定連接,所述擠壓桿連接緊固塊與擠壓塊,所述鉸鏈軸設于擠壓桿之間并鉸鏈連接,所述擠壓塊套設于連接桿外部并與強力彈簧彈力連接,所述加固套設于擠壓塊外部,所述強力彈簧套設于擠壓塊之間,所述固定頂球焊接于移動桿上并與擠壓桿活動連接。
進一步地,所述機體內部還包括過濾層,所述過濾層裝設于機體內部并固定連接,有利于清理更干凈。
進一步地,所述清洗墊還包括凹凸層面,所述凹凸層面為波浪形固定于清洗墊外側,所述凹凸層面與清洗墊固定連接并成一體化結構,使內壁清洗更干凈,起到除垢作用。
進一步地,所述固定頂球與擠壓桿相互平行并擠壓連接,作為動力來源推動擠壓桿時兩側進行清洗。
進一步地,所述韌性架兩端分別通過連接轉頭與鉸鏈軸轉動連接,通過在擠壓時方便將垃圾旋轉倒落集渣層。
進一步地,所述機體為不銹鋼鐵制成,耐腐蝕防生銹。
有益效果
其工作原理為:通過進水口污水由進水管排進機體內部,水流由上而下落于集物架上方,生活垃圾會通過網孔集于集渣層,集渣層底部設有固定座,轉動圓設于固定座上并與外部轉動連接且通過限位塊與移動桿連接帶動推渣塊,將生活廢渣通過推動出去,防止機體內部堵塞,當移動桿轉動時會帶動固定頂球轉動且與擠壓桿碰撞連接,使強力彈簧伸縮并連接桿通過擠壓塊使清洗墊與機體進行自動清洗,在清洗的過程中連接桿與排氣片與清洗墊同步動作,通過排氣片對向拍打?qū)C體內部氣體向上帶,通過排氣筒排出另外處理器進行除臭。
本發明一種易清洗的環保除臭污水處理機,本發明的有益效果為:為了實現易清洗的環保除臭污水處理機能夠在運轉的同時自動清洗內壁污垢和排出垃圾防止堵塞,不需要人工定期清洗減少時間和人工成本并在排水的同時通過兩片相碰將內部氣體向上帶動進入除臭管道處理,降低污染環保排出。
