申請日2017.11.04

　　公開(公告)日2018.02.16

　　IPC分類號C02F11/12

　　摘要

　　本發明提供一種污水處理用環保型污泥脫水裝置，涉及污水處理領域。該污水處理裝置，包括裝置本體，裝置本體底部設置有支撐板，支撐板的一側設置有操控面板，支撐板的另一端設置有安裝支撐塊，操控面板的一側設置有上下料傳送帶，上下料傳送帶內部設置有驅動電機，支撐板的頂部設置有污水處理筒，污水處理筒包括外筒和內筒。目前市場中大部分的污泥脫水裝置大多采用加熱的方法將污泥的內部的水分進行蒸發出去，由于污泥內部含有大量的有毒氣體以及雜質，在加熱時很有可能導致裝置內部起火甚至發生爆炸的安全隱患，同時在污泥處理時，往往采用單方面處理的方式，導致污泥處理不合格的問題，同時采用機械的方式進行上下料，解決了耗時耗力的問題。

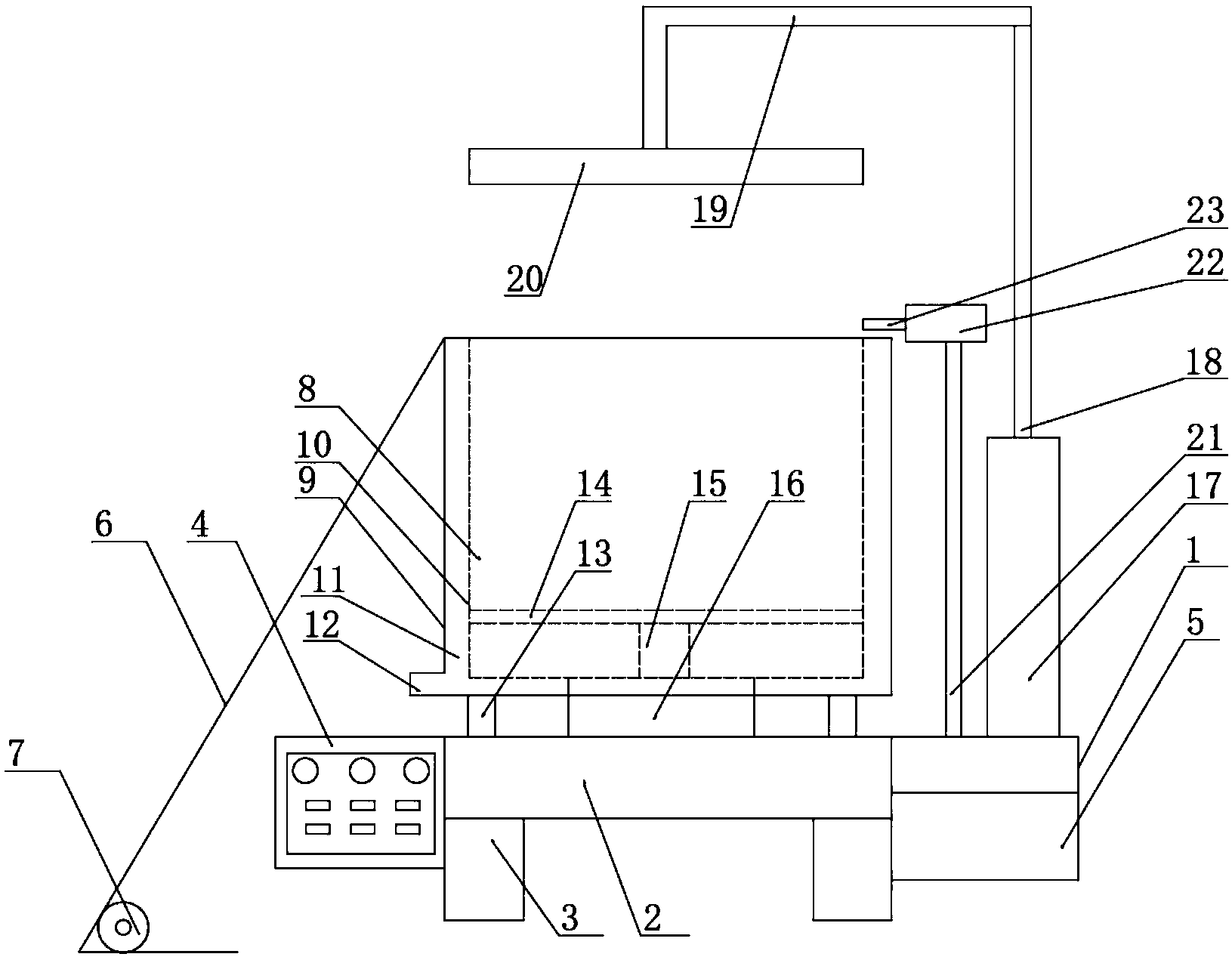

　　摘要附圖



　　權利要求書

　　1.一種污水處理用環保型污泥脫水裝置，包括裝置本體(1)，其特征在于：所述裝置本體(1)的底部設置有支撐板(2)，所述支撐板(2)采用角鋼材質制成，所述支撐板(2)的底部四周均設置有四支腳座(3)，每個所述腳座(3)規格均相等，且所述腳座(3)支撐力大于三頓，所述支撐板(2)的一側設置有操控面板(4)，所述支撐板(2)的另一端設置有安裝支撐塊(5)，所述操控面板(4)的一側設置有上下料傳送帶(6)，所述上下料傳送帶(6)的內部設置有驅動電機(7)，所述支撐板(2)的頂部設置有污水處理筒(8)，所述污水處理筒(8)包括外筒(9)和內筒(10)，所述外筒(9)的筒壁厚度大于所述內筒(10)的筒壁厚度，所述外筒(9)和所述內筒(10)之間設置有流水槽(11)，所述流水槽(11)的一端設置有出水口(12)，且所述出水口(12)是所述流水槽(11)唯一的出口，所述外筒(9)的底部?jī)蓚?cè)分別設置有連接柱(13)，且所述連接柱(13)均按所述污水處理筒(8)中心位置等距設置，所述內筒(10)的內壁上設置有放置板(14)，所述放置板(14)的底部中心位置設置有縱向伸縮桿(15)，所述縱向伸縮桿(15)的底部設置有縱向伺服電機(16)，所述縱向伺服電機(16)與所述外筒(9)和所述支撐板(2)連接處經過密封性處理，所述安裝支撐塊(5)的頂部設置有液壓缸總成(17)，所述液壓缸總成(17)的內部設置有齒輪泵和油箱，所述液壓缸總成(17)的頂部設置有液壓伸縮桿(18)，所述液壓伸縮桿(18)的一側設置有折彎桿(19)，且所述折彎桿(19)折彎的角度為九十度，所述折彎桿(19)的底部設置有擠壓板(20)，所述安裝支撐塊(5)的頂部還設置有支撐柱(21)，所述支撐柱(21)的頂部設置有橫向伺服電機(22)，所述橫向伺服電機(22)的一端設置有橫向伸縮桿(23)。

　　2.根據權利要求1所述的一種污水處理用環保型污泥脫水裝置，其特征在于：所述放置板(14)的內部設置有污泥推擠槽(24)，所述污泥推擠槽(24)的中心位置設置有旋轉電機(25)，所述旋轉電機(25)的表面分別設置有四根攪拌棒(26)，且每個所述攪拌棒(26)的均按所述旋轉電機(25)同心等距錯開排列，所述攪拌棒(26)的表面設置有若干個凸起顆粒物(27)，所述污泥推擠槽(24)的頂部設置有若干個通孔(28)，所述通孔(28)按所述污泥推擠槽(24)同心等距散開排列。

　　3.根據權利要求1所述的一種污水處理用環保型污泥脫水裝置，其特征在于：所述放置板(14)的外徑和所述內筒(10)的內徑相匹配，所述擠壓板(20)的外徑小于所述內筒(10)的內徑。

　　4.根據權利要求1所述的一種污水處理用環保型污泥脫水裝置，其特征在于：所述橫向伸縮桿(23)在不工作的狀態下距離不得深入所述內筒(10)的內壁。

　　5.根據權利要求2所述的一種污水處理用環保型污泥脫水裝置，其特征在于：所述流水槽(11)和所述出水口(12)相通，所述污泥推擠槽(24)通過所述通孔(28)和所述流水槽(11)相通。

　　6.根據權利要求1所述的一種污水處理用環保型污泥脫水裝置，其特征在于：所述連接柱(13)和所述外筒(9)焊接，所述液壓伸縮桿(18)和所述折彎桿(19)焊接，所述支撐柱(21)和所述伺服電機(22)焊接。

　　7.根據權利要求2所述的一種污水處理用環保型污泥脫水裝置，其特征在于：所述操控面板(4)和所述安裝支撐塊(5)固定連接，所述支撐板(2)和所述攪拌棒(26)均與所述旋轉電機(25)固定連接。

　　8.根據權利要求2所述的一種污水處理用環保型污泥脫水裝置，其特征在于：所述裝置本體(1)的一側設置有外接電源，所述外界電源和所述操控面板(4)電性連接，所述操控面板(4)分別與所述驅動電機(7)、所述縱向伺服電機(16)、所述液壓缸總成(17)、所述橫向伺服電機(22)和所述旋轉電機(25)電性連接。

　　9.一種廢水檢測方法，其特征在于：使用時，將污水處理后的污泥從上下料傳送帶(6)上，通過操控面板(4)打開驅動電機(7)，驅動電機(7)帶動上下料傳送帶(6)運動，將污泥輸送到污水處理筒(8)的內筒(10)內，當污泥推擠內筒(10)的三分之二時，停止進料，通過操控面板(4)打開旋轉電機(25)，帶動攪拌棒(26)轉動，通過攪拌棒(26)表面的凸起顆粒物(27)對污泥進行攪拌，一方面可以使得污泥內部的間隙較小，有利于對水分的擠出，另一方面，有利于使得旋轉產生的離心力對污泥進行初步的脫水，通過操控面板(4)打開液壓缸總成(17)工作，使得液壓伸縮桿(18)上下運動，帶動擠壓板(20)伸入內筒(10)內部，對內筒(10)內部的淤泥進行擠壓，有利于對淤泥內部的水分進行壓榨擠出，可以有效的對污泥進行脫水，通過旋轉以及壓榨擠壓的污泥的污水通過所述通孔(28)連接到流水槽(11)的內部，并從流水槽(11)內部唯一的出口所述出水口(12)排出，有利于對污水處理筒(8)內部污水進行排出，放置內部污水污染的問題，處理好的污泥通過縱向伺服電機(16)帶動縱向伸縮桿(15)上升，當上升到與橫向伸縮桿(23)同一水平線上時，通過操控面板(4)控制橫向伺服電機(22)工作，帶動橫向伸縮桿(23)橫向移動，推動污泥從上下料傳送帶(6)回收。

　　說明書

　　一種污水處理用環保型污泥脫水裝置

　　技術領域

　　本發明涉及污水處理領域，具體為一種污水處理用環保型污泥脫水裝置。

　　背景技術

　　污水處理，是為使污水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。污水處理行業的上游供應商主要是污水處理設備的制造商和污水處理藥劑供應商。都屬于發展較快，需求狀況良好的行業。關于水污染的話題不斷被提起，特別是地下水污染問題，浙江杭州、溫州等地有農民或者企業家出資請環保局長下河游泳，以此來引起大家對水污染嚴重程度的關注，雖然各個環保局長都選擇了沉默或者拒絕，但是民眾環保意識的覺醒，對水污染的關切程度達到了空前。污泥是污水處理后的產物，是一種由有機殘片、細菌菌體、無機顆粒、膠體等組成的極其復雜的非均質體。污泥的主要特性是含水率高，有機物含量高，容易腐化發臭，并且顆粒較細、比重較小、呈膠狀液態。它是介于液體和固體之間的濃稠物，可以用泵運輸，但它很難通過沉降進行固液分離。隨著我國工業化水平的不斷發展以及農村城鎮化規模不斷擴大，污泥的數量也以驚人的速度增長。污泥的安全處理處置已成為我國當前亟需解決的環境問題之一。

　　目前市場中大部分的污泥脫水裝置大多采用加熱的方法將污泥的內部的水分進行蒸發出去，由于污泥內部含有大量的有毒氣體以及雜質，在加熱時很有可能導致裝置內部起火甚至發生爆炸的安全隱患，同時在污泥處理時，往往采用單方面處理的方式，導致污泥處理不合格的問題，同時采用機械的方式進行上下料，解決了耗時耗力的問題。

　　發明內容

　　(一)解決的技術問題

　　針對現有技術的不足，本發明提供了一種污水處理用環保型污泥脫水裝置，解決了上述提到的目前市場中大部分的污泥脫水裝置大多采用加熱的方法將污泥的內部的水分進行蒸發出去，由于污泥內部含有大量的有毒氣體以及雜質，在加熱時很有可能導致裝置內部起火甚至發生爆炸的安全隱患，同時在污泥處理時，往往采用單方面處理的方式，導致污泥處理不合格的問題，同時采用機械的方式進行上下料，解決了耗時耗力的問題。

　　(二)技術方案

　　為實現以上目的，本發明通過以下技術方案予以實現：一種污水處理用環保型污泥脫水裝置，包括裝置本體，所述裝置本體的底部設置有支撐板，所述支撐板采用角鋼材質制成，所述支撐板的底部四周均設置有四支腳座，每個所述腳座規格均相等，且所述腳座支撐力大于三頓，所述支撐板的一側設置有操控面板，所述支撐板的另一端設置有安裝支撐塊，所述操控面板的一側設置有上下料傳送帶，所述上下料傳送帶的內部設置有驅動電機，所述支撐板的頂部設置有污水處理筒，所述污水處理筒包括外筒和內筒，所述外筒的筒壁厚度大于所述內筒的筒壁厚度，所述外筒和所述內筒之間設置有流水槽，所述流水槽的一端設置有出水口，且所述出水口是所述流水槽唯一的出口，所述外筒的底部?jī)蓚?cè)分別設置有連接柱，且所述連接柱均按所述污水處理筒中心位置等距設置，所述內筒的內壁上設置有放置板，所述放置板的底部中心位置設置有縱向伸縮桿，所述縱向伸縮桿的底部設置有縱向伺服電機，所述縱向伺服電機與所述外筒和所述支撐板連接處經過密封性處理，所述安裝支撐塊的頂部設置有液壓缸總成，所述液壓缸總成的內部設置有齒輪泵和油箱，所述液壓缸總成的頂部設置有液壓伸縮桿，所述液壓伸縮桿的一側設置有折彎桿，且所述折彎桿折彎的角度為九十度，所述折彎桿的底部設置有擠壓板，所述安裝支撐塊的頂部還設置有支撐柱，所述支撐柱的頂部設置有橫向伺服電機，所述橫向伺服電機的一端設置有橫向伸縮桿。

　　優選的，所述放置板的內部設置有污泥推擠槽，所述污泥推擠槽的中心位置設置有旋轉電機，所述旋轉電機的表面分別設置有四根攪拌棒，且每個所述攪拌棒的均按所述旋轉電機同心等距錯開排列，所述攪拌棒的表面設置有若干個凸起顆粒物，所述污泥推擠槽的頂部設置有若干個通孔，所述通孔按所述污泥推擠槽同心等距散開排列。

　　優選的，所述放置板的外徑和所述內筒的內徑相匹配，所述擠壓板的外徑小于所述內筒的內徑。

　　優選的，所述橫向伸縮桿在不工作的狀態下距離不得深入所述內筒的內壁。

　　優選的，所述流水槽和所述出水口相通，所述污泥推擠槽通過所述通孔和所述流水槽相通。

　　優選的，所述連接柱和所述外筒焊接，所述液壓伸縮桿和所述折彎桿焊接，所述支撐柱和所述伺服電機焊接。

　　優選的，所述操控面板和所述安裝支撐塊固定連接，所述支撐板和所述攪拌棒均與所述旋轉電機固定連接。

　　優選的，所述裝置本體的一側設置有外接電源，所述外界電源和所述操控面板電性連接，所述操控面板分別與所述驅動電機、所述縱向伺服電機、所述液壓缸總成、所述橫向伺服電機和所述旋轉電機電性連接。

　　(三)有益效果

　　本發明提供了一種污水處理用環保型污泥脫水裝置。具備以下有益效果：

　　1、該污水處理裝置，通過設置的旋轉電機25的表面分別設置有四根攪拌棒26，且每個攪拌棒26的均按旋轉電機25同心等距錯開排列，攪拌棒26的表面設置有若干個凸起顆粒物27，打開旋轉電機25，帶動攪拌棒26轉動，通過攪拌棒26表面的凸起顆粒物27對污泥進行攪拌，一方面可以使得污泥內部的間隙較小，有利于對水分的擠出，另一方面，有利于使得旋轉產生的離心力對污泥進行初步的脫水。

　　2、該污水處理裝置，通過設置的安裝支撐塊5的頂部設置有液壓缸總成17，液壓缸總成17的內部設置有齒輪泵和油箱，液壓缸總成17的頂部設置有液壓伸縮桿18，折彎桿19的底部設置有擠壓板20，通過操控面板4打開液壓缸總成17工作，使得液壓伸縮桿18上下運動，帶動擠壓板20伸入內筒10內部，對內筒10內部的淤泥進行擠壓，有利于對淤泥內部的水分進行壓榨擠出，可以有效的對污泥進行脫水。

　　3、該污水處理裝置，通過設置的安裝支撐塊5的頂部設置有液壓缸總成17，液壓缸總成17的內部設置有齒輪泵和油箱，液壓缸總成17的頂部設置有液壓伸縮桿18，折彎桿19的底部設置有擠壓板20，放置板14的底部中心位置設置有縱向伸縮桿15，縱向伸縮桿15的底部設置有縱向伺服電機16，縱向伺服電機16與外筒9和支撐板2連接處經過密封性處理，通過縱向伺服電機16帶動縱向伸縮桿15上升，有利于將處理好的淤泥伸出污水處理筒8。

　　4、該污水處理裝置，通過設置的操控面板4的一側設置有上下料傳送帶6以及支撐柱21的頂部設置有橫向伺服電機22，橫向伺服電機22的一端設置有橫向伸縮桿23，當處理好的污泥通過縱向伺服電機16帶動縱向伸縮桿15上升，當上升到與橫向伸縮桿23同一水平線上時，通過操控面板4控制橫向伺服電機22工作，帶動橫向伸縮桿23橫向移動，推動污泥從上下料傳送帶6回收。

　　5、該污水處理裝置，通過設置的外筒9和內筒10之間設置有流水槽11，流水槽11的一端設置有出水口12，通過旋轉以及壓榨擠壓的污泥的污水通過通孔28連接到流水槽11的內部，并從流水槽11內部唯一的出口出水口12排出，有利于對污水處理筒8內部污水進行排出，放置內部污水污染的問題。
