申請日2015.11.11
公開(公告)日2016.01.13
IPC分類號B01D53/78; B01D53/50; B01D53/68; C01B17/04
摘要
本發明公開了一種含硫廢水綜合利用的方法及其在煙嘧磺隆生產中的應用，含HCl和SO2的尾氣經過兩級降膜吸收，生成Na2SO3溶液備用;所述Na2SO3溶液和酸反應生成SO2，生成的SO2再與含H2S的尾氣反應生成單質S，過濾后得到硫磺，濾液進一步氧化成Na2SO4;過量的SO2經堿液吸收后，進入HCl和SO2的尾氣的兩級降膜吸收使用。本發明適用于工業化生產，含硫廢水處理效果好，不產生危險固廢等二次污染，廢水處理成本低，操作過程簡便，設備投入少回收硫磺可循環利用，實現了以廢治廢、循環經濟的目標。
權利要求書
1.一種含硫廢水綜合利用的方法，其特征在于，包括以下步驟：
(1)含HCl和SO2的尾氣經過兩級降膜吸收，生成Na2SO3溶液備用;
(2)所述Na2SO3溶液和酸反應生成SO2，生成的SO2再與含H2S的尾氣反應生成單質S，過濾后得到硫磺，濾液進一步氧化成Na2SO4;
(3)過量的SO2經堿液吸收后，進入HCl和SO2的尾氣的兩級降膜吸收使用。
2.根據權利要求1所述的一種含硫廢水綜合利用的方法，其特征在于，所述生成的Na2SO3質量濃度為3～15%。
3.根據權利要求1所述的一種含硫廢水綜合利用的方法，其特征在于，所述兩級降膜中，都用氫氧化鈉水溶液吸收。
4.根據權利要求1所述的一種含硫廢水綜合利用的方法，其特征在于，所述生成的Na2SO3溶液pH值為8～14。
5.根據權利要求1所述的一種含硫廢水綜合利用的方法，其特征在于，所述步驟(2) 具體過程如下：
(21)將Na2SO3溶液物料配比過量5～50%加入混合槽，然后在混合槽內滴加酸，當溶液酸性時，通入含H2S的尾氣;
(22)含H2S的尾氣吸收結束后，調節混合槽至弱堿性;
(23)混合溶液抽濾，得到硫磺;
(24)濾液中剩余的Na2SO3進一步氧化成Na2SO4。
6.根據權利要求5所述的一種含硫廢水綜合利用的方法，其特征在于，所述步驟(21) 中，酸為鹽酸、硫酸和磷酸中的一種。
7.根據權利要求5所述的一種含硫廢水綜合利用的方法，其特征在于，所述步驟(21) 中，在混合槽內滴加酸實現溶液酸性時，pH值為1～6。
8.根據權利要求5所述的一種含硫廢水綜合利用的方法，其特征在于，所述步驟(22) 中，調節混合槽溶液呈弱堿性，pH值為8～12。
9.一種如權利要求1～8中任一項含硫廢水綜合利用的方法在煙嘧磺隆生產中的應用。
說明書
一種含硫廢水綜合利用的方法及其在煙嘧磺隆生產中的應用
技術領域
本發明涉及一種含硫氣相化合物的綜合處理方法，尤其涉及的是一種含硫廢水綜合利用的方法及其在煙嘧磺隆生產中的應用。
背景技術
在制革、石化、制藥、燃料等行業的生產過程中，會產生大量含有H2S、SO2、Na2S、Na2S2O3和Na2SO3等硫化物的工業廢水，統稱為含硫廢水。尤其是近幾年，含硫廢水的排放量隨這些工業的迅猛發展在逐年增加。廢水中的硫化物有毒性、腐蝕性，并具臭味，易對環境造成極大的污染，廢水中還會逸出含硫氣相化合物(H2S、SO2)，散發出難聞的氣味，嚴重影響人們的生活和身心健康。
煙嘧磺隆是一種高效玉米田除草劑，常規的合成的工藝路線如下：
為了方便管理，在生產中將煙嘧磺隆各部反應劃分成四個工段，其中A1工段需使用SOCl2、 B1工段需使用Na2S和S做反應原料，反應方程式如下：
A1工段
B1工段
B2工段
反應過程中產生SO2、H2S，用堿吸收后，形成含硫廢水，此類廢水如不經處理直接排入污水處理站，污水處理過程中，會釋放出有毒有害的H2S和SO2氣體，對環境和人體健康造成較大損害。此類廢水處理難度較大,目前一般采用廢水分類收集后，通過蒸發、結晶、過濾等步驟，轉化為含硫的固體廢物并按危險固廢進行處理。此種含硫廢水處理方案存在固廢量大、處理成本高、設備易損壞等缺點。
發明內容
本發明的目的在于克服現有技術的不足，提供了一種含硫廢水綜合利用的方法及其在煙嘧磺隆生產中的應用，有效減少了含硫廢氣的排放。
本發明是通過以下技術方案實現的，本發明包括以下步驟：
(1)含HCl和SO2的尾氣經過兩級降膜吸收，生成Na2SO3溶液備用;
(2)所述Na2SO3溶液和酸反應生成SO2，生成的SO2再與含H2S的尾氣反應生成單質S，過濾后得到硫磺，濾液進一步氧化成Na2SO4;
(3)過量的SO2經堿液吸收后，進入HCl和SO2的尾氣的兩級降膜吸收使用。
作為本發明的優選方式之一，所述生成的Na2SO3質量濃度為3～15%。
作為本發明的優選方式之一，所述兩級降膜中，都用氫氧化鈉水溶液吸收。
作為本發明的優選方式之一，所述生成的Na2SO3溶液pH值為8～14。
作為本發明的優選方式之一，所述步驟(2)具體過程如下：
(21)將Na2SO3溶液物料配比過量5～50%加入混合槽，然后在混合槽內滴加酸，當溶液酸性時，通入含H2S的尾氣;
(22)含H2S的尾氣吸收結束后，調節混合槽至弱堿性;
(23)混合溶液抽濾，得到硫磺;
(24)濾液中剩余的Na2SO3進一步氧化成Na2SO4。
作為本發明的優選方式之一，所述步驟(21)中，酸為鹽酸、硫酸和磷酸中的一種。
作為本發明的優選方式之一，所述步驟(21)中，在混合槽內滴加酸實現溶液酸性時， pH值為1～6。
作為本發明的優選方式之一，所述步驟(22)中，調節混合槽溶液呈弱堿性，pH值為8～ 12。
一種含硫廢水綜合利用的方法在煙嘧磺隆生產中的應用。

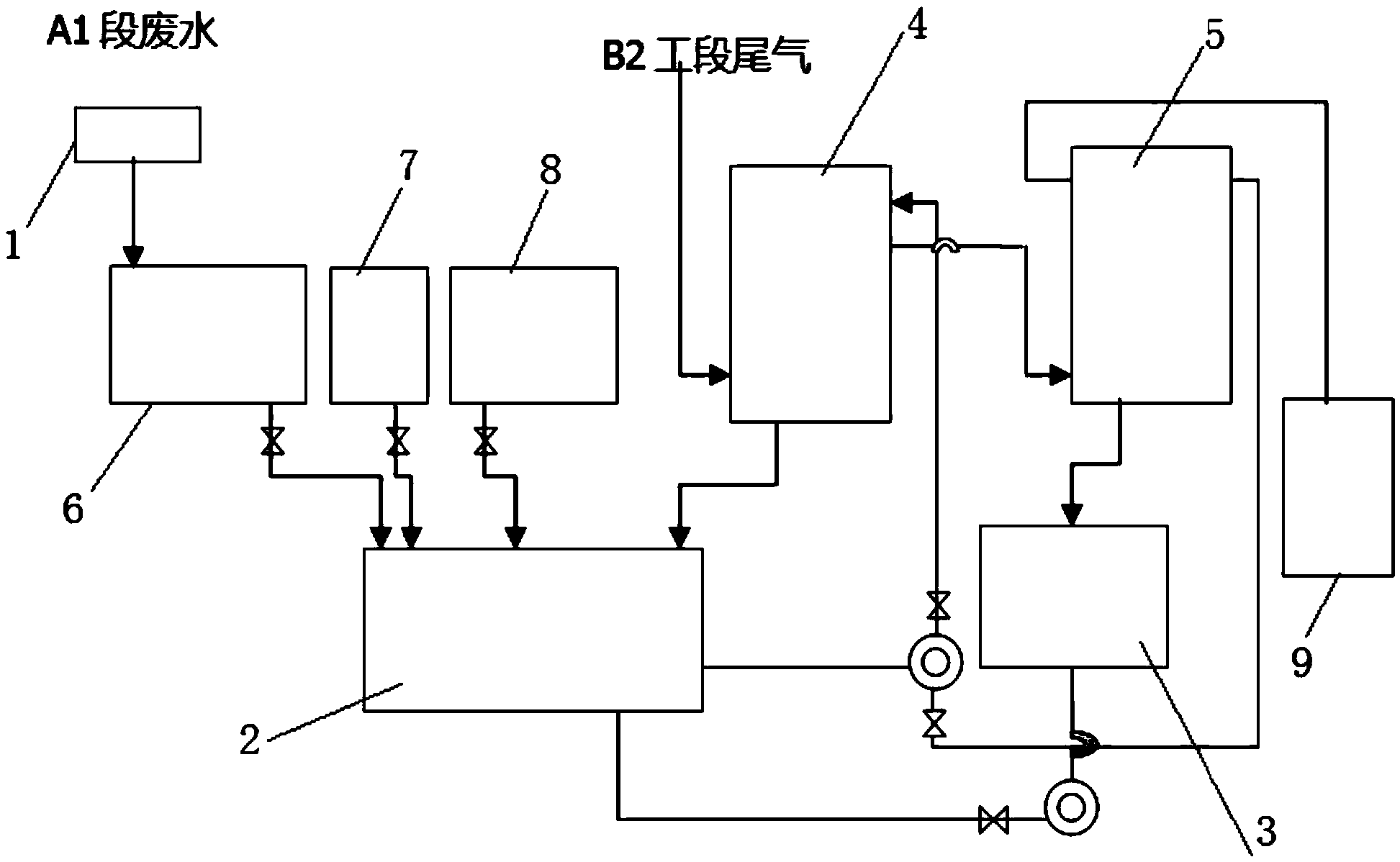

將A1工段含HCl和SO2的尾氣經過兩級降膜吸收，生成Na2SO3備用;所述一級吸收中的 Na2SO3和酸反應生成SO2，生成的SO2和B2工段的含H2S的尾氣反應生成硫磺，生成的硫磺再用于B1工段的生產;二級吸收經循環數次，達到設定濃度時，進入Na2SO3溶液槽使用。
將含硫廢水通過酸化釋放出H2S和SO2氣體，在密閉反應裝置中充分接觸，反應生成單質 S，過濾后得到硫磺回收利用，濾液進一步氧化成Na2SO4后再進入污水處理站，不會再釋放出 SO2氣體，稍過量的SO2經堿液吸收后，進入HCl和SO2的尾氣的二級吸收使用，當Na2SO3達到一定濃度時，進入Na2SO3溶液槽使用。
本發明相比現有技術具有以下優點：本發明適用于工業化生產，含硫廢水處理效果好，不產生危險固廢等二次污染，廢水處理成本低，操作過程簡便，設備投入少回收硫磺可循環利用，實現了以廢治廢、循環經濟的目標。
