申請日2015.11.11
公開(公告)日2016.02.03
IPC分類號C02F9/10; C02F9/14
摘要
本發明涉及一種高鹽分高硬度廢水零排放處理裝置及方法，所述方法，包括：步驟S1：對所述廢水進行物化混凝，以形成沉淀和膠體;步驟S2：對所述步驟S1的出水進行物料分離，去除沉淀和膠體，以降低該出水的硬度和濁度;步驟S3：對步驟S2中的出水進行反滲透處理，以去除該出水中的離子;步驟S4：對所述步驟S3中的反滲透出水進行機械蒸發處理，以得到蒸餾水進行回用。本發明有益效果是：1、采用物化混凝和膜分離工藝置換了原水中的鈣鎂硬度及二氧化硅等易結垢物質，降低了反滲透膜結垢風險，可進一步提高反滲透膜系統的淡水產生量，產水可以回用，噸水能耗低;2、采用低能耗機械蒸發，可以處理高鹽分濃水，蒸發后的冷卻水可以回用，濃水處理徹底。
權利要求書
1.一種高鹽分高硬度廢水零排放的處理方法，包括：
步驟S1：對所述廢水進行物化混凝，以形成沉淀和膠體;
步驟S2：對所述步驟S1的出水進行物料分離，去除所述沉淀和膠體，以降低該出水的硬度和濁度;
步驟S3：對所述步驟S2中的出水進行反滲透處理，以去除該出水中的離子;
步驟S4：對所述步驟S3中的反滲透出水進行機械蒸發處理，以得到蒸餾水進行回用。
2.根據權利要求1所述的方法，其特征在于，在所述步驟S4中所述機械蒸發處理選用機械式蒸汽再壓縮技術。
3.根據權利要求1所述的方法，其特征在于，在所述步驟S1中將所述廢水的pH值調至11.5～12.5。
4.根據權利要求1所述的方法，其特征在于，在所述步驟S2中選用微濾物料分離膜進行物料分離。
5.根據權利要求1所述的方法，其特征在于，在所述步驟S3中所述反滲透處理選用多段循環增壓處理。
6.根據權利要求1所述的方法，其特征在于，在所述步驟S4中所述機械蒸發處理將所述廢水中的鹽分結晶成固體，以集中處理處置。
7.根據權利要求1所述的方法，其特征在于，在所述步驟S1中在所述物化混凝之前還進一步包括選用膜生物反應器對所述廢水進行處理的步驟。
8.一種基于權利要求1至7之一所述方法的裝置，包括：
物化混凝單元，用于對所述廢水進行物化混凝，以形成沉淀和膠體;
物料分離單元，用于對所述物化混凝單元的出水進行物料分離，去除所述沉淀和膠體，以降低該出水的硬度和濁度;
反滲透處理單元，用于對所述物料分離單元的出水進行反滲透處理，以去除出水中的離子;
機械蒸發處理單元，用于對所述反滲透處理單元的出水進行機械蒸發處理，以得到蒸餾水進行回用。
9.根據權利要求8所述的裝置，其特征在于，所述物化混凝單元包括依次設置的pH調節池、殺菌池和混凝反應池。
10.根據權利要求8所述的裝置，其特征在于，所述機械蒸發處理單元至少包括機械式蒸汽再壓縮設備。
11.根據權利要求8所述的裝置，其特征在于，所述物料分離單元中選用微濾物料分離膜。
說明書
一種高鹽分高硬度廢水零排放的處理裝置及方法
技術領域
本發明涉及污水處理領域，具體地本發明涉及一種高鹽分高硬度廢水零排放處理裝置及方法，本發明涉及一種應用在高鹽分、高硬度廢水深度處理過程中的工藝，尤其適用于焚燒電廠、填埋廠垃圾滲濾液處理行業，也可應用于鋼鐵、化工等廢水零排放行業。
背景技術
高含鹽、高硬度、高有機質含量廢水的深度處理一直是目前國內外研究的難題。以垃圾滲濾液為例，其有機物污染濃度高、氨氮濃度高且含有大量溶解性固體及重金屬離子，會對周圍的水體和土壤造成嚴重污染，如不妥善處理會對周邊人民群眾的身體健康產生嚴重威脅。
目前對垃圾滲濾液處理后出水水質的要求越來越嚴格，特別對于垃圾焚燒電廠產生的垃圾滲濾液，一些環重點流域地區要求滲濾液出水達到《城鎮污水處理廠污染物排放標準》中一級A排放標準或者是達到《城市污水再生利用工業用水水質》標準(GB/T19923-2005)中的循環冷卻水補水標準，甚至因周邊環境要求，一些垃圾焚燒電廠所有產水即使達標也均不能外排。因此垃圾滲濾液的深度處理“零排放”是一項迫切需要的技術。
目前工程上滲濾液深度處理基本采用納濾+反滲透工藝，出水能滿足一級A標準或回用水中的循環冷卻水補水標準，但經過納濾及反滲透之后，會產生大量濃水，其中納濾濃水含有大量的二價金屬離子及難降解的有機污染物，其濃水產生率約為15%～25%;因滲濾液中鈣鎂硬度高、二氧化硅結構傾向偏高，反滲透濃水含較高鹽分，濃水產生量約為25%～30%;則系統總產水率約為60%。產水率低、產生的濃水量偏高，無法達到“零排放”的要求，而行業內針對滲濾液濃水處理暫未有經濟可行的辦法，面對如此多的濃水，焚燒電廠回用存在困難。
針對行業內面臨的困境，開發一種經濟合理、技術可行的深度處理技術方案勢在必行，該深度處理技術旨在將達標回用產水量提高，剩余鹽分等固體物質可單獨處理。
發明內容
在發明內容部分中引入了一系列簡化形式的概念，這將在具體實施方式部分中進一步詳細說明。本發明的發明內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。

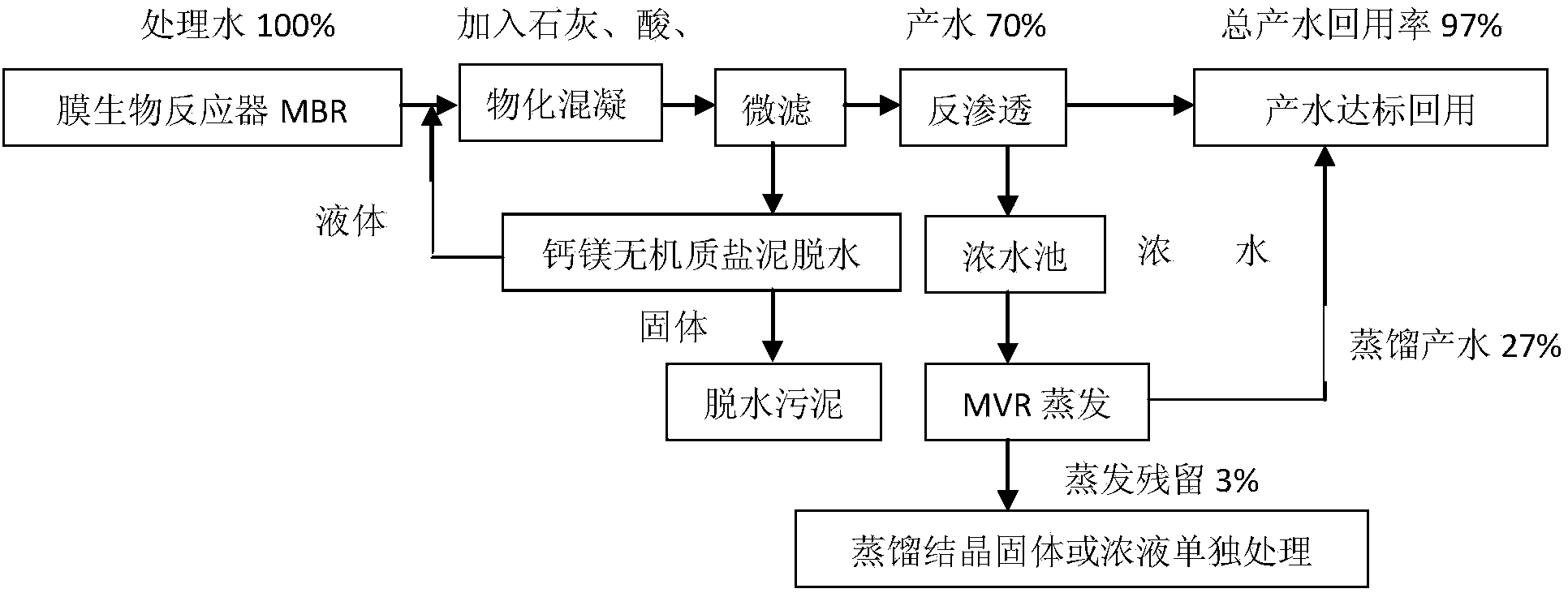

本發明一方面提供了一種高鹽分高硬度廢水零排放的處理方法，包括：
步驟S1：對所述廢水進行物化混凝，以形成沉淀和膠體;
步驟S2：對所述步驟S1的出水進行物料分離，去除所述沉淀和膠體，以降低該出水的硬度和濁度;
步驟S3：對所述步驟S2中的出水進行反滲透處理，以去除該出水中的離子;
步驟S4：對所述步驟S3中的反滲透出水進行機械蒸發處理，以得到蒸餾水進行回用。
可選地，在所述步驟S4中所述機械蒸發處理選用機械式蒸汽再壓縮技術。
可選地，在所述步驟S1中將所述廢水的pH值調至11.5～12.5。
可選地，在所述步驟S2中選用微濾物料分離膜進行物料分離。
可選地，在所述步驟S3中所述反滲透處理選用多段循環增壓處理。
可選地，在所述步驟S4中所述機械蒸發處理將所述廢水中的鹽分結晶成固體，以集中處理處置。
可選地，在所述步驟S1中在所述物化混凝之前還進一步包括選用膜生物反應器對所述廢水進行處理的步驟。
本發明還提供了一種基于上述方法的裝置，包括：
物化混凝單元，用于對所述廢水進行物化混凝，以形成沉淀和膠體;
物料分離單元，用于對所述物化混凝單元的出水進行物料分離，去除所述沉淀和膠體，以降低該出水的硬度和濁度;
反滲透處理單元，用于對所述物料分離單元的出水進行反滲透處理，以去除出水中的離子;
機械蒸發處理單元，用于對所述反滲透處理單元的出水進行機械蒸發處理，以得到蒸餾水進行回用。
可選地，所述物化混凝單元包括依次設置的pH調節池、殺菌池和混凝反應池。
可選地，所述機械蒸發處理單元至少包括機械式蒸汽再壓縮設備。
可選地，所述物料分離單元中選用微濾物料分離膜。
本發明有益效果是：
1、采用物化混凝和膜分離工藝置換了原水中的鈣鎂硬度及二氧化硅等易結垢物質，降低了反滲透膜結垢風險，可進一步提高反滲透膜系統的淡水產生量，產水可以回用，噸水能耗低;
2、采用低能耗機械蒸發，可以處理高鹽分濃水，蒸發后的冷卻水可以回用，濃水處理徹底;
3、采用物化混凝和膜分離工藝置換了原水中的鈣鎂硬度及二氧化硅等易結垢物質，降低了蒸發器設備及管道結垢風險，提高了設備使用壽命;
4、本發明處理高硬度、高鹽分廢水，經濟合理，解決了濃水無法處理的困境，可以做到產水率超過95%，接近水處理的“零排放”。
