申請日2015.11.11

　　公開(公告)日2016.02.17

　　IPC分類號B01D53/84; B01D53/44

　　摘要

　　本發明提出一種活性污泥法VOC有機廢氣生化處理裝置，包括噴淋吸收塔，噴淋布水器，空氣進口，風機，曝氣器，液位聯通管，噴淋水泵，活性污泥池組成;所述噴淋布水器設置在所述噴淋吸收塔的上部，所述風機設置在所述活性污泥池的一側，所述噴淋水泵設置在所述活性污泥池的另一側，所述曝氣器設置在所述活性污泥池的底部，所述空氣進口設置在所述風機上部，所述液位聯通管連通所述噴淋吸收塔以及所述活性污泥池;所述噴淋水泵與所述噴淋布水器之間采用管道連接，所述風機與所述曝氣器之間采用管道連接。本發明解決了傳統有機VOC廢氣治理存在二次污染轉移及能耗高的問題。

　　權利要求書

　　1.一種活性污泥法VOC有機廢氣生化處理裝置，包括噴淋吸收塔，噴淋布水器，空氣進口，風機，曝氣器，液位聯通管，噴淋水泵，活性污泥池組成;其特征在于：所述噴淋布水器設置在所述噴淋吸收塔的上部，所述風機設置在所述活性污泥池的一側，所述噴淋水泵設置在所述活性污泥池的另一側，所述曝氣器設置在所述活性污泥池的底部，所述空氣進口設置在所述風機上部，所述液位聯通管連通所述噴淋吸收塔以及所述活性污泥池;所述噴淋水泵與所述噴淋布水器之間采用管道連接，所述風機與所述曝氣器之間采用管道連接。

　　說明書

　　一種活性污泥法VOC有機廢氣生化處理裝置

　　技術領域

　　本發明涉及工業生產VOC有機廢氣處理領域，特別是一種活性污泥法處VOC 有機廢氣生化處理裝置。

　　背景技術

　　在化工產品與印刷行業揮發VOC有機廢氣造成的環境污染，由于不能采取有效的治理方法就會惡化污染環境.

　　發明內容

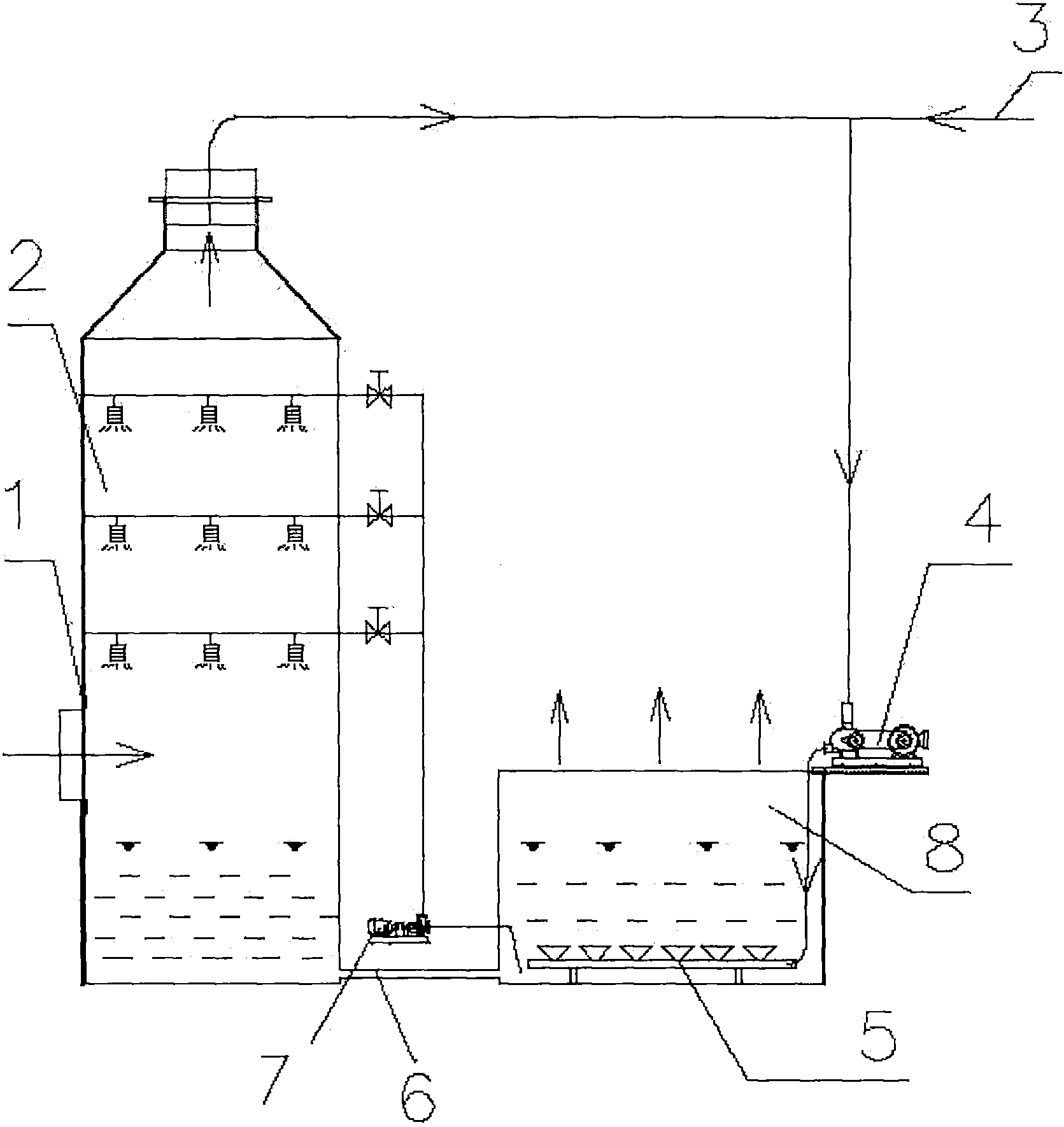

　　本發明提出一種活性污泥法VOC有機廢氣生化處理裝置，包括噴淋吸收塔，噴淋布水器，空氣進口，風機，曝氣器，液位聯通管，噴淋水泵，活性污泥池組成;其特征在于：所述噴淋布水器設置在所述噴淋吸收塔的上部，所述風機設置在所述活性污泥池的一側，所述噴淋水泵設置在所述活性污泥池的另一側，所述曝氣器設置在所述活性污泥池的底部，所述空氣進口設置在所述風機上部，所述液位聯通管連通所述噴淋吸收塔以及所述活性污泥池;所述噴淋水泵與所述噴淋布水器之間采用管道連接，所述風機與所述曝氣器之間采用管道連接。

　　通過以上設置，工作場所產生的有機污染氣體在噴淋吸收塔內被來自上部的噴淋布水器噴淋的活性污泥液霧化吸收，并轉移到污泥液中，通過噴淋吸收塔底部的液位聯通管回流到活性污泥池;含有有機物的污泥液，作為活性污泥池中活性消化生物菌的養分，被菌種吃掉消化分解;為保持活性污泥池內的菌種繁殖，凈化后的氣體與空氣共同由風機引入到活性污泥池內，經曝氣器充氧，便于維持微生物菌種的代謝呼吸;噴淋吸收塔內凈化后的廢氣，在活性污泥池內進一步與活性菌接觸，被徹底凈化后自然排放。本發明解決了傳統有機VOC 廢氣治理存在二次污染轉移及能耗高的問題。
