申請日2017.11.03

　　公開(公告)日2018.01.19

　　IPC分類號C02F3/30; C02F7/00; C02F1/00

　　摘要

　　本發明公開了一種微動力污水處理裝置,其包括罐體、缺氧池、厭氧池、好氧池、沉淀池，其特征在于：所述的罐體中部設置有第一隔板，第一隔板將罐體分為第一處理區和第二處理區，所述第一處理區和第二處理區內分別設置有倒T型的第二隔板和第三隔板，第二隔板左側和右側分別為缺氧池和厭氧池，第二隔板的下側為沉淀池一，第三隔板的左側和右側分別為好氧池和螺旋提升裝置，第三隔板的下側為沉淀池二。

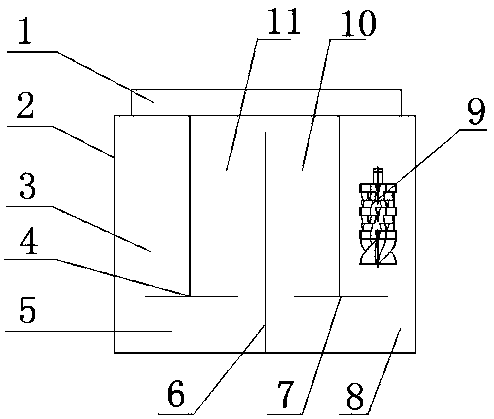

　　摘要附圖



　　權利要求書

　　1.微動力污水處理裝置,其包括罐體、缺氧池、厭氧池、好氧池、沉淀池，其特征在于：所述的罐體中部設置有第一隔板，第一隔板將罐體分為第一處理區和第二處理區，所述第一處理區和第二處理區內分別設置有倒T型的第二隔板和第三隔板，第二隔板左側和右側分別為缺氧池和厭氧池，第二隔板的下側為沉淀池一，第三隔板的左側和右側分別為好氧池和螺旋提升裝置，第三隔板的下側為沉淀池二。

　　2.根據權利要求1所述的微動力污水處理裝置，其特征在于：所述的螺旋提升裝置為渦輪。

　　3.根據權利要求1所述的微動力污水處理裝置，其特征在于：所述的罐體的頂端還設置有太陽能曝氣池，太陽能曝氣池與螺旋提升裝置相連接。

　　4.根據權利要求1所述的微動力污水處理裝置，其特征在于：所述的第一隔板上端開口。

　　說明書

　　微動力污水處理裝置

　　技術領域

　　本發明涉及污水處理領域，具體涉及一種微動力污水處理裝置。

　　背景技術

　　目前，微動力污水處理一般采用砼結構，是一種分散式的污水處理設備。其在實際運行中需要不僅占有相當量的土地資源，還存在其他不足，即：⑴、施工工期較長 ;施工過程中受環境因素影響較大;施工結束后，若出現破裂或滲漏，修復難度較大，嚴重的，需要重新建造;⑵、占地面積大，厭氧池和好氧池是分離開的，他們之間通過管道連接，占用土地面積較多 ;⑶、砼結構微動力污水處理池底部平整，長時間使用后會導致污泥堆積，清理難度大，進而影響污水處理效果。

　　發明內容

　　針對現有技術中存在的上述缺陷和不足，本發明提供了一種微動力污水處理裝置。

　　本發明是通過如下技術方案來實現的：微動力污水處理裝置,其包括罐體、缺氧池、厭氧池、好氧池、沉淀池，所述的罐體中部設置有第一隔板，第一隔板將罐體分為第一處理區和第二處理區，所述第一處理區和第二處理區內分別設置有倒T型的第二隔板和第三隔板，第二隔板左側和右側分別為缺氧池和厭氧池，第二隔板的下側為沉淀池一，第三隔板的左側和右側分別為好氧池和螺旋提升裝置，第三隔板的下側為沉淀池二。

　　所述的螺旋提升裝置為渦輪。

　　所述的罐體的頂端還設置有太陽能曝氣池，太陽能曝氣池與螺旋提升裝置相連接。

　　所述的第一隔板上端開口。

　　本發明結構簡單，兩個沉淀池的設計使得污水的凈化效率大大提高，太陽能曝氣池及旋轉提升裝置的使用降低了能耗，降低了成本。
